高分子化学-第四版-潘祖仁-答案含思考题

高分子化学第四版潘祖仁答案含思考题图文《高分子化学》第四版潘祖仁课后答案第一章绪论思考题 1.1 举例说明单体、单体单元、结构单元、重复单元、链节等名词的含义，以及它们之间的相互关系和区别。

答：合成聚合物的原料称做单体，如加聚中的乙烯、氯乙烯、苯乙烯，缩聚中的己二胺和己二酸、乙二醇和对苯二甲酸等。

在聚合过程中，单体往往转变成结构单元的形式，进入大分子链，高分子由许多结构单元重复键接而成。

在烯类加聚物中，单体单元、结构单元、重复单元相同，与单体的元素组成也相同，但电子结构却有变化。

在缩聚物中，不采用单体单元术语，因为缩聚时部分原子缩合成低分子副产物析出，结构单元的元素组成不再与单体相同。

如果用 2 种单体缩聚成缩聚物，则由 2 种结构单元构成重复单元。

聚合物是指由许多简单的结构单元通过共价键重复键接而成的分子量高达104-106的同系物的混合物。

聚合度是衡量聚合物分子大小的指标。

以重复单元数为基准，即聚合物大分子链上所含重复单元数目的平均值，以 DP 表示；以结构单元数为基准，即聚合物大分子链上所含结构单元数目的平均值，以 _ n 表示。

思考题 1.2 举例说明低聚物、齐聚物、聚合物、高聚物、高分子、大分子诸名词的的含义，以及它们之间的关系和区别。

答：合成高分子多半是由许多结构单元重复键接而成的聚合物。

聚合物（polymer）可以看作是高分子（macromolecule）的同义词，也曾使用largeorbigmolecule 的术语。

从另一角度考虑，大分子可以看作 1 条大分子链，而聚合物则是许多大分子的聚集体。

根据分子量或聚合度大小的不同，聚合物中又有低聚物和高聚物之分，但两者并无严格的界限，一般低聚物的分子量在几千以下，而高聚物的分子量总要在万以上。

多数场合，聚合物就代表高聚物，不再标明“高”字。

齐聚物指聚合度只有几_几十的聚合物，属于低聚物的范畴。

低聚物的含义更广泛一些。

思考题 1.3 写出聚氯乙烯、聚苯乙烯、涤纶、尼龙-66、聚丁二烯和天然橡胶的结构式（重复单元）。

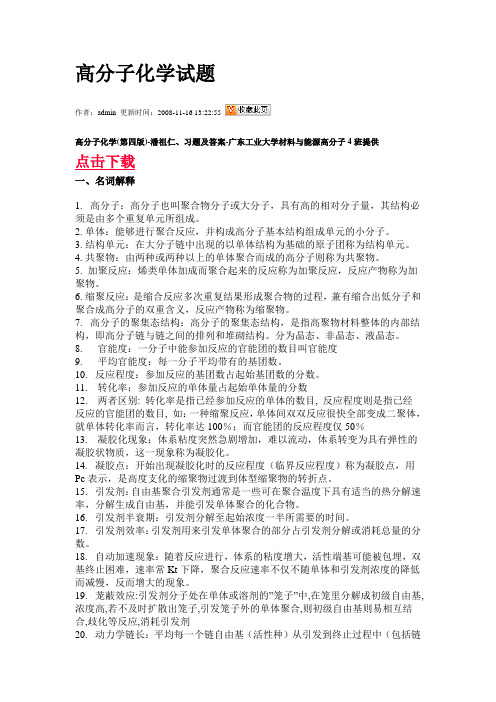

高分子化学试题作者：admin 更新时间：2008-11-16 13:22:55高分子化学(第四版)-潘祖仁、习题及答案-广东工业大学材料与能源高分子4班提供点击下载一、名词解释1. 高分子：高分子也叫聚合物分子或大分子，具有高的相对分子量，其结构必须是由多个重复单元所组成。

2. 单体：能够进行聚合反应，并构成高分子基本结构组成单元的小分子。

3. 结构单元：在大分子链中出现的以单体结构为基础的原子团称为结构单元。

4. 共聚物：由两种或两种以上的单体聚合而成的高分子则称为共聚物。

5. 加聚反应：烯类单体加成而聚合起来的反应称为加聚反应，反应产物称为加聚物。

6. 缩聚反应：是缩合反应多次重复结果形成聚合物的过程，兼有缩合出低分子和聚合成高分子的双重含义，反应产物称为缩聚物。

7. 高分子的聚集态结构：高分子的聚集态结构，是指高聚物材料整体的内部结构，即高分子链与链之间的排列和堆砌结构。

分为晶态、非晶态、液晶态。

8. 官能度：一分子中能参加反应的官能团的数目叫官能度9. 平均官能度：每一分子平均带有的基团数。

10. 反应程度：参加反应的基团数占起始基团数的分数。

11. 转化率：参加反应的单体量占起始单体量的分数12. 两者区别: 转化率是指已经参加反应的单体的数目, 反应程度则是指已经反应的官能团的数目, 如：一种缩聚反应，单体间双双反应很快全部变成二聚体，就单体转化率而言，转化率达100％；而官能团的反应程度仅50％13. 凝胶化现象：体系粘度突然急剧增加，难以流动，体系转变为具有弹性的凝胶状物质，这一现象称为凝胶化。

14. 凝胶点：开始出现凝胶化时的反应程度（临界反应程度）称为凝胶点，用Pc表示，是高度支化的缩聚物过渡到体型缩聚物的转折点。

15. 引发剂：自由基聚合引发剂通常是一些可在聚合温度下具有适当的热分解速率，分解生成自由基，并能引发单体聚合的化合物。

16. 引发剂半衰期：引发剂分解至起始浓度一半所需要的时间。

第3章自由基聚合（一）思考题1．烯类单体加聚有下列规律：①单取代和1，1-双取代烯类容易聚合，而1，2-双取代烯类难聚；②大部分烯类单体能自由基聚合，而能离子聚合的烯类单体却较少。

试说明原因。

答：①单取代烯类容易聚合是因为单取代基降低了双键对称性，改变其极性，从而提高单体参加聚合反应的能力。

1，1-双取代烯类在同一个碳原子上有两个取代基，促使极化，易于聚合，但若取代基体积较大，则只形成二聚体。

1，2-双取代烯由于位阻效应，加上结构对称，极化程度低，一般都难均聚，或只形成二聚体。

②乙烯基单体中，C＝Cπ键兼有均裂和异裂倾向，因此有可能进行自由基或离子聚合。

自由基呈中性，对π键的进攻和对自由基增长中的稳定作用并无严格的要求，几乎各种取代基对自由基都有一定的共振稳定作用。

所以大部分烯类单体能以自由基聚合。

而只有个别带强烈供电基团和吸电基团的烯类单体及共轭烯类单体可进行离子聚合。

2．下列烯类单体适用于何种机理聚合？自由基聚合、阳离子聚合还是阴离子聚合？并说明原因。

答：CH2＝CHCl：适合自由基聚合，-Cl是吸电子基团，也有共轭效应，但均较弱。

CH2＝CCl2：自由基及阴离子聚合，两个-Cl使诱导效应增强。

CH2＝CHCN：自由基及阴离子聚合，-CN为吸电子基团，并有共轭效应，使自由基、阴离子活性种稳定。

CH2＝C（CN）2：阴离子聚合，两个吸电子基团-CN，使吸电子倾向过强，不能进行自由基聚合。

CH2＝CHCH3：配位聚合，甲基（CH3）供电性弱。

CH2＝C（CH3）2：阳离子聚合，两个甲基有利于双键电子云密度的增加和阳离子的进攻。

CH2＝CHC6H5：三种机理均可，共轭体系中电子流动性较大，易诱导极化。

CF2＝CF2：自由基聚合，对称结构，但氟原子半径小。

CH2＝C（CN）COOR：阴离子聚合，取代基为两个吸电子基（CN及COOR），基团的吸电性过强，只能进行阴离子聚合。

CH2＝C（CH3）-CH＝CH2：三种机理均可，共轭体系电子流动性大，易诱导极化。

第2章 缩聚与逐步聚合1. 通过碱滴定法和红外光谱法，同时测得21.3 g 聚己二酰己二胺试样中含有2.50⨯10-3mol 羧基。

根据这一数据，计算得数均分子量为8520。

计算时需作什么假定？如何通过实验来确定的可靠性？如该假定不可靠，怎样由实验来测定正确的值？ 解：∑∑=ii nNm M ，g m i 3.21=∑，852010*5.23.213==-n M ，310*5.2=∑i N 上述计算时需假设：聚己二酰己二胺由二元胺和二元酸反应制得，每个大分子链平均只含一个羧基，且羧基数和胺基数相等。

可以通过测定大分子链端基的COOH 和NH 2摩尔数以及大分子的摩尔数来验证假设的可靠性，如果大分子的摩尔数等于COOH 和NH 2的一半时，就可假定此假设的可靠性。

用气相渗透压法可较准确地测定数均分子量，得到大分子的摩尔数。

碱滴定法测得羧基基团数、红外光谱法测得羟基基团数2. 羟基酸HO-(CH 2)4-COOH 进行线形缩聚，测得产物的质均分子量为18,400 g/mol -1，试计算：a. 羧基已经醌化的百分比 b . 数均聚合度 c. 结构单元数n X 解：已知100,184000==M M w根据ppX M M X w w w -+==110和得：p=0.989，故已酯化羧基百分数为98.9%。

9251,1=+=n nw M P M M 51.9210092510===M M X n n 3. 等摩尔己二胺和己二酸进行缩聚，反应程度p 为0.500、0.800、0.900、0.950、0.980、0.990、0.995，试求数均聚合度nX 、DP 和数均分子量nM ，并作nX －p 关系图。

解：p 0.500 0.800 0.900 0.950 0.970 0.980 0.990 0.995 pX n -=112 5 102033.350100200DP=X n /2 1 2.5 5 10 16.65 25 50 100 M n =113；X n =18244583114822783781566811318226188. 等摩尔的乙二醇和对苯二甲酸在280℃下封管内进行缩聚，平衡常数K=4，求最终n X 。

第7章 配位聚合（一）思考题1．如何判断乙烯、丙烯在热力学上能够聚合？采用哪一类引发剂和工艺条件，才能聚合成功？答：（1）根据聚合自由能差0＜S T H G ∆-∆=∆，作出判断。

大部分烯类单体的熵变近于定值，约为－100～120J •mol －1，在一般聚合温度下（50～100℃），1mol kJ 42~30-⋅=∆-S T ，因此当1mol kJ 30-⋅≥∆-H 时，聚合就有可能。

乙烯和丙烯的H ∆-分别为950kJ •mol －1、85.8kJ •mol －1，所以在热力学上很有聚合倾向。

（2）在100～350MP 的高压和160～270℃高温下，采用氧气或有机过氧化物作引发剂，乙烯按自由基机理进行聚合，得到低密度的聚乙烯（LDPE ）；若采用TiC14-Al （C 2H 5）3为催化剂，在汽油溶剂中进行配位聚合，则得高密度的聚乙烯（HDPE ）。

采用α-TiCl-Al （C 2H 5）3为催化剂，于60～70℃下和常压或稍高于常压的条件下，丙烯进行配位聚合，可制得等规聚丙烯。

2．解释和区别下列诸名词：配位聚合、络合聚合、插入聚合、定向聚合、有规立构聚合。

答：（1）配位聚合：单体与引发剂经过配位方式进行的聚合反应。

具体的说，采用具有配位（或络合）能力的引发剂、链增长（有时包括引发）都是单体先在活性种的空位上配位（络合）并活化，然后插入烷基—金属键中。

配位聚合又有络合引发聚合或插入聚合之称。

（2）络合聚合：与配位聚合的含义相同，可以互用。

络合聚合着眼于引发剂有络合配位能力，一般认为配位聚合比络合聚合意义更明确。

（3）插入聚合：烯类单体与络合引发剂配位后，插入Mt-R链增长聚合，故称为插入聚合。

（4）定向聚合：也称有规立构聚合，指形成有规立构聚合物的聚合反应，配位络合引发剂是重要的条件。

（5）有规立构聚合：是指形成有规立构聚合物为主的聚合反应。

任何聚合过程或聚合方法，只要是形成有规立构聚合物为主，都是有规立构聚合。

第六章 离子聚合1．2.0 mol/L 苯乙烯的二氯乙烷溶液，于25℃时在4.0×10-4 mol/L 硫酸存在下聚合，计算开始时的聚合度。

假如单体溶液中含有浓度为8.0×10-5 mol/L 的异丙苯，那么聚苯乙烯的聚合度是多少？为便于计算，可利用下列数据。

参数： 数值 k p [L/(mol·S)] 7.6 k t 1(s -1)自发终止 4.9×10-2 k t 2(s -1)与反离子结合终止 6.7×10-3 k tr,M (L/mol·s) 1.2×10-1 Cs(25℃，在二氯乙烷中用异丙苯作转移剂) 4.5×10-2解：阳离子聚合速率方程为R p = k p [M][M +]=7.6×2.0×4.0×10-4=6.08×10-3 mol /( L·S)该体系终止反应为自发终止、与反离子结合终止、向单体转移终止之和 ∴ R t = k t1[M +]+k t2[M +]+ k tr,M [M +][M]][][)(210M k k k M k R R X trm t t p tp n ++==4.510.2102.1107.6109.40.26.7132=⨯⨯+⨯+⨯⨯=---存在链转移剂异丙苯时][][)(110M S C X X S n n +=0195.00.2100.8105.44.51152=⨯⨯⨯+=--∴ 4.51=n X2．将1.0×10-3mol萘钠溶于四氢呋喃中，然后迅速加入2.0mol的苯乙烯，溶液的总体积为1L。

假如单体立即均匀混合，发现2000秒钟内已有一半单体聚合，计算在聚合了2000秒和4000秒时的聚合度。

解：无终止的阴离子聚合速率为R p=k p[M-][M]以萘钠为引发剂时，由于聚合开始前，引发剂就以定量地离解成活性中心∴[M-]=[C]=1.0×10-3mol/L将R p式改写为－d[M]/dt=k p[C][M]积分得ln([M]0/[M])=k p[C]t已知t1=2000秒时，[M]0/[M]1=2，代入上面积分式：ln2=k p×2000∴k p[C]=ln2/2000设当t2=4000秒时，剩余单体浓度为[M]2ln([M]0/[M]2)=k p[C]t2=ln2/2000×4000=1.386∴[M]2= [M]0/4则反应掉的单体浓度为[M]0－[M]0/4=3[M]0/4根据阴离子聚合的聚合度公式x n=n[M]/[C] (双阴离子n=2) [C]为引发剂浓度∵聚合到2000秒时，单体转化率为50％，则反应掉的单体浓度为50％[M]0 x n×50%[M]0/[C]=2×50%×2.0/(1.0×10-3)=2000∴=n已求得聚合到4000秒时，反应掉的单体浓度为3[M]0/4x n×(3[M]0/4)/[C]=2×(3/4)×2.0/(1.0×10-3)=3000∴=n3．用TiCl4作催化剂和水作共催化剂，使异丁烯在一定反应条件下于苯中进行阳离子聚合时，实验的聚合速率方程式为R p=k[TiCl4][M][H2O]0如果链终止是通过活性增长中心重排进行的,并产生不饱和端基聚合物和催化剂-共催化剂络合物。

第9章聚合物的化学反应一、选择题1．热降解产物主要是单体的聚合物为（）。

A．IPPB．聚α-甲基苯乙烯C．PS【答案】B2．聚合度变大的化学反应是（）。

A．PVAc的醇解B．PE氧化降解C．天然橡胶硫化【答案】C3．聚合度变大的化学反应是（）。

A．PVAc的醇解B．纤维素硝化C．高抗冲PS的制备D．离子交换树脂的制备【答案】C4．（多选）聚合物聚合度变小的化学反应是（）。

A．聚醋酸乙烯醇解B．聚乙烯无规降解C．环氧树脂固化D．聚甲基丙烯酸甲酯解聚【答案】BD二、填空题1．聚合物的化学反应按反应前后聚合度的变化情况可分为____、____和____的化学反应。

【答案】聚合度基本不变的化学反应；聚合度变大的化学反应；聚合度变小2．聚合物的化学反应中，聚合度变小的化学反应有____、____、____和____四类。

【答案】化学降解；机械降解；热降解；聚合物的老化3．聚合物的化学反应根据____的变化，可以分成为____、____、____三类。

【答案】聚合度；不变；增大；减少4．聚甲基丙烯酰胺在强碱液中水解，水解程度一般在70％以下，这是因为________________。

【答案】某一酰胺基团两侧如已转变成羧基，对碱羟基有排斥力，阻碍了水解，即邻近基团的静电效应5．下列聚合物所使用的交联剂为：线型酚醛树脂，____；天然橡胶，____；不饱和聚酯，____；环氧树脂，____，如______ 等。

【答案】六亚甲基四胺；单质硫；苯乙烯；胺类或酸类；乙二胺、邻苯二甲酸酐6．乙二醇与马来酸酐合成的聚酯可用____进行交联，聚二甲基硅氧烷可用____进行交联，而顺1，4-聚异戊二烯可用单质____交联。

【答案】苯乙烯；过氧化物；硫三、名词解释1．高分子效应、硫化反应、无规断链反应、自降解型高分子、绿色高分子答：（1）高分子效应：聚合物本身的结构对其化学反应性能的影响称为高分子效应。

这个效应是由高分子链节之间的不可忽略的相互作用引起的。

第8章开环聚合8.1 复习笔记一、概述1．开环聚合环状单体σ－键断裂而后开环、形成线形聚合物的反应，称为开环聚合。

2．开环聚合单体的种类绝大多数的开环聚合单体都是杂环化合物，包括环醚、环缩醛、环酯、环酰胺（内酰胺）、环硅氧烷、环硫醚等。

许多半无机和无机高分子也由开环聚合来合成。

3．开环聚合的特点（1）链式聚合反应：包括链引发、链增长、链终止等基元反应；（2）可在高分子主链结构中引入多种功能基：酯、醚、酰胺等；（3）聚合反应前后的体积收缩比乙烯基单体聚合小。

4．环状单体开环聚合的热力学和动力学因素（1）热力学因素①环大小对环张力的影响键的变形程度愈大，环的张力能和聚合热也愈大，环的稳定性愈低，愈易开环聚合。

不同大小环烷烃的热力学稳定性次序大致如下3、4＜＜5、7～11＜12以上、6环烷烃在热力学上容易开环的程度可简化为3、4＞8＞7、5。

②取代基对开环聚合能力的影响环上取代基的存在不利于开环聚合。

原因是环上侧基间距大，而线形大分子的侧基间距小，斥力或内能较大。

（2）动力学因素环烷烃的键极性小，不易受引发活性种进攻而开环。

杂环化合物环中的杂原子容易被亲核或亲电活性种进攻，只要热力学上有利于开环，动力学上就比环烷烃更易开环聚合。

5．聚合机理多数开环聚合属于连锁离子聚合机理，但阴离子活性种往往是氧阴离子、硫阴离子、胺阴离子，阳离子活性种是三级氧鎓离子或锍离子。

二、阴离子开环聚合1．三元环醚（1）三元环醚易开环的原因三元环醚张力大，热力学上很有开环倾向。

加上C－O键是极性键，富电子的氧原子易受阳离子进攻，缺电子的碳原子易受阴离子进攻，因此，酸（阳离子）、碱（阴离子）甚至中性（水）条件均可使C－O键断裂开环。

在动力学上，三元环醚也极易聚合。

（2）引发剂环氧烷烃开环聚合常用的阴离子引发剂有碱金属的烷氧化物（如醇钠）、氢氧化物、氨基化物、有机金属化合物、碱土金属氧化物等。

（3）开环聚合分子量差异性原因环氧乙烷阴离子开环聚合产物的分子量可达（3～4）×106，而环氧丙烷开环聚合物的分子量仅3000～4000，原因是环氧丙烷分子中甲基上的氢原子容易被夺取而转移，转移后形成的单体活性种很快转变成烯丙醇钠离子对，可继续引发聚合，但使分子量降低。

第5章聚合方法（一）思考题1．聚合方法（过程）中有许多名称，如本体聚合、溶液聚合和悬浮聚合，均相聚合和非均相聚合，沉淀聚合和淤浆聚合，试说明它们相互间的区别和关系。

答：（1）根据聚合物反应物的相态考虑，有本体聚合、溶液聚合、悬浮聚合。

①本体聚合是指不加其他介质,仅有单体本身和少量引发剂（或不加）的聚合；②溶液聚合是指单体和引发剂溶于适当溶剂的聚合；③悬浮聚合一般是单体以液滴状悬浮在水中的聚合，体系主要由单体、水、油溶性引发剂、分散剂四部分组成。

（2）根据聚合体系的溶解性，聚合反应可以分为均相聚合和非均相聚合。

①单体、溶剂、聚合物之间具有很好的相容性时，聚合为均相聚合；②单体、溶剂、聚合物之间相容性不好而产生相分离的聚合，为非均相聚合。

（3）在聚合初期，本体聚合和溶液聚合多属于均相体系，悬浮聚合和乳液聚合属于非均相体系。

①单体对聚合物溶解不好，聚合物从单体中析出时，此时的本体聚合成为非均相的沉淀聚合；②溶液聚合中聚合物从溶剂中析出，就成为沉淀聚合，有时也称为淤浆聚合。

2．本体法制备有机玻璃板和通用级聚苯乙烯，比较过程特征，说明如何解决传热问题、保证产品品质。

答：（1）有机玻璃板制备主要采用间歇本体聚合法。

为解决聚合过程中的散热困难、避免体积收缩和气泡产生，保证产品品质，将聚合分成预聚合、聚合和高温后处理三个阶段来控制。

①预聚合。

在90～95℃下进行，预聚至10%～20%转化率，自动加速效应刚开始较弱，反应容易控制，但体积已经部分收缩，体系有一定的粘度，便于灌模。

②聚合。

将预聚物灌入无机玻璃平板模，在（40～50℃）下聚合至转化率90%。

低温（40～50℃）聚合的目的在于避免或减弱自动加速效应和气泡的产生（MMA的沸点为100℃），在无机玻璃平板模中聚合的目的在于增加散热面。

③高温后处理。

转化率达90%以后，在高于PMMA的玻璃化温度的条件（l00～120℃）下，使残留单体充分聚合。

（2）通用级聚苯乙烯可以采用本体聚合法生产。

第七章配位聚合1. 简要解释以下概念和名词：（1）配位聚合和插入聚合（2）有规立构聚合和立构选择聚合（3）定向聚合和Ziegler-Natta聚合（4）光学异构、几何异构和构象异构（5）全同聚合指数答：（1）配位聚合是指单体分子首先在活性种的空位处配位，形成某些形式（σ-π）的配位络合物。

随后单体分子插入过渡金属（M t）—碳（C）键中增长形成大分子的过程。

这种聚合本质上是单体对增长链M t—R键的插入反应，所以又常称插入聚合。

（2）有规立构聚合。

按照IUPAC（国际纯粹与应用化学联合会）的规定，有规立构聚合是指形成有规立构聚合物为主的聚合过程。

因此任何聚合过程（包括自由基、阴离子、阳离子或配位聚合等）或任何聚合方法（如本体、悬浮、乳液和溶液聚合等），只要它是以形成有规立构聚合物为主，都是有规立构聚合。

而引发剂能优先选择一种对映体进入聚合物链的聚合反应，则称为立构选择聚合。

（3）定向聚合和有规立构聚合是同义语，二者都是指形成有规立构聚合物为主的聚合过程。

Ziegler-Natta聚合通常是指采用Ziegler-Natta型引发剂的任何单体的聚合或共聚合，所得聚合物可以是有规立构聚合物，也可以是无规聚合物。

它经常是配位聚合，但不一定都是定向聚合。

（4）分子式相同，但是原子相互联结的方式和顺序不同，或原子在空间的排布方式不用的化合物叫做异构体。

异构体有两类：一是因结构不同而造成的异构现象叫结构异构（或称同分异构）；二是由于原子或原子团的立体排布不同而导致的异构现象称为立体异构。

根据导致立体异构的因素不同，立体异构又分为：光学异构，即分子中含有手性原子（如手性C*），使物体与其镜像不能叠合，从而使之有不同的旋光性，这种空间排布不同的对映体称为光学异构体；几何异构（或称顺、反异构）是指分子中存在双键或环，使某些原子在空间的位置不同，从而导致立体结构不同（例如聚丁二烯中丁二烯单元的顺式和反式构型）；光学异构和几何异构均为构型异构。

第4章自由基共聚合一、选择题1．在自由基共聚中，具有相近Q、e值的单体发生（）。

A．理想共聚B．交替共聚C．非理想共聚【答案】A2．可以得到交替共聚物的单体是（）。

A．B．C．【答案】A3．一对单体的r1r2=0，共聚时将得到（）。

A．无规共聚物B．交替共聚物C．接枝共聚物D．嵌段共聚物【答案】B4．为了改进聚乙烯（PE）的黏接性能，需加入第二单体（）。

A．CH2=CH—COOHB．CH2=CH—COOCH3C．CH2=CH—CND．CH2=CH—OCOCH3【答案】D5．一对单体共聚合的竞聚率r1和r2的值将随（）。

A．聚合时间而变化B．聚合温度而变化C．单体的配比不同而变化D．单体的总浓度而变化【答案】B6．接枝共聚物可采用（）聚合方法。

A．逐步聚合反应B．聚合物的化学反应C．阳离子聚合D．阴离子聚合【答案】B7．（多选）自由基共聚合可得到（）共聚物。

A．无规共聚物B．嵌段共聚物C．接技共聚物D．交替共聚物【答案】AD二、填空题1．单体的相对活性习惯上______ 判定。

链自由基的相对活性用k12判定。

在用Q、e 值判断共聚行为时，Q值代表，e值代表。

若两单体的Q、e值均接近，则趋向于；若Q值相差大，则；若e值相差大，则倾向。

Q-e方程的主要不足是______ 。

【答案】用竞聚率倒数1/r1（=k12/k11）；共轭效应；极性；理想共聚；难以共聚；交替共聚；没有考虑位阻效应2．已知M1和M2的Q1=1.00，e1=−0.80，Q2=0.026，e2=−0.22，两单体的活性是大于；两单体分别均聚，的k p大于的k p。

【答案】M1；M2；M2；M13．根据共聚物大分子链中单体单元的排列顺序，共聚物分为、、和。

【答案】无规共聚物；交替基聚物；嵌段共聚物；接枝共聚物4．以n-BuLi为引发剂，制备丙烯酸酯（pK d=24）-苯乙烯（pK d=40）嵌段共聚物，其加料顺序为先聚合，再引发聚合。

【答案】苯乙烯；丙烯酸酯5．根据竞聚率不同，共聚类型有、、和四类。
