管道设计手册

压力管道设计质量手册

SC-PPD-2008

A/0

批 准:

审 核:

校 核：

编 制:

2008年10月11日发布 2008年10月11日实施

长春天然气有限责任公司

目 录

1、前言 ............................................................................................................................. 1

2、批准页 ......................................................................................................................... 2

3、引用文件、术语和缩写 ................................................................................................. 3

4、总则和适用范围............................................................................................................ 4

5、质量方针和质量目标 ..................................................................................................... 5

6、质量保证体系结构 ........................................................................................................ 6

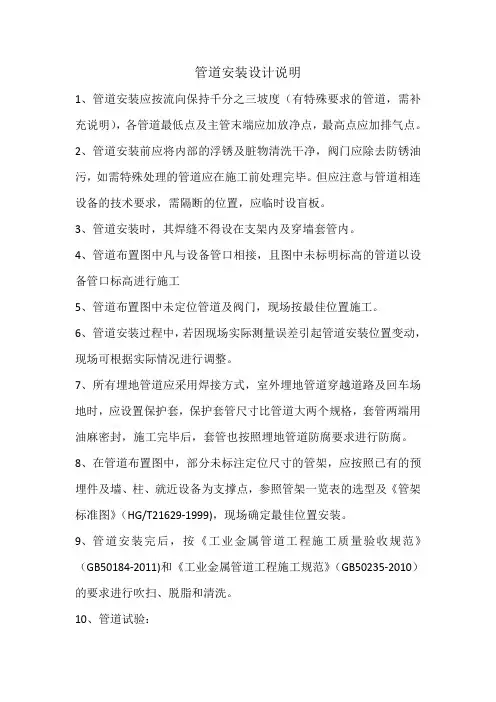

管道安装设计说明

1、管道安装应按流向保持千分之三坡度（有特殊要求的管道，需补充说明），各管道最低点及主管末端应加放净点，最高点应加排气点。

2、管道安装前应将内部的浮锈及脏物清洗干净，阀门应除去防锈油污，如需特殊处理的管道应在施工前处理完毕。但应注意与管道相连设备的技术要求，需隔断的位置，应临时设盲板。

3、管道安装时，其焊缝不得设在支架内及穿墙套管内。

4、管道布置图中凡与设备管口相接，且图中未标明标高的管道以设备管口标高进行施工

5、管道布置图中未定位管道及阀门，现场按最佳位置施工。

6、管道安装过程中，若因现场实际测量误差引起管道安装位置变动，现场可根据实际情况进行调整。

7、所有埋地管道应采用焊接方式，室外埋地管道穿越道路及回车场地时，应设置保护套，保护套管尺寸比管道大两个规格，套管两端用油麻密封，施工完毕后，套管也按照埋地管道防腐要求进行防腐。

8、在管道布置图中，部分未标注定位尺寸的管架，应按照已有的预埋件及墙、柱、就近设备为支撑点，参照管架一览表的选型及《管架标准图》（HG/T21629-1999)，现场确定最佳位置安装。

9、管道安装完后，按《工业金属管道工程施工质量验收规范》（GB50184-2011)和《工业金属管道工程施工规范》（GB50235-2010）的要求进行吹扫、脱脂和清洗。

10、管道试验： （1）管道试压应具备的条件：

a、管道支架安装完毕。b、需做热处理的焊口热处理工作结束

C、管道安装全部完成并检查合格。d、管道的焊缝按管道数据表的要求进行探伤，并有探伤报告。e、试验的压力表已经校验，其精度不低于1.6级。

（2）管道安装完毕后按《工业金属管道工程施工质量验收规范》（GB50184-2011)工业金属管道工程施工规范》（GB50235-2010）的要求进行液压试验。

（3）管道安装完毕后，输送高度危害介质的管道按《工业金属管道工程施工质量验收规范》（GB50184-2011)工业金属管道工程施工规范》（GB50235-2010）的要求做泄漏性试验。

动力管道设计手册2020

在管道设计手册中，通常会包括以下内容：

1. 管道工程基本原理，介绍管道工程的基本概念、流体力学原理、管道材料选择原则等内容。

2. 材料选择与规格，详细介绍各种管道材料的特性、优缺点以及在不同工程条件下的适用范围，包括金属管道、塑料管道、复合材料管道等。

3. 设计标准与规范，包括国际、国家或地区的管道设计标准和规范，涵盖了管道设计的计算方法、安全系数、管道支撑、防腐蚀措施等方面的要求。

4. 施工要求与工艺，介绍了管道施工的各个环节所需遵循的工艺要求、施工工艺流程、质量控制标准等内容。

5. 管道安全规范，包括了管道设计、施工、运行和维护中需要遵守的安全规范，以及应急处理措施等内容。

在2020年的设计手册中，可能会特别关注新型材料的应用、智能管道技术、管道安全管理等新兴领域的内容。此外，随着能源行业的发展和环保要求的提高，设计手册中可能还会涉及到可再生能源管道、节能减排技术等方面的内容。

总的来说，动力管道设计手册2020应该是一本集成了最新技术和规范要求的权威参考书，对于从事管道工程设计、施工、运营管理以及相关领域的专业人士来说，都具有重要的参考价值。

动力管道设计手册

一、概述

动力管道是工业生产中的重要组成部分，主要用于输送流体，如蒸汽、压缩空气、燃气等，以满足生产过程中的各种需求。动力管道设计手册旨在为工程师提供一套完整的设计方案，以确保管道系统的安全、可靠和经济。

二、设计原则

1.安全第一：在满足工艺要求的前提下，应优先考虑安全因素，确保管道系统不会发生泄漏、爆炸等事故。

2.可靠性：设计时应充分考虑管道的耐用性和可靠性，尽量减少维修和更换的频率。

3.经济性：在满足安全和可靠性的前提下，应尽可能降低成本，提高经济效益。

三、设计步骤

1.确定工艺流程：根据生产需求，确定管道系统中需要输送的流体种类、温度、压力等参数，以及管道的走向、连接方式等。

2.选择材料：根据流体的性质、温度、压力等参数，选择合适的管道材料，如碳钢、不锈钢、铜等。

3.确定管道尺寸：根据流量、流速、压力等参数，通过计算确定管道的直径、长度等尺寸。 4.设计支架和吊架：为确保管道的稳定性和安全性，应合理设计支架和吊架的位置和结构。

5.设计密封和连接件：选择合适的密封材料和连接方式，以确保管道系统的密封性和连接强度。

6.校核：对管道系统的强度、刚度、稳定性等进行校核，确保管道系统能够承受各种工况下的载荷。

7.绘制图纸：根据设计结果绘制详细的管道图纸，包括平面图、立体图、零件图等。

8.编写技术规格书：对管道系统的技术要求、安装要求、验收标准等进行详细说明。

四、注意事项

1.在设计过程中应充分考虑环境因素，如地震、风载等对管道系统的影响。

2.对于高温、高压、腐蚀性等特殊流体，应采取相应的防护措施，如设置保温层、防腐层等。

3.在设计中应尽可能减少管道的拐弯和变径，以降低流体阻力损失和振动风险。

4.应考虑管道系统的可维修性和可拆卸性，以便于后期维护和更换。

5.在安装过程中应严格遵守相关规范和标准，确保管道系统的安全和质量。 综上所述，动力管道设计手册是工业生产中不可或缺的重要资料，它为工程师提供了全面的设计指导和参考。通过遵循设计原则和步骤，结合实际情况进行灵活运用，可以确保管道系统的安全、可靠和经济。
