柔性防水套管预埋方法

防水套管

管道穿地下室外墙、楼板面时应预埋刚性防水套管，套管型号为A型。

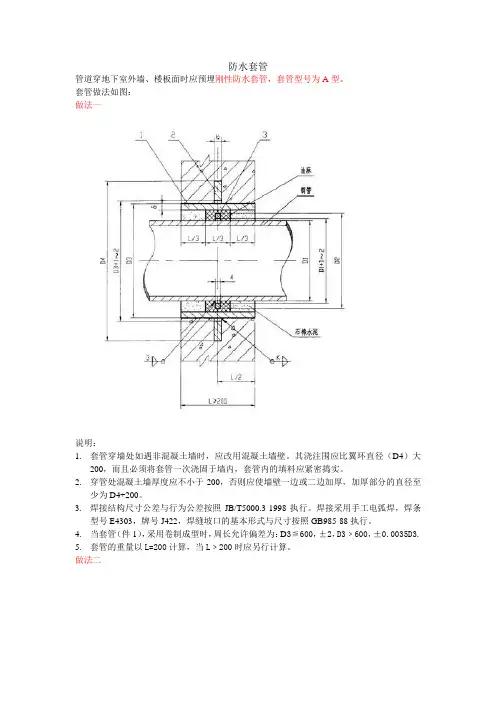

套管做法如图：

做法一

说明：

1. 套管穿墙处如遇非混凝土墙时，应改用混凝土墙壁。其浇注围应比翼环直径（D4）大200，而且必须将套管一次浇固于墙内，套管内的填料应紧密捣实。

2. 穿管处混凝土墙厚度应不小于200，否则应使墙壁一边或二边加厚，加厚部分的直径至少为D4+200。

3. 焊接结构尺寸公差与行为公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422，焊缝坡口的基本形式与尺寸按照GB985-88执行。

4. 当套管（件1），采用卷制成型时，周长允许偏差为：D3≦600，±2，D3﹥600，±0.0035D3.

5. 套管的重量以L=200计算，当L﹥200时应另行计算。

做法二

说明:

1. 本图适用与饮用水水池防水套管的安装。

2. 在石棉水泥填打完毕后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀、漆皮、污物、且干净、干燥。

说明：管径大于200mm的管道穿越人防围护结构时，在其穿墙处应设置外侧加防护挡板的刚性防水套管。

如图所示：

A型柔性防水套管做法：

材料表

名称 数量 材料 备注

1 法兰套管 1 Q235-A 焊接件

2

密封圈Ⅰ型 2 橡胶

密封圈Ⅱ型 1 橡胶

3 法兰压盖 1 Q235-A 焊接件

4 螺柱 n 4.8 GB897-88A

5 螺母 n 4 BG/T41-2000

为什么要使用柔性防水套管

柔性防水套管：外部焊接止水翼环，内部设有密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于墙体两面都需要做防水，建议您使用柔性防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理，防止结构渗水！

管道穿墙壁的时候需要柔性防水套管的保护: 分析一下管道穿墙时易受到的损坏。一般管道都不是稳定不动的，其随着内部的介质，或者周围的环境。会小幅度的震动，一旦不做好防护措施，其浮动的时候就会受到墙壁的阻挠，这样就会对管道造成损坏。

当管道遇到地震或者周围爆炸冲击波冲击的时候，会剧烈的摇动，同样，由于墙体的对其牢固的锁定，使其内部力量无

法转换，造成管道的损坏。像这样的情况很多，就不一一举例，还有一个与我们生活比较接近的列子，那就是浴池使用的柔性防水套管，就有防水防渗的作用，避免水从外部对管道的侵蚀。

一般在做水池的时候要用到套管，它是管道通向水池的通道。但是普通的套管很难密封，以致套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管，可以解决套管与墙壁之间的漏水，但不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

预埋柔性套管施工方案

一、项目背景

随着城市基础设施的发展和改造，土木建筑领域对于管线施工的需求越来越大。传统的管线施工方式往往面临土质条件限制、施工周期长以及对周边环境的破坏等问题。为了解决这些问题，预埋柔性套管施工方案应运而生。该方案通过将柔性套管预先埋入地下，使管线施工简化、效率提高、损坏减少，并节约了修复成本。

二、施工步骤

2.1 施工前准备

在进行预埋柔性套管施工前，需要进行以下准备工作：

1. 确定施工地点，包括地下管线走向、长度和深度等信息。

2. 向相关部门申请施工许可，并获得相关许可证。

3. 选用适合的柔性套管材料，并购买所需数量。 4. 准备好施工工具和设备，包括挖掘机、搅拌机、输送管等。

2.2 挖掘沟槽

根据预先确定的地下管线走向，在施工地点使用挖掘机挖掘沟槽。沟槽的宽度和深度应根据套管直径和所需埋深确定。确保沟槽底部平整，并清理沟槽内的杂物。

2.3 敷设柔性套管

在沟槽内敷设柔性套管。根据实际情况，可以选择分段敷设或整体敷设。如果采用分段敷设，需要使用连接器将不同段的套管连接起来。确保套管安装完整、紧密，并保持一定的坡度，以便实现管道内部的自流。

2.4 固定和注浆

施工完成后，需要对柔性套管进行固定和注浆。使用金属夹具或其他适当的固定材料将套管稳定固定在沟槽底部或侧壁上。然后，在套管的上部和周围进行注浆，以加强套管与土壤的结合度和稳定性。 2.5 表面修复

完成固定和注浆后，需要进行表面修复工作。包括对沟槽边缘进行填平、打磨，并清理施工现场。

三、施工常见问题及对策

在预埋柔性套管施工过程中，可能会遇到一些常见问题，下面列举几种常见问题及对策：

1. 套管断裂或漏水：在敷设和固定过程中，可能会出现套管断裂或漏水的情况。解决方法包括更换损坏的套管段、加固套管连接处、加固漏水处等。

2. 施工进度延误：由于不可控的因素，比如天气条件不利或挖掘机故障等，可能导致施工进度延误。解决方法包括提前制定施工计划、合理安排施工队伍和设备，以及应对突发事件的处理方案。 3. 土质条件复杂：不同地区的土质条件可能存在差异，施工过程中可能会遇到土壤松散、有水分或有固结等问题。解决方法包括调整施工方式、增加支护措施和适时进行土壤处理等。

创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 之邯郸勺丸创作

创作时间：二零二一年六月三十日

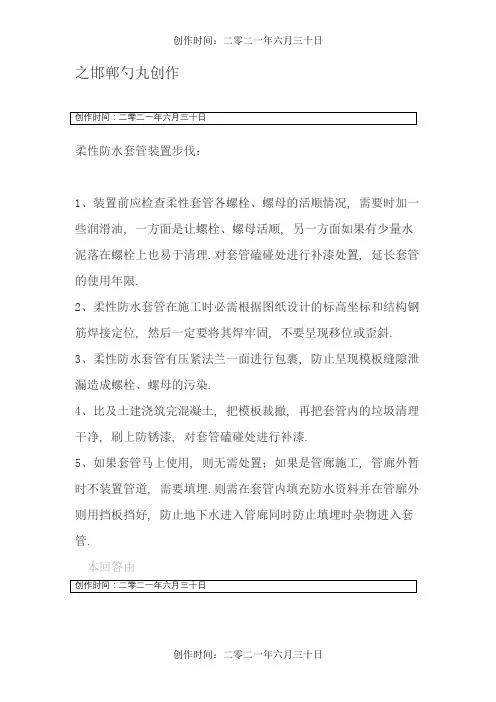

柔性防水套管装置步伐：

1、装置前应检查柔性套管各螺栓、螺母的活顺情况, 需要时加一些润滑油, 一方面是让螺栓、螺母活顺, 另一方面如果有少量水泥落在螺栓上也易于清理.对套管磕碰处进行补漆处置, 延长套管的使用年限.

2、柔性防水套管在施工时必需根据图纸设计的标高坐标和结构钢筋焊接定位, 然后一定要将其焊牢固,

不要呈现移位或歪斜.

3、柔性防水套管有压紧法兰一面进行包裹,

防止呈现模板缝隙泄漏造成螺栓、螺母的污染.

4、比及土建浇筑完混凝土,

把模板裁撤, 再把套管内的垃圾清理干净,

刷上防锈漆, 对套管磕碰处进行补漆.

5、如果套管马上使用, 则无需处置；如果是管廊施工, 管廊外暂时不装置管道, 需要填埋.则需在套管内填充防水资料并在管廓外则用挡板挡好, 防止地下水进入管廊同时防止填埋时杂物进入套管.
