KKS热控专业编码

  • 格式：doc
  • 大小：121.50 KB
  • 文档页数：16

. . .

天益2X600MW发电工程

施工图设计阶段热控部分

第01卷第11册

热控专业KKS编码规则

F1002S-K0111-03

河北省电力勘测设计研 究 院

二零零六年八月

. . .

2 / 16

校核：

设计： . . .

一、概述

本卷册是对国电龙山发电厂《电厂标识系统KKS简明手册》与《电厂标识系统KKS关键字索引》针对热控专业的细化和补充。

二、标准KKS编码格式

1．各种类型编码分级标题、前缀符号分级号

各种类型编码按照DIN40719第2部分通过前缀符号和分级符号加以区分。

分级序号 0级 1 级 2 级 3 级

相关工艺标识 = 整个电厂 系统编码 设备单元编码 部件编码

安装点标识 +

整个电厂 安装设备编码 . 安装空间编码

位置标识 + 整个电厂 结构编码 空间编码

2．分级的格式

编码由各级组成，每一级均有不同的格式，它们由分类码和编组成，后者由数字符号和字母。

分级序号 0级 1 级 2 级 3 级

数据字符标记 G F0 F1F2F3 FN A1A2 AN A3 B1B2 BN

数据字符类型 A或N N AAA NN . AA NNN A AA NN

示例 1 0 LCA 10 AP 001 KP 01

注：A: 字母数据（除I和O以外的英文字母，或其他特殊字符）。

N: 0至9的阿拉伯数字。

三 . 工艺标识

热控专业主要对热控设备进行设备单元编码。

1、系统的工艺标识和设备各项的标识应按照其在机械、土建、电气、仪表控制工程中的功能进行。

. . .

2 / 16

分级序号 0级 1 级 2 级 3 级

分级标题 整个电厂 系统编码 设备单元编码 部件编码

数据字符标记 G F0 F1F2F3 FN A1A2 AN A3 B1B2 BN

数据字符类型 = A或N （N） AAA NN AA NNN （A） AA NN

•前缀符号

用于与工艺有关的编码

•系统编码的前缀符号

分级0所标识电厂各部分相似系统和

装置的编号

•系统分类

按KKS识别字母对系统和装置划分

•系统编号

将系统和装置再细分为子系统和装置各部分并编号

•设备单元分类

按KKS标识字母划分机械设备、电气、仪控设备

•设备单元编号

机械设备、电气、仪控设备编号

•附加编码

对设备单元的附加编码

•部件分类

按KKS标识字母划分部件、信号或信号应用

•部件编号

部件、信号或信号应用的编号

如果编码是唯一的，则（）中数据字符可以省略。此点需由项目双方指定。

2、工艺标示中，系统编码由工艺专业编制，在系统编码的下一级，仪表设备单元编码由热控专业完成，设备单元编码规则如下表：

对流量测量回路，流量测量一次元件与流量测量差压变送器均应分别编码，原则上以设备编码中设备单元编号的第二位加以区别，例10LBA11CF001为流量孔板，相应的10LBA11CF011为该测点的差压变送器编码）

. . .

3 / 16

编号围 阀门AA 管道BR 测量回路C

001-099 一般阀门 主管道 模拟远方测量回路

101-190 控制阀、挡板 数字远方测量回路

191-199 安全阀 安全阀的吸入与压力释放管道 数字远方测量回路

301-399 测量回路的隔离设备 测量回路的压力管道 不使用

401-499 疏水、冲洗管道用阀门 疏水、冲洗管道，消压管道 验收试验测量回路

501-599 排气管道用阀门 排气管道 就地测量回路

601-699 取样与加药阀门 取样与加药管道 不使用

701-799 部控制用阀门 部仪表管道 不使用

901-999 不使用 不使用 成组测量回路（如多点选择开头，多通道记录仪）

四 热控设备KKS编码具体规定

1、测量仪表编码按照以上规则采用三级编码，例 10LAB10CT001表示1号机给水（0LAB10）温度测量（CT001）。

2、对于盘、箱、柜等，编码包括0级和1级，如10CVA02，表示1号机组接线柜02

3、接线盒采用三级编码，设备单元分类码采用GA

4、电缆KKS标示采用三级编码，第0级和第1级规则与仪表设备编码规则相同，系统编码采用电缆起点设备系统编码，第2级编码的设备单元分类码采用起点设备的设备单元分类码，起点设备无分类码的采用GE两个字母，第2级编码的设备单元编号采用4个数字，第一个数字为电缆类型标志，后三个数字为流水号。

对以DCS柜、P320柜、电源柜等为起点编制电缆编号的情况，1级编码采用相应DCS柜、P320柜、电源柜的KKS编号。

本工程电缆分组号规定如下：

第一位数字 电缆分类

1 控制电缆

2 测量电缆（例如：输入监控计算机系统的4~20mA模拟信号）

3 PT、CT二次回路电缆

4 直流动力电缆

5 380/220 V 低压动力电缆 . . .

4 / 16 6 6kV 高压动力电缆

7 10kV与以上高压动力电缆

5、关于信号的KKS编码

1）对于就地仪表，附带开关量报警信号（例就地电解点弹簧管压力表），远传开关量信号采用3级编码，分类码采用XH，编码采用流水号。例10LBA10CP501XH01。

2）阀门控制反馈信号KKS编码见下表：

1、电动阀门 编码规则 备注

1）电动闸阀 开状态 10LAB01AA011 CG01 DI

关状态 10LAB01AA011 CG02 DI

开指令 10LAB01AA011 XB91 DO

关指令 10LAB01AA011 XB92 DO

阀故障 10LAB01AA011 XB48 DI

2）电动调整阀 控制指令 10LAB01AA011 XB11 AO

阀位反馈 10LAB01AA011 XB12 AI

阀故障 10LAB01AA011 XB48 DI

开状态 10LAB01AA011 CG01 DI 若有

关状态 10LAB01AA011 CG02 DI 若有

2、气动阀门

1）气动闸阀（双电控） 开状态 10LAB01AA011 CG01 DI

关状态 10LAB01AA011 CG02 DI

开指令 10LAB01AA011 XB91 DO

关指令 10LAB01AA011 XB92 DO

2）气动闸阀（单电控） 开状态 10LAB01AA011 CG01 DI

关状态 10LAB01AA011 XB02 DI

开指令 10LAB01AA011 XB91 DO

3）气动调整阀 控制指令 10LAB01AA011 XB11 AO

阀位反馈 10LAB01AA011 XB12 AI

阀故障 10LAB01AA011 XB48 DI 带三断保护

开状态 10LAB01AA011 CG01 若有

关状态 10LAB01AA011 CG02 若有

3、电磁阀

1）双电控 开状态 10LAB01AA011 XB01 DI

关状态 10LAB01AA011 XB02 DI

开指令 10LAB01AA011 XB91 DO

关指令 10LAB01AA011 XB92 DO

2）单电控 开状态 10LAB01AA011 XB01 DI . . .

5 / 16 关状态 10LAB01AA011 XB02 DI

开指令 10LAB01AA011 XB91 DO

4、电动机

（6000V） 启状态 10LAB01AP011 XB01 DI

停状态 10LAB01AP011 XB02 DI

开关状态 10LAB01AP011 XB03 DI

启指令 10LAB01AP011 XB91 DO

停指令 10LAB01AP011 XB92 DO

就地控制 10LAB01AP011 XB71 DI

故障/保护 10LAB01AP011 XB48 DI

电流 10LAB01AP011 XQ01 AI

五、KKS编码索引

功能编码

C 热控设备

CA保护联锁

CAA-CAQ 保护联锁柜

CB 功能组控制、子回路控制

CBA-CBN 功能组控制柜

CBP 同期柜

CBQ 厂用电切换柜

CC 二进制信号调整，驱动控制接口

CCA-CCQ 二进制信号调整柜，驱动控制接口

CD 驱动控制接口

CDA-CDQ 驱动控制接口柜

CE 广播

CEA-CEH 广播系统柜

CEJ-CEQ 事故记录

CF 计量，记录

CFA-CFF 测量柜

CFQ 记录柜（仪表，笔录仪）

合集下载

火电厂KKS编码详解(终审稿)

火电厂KKS编码详解(终审稿)

火电厂KKS编码详解

公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]

什么是KKS编码

KKS电厂标识系统起源于德国。专门的组织于1970开始组织编写，并于1978年正式发布第一版，以后几年历经修改和充实，现在的最新版本为第四版2000年修订本。KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置，装置的各个部分以及各个设备。具有四个分解层次和固定字母数字字符的分层结构格式，各层次都是以工艺相关代码为依据。它采用下列三种类型标识的统一代码格式，按工程规范的专门规则分别进行标识：工艺（过程）相关标识（PROCESS-RELATED

CODE）、安装地点标识（POINT OF INSTALLATION CODE）、位置标识（LOCATION CODE）。遵循下列标准：DIN——德国工业标准；IEC——国际电工技术协会；ISO——国际标准化组织。KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟，甚至直接应用于控制系统的程序中，我国也有许多电厂选用了KKS编码作为自己的设备编码。

KKS编码是强规则的编码规则，它的每一位编码的含义和取值，都有严格的规定。是作为编码标准的优良品种。

KKS编码系统规范

一、 系统概述

发电厂有成千上万台各种设备，为了确保发电厂生产过程的安全、经济和可靠，设备管理工作十分重要，设备管理工作包括以下主要内容：采购、监造、安装、运行维护、检修、退役。在设备管理过程中涉及大量的技术数据、资料、图纸和档案，现代化的设备管理必须借助于计算机，显然，上述技术数据及文件录入计算机需要有一种公用的语言，这 种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。此外，由于不同发电厂的工艺有别，设备和系统命名也不相同，这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题，尤其是随着电厂规模不断发展，设备自动化程度不断提高，管理工作日趋复杂化和现代化，这就要求有一套统一的设备和系统编码，来满足统一管理及实施计算机管理的要求。 发电厂是资产、技术密集的流程型生产企业，信息化基础较好，一般具有配套的计算机软件和硬件设施（DCS、PLC等）完成对数据的采集和对运行的控制。发电厂对设备运行的安全性和可靠性要求高，因此对企业的管理信息系统也有较高要求。

KKS编码

KKS编码

1． KKS的范围

电厂KKS编码识别系统是根据任务，形式和位置确定装置，装置分系统，

设备。可在工程设计，建设，运行和维护阶段使用。

KKS是一非语言性识别系统，以确保国际通用性。在计算机过程中使用

是可能的。KKS，对所有形式的电厂和连接的工艺是统一的识别代码，并且具有

充足的容量和足够详细地识别所有系统，组件和结构，以及对采用新技术的扩展

性。

另外，考虑了在工程设计，建设，运行和维护阶段识别代码的延续性。

2． 分层格式

代码由不同的层组成，每一层格式不同，由识别代码（罗马字母）

和编号数字（阿拉伯数字）代码构成。

识别代码字母建立在非特定项目基础上，由功能和设备代码组成。

编号数字代码遵从以下原则：

-当前一代码变化时，编号从新开始，无须连续。

-编号规定一旦建立后，不可改动。

罗马字母中I和O不能使用。

分层 0 1

2

格式 A或N AAANN AANNN

A：罗马字母

N：阿拉伯数字

2．1 0层

0层代表： -电厂机组

-非机组特定装置

-扩建

本层的标题是整个装置码。

可用数字或罗马字母表示。例如1代表吸收塔1，2代表吸收塔，0代表石灰石

制备，这意味着石灰石制备为吸收塔1和2公用。本工程中，由于FGD系统对应

的是#4机组，因此，凡是只对应#4机的设备，如循环泵、吸收塔、GGH、升压风

机等，该数值均取为4。而对公用的设备，如湿磨、真空皮带、事故浆罐等设备

或系统，该数值均取为0。

2．2 1层

1层由3个罗马字母（系统识别）和2个阿拉伯数字（系统编号）

组成。本层的标题是系统码。字母和名称代码根据系统功能给出。编号表示系统

和装置的下级分类。

如HTF10表示吸收循环10。编号无须连续，一般编为HTF10----

HTF20----HTF30。

2．3 2层

2层由2个罗马字母（设备识别）和3个阿拉伯数字（设备编号）组成。本层的标题是设备码。字母和名称代码根据设备功能给出。编号表示机械

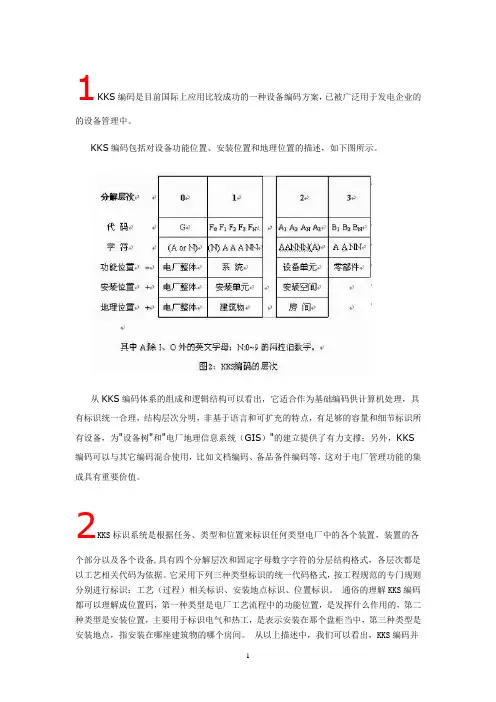

KKS编码文章汇编

KKS编码文章汇编

1 1KKS编码是目前国际上应用比较成功的一种设备编码方案，已被广泛用于发电企业的的设备管理中。

KKS编码包括对设备功能位置、安装位置和地理位置的描述，如下图所示。

从KKS编码体系的组成和逻辑结构可以看出，它适合作为基础编码供计算机处理，具有标识统一合理，结构层次分明，非基于语言和可扩充的特点，有足够的容量和细节标识所有设备，为"设备树"和"电厂地理信息系统（GIS）"的建立提供了有力支撑；另外，KKS编码可以与其它编码混合使用，比如文档编码、备品备件编码等，这对于电厂管理功能的集成具有重要价值。

2KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置，装置的各个部分以及各个设备,具有四个分解层次和固定字母数字字符的分层结构格式，各层次都是以工艺相关代码为依据。它采用下列三种类型标识的统一代码格式，按工程规范的专门规则分别进行标识：工艺（过程）相关标识、安装地点标识、位置标识。 通俗的理解KKS编码都可以理解成位置码，第一种类型是电厂工艺流程中的功能位置，是发挥什么作用的，第二种类型是安装位置，主要用于标识电气和热工，是表示安装在那个盘柜当中，第三种类型是安装地点，指安装在哪座建筑物的哪个房间。 从以上描述中，我们可以看出，KKS编码并 2 不关心物资本身属性。 而物资编码的关注点与KKS编码的关注点不同，物资编码关心这个设备的型号，规格，生产厂家，库存情况等。 实际生产过程中，当一个设备（KKS编码）发生故障，仓库中有同一种设备（一个物资编码）可以用来顶替，也有可能没有同一种设备，而有替代设备（一个物资编码）可以顶替，这是就出现一码（KKS码）多物（多个物资编码）。同样，仓库中的同一种设备（一个物资编码）可能用于现场中不同的流程（不同的KKS编码）当中（例如，电机可用于各种泵装置中），这样就出现了，一物（一个物资码）多码（多个KKS码）。 因此，KKS码与物资码是多对多的关系。 但在生产过程中，这二种码是同时存在，如何才能对应起来呢，回答是，这个工作要靠管理软件来实现，如：EAM, MIS。因此，如果设备编码采用KKS，在选择管理系统时，一定要注意其是否支持KKS编码。

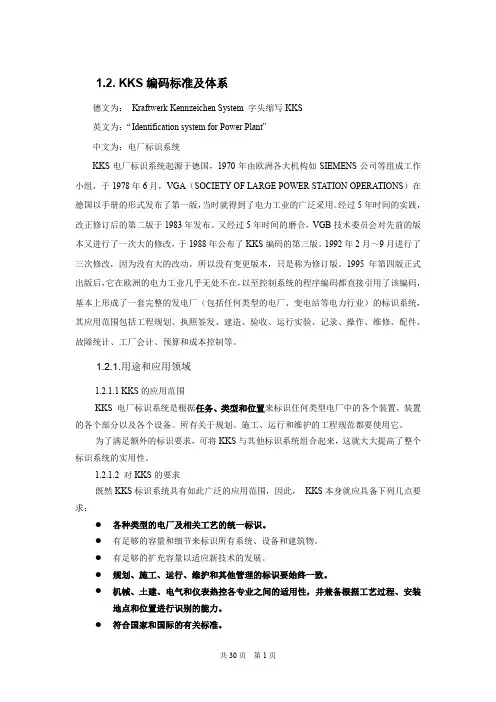

kks编码原则
