静压轴承原理

ＴｅＣｈｎ０Ｉｏｇｙ　ａｎｄ　工艺与检测　

静压关节轴承球面及静压螺母的精密加工　

冀建平　

（秦川机床工具集团股份公司，陕西宝鸡７２１００９）　

摘要：静压轴承滑动副表面形位精度较高。采用研磨的工艺方法能够满足要求；静压螺母牙型面上的油腔　

为螺旋状。常规工艺手段难以实现。在数控车削中心上采用专用刀具进行刨车，满足了设计要求。　

关键词：静压丝杠；球面；油腔；研磨；车削　中图分类号：ＴＧ５０２　文献标识码：Ａ　

ＤＯＩ：１０．１９２８７／ｊ．ｃｎｋｉ．１００５－２４０２．２０１６．１２．０１８　

Ｔｈｅ　ｐｒｅｃｉｓｉｏｎ　ｍａｃｈｉｎｉｎｇ　ｍｅｔｈｏｄ　ｆｏｒ　ｈｙｄｒｏｓｔａｔｉｃ　ｊｏｉｎｔ　ｂｅａｒｉｎｇ　ｓｐｈｅｒｉｃａｌ　ｓｕｒｆａｃｅ　ａｎｄ　ｈｙｄｒｏｓｔａｔｉｃ　ｎｕｔ　

ＪＩ　Ｊｉａｎｐｉｎｇ　（Ｑｉｎｃｈｕａｎ　Ｍａｃｈｉｎｅ　Ｔｏｏｌ＆Ｔｏｏｌ（Ｇｒｏｕｐ）Ｃｒｏｐ，Ｂａｌｉ　７２１００９，ＣＨＮ）　

Ａｂｓｔｒａｃｔ：Ｈｙｄｒｏｓｔａｔｉｃ　ｂｅａｔｉｎｇ　ｓｌｉｄｉｎｇ　ｓｕｒｆａｃｅ　ｉｓ　ｈｉｇｈ　ｐｒｅｃｉｓｉｏｎ，ｗｈｉｃｈ　ｃａｎ　ｍｅｅｔ　ｔｈｅ　ｒｅｑｕｉｒｅｍｅｎｔｓ　ｂｙ　ａｄｏｐｔｉｎｇ　ｔｈｅ　ｍｅｔｈｏｄ　ｏｆ　ｌａｐｐｉｎｇ；ｏｉｌ　ｃａｖｉｔｙ　ｏｎ　ｈｙｄｒｏｓｔａｔｉｃ　ｎｕｔ　ｔｏｏｔｈ　ｐｒｏｆｉｌｅ　ｓｕｒｆａｃｅ　ｉｓ　ｓｐｉｒａｌ，ｗｈｉｃｈ　ｃａｎ’ｔ　ｓａｔｉｓｆｙ　ｔｈｅ　ｒｅ—　

ｑｕｉｒｅｍｅｎｔ　ｏｆ　ｄｅｓｉｇｎ　ｗｉｔｈ　ｃｏｎｖｅｎｔｉｏｎａｌ　ｔｅｃｈｎｏｌｏｇｙ　ｍｅａｎｓ，ｉｔ　ｃａｎ　ｂｅ　ｐｌａｎｅｄ　ｗｉｔｈ　ｓｐｅｃｉａｌ　ｔｏｏｌｓ　ｉｎ　ｔｈｅ　ｎｕ—　ｍｅｒｉｃａｌ　ｃｏｎｔｒｏｌ　ｃｅｎｔｅｒ　ｔｏ　ｍｅｅｔ　ｔｈｅ　ｒｅｑｕｉｒｅｍｅｎｔ．　

Ｋｅｙｗｏｒｄｓ：ｈｙｄｒｏｓｔａｔｉｃ　ｌｅａｄ　ｓｃｒｅｗ；ｓｐｈｅｒｉｃａｌ　ｓｕｒｆａｃｅ；ｏｉｌ　ｃａｖｉｔｙ；ｌａｐｐｉｎｇ；ｔｕｒｎｉｎｇ　

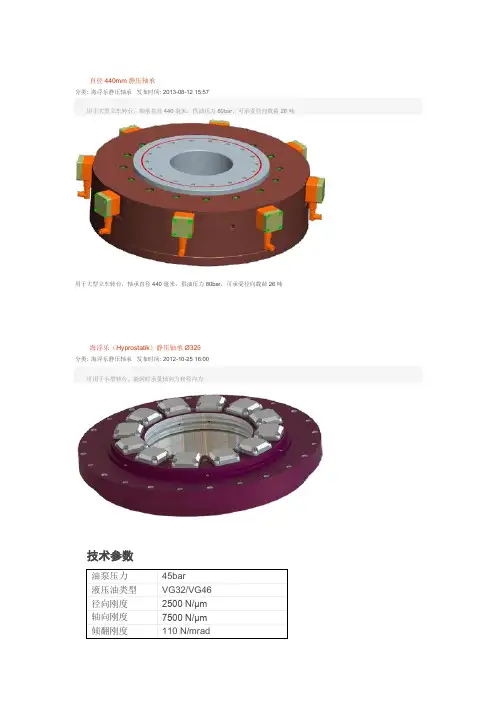

直径440mm静压轴承

分类: 海浮乐静压轴承 发布时间: 2013-08-12 15:57

用于大型立车转台，轴承直径440毫米，供油压力80bar，可承受径向载荷26吨

用于大型立车转台，轴承直径440毫米，供油压力80bar，可承受径向载荷26吨

海浮乐（Hyprostatik）静压轴承Ø325

分类: 海浮乐静压轴承 发布时间: 2012-10-25 16:00

可用于小型转台，能同时承受轴向力和径向力

技术参数

油泵压力 45bar

液压油类型 VG32/VG46

径向刚度 2500 N/μm

轴向刚度 7500 N/μm

倾翻刚度 110 N/mrad 最大油流量 2.1升/分钟 / 1.45升/分钟

工作温度 20° C to 40° C

最高转速 65rpm / 40rpm

最大径向力 4000N

最大轴向力 150000N

最大倾翻扭矩 500Nm

海浮乐静压转台 发布时间: 2012-10-24 16:33

800毫米转台回转精度在1微米以内， 重型立车的转台的直径可达10米以上。 台面直径小于800毫米的转台，海浮乐可整套提供。直径大于800毫米的转台，通常由海浮乐提供静压计算服务，客户自行制造、装配，分享海浮乐的应用经验。海浮乐（Hyprostatik）静压转台广泛用于立式磨床，车铣复合，立车等。海浮乐具有丰富的静压转台应用经验，用于高精磨削的

技术特点：

海浮乐转台采用PM流量控制器，相应带来下列技术优点：

- PM流量控制器的输出流量随静压腔的压力增加而增加，在静压腔达到最高设计力时，其流量输出为0巴时的2.5倍；

- 由于该流量特性，系统刚性比毛细管系统高得多；

- 预载刚性更好；

- 高刚性的结果：在最小载荷和最大载荷时静压间隙变化很小，通常为几个微米； - 最小间隙比采用毛细管要大得多，因此允许更大的转台零部件加工误差或变形量避免在最大载荷下轴承上下面发生接触；

液压气动与密封／２０１２年第４期　

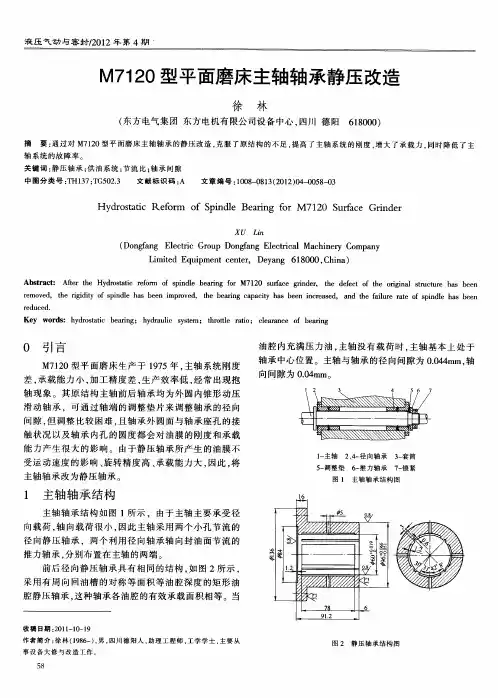

Ｍ７１　２０型平面磨床主轴轴承静压改造　

徐　林　

（东方电气集团东方电机有限公司设备中心，Ｉ￣ｌ　Ｊｌｌ德阳　６１８０００）　

摘要：通过对Ｍ７１２０型平面磨床主轴轴承的静压改造，克服了原结构的不足，提高了主轴系统的刚度，增大了承载力，同时降低了主　轴系统的故障率。　

关键词：静压轴承；供油系统；节流比；轴承间隙　

中图分类号：ＴＨ１３７；ＴＧ５０２．３　文献标识码：Ａ　文章编号：１００８—０８１３（２０１２）０４—００５８—０３　

Ｈｙｄｒｏｓｔａｔｉｃ　Ｒｅｆｏｒｍ　ｏｆ　Ｓｐｉｎｄｌｅ　Ｂｅａｒｉｎｇ　ｆｏｒ　Ｍ７　１　２０　Ｓｕｒｆａｃｅ　Ｇｒｉｎｄｅｒ　

Ｕ　Ｌｉｎ　

（Ｄｏｎｇｆａｎｇ　Ｅｌｅｃｔｒｉｃ　Ｇｒｏｕｐ　Ｄｏｎ出ｎｇ　Ｅｌｅｃｔｒｉｃａｌ　Ｍａｃｈｉｎｅｒｙ　Ｃｏｍｐａｎｙ　

Ｌｉｍｉｔｅｄ　Ｅｑｕｉｐｍｅｎｔ　ｃｅｎｔｅｒ，Ｄｅｙａｎｇ　６１８０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａｆｔｅｒ　ｔｈｅ　Ｈｙｄｒｏｓｔａｔｉｃ　ｒｅｆｏｒｍ　ｏｆ　ｓｐｉｎｄｌｅ　ｂｅａｔｉｎｇ　ｆｏｒ　Ｍ７１２０　ｓｕｒｆａｃｅ　ｇｒｉｎｄｅｒ，ｔｈｅ　ｄｅｆｅｃｔ　ｏｆ　ｔｈｅ　ｏｒｉｇｉｎａｌ　ｓｔｒｕｃｔｕｒｅ　ｈａｓ　ｂｅｅｎ　

ｒｅｍｏｖｅｄ，ｔｈｅ　ｒｉｇｉｄｉｔｙ　ｏｆ　ｓｐｉｎｄｌｅ　ｈａｓ　ｂｅｅｎ　ｉｍｐｒｏｖｅｄ，ｔｈｅ　ｂｅａｒｉｎｇ　ｃａｐａｃｉｔｙ　ｈａｓ　ｂｅｅｎ　ｉｎｃｒｅａｓｅｄ，ａｎｄ　ｔｈｅ　ｆａｉｌｕｒｅ　ｒａｔｅ　ｏｆ　ｓｐｉｎｄｌｅ　ｈａｓ　ｂｅｅｎ　

ｒｅｄｕｃｅｄ．　

Ｋｅｙ　ｗｏｒｄｓ：ｈｙｄｒｏｓｔａｔｉｃ　ｂｅａｔｉｎｇ；ｈｙｄｒａｕｌｉｃ　ｓｙｓｔｅｍ；ｔｈｒｏｔｔｌｅ　ｒａｔｉｏ；ｃｌｅａｒａｎｃｅ　ｏｆ　ｂｅａｒｉｎｇ　

Ｏ　引言　

Ｍ７１２０型平面磨床生产于１９７５年，主轴系统刚度　

差，承载能力小，加工精度差，生产效率低，经常出现抱　

静压轴承原理

静压轴承是一种常见的轴承形式，它利用流体静压的原理来支撑和减少轴承的摩擦。静压轴承的原理是通过将流体（通常是润滑油或空气）压入轴承壳体中，在轴承与轴之间形成一层薄膜，使轴承可以在流体薄膜的支撑下运转，从而减少摩擦和磨损。在本文中，我们将详细介绍静压轴承的原理及其工作过程。

静压轴承的原理是基于流体静压力的作用。当轴承转动时，流体被压入轴承间隙中，形成一个压力区域。这个压力区域可以支撑轴承并减少摩擦。当轴承受到外部力作用时，流体薄膜会产生反作用力，使轴承保持在稳定的位置上。这种原理使得静压轴承具有较低的摩擦和磨损，适用于高速、高负荷和高精度的工作环境。

静压轴承的工作过程可以分为三个阶段，启动阶段、稳定阶段和停止阶段。在启动阶段，轴承开始旋转，流体被压入轴承间隙中，形成压力区域。在稳定阶段，轴承达到稳定转速，流体薄膜可以完全支撑轴承并减少摩擦。在停止阶段，轴承停止旋转，流体逐渐排出轴承间隙，压力区域消失。这三个阶段的工作过程保证了静压轴承在不同工况下都能有效地工作。

静压轴承的原理使其具有许多优点。首先，它具有较低的摩擦和磨损，能够延长轴承的使用寿命。其次，静压轴承可以适应高速、高负荷和高精度的工作环境，具有较好的稳定性和可靠性。此外，静压轴承还可以降低能量损耗，提高工作效率。因此，静压轴承在航空航天、汽车、机械加工等领域得到了广泛的应用。

在实际应用中，静压轴承的原理需要与设计、制造和维护相结合，才能发挥最大的作用。在设计阶段，需要考虑轴承的尺寸、材料和流体供给系统等因素，以确保轴承能够正常工作。在制造阶段，需要保证轴承的加工精度和表面质量，以减少流体薄膜的泄漏和轴承的摩擦。在维护阶段，需要定期更换润滑油、清洗轴承和检查流体供给系统，以保证静压轴承的正常运转。

总之，静压轴承是一种利用流体静压力原理的轴承形式，具有较低的摩擦和磨损，适用于高速、高负荷和高精度的工作环境。静压轴承的原理和工作过程对于轴承的设计、制造和维护都具有重要的意义，可以提高轴承的使用寿命和工作效率。随着科学技术的不断发展，静压轴承在各个领域的应用将会更加广泛。
