钻 孔 灌 注 桩 施 工 记 录

工程名称：杭州柳莺宾馆修缮整治二期工程土建项目 2015年10月23 日至10月23日

桩号：GCZ-01 桩径： 600 mm 桩有效长度: -15.890m 设计桩顶标高： -4.200 m

钻 孔

时 间 10/23开始 ： 6：00 设计孔深： -19.350 m 自然地坪标高： +0.120 m

10/23终止 ： 9：47 实际孔深： -19.970 m 进入持力层深度： 0.5 m

下钢筋

笼时间 10/22开始： 9：50 长度： 16.690 m 节数：

10/22

终止 ： 10：15 吊筋长度： 3.480 m 钢筋笼顶标高： -3.60 m

下导管

时 间 10/22

开始： 10：18 导管长度： 19 m 导管离孔底距离： 50 cm

10/22

终止 ： 10：35 导管种类： 丝扣 导管密封： 0型圈

清 孔

时 间 10/22

开始： 10：38 清孔方法： 正循环 清孔后沉渣： 20 mm

10/22

终止 ： 10：50 清孔后泥浆比重： 1.15 清孔后泥浆粘度： 19

混凝土

搅 拌 砼标号： C30 塌落度： 20.5 cm 砼试块强度：

砼级配： 水泥：砂：碎石：水:添加剂= 商品砼

灌 砼

时 间 10/23开始 ： 10：50 理论方量: 4.4m3 充盈系数： 1.3636

10/23终止 ： 11：20 实际方量： 6m3 耗用水泥： T 备

注 1、现场取样留置1组标养试块。

施工单位（签章）： 监理单位（签章）：

钻 孔 灌 注 桩 施 工 记 录

工程名称：杭州柳莺宾馆修缮整治二期工程土建项目 2015年10月22 日至10月22日

桩号：GCZ-02 桩径： 600 mm 桩有效长度: -15.440m 设计桩顶标高： -4.600 m

钻 孔

时 间 10/22开始 ： 6：30 设计孔深： -19.350 m 自然地坪标高： +0.120 m

10/22终止 ： 10：14 实际孔深： -19.920 m 进入持力层深度： 0.5 m

下钢筋

笼时间 10/22开始： 10：20 长度： 16.240 m 节数：

10/22

终止 ： 11：05 吊筋长度： 3.88 m 钢筋笼顶标高： -4 m

下导管

时 间 10/22

开始： 11：10 导管长度： 19 m 导管离孔底距离： 50 cm

10/22

终止 ： 11：35 导管种类： 丝扣 导管密封： 0型圈

清 孔

时 间 10/22

开始： 11：42 清孔方法： 正循环 清孔后沉渣： 25 mm

10/22

终止 ： 12：00 清孔后泥浆比重： 1.16 清孔后泥浆粘度： 21

混凝土

搅 拌 砼标号： C30 塌落度： 20 cm 砼试块强度：

砼级配： 水泥：砂：碎石：水:添加剂= 商品砼

灌 砼 10/22开始 ： 7：15 理论方量: 4.4m3 充盈系数： 1.3636 时 间 10/22终止 ： 7：30 实际方量： 5.5 m3 耗用水泥： T

备

注 1、 现场取样留置1组标养试块。

施工单位（签章）： 监理单位（签章）：

钻 孔 灌 注 桩 施 工 记 录

工程名称：杭州柳莺宾馆修缮整治二期工程土建项目 2015年10月23 日至10月23日

桩号：GCZ-03 桩径： 600 mm 桩有效长度: -15.890m 设计桩顶标高： -4.250 m

钻 孔

时 间 10/23开始 ： 12：03 设计孔深： -19.350 m 自然地坪标高： +0.120 m

10/23终止 ： 15：44 实际孔深： -20.02 m 进入持力层深度： 0.5 m

下钢筋

笼时间 10/23开始： 15：55 长度： 16.690 m 节数：

10/23

终止 ： 16：20 吊筋长度： 3.53 m 钢筋笼顶标高： -3.65 m

下导管

时 间 10/23

开始： 16：23 导管长度： 19 m 导管离孔底距离： 50 cm

10/23

终止 ： 16：37 导管种类： 丝扣 导管密封： 0型圈

清 孔

时 间 10/23

开始： 16：42 清孔方法： 正循环 清孔后沉渣： 15 mm

10/23

终止 ： 17：00 清孔后泥浆比重： 1.16 清孔后泥浆粘度： 20

混凝土

搅 拌 砼标号： C30 塌落度： 19.5cm 砼试块强度：

砼级配： 水泥：砂：碎石：水:添加剂= 商品砼 灌 砼

时 间 10/22开始 ： 17：01 理论方量: 4.4m3 充盈系数： 1.477

10/22终止 ： 17：26 实际方量： 6.5 m3 耗用水泥： T

备

注 1、 现场取样留置1组标养试块。

施工单位（签章）： 监理单位（签章）：

钻 孔 灌 注 桩 施 工 记 录

工程名称：杭州柳莺宾馆修缮整治二期工程土建项目 2015年10月24 日至10月24日

桩号：GCZ-04 桩径： 600 mm 桩有效长度: -15.830m 设计桩顶标高： -4.160 m

钻 孔

时 间 10/24开始 ： 6：07 设计孔深： -19.350 m 自然地坪标高： +0.120 m

10/24终止 ： 9：16 实际孔深： -19.870 m 进入持力层深度： 0.5 m

下钢筋

笼时间 10/24开始： 9：20 长度： 16.630 m 节数：

10/24

终止 ： 9：52 吊筋长度： 3.44 m 钢筋笼顶标高： -3.56 m

下导管

时 间 10/24

开始： 9：55 导管长度： 19 m 导管离孔底距离： 50 cm

10/24

终止 ： 10：12 导管种类： 丝扣 导管密封： 0型圈

清 孔

时 间 10/24

开始： 10：17 清孔方法： 正循环 清孔后沉渣： 30 mm

10/24

终止 ： 10：30 清孔后泥浆比重： 1.15 清孔后泥浆粘度： 20

混凝土

搅 拌 砼标号： C30 塌落度： 20 cm 砼试块强度：

砼级配： 水泥：砂：碎石：水:添加剂= 商品砼 灌 砼

时 间 10/24开始 ： 10：30 理论方量: 4.4m3 充盈系数： 1.3636

10/24终止 ： 10：56 实际方量： 6 m3 耗用水泥： T

备

注 1、 现场取样留置1组标养试块。

施工单位（签章）： 监理单位（签章）：

钻 孔 灌 注 桩 施 工 记 录

工程名称：杭州柳莺宾馆修缮整治二期工程土建项目 2015年10月24 日至10月24日

桩号：GCZ-05 桩径： 600 mm 桩有效长度: -16.040m 设计桩顶标高： -4.100 m

钻 孔

时 间 10/24开始 ： 12：01 设计孔深： -19.350 m 自然地坪标高： +0.120 m

10/24终止 ： 15：14 实际孔深： -20.020 m 进入持力层深度： 0.5 m

下钢筋

笼时间 10/24开始： 15：25 长度： 16.840 m 节数：

10/24

合集下载

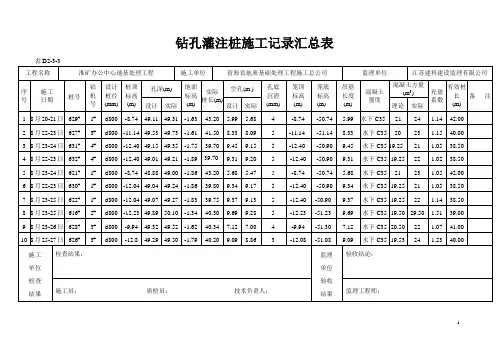

钻孔灌注桩施工记录汇总表

钻孔灌注桩施工记录汇总表

1 钻孔灌注桩施工记录汇总表

表D2-3-3

工程名称 淮矿办公中心地基处理工程 施工单位 青海省地质基础处理工程施工总公司 监理单位 江苏建科建设监理有限公司

序

号 施工

日期 桩号 钻

机

号 设计

桩径

(mm) 桩顶

标高

(m) 孔深(m) 地面

标高(m) 实际

桩长(m) 空孔(m ) 孔底

沉渣

(mm) 笼顶

标高

(m) 笼底

标高

(m) 吊筋

长度

(m) 混凝土

强度 混凝土方量

(m3) 充盈

系数 有效桩长

(m) 备 注

设计 实际 设计 实际 理论 实际

1 8月20-21日 629# 1# d800 -8.74 49.11 49.31 -1.63 43.20 5.99 5.68 4 -8.74 -50.74 5.99 水下C35 21 24 1.14 42.00

2 8月22-23日 627# 3# d800 -11.14 49.53 49.73 -1.61 41.50 8.33 8.09 5 -11.14 -51.14 8.33 水下C35 20 23 1.15 40.00

3 8月23-24日 631# 4# d800 -12.40 49.15 49.35 -1.75 39.70 9.45 9.15 5 -12.40 -50.90 9.45 水下C35 19.25 21 1.05 38.50

4 8月22-23日 632# 4# d800 -12.40 49.01 49.21 -1.89 39.70 9.31 9.20 5 -12.40 -50.90 9.31 水下C35 19.25 22 1.02 38.50

5 8月23-24日 621# 1# d800 -8.74 48.88 49.00 -1.86 43.20 5.68 5.47 5 -8.74 -50.74 5.68 水下C35 21 23 1.05 42.00

6 8月22-23日 630# 1# d800 -12.04 49.04 49.24 -1.86 39.80 9.34 9.17 5 -12.40 -50.90 9.34 水下C35 19.25 21 1.05 38.50

钻孔灌注桩成桩施工记录

钻孔灌注桩成桩施工记录

钻孔灌注桩成桩施工记录

桩 号： 125# 机 型： GPS10 施工日期： 2016.07.08

设计桩长： 50m 桩顶标高： -4.6m 机台标高： -0.67m

笼顶标高： -3.6m 钻孔深度： 53.93m （至机台） 吊筋长度： 2.93m （至机台）

钻杆节数 钻孔时间 累计钻孔深度（M） 钻杆节数 钻孔时间 累计钻孔深度（M） 起 止 起 止

首节（含钻头） 8:00 8:15 5.9 第九节 9:38 9:52 43.5

第二节 8:15 8:25 10.6 第十节 9:52 10:08 48.2

第三节 8:25 8:37 15.3 第十一节 10:08 10:20 52.9

第四节 8:37 8:50 20 第十二节 10:20 10:32 54

第五节 8:50 9:02 24.7

第六节 9:02 9:15 29.4

第七节 9:15 9:26 34.1

第八节 9:26 9:38 38.8 余 尺 \ \ 3.6m

一清时间 10:32-11:40

拆钻时间 11:40-12:36

下笼时间 12:40-13:45 笼总长 34.5m

下导管时间 14:00-14:48 导管总长 56 导管离孔底距离 0.3

二清时间 14:55-16:08 孔 深 54 沉 渣 0.03m

砼浇筑时间 16:15-18:20 浇筑理论方量 19.24m3 实际浇筑方量 21.5m3

质检员： 监理员：

注：钻杆4.7米\根，主钻杆+钻头5.9米。 钻孔灌注桩成桩施工记录

桩 号： 125# 机 型： GPS10 施工日期： 2016.07.08

钻孔灌注桩施工

钻孔灌注桩施工

钻孔灌注桩施工

摘要：简要介绍了钻孔灌注桩施工方法,从钻孔、清孔、钢筋笼制作安装、灌注混凝土等方面进行了论述。

关键词：钻孔、钢筋笼的加工与安装、混凝土的浇筑

一、概述

山西省省道长晋线南王庄至司徒段公路（凤凰山隧道）第一合同段第三分部的一座新建桥梁，右偏交角120度，桥梁的起点桩号为k68+528.000终点桩号为k68+596.000桥梁全长68.00m。本项目根据地质情况采用钻孔灌注桩基础，桩径有120cm和160cm两种。在灌注桩的施工中全部采用了钻孔灌注桩的施工工艺，取得了理想的效果，现结合本工程对钻孔灌注桩的施工工艺进行介绍，以便其他类似工程在施工过程中得以借鉴。二、施工前准备：

1、技术准备工作：

1.1组织现场施工技术人员进行技术交底。

1.2组织所有施工人员进行技术、安全培训，培训合格的人员方能进行施工生产，特种作业人员焊工、吊车司机等必须凭证上岗。

2、人员、机械设备均已进场到位。

3、原材料符合设计及规范要求，并经监理认可。

4、混凝土搅拌采用集中拌合，罐车运输，桩基混凝土标号为c25砼，坍落度为18-22cm。

三、施工工艺

1、工艺流程

测量放线及定桩位—配制泥浆—检查桩中心轴线—钻机就位及钻进—成孔检查—清孔—钢筋笼的制作与安装—安装混凝土导管—灌注水下混凝土一桩成品检测、验收。

2、钻孔灌注桩施工

1.1测量放线及定桩位

1.1.1对设计文件中交会的中线桩进行复测检查，恢复定线，对桩径进行准确放样定位

1.1.2埋设护筒。护筒采用3-5mm厚的钢板卷制，护筒内径大于设计桩径30cm，护筒长度为2m。埋设护筒时顶端高程高出地下水位或孔外水位1.5-2.0m，处于旱地时，除上述要求外还应高出地面30cm。护筒底端埋置将护筒周围0.5-1.0m范围内的土挖除,夯填粘性土至护筒底0.5m以下,其埋置深度不小于1.5m。埋设护筒时先在桩位处挖出比护筒外径大80-100cm的圆坑，然后在坑底填筑50cm左右的厚的粘性土，分层夯实整平，然后使护筒垂直就位，此后即在护筒周围对称均匀回填粘性土并夯实，夯填时要防止护筒倾斜或移位。护筒的平面位置偏差不得大于50mm，夯填与桩轴线的偏差不得大于1%。

钻孔灌注桩施工原始记录

钻孔灌注桩施工原始记录

.

word 专业资料 DQL-01

XXXXXXXXXXXXXX有限公司建设项目

XXXXXXXXXXXXXX高速公路

挖孔桩施工原始记录

承包单位： 合同号：KLSGZ

监理单位： 编 号：

项目名称 桩号部位 开挖日期

墩（台）号 孔桩编号 设计孔底标高（m） 桩径(m) 完工日期

护壁长度（m） 护壁顶高程

（m） 终孔孔底标高（m） 挖孔中出现的问题及处理措施 嵌岩

深度

（m） 地质柱状示意图

起 止 时 间 挖孔深度（m） 孔底标高（m） 孔内水深（m） 地质情况

描述 设计 实际

.

word 专业资料 检查意见 自检意见： 监理意见：

施工现场技术负责人： 记录： 监理工程师： 日期：

DQL-02

XXXXXXXXXXXXXX有限公司建设项目

XXXXXXXXXXXXXX高速公路

钻孔灌注桩施工原始记录

承包单位： 合同号：KLSGZ

监理单位： 编 号：

工程名称 桩号及部位 桩径(cm) 开钻日期

护筒长度(m) 护筒顶标高(m) 护筒埋置深度(m) 钻头形式和直径(m)
