1. BIM应用策划

1.3.1 BIM应用目标

若我公司有幸中标，根据业主BIM应用的要求及应用目标，本工程的BIM系统将涵盖建筑、结构、机电等多个专业，项目将设置总承包BIM团队，统筹协调各专业分包BIM团队，创建全专业BIM信息模型。在本工程施工过程中，将基于BIM模型进行全专业的综合深化设计、施工方案、施工进度、工程量计算、质量安全、预制化加工、可视化施工等一系列实施内容，在施工阶段丰富完善工程BIM信息，为运维阶段提供BIM竣工模型打下坚实的基础。同时项目将创新使用三维激光扫描、智能施工放线、遥感与测量、远程质量验收等技术，拓展BIM应用的深度及广度，并将BIM技术与项目管理业务集成，实现项目管理中多个业务集成应用，如进度管理、合同管理、图纸管理、质量安全管理等。

插表 BIM技术应用目标表

BIM目标 BIM应用

加强项目设计与施工的协调 基于BIM模型完成施工图综合会审和深化设计

优化设计 合理优化机电管线、机房设备排布，减少占用空间

减少施工现场碰撞冲突 碰撞检测，确保图纸进入施工现场零错误，零修改

优化施工进度计划及流程 4D施工模拟，确保施工流水顺序最优化，各工序穿插顺序最优化

快速评估变更引起的成本变化 基于BIM模型的5D资源成本模拟辅助管理

通过工厂制造提升质量管理 预制、预加工构件的数字化加工

预制、预加工跟踪管理 机电综合管线实现数字化建模、工厂化预制，钢结构构件实现数字化建模，虚拟预拼装，工厂化预制 第2页 施工现场远程验收和管理 远程验收系统和RFID技术实现施工现场远程实时监控、验收和管理

项目管理应用集成 进度管理、合同管理、图档管理、质量安全管理等

为物业运营提供准确的工程信息 结合远程验收系统和RFID技术交付BIM竣工模型

1.3.2 BIM团队组织架构

项目部成立BIM技术应用团队，由项目总工程师担任BIM团队总负责，并设置BIM负责人一名，专职指导并带领BIM工作团队完成BIM施工模型建立、维护、应用及协调管理等工作。

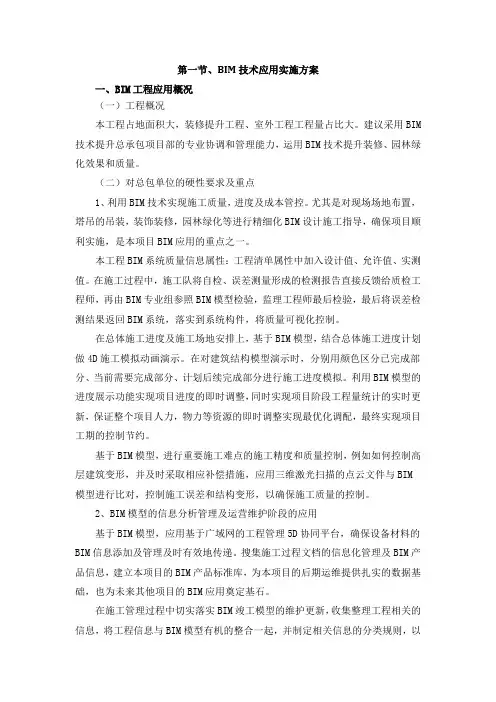

第一节、BIM技术应用实施方案

一、BIM工程应用概况

（一）工程概况

本工程占地面积大，装修提升工程、室外工程工程量占比大。建议采用BIM技术提升总承包项目部的专业协调和管理能力，运用BIM技术提升装修、园林绿化效果和质量。

（二）对总包单位的硬性要求及重点

1、利用BIM技术实现施工质量，进度及成本管控。尤其是对现场场地布置，塔吊的吊装，装饰装修，园林绿化等进行精细化BIM设计施工指导，确保项目顺利实施，是本项目BIM应用的重点之一。

本工程BIM系统质量信息属性：工程清单属性中加入设计值、允许值、实测值。在施工过程中，施工队将自检、误差测量形成的检测报告直接反馈给质检工程师，再由BIM专业组参照BIM模型检验，监理工程师最后检验，最后将误差检测结果返回BIM系统，落实到系统构件，将质量可视化控制。

在总体施工进度及施工场地安排上，基于BIM模型，结合总体施工进度计划做4D施工模拟动画演示。在对建筑结构模型演示时，分别用颜色区分已完成部分、当前需要完成部分、计划后续完成部分进行施工进度模拟。利用BIM模型的进度展示功能实现项目进度的即时调整，同时实现项目阶段工程量统计的实时更新，保证整个项目人力，物力等资源的即时调整实现最优化调配，最终实现项目工期的控制节约。

基于BIM模型，进行重要施工难点的施工精度和质量控制，例如如何控制高层建筑变形，并及时采取相应补偿措施，应用三维激光扫描的点云文件与BIM模型进行比对，控制施工误差和结构变形，以确保施工质量的控制。

2、BIM模型的信息分析管理及运营维护阶段的应用

基于BIM模型，应用基于广域网的工程管理5D协同平台，确保设备材料的BIM信息添加及管理及时有效地传递。搜集施工过程文档的信息化管理及BIM产品信息，建立本项目的BIM产品标准库，为本项目的后期运维提供扎实的数据基础，也为未来其他项目的BIM应用奠定基石。

在施工管理过程中切实落实BIM竣工模型的维护更新，收集整理工程相关的信息，将工程信息与BIM模型有机的整合一起，并制定相关信息的分类规则，以达到应用BIM模型实现设施维修定时提醒，信息的查询检索统计等后期运营维护阶段的各项信息应用。

第一节、BIM技术应用实施方案

一、BIM工程应用概况

（一）工程概况

本工程占地面积大，装修提升工程、室外工程工程量占比大。建议采用BIM技术提升总承包项目部的专业协调和管理能力，运用BIM技术提升装修、园林绿化效果和质量。

（二）对总包单位的硬性要求及重点

1、利用BIM技术实现施工质量，进度及成本管控。尤其是对现场场地布置，塔吊的吊装，装饰装修，园林绿化等进行精细化BIM设计施工指导，确保项目顺利实施，是本项目BIM应用的重点之一。

本工程BIM系统质量信息属性：工程清单属性中加入设计值、允许值、实测值。在施工过程中，施工队将自检、误差测量形成的检测报告直接反馈给质检工程师，再由BIM专业组参照BIM模型检验，监理工程师最后检验，最后将误差检测结果返回BIM系统，落实到系统构件，将质量可视化控制。

在总体施工进度及施工场地安排上，基于BIM模型，结合总体施工进度计划做4D施工模拟动画演示。在对建筑结构模型演示时，分别用颜色区分已完成部分、当前需要完成部分、计划后续完成部分进行施工进度模拟。利用BIM模型的进度展示功能实现项目进度的即时调整，同时实现项目阶段工程量统计的实时更新，保证整个项目人力，物力等资源的即时调整实现最优化调配，最终实现项目工期的控制节约。

基于BIM模型，进行重要施工难点的施工精度和质量控制，例如如何控制高层建筑变形，并及时采取相应补偿措施，应用三维激光扫描的点云文件与BIM模型进行比对，控制施工误差和结构变形，以确保施工质量的控制。

2、BIM模型的信息分析管理及运营维护阶段的应用

基于BIM模型，应用基于广域网的工程管理5D协同平台，确保设备材料的BIM信息添加及管理及时有效地传递。搜集施工过程文档的信息化管理及BIM产品信息，建立本项目的BIM产品标准库，为本项目的后期运维提供扎实的数据基础，也为未来其他项目的BIM应用奠定基石。

在施工管理过程中切实落实BIM竣工模型的维护更新，收集整理工程相关的信息，将工程信息与BIM模型有机的整合一起，并制定相关信息的分类规则，以达到应用BIM模型实现设施维修定时提醒，信息的查询检索统计等后期运营维护阶段的各项信息应用。

第一节、BIM技术应用实施方案

一、BIM工程应用概况

（一）工程概况

本工程占地面积大，装修提升工程、室外工程工程量占比大。建议采用BIM技术提升总承包项目部的专业协调和管理能力，运用BIM技术提升装修、园林绿化效果和质量。

（二）对总包单位的硬性要求及重点

1、利用BIM技术实现施工质量，进度及成本管控。尤其是对现场场地布置，塔吊的吊装，装饰装修，园林绿化等进行精细化BIM设计施工指导，确保项目顺利实施，是本项目BIM应用的重点之一。

本工程BIM系统质量信息属性：工程清单属性中加入设计值、允许值、实测值。在施工过程中，施工队将自检、误差测量形成的检测报告直接反馈给质检工程师，再由BIM专业组参照BIM模型检验，监理工程师最后检验，最后将误差检测结果返回BIM系统，落实到系统构件，将质量可视化控制。

在总体施工进度及施工场地安排上，基于BIM模型，结合总体施工进度计划做4D施工模拟动画演示。在对建筑结构模型演示时，分别用颜色区分已完成部分、当前需要完成部分、计划后续完成部分进行施工进度模拟。利用BIM模型的进度展示功能实现项目进度的即时调整，同时实现项目阶段工程量统计的实时更新，保证整个项目人力，物力等资源的即时调整实现最优化调配，最终实现项目工期的控制节约。

基于BIM模型，进行重要施工难点的施工精度和质量控制，例如如何控制高层建筑变形，并及时采取相应补偿措施，应用三维激光扫描的点云文件与BIM模型进行比对，控制施工误差和结构变形，以确保施工质量的控制。

2、BIM模型的信息分析管理及运营维护阶段的应用

基于BIM模型，应用基于广域网的工程管理5D协同平台，确保设备材料的BIM信息添加及管理及时有效地传递。搜集施工过程文档的信息化管理及BIM产品信息，建立本项目的BIM产品标准库，为本项目的后期运维提供扎实的数据基础，也为未来其他项目的BIM应用奠定基石。

在施工管理过程中切实落实BIM竣工模型的维护更新，收集整理工程相关的信息，将工程信息与BIM模型有机的整合一起，并制定相关信息的分类规则，以达到应用BIM模型实现设施维修定时提醒，信息的查询检索统计等后期运营维护阶段的各项信息应用。
