抗裂砂浆

聚合物抗裂砂浆（抗裂抹面砂浆）使用说明

聚合物抗裂砂浆是专业应用于保温板的罩面和抹灰抗裂的理想材料，本产品引进国外先进的生产技术配以多种添加剂经双轴无重力粒子混合机均混而成的粉状建材产品。保温砂浆的优劣直接影响着整个保温系统的使用效果和使用寿命，采用本砂浆进行罩面的保温系统有效的解决了外墙保温的保温、隔热、抗风压、防火、耐冻融、憎水、耐候、阻燃、透气、开裂等问题，同时具有柔性好，产品粘结强度高， 防水抗裂效果好，操作方便，易于控制等优点，能确保长期使用性能，环保安全。

用途 ：抗裂砂浆主要用于“聚苯板玻纤网格布聚合物砂浆做法”中聚苯板（EPS）、挤塑板（XPS）的墙面及顶棚保温系统的抹面层、易裂部位的修补、旧墙瓷砖翻新和“现浇混凝土模板内置保温板的做法”及胶粉聚苯颗粒保温浆料做法中表层的抗裂。

性能指标 依据DBJ01-63-2002<> 检测项目 性能指标 检验结果 拉伸粘结强度（Mpa） 砂浆-聚苯板 常温常态 0.10,且聚苯破坏 0.10，聚苯破坏 耐水 0.10,且聚苯破坏 0.10，聚苯破坏 耐冻融

0.10,且聚苯破坏 0.10，聚苯破坏 砂浆-砂浆 常温常态 0.70 0.89 耐水 ≥0.50 0.90 耐温 ≥0.50 0.59 耐冻融 ≥0.50 0.55 可操作时间，h ≥2 2.5 柔韧性（28压折比） ≤3 2.8 24h吸水量，g/m3 ≤1000 525 透水性（24h），ml ≤3 2 抗裂性 5mm以下无裂纹 5mm以下无裂纹

施工方法： 具体做法可参考《DBJ/T01-38-2002外墙外保温施工技术规程》 基层处理： 粘贴的保温板表面应平整、坚固、清洁。缝宽超出2mm时用相应厚度的聚苯片填塞，严禁用砂浆填充。拼缝高差不大于1.5mm，否则应用砂纸或专用打磨机具打磨平整。抗裂砂浆：水=4：1（重量比）使用电动搅拌器充分搅拌均匀，静置5-10分钟，再次搅拌即可使用，搅拌好的砂浆最好在2个小时内用完，严禁将已凝固的砂浆二次搅拌再投入使用。 聚苯板（挤塑板）安装完毕验收后进行保温罩面砂浆的抹灰。抹灰分底层和面层两次。在聚苯板（挤塑板）面抹底层罩面砂浆，厚度为2～3 mm，将网格布绷紧后贴于底层罩面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。铺贴遇有搭接时，必须满足横向100 mm、纵向80 mm的搭接长度要求。在底层罩面砂浆凝固前再抹一道罩面砂浆，厚度1～2 mm，仅以覆盖网格布、微见网格布轮廓为宜（即露纹不露网）。面层砂浆且忌不停揉搓，以免形成空鼓。 加强层做法：考虑首层与其它需加强部位的抗冲击要求，在标准外保温做法的基础上加铺一层网格布，并再抹一道砂浆罩面，以提高抗冲击强度。加强部位罩面砂浆总厚度宜为5～7 mm。

工程名称 桃花三村安置房 交底部位 外墙保温

施工单位 江西省三建 日 期

交底内容：

保温层与面层应粘结牢固，严禁空鼓、裂缝。

抗裂层施工:

待保温施工完3~7天且保温层厚度、平整度隐蔽验收合格以后，方可进行抗裂施工。

一、网格布的铺设

（1）将耐碱网格布剪去毛边裁好，长度不超过3m，在保温层上抹抗裂砂浆，厚度控制在4mm左右（网格搭接处可加厚度至5mm），立即用铁抹子将耐碱网格布压入抗裂砂浆内,网眼砂浆饱满度应为l00％。

（2）耐碱网格布搭接宽度不应小于65mm，耐碱网格布的边缘严禁干搭按，必须嵌在抗裂砂浆中。

（3）网格布铺设方向应自上而下水平铺设，并沿外墙转角处依次铺设，遇门窗洞口，则应在洞口四角加贴一块长为30Omm，宽为200mm的45度斜向网格布。

（4）施工时应边抹砂浆边埋设网格布，以保证砂浆在具有良好的工作性的时间范围内，及时将网格布压入砂浆中，并将从网格布中挤出的砂浆抹平。

（5）铺设网格布时，网格布的弯曲面应朝向墙面并从中央向四周用抹子抹平，直至网格布完全埋入抗裂砂浆内，目测无任何可分辨网格布纹路，若有裸露的网格布应用适量的抗裂砂浆进行修补，抗裂砂浆的厚度不宜大于3mm。抗裂沙浆复合网格布以看不到网格布颜色为宜。

（6）全部网格布铺设完成，保证全部网格布均埋入砂浆之后，应养护24h。在寒冷的冬季，应适当延长养护时间方可进行下一步工序，并且要保护好已完工的墙面。防止雨水浸渗和冲刷。

二、抹抗裂砂浆： (1)聚合物抗裂砂浆的平整度控制首先要求保温隔热层的平整度达到标准，达不到平整质量标准要求应事先用保温浆料找乎。

(2)窗角、阴阳角等部位的加强网格布应先用抗裂砂浆贴好，接着连续施工大面，掌握先施工细部， 后施工整体，整片的耐碱网格布压住分散的加强型耐碱网格布的规则。

(3)在耐碱网格布搭接时，应将底层耐碱网格布压入抗裂砂浆，随后即压入面层耐碱网格布。

(4)建筑物首层应铺贴双层耐碱网格布，第一层应铺贴加强型耐碱网格布，铺贴方法与前述方法相同，但应注意铺贴加强耐碱网格布时宜对接，随即可进行第二层普通耐碱网格布的铺贴施工，铺贴方法与前述相同。

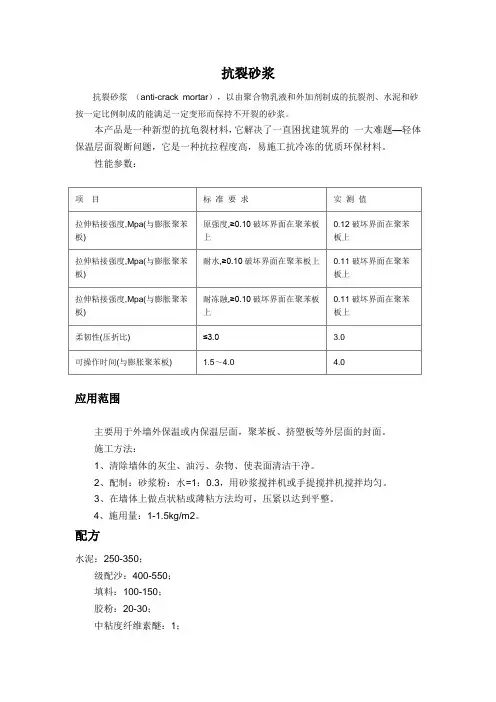

抗裂砂浆

抗裂砂浆 （anti-crack mortar），以由聚合物乳液和外加剂制成的抗裂剂、水泥和砂按一定比例制成的能满足一定变形而保持不开裂的砂浆。

本产品是一种新型的抗龟裂材料，它解决了一直困扰建筑界的 一大难题—轻体保温层面裂断问题，它是一种抗拉程度高，易施工抗冷冻的优质环保材料。

性能参数：

项 目 标 准 要 求 实 测 值

拉伸粘接强度,Mpa(与膨胀聚苯板) 原强度,≥0.10破坏界面在聚苯板上 0.12破坏界面在聚苯板上

拉伸粘接强度,Mpa(与膨胀聚苯板) 耐水,≥0.10破坏界面在聚苯板上 0.11破坏界面在聚苯板上

拉伸粘接强度,Mpa(与膨胀聚苯板) 耐冻融,≥0.10破坏界面在聚苯板上 0.11破坏界面在聚苯板上

柔韧性(压折比) ≤3.0 3.0

可操作时间(与膨胀聚苯板) 1.5～4.0 4.0

应用范围

主要用于外墙外保温或内保温层面，聚苯板、挤塑板等外层面的封面。

施工方法：

1、清除墙体的灰尘、油污、杂物、使表面清洁干净。

2、配制：砂浆粉：水=1：0.3，用砂浆搅拌机或手提搅拌机搅拌均匀。

3、在墙体上做点状粘或薄粘方法均可，压紧以达到平整。

4、施用量：1-1.5kg/m2。

配方

水泥：250-350；

级配沙：400-550；

填料：100-150；

胶粉：20-30；

中粘度纤维素醚：1； PP纤维：3-5；

减水剂：适量。

抗裂砂浆参考配方:

抗裂砂浆原材料 每吨砂浆添加量（公斤）

普硅水泥42.5R 320

粗砂（20-60目） 200

细砂 ( 60-150目) 400

重钙 67

N2098胶粉 10 5-6

D40M 2 1.5

PP纤维 10mm 1.2

合计 1000

抗裂砂浆特点：

具有柔性好，产品粘结强度高，防水抗裂效果好，操作方便，易于控制等优点，能确保长期使用性能，环保安全。

抗裂砂浆用途：

用于“聚苯板玻纤网格布聚合物砂浆做法”中聚苯板、挤塑板的罩面，易裂部位的修补、旧墙瓷砖翻新和“现浇混凝土模板内置保温板的做法”及胶粉聚苯颗粒保温浆料做法中表层的抗裂。

材料：水=1：0.22（重量比供参考）使用电动搅拌器充分搅拌均匀，静置5-10分钟，再次搅拌即可使用，拌好的砂浆最好在2小时内用完。

参考用量：4kg/m2

技术指标：JG149-2003《膨胀聚苯板薄抹灰外墙保温系统》

施工要求：聚苯板（挤塑板）安装完毕验收后进行保温罩面砂浆的抹灰。抹灰分底层和面层两次。在板材表面抹底层罩面砂浆，厚度为2-3mm，将网格布绷紧后 粘于底层罩面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱。网格布不的压入过深，表面必须暴露在底层砂浆之外。铺粘遇有 搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。在底层罩面砂浆凝固前抹一道罩面砂浆，厚度1-2mm，仅以覆盖网格布，微见网格布轮廓 宜）即露纹不露网）。面层砂浆切忌不停揉搓，以免形成空鼓。

加强层做法：考虑首层与其他需加强 部分的抗冲击要求，在标准外保温做法的基础上加一层网格布，并加抹一道砂浆罩面，以提高抗击强度，加强部分罩面砂浆总厚度宜为5-7mm。

注意事项：

1、施工温度大于5℃。

2、严禁私自添加砂子、水泥及其它添加剂。

3、0℃以下宜采用防冻型（为保证整个体系的稳定性，不推荐冬施）。
