比表面积测定法

水泥比表面积测定方法(勃氏法)

定义：单位质量的水泥粉末所具有的总表面积，以平方厘米每克（cm2/g）或平方米每千克（m2/kg）表示

透气法的基本原理

透气法测定比表面积，是根据一定量的空气通过具有一定空隙率和规定厚度的试料层时，所受到的阻力不同而引起流速的变化来测定试料比表面积。粉料越细、比表面积越大、空气透过时的阻力越大，则一定量空气透过同样厚度的试料层所需的时间就越长，反之时间越短。在一定空隙的水泥层中，空隙的大小和数量是颗粒尺寸的函数，同时也决定了通过试料层的气流速度。

流体在颗粒与颗粒之间的流动可以看做在无数“假象”的毛细管中流动，颗粒越小，颗粒与颗粒间的空隙也越小，在一定空隙中的粉末层体积中的毛细管孔道数就越多。毛细管孔道直径越细，气体在管道内通过的阻力越大，即气体在物料层中流动就越慢。因此可假定气体在孔道内的流动为粘性流动。

勃氏透气仪测定比表面积

1、仪器构造：

勃氏透气仪的外形及结构示意图见下图。

勃氏透气仪有透气圆筒、捣器、U型压力计的抽气泵三部分组成。透气圆筒内径12.7mm穿孔板上均匀分布35个孔径1mm的小孔，捣器深入圆筒的距离应保证试料层厚度为15mm、透气圆筒与U型压力计是通过磨口直接连接。 2.仪器常数的标定

2.1 试料层体积的测定：用水银排代法测定试料层体积。根据在圆筒内装试料之前和装试料之后的水银排开的质量，再除以试验温度下的水银的密度，即为试料层体积V（cm3），计算式：

V=(P1-P2)/ρ水银

式中：

V —透气圆筒的试料层体积。（cm3）

P1—未装试料是充满圆筒的水银重量，（g）

P2—装试料后，充满圆筒的水银重量，（g）

中国药典比表面积测定法

中国药典比表面积测定法是一种常用于测定药物粉体材料比表面积的方法。该方法在制药、食品和化工等领域中具有重要的应用价值，尤其是在药品质量控制和生产过程中。

比表面积是指单位质量物料所具有的总表面积，包括颗粒表面和内部孔洞的表面积。在药物粉体材料中，比表面积与药物的溶解度、吸附性、分散性和生物利用度等性质密切相关。因此，准确测定药物粉体的比表面积对于评估药物的质量和性能至关重要。

中国药典比表面积测定法基于气体吸附原理，通过测量药物粉体在一定压力下对气体的吸附量来确定其比表面积。该方法具有较高的准确性和可靠性，能够为药品质量控制和生产过程提供可靠的依据。

在实际应用中，中国药典比表面积测定法需要使用专业的仪器设备，如气体吸附仪等。操作过程需严格按照规定进行，以确保结果的准确性和可靠性。同时，对于不同种类的药物粉体，可能需要进行适当的预处理，以消除其表面吸附的杂质和水分等干扰因素。

此外，比表面积的测定结果也会受到其他因素的影响，如颗粒形状、孔洞结构、粒径分布和表面化学性质等。因此，在进行比表面积测定时，需要考虑这些因素可能产生的影响，并进行相应的校正和处理。

总之，中国药典比表面积测定法是一种重要的药物粉体质量评估方法，能够为药品质量控制和生产过程提供可靠的依据。通过准确测定药物粉体的比表面积，可以更好地了解其性质和性能，从而为药物研发、生产和应用提供支持。

仅供个人学习参考 水泥比表面积测定方法(勃氏法)

1目的、适用范围

本方法规定采用勃氏法进行水泥比表面积测定。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。本方法不适用于测定多孔材料及超细粉状物料。

2仪器设备

2.1 Blaine透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2.2 透气圆筒：内径为12.70±0.05mm，由不锈钢制成。

2.3 穿孔板：由不锈钢或其他不受腐蚀的金属制成，厚度为1.0～0.1mm。捣器：用不锈钢制成，插入圆筒时，其间隙不大于0.1mm。

2.4 压力计：Ｕ形压力计，由外径为9mm的，具有标准厚度的玻璃管制成。

2.5 抽气装置：用小型电磁泵，也可用抽气球。

2.6 滤纸：采用符合国标的中速定量滤纸。

2.7 分析天平：分度值为1mg。

2.8 计时秒表：精确读到0.5s。

2.9 烘干箱。

3 材料

3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。4仪器校准

4.1漏气检查。将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。如发现漏气，用活塞油脂加以密封。

4.2试料层体积的测定

4.2.1 用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。从圆筒中倒出水银，称量，精确至0.05g。重复几次测定，到数值基本不变为止。然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层。再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。

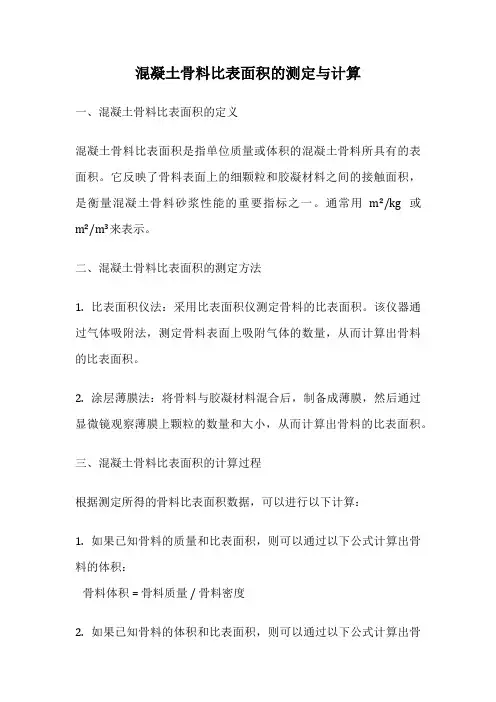

混凝土骨料比表面积的测定与计算

一、混凝土骨料比表面积的定义

混凝土骨料比表面积是指单位质量或体积的混凝土骨料所具有的表面积。它反映了骨料表面上的细颗粒和胶凝材料之间的接触面积，是衡量混凝土骨料砂浆性能的重要指标之一。通常用m²/kg或m²/m³来表示。

二、混凝土骨料比表面积的测定方法

1. 比表面积仪法：采用比表面积仪测定骨料的比表面积。该仪器通过气体吸附法，测定骨料表面上吸附气体的数量，从而计算出骨料的比表面积。

2. 涂层薄膜法：将骨料与胶凝材料混合后，制备成薄膜，然后通过显微镜观察薄膜上颗粒的数量和大小，从而计算出骨料的比表面积。

三、混凝土骨料比表面积的计算过程

根据测定所得的骨料比表面积数据，可以进行以下计算：

1. 如果已知骨料的质量和比表面积，则可以通过以下公式计算出骨料的体积：

骨料体积 = 骨料质量 / 骨料密度

2. 如果已知骨料的体积和比表面积，则可以通过以下公式计算出骨料的质量：

骨料质量 = 骨料体积 x 骨料密度

3. 如果已知混凝土中骨料的质量、体积和比表面积，则可以通过以下公式计算出混凝土中骨料的比例：

混凝土中骨料的比例 = 骨料质量 / (混凝土总质量 - 水的质量)

四、总结

混凝土骨料比表面积的测定和计算是评价混凝土骨料性能的重要手段之一。通过测定骨料的比表面积，可以了解骨料表面的细颗粒数量和大小，从而评估混凝土的工作性能和抗裂性能。在混凝土配合比设计和质量控制中，合理计算和利用混凝土骨料比表面积，可以提高混凝土的性能和耐久性。

为了保证混凝土骨料比表面积的准确测定和计算，我们应选择合适的测定方法和仪器，并遵循标准操作规程。同时，还应注意骨料的质量和密度等参数的准确测定，以确保计算结果的准确性。只有在科学、规范的基础上，才能更好地应用混凝土骨料比表面积的测定与计算，提高混凝土的工程质量和使用性能。
