聚醚酰亚胺 标准

- 1 - peek化学成分

Peek是一种高性能聚合物材料，其化学成分主要是聚醚酰亚胺(Polyetheretherketone)。这种材料具有优异的机械性能、化学稳定性和耐高温性能，被广泛应用于航空、医疗、电子、汽车等领域。

Peek是一种无色透明的固体，具有良好的隔热性和抗辐射性。其化学结构中含有苯环和醚键，这使得Peek具有优异的耐化学腐蚀性能和耐高温性能。Peek可以在高温条件下长期运行，最高使用温度可以达到250℃以上。

Peek在医疗领域中被广泛应用于制造人工关节、牙科和骨科植入物等医疗器械。Peek具有良好的生物相容性和良好的耐久性，不会对人体产生有害的反应。

总之，Peek作为一种高性能聚合物材料，其化学成分聚醚酰亚胺具有优异的机械性能、化学稳定性和耐高温性能，被广泛应用于各个领域。

聚酰亚胺

附件1：外文资料翻译译文

含有非共面的2，2'－二甲基－4，4'－二苯基单元

和纽结性的二苯甲撑键的高度有机可溶解的

聚醚酰亚胺的合成和特征

两种新的双醚酐2，2'－二甲基－4，4'－双[4-（3，4－二羧基苯氧基）]二苯基二酐（4A）和双[4-（3，4－二羧基苯氧基）苯基]二苯甲烷二酐（4B）可以由三步反应制得。首先，由4－硝基邻苯二甲腈分别与2，2'－二甲基二苯基－4，4'－二醇和双（4－羧基苯基）二苯甲烷发生硝基取代，然后双醚四腈在碱性条件下水解和随后的双醚四酸脱水。一系列的新的高度有机可溶解的聚醚酰亚胺采用常规的两步合成法由双醚二酐和各样的二胺制得。制得的聚醚酰亚胺固有粘度在0.55－0.81dL/g范围内。GPC测量显示这些聚合物的数均分子量和重均分子量分别高达45000和82000所有的聚合物表现出典型的无定型衍射图样。几乎所有的聚醚酰亚胺都表现出优良的溶解性以及容易在不同的溶剂中，例如N－甲基－2－吡咯烷酮，N,N－二甲基乙酰胺（DMAC），N,N－二甲基甲酰胺，吡啶，环己酮，四氢呋喃和氯仿。这些聚合物的玻璃化转变温度在224－256℃范围内。热重分析表明这些聚合物都是稳定的，在氮气下10％重量损失点在489℃以上。等温重量分析结果说明这些聚合物在350℃的静态空气中等温老化的重量损失都在7.0－10.5％。具有韧性和柔性的聚合物膜可以通过其DMAC溶液浇注制得。这些膜的抗张强度具有84－116MPa，抗张模量具有1.9－2.7GPa。

引言

芳香族聚酰亚胺由于其突出的热稳定性,因具有低介电常数而有优良的电绝缘性,对常用基材具有好的黏附性,以及卓越的化学稳定性,及其在半导体和电子封装工业领域被广泛的应用。但是由于最初的聚酰亚胺是不溶不熔的,它们在许多领域的应用受到限制。因此,目前已经进行了大量的研究来寻找新的方法来绕过这些局限性.

改变聚酰亚胺回避化学结构的通用方法是引入柔性基团和/或庞大的单元到聚合物主链中。聚醚酰亚胺作为芳香族的亲核取代反应产物得到迅速发展，又成为与市场需要接轨的高性能的而且能够用注射挤出工艺制造的聚合物。General

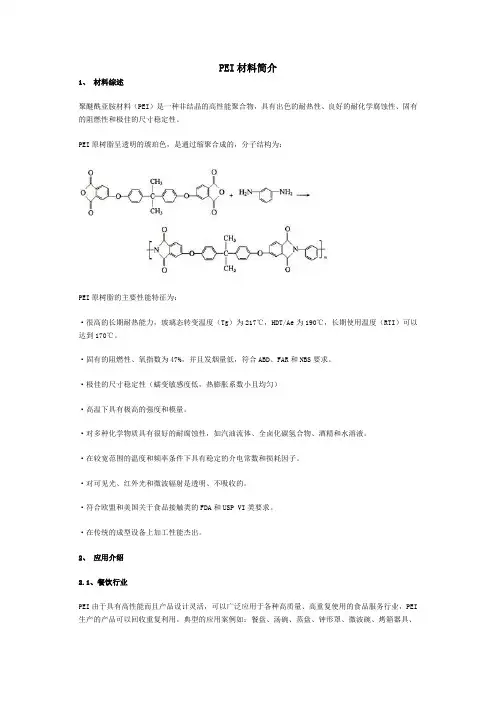

PEI材料简介

1、 材料综述

聚醚酰亚胺材料（PEI）是一种非结晶的高性能聚合物，具有出色的耐热性、良好的耐化学腐蚀性、固有的阻燃性和极佳的尺寸稳定性。

PEI原树脂呈透明的琥珀色，是通过缩聚合成的，分子结构为：

PEI原树脂的主要性能特征为：

·很高的长期耐热能力，玻璃态转变温度（Tg）为217℃，HDT/Ae为190℃，长期使用温度（RTI）可以达到170℃。

·固有的阻燃性、氧指数为47%，并且发烟量低，符合ABD、FAR和NBS要求。

·极佳的尺寸稳定性（蠕变敏感度低，热膨胀系数小且均匀）

·高温下具有极高的强度和模量。

·对多种化学物质具有很好的耐腐蚀性，如汽油流体、全卤化碳氢合物、酒精和水溶液。

·在较宽范围的温度和频率条件下具有稳定的介电常数和损耗因子。

·对可见光、红外光和微波辐射是透明、不吸收的。

·符合欧盟和美国关于食品接触类的FDA和USP VI类要求。

·在传统的成型设备上加工性能杰出。

2、 应用介绍

2.1、餐饮行业

PEI由于具有高性能而且产品设计灵活，可以广泛应用于各种高质量、高重复使用的食品服务行业，PEI生产的产品可以回收重复利用。典型的应用案例如：餐盘、汤碗、蒸盘、钟形罩、微波碗、烤箱器具、烹饪用具和可以重复使用的飞机餐具等。

餐饮行业中使用PEI材料可以满足以下功能：

·干燥烘箱中可以承受200℃温度

·出色的红外和微波透过性，可以快速加热食品

·在组合蒸锅和热接触器中再加热

·经过1000个使用周期（使用清洁剂在洗碗机中清洗），其性能保持不变

·非常出色的抗着色性能，即使是染色能力最强的东西也不能将其染色（如调味番茄酱、烤肉调味酱等）。

·符合FDA、欧盟和美国等国家地区的食物接触规定

·耐大多数烹饪油和油脂

·长时间、高温条件下保持水解稳定性

·不烫手，加热结束后可以轻松拿起PEI加热盘

2.2、医疗器械

PEI树脂可以用于生产需要重复使用的医疗设备，如消毒盒、活栓、牙科设备、吸液管等。

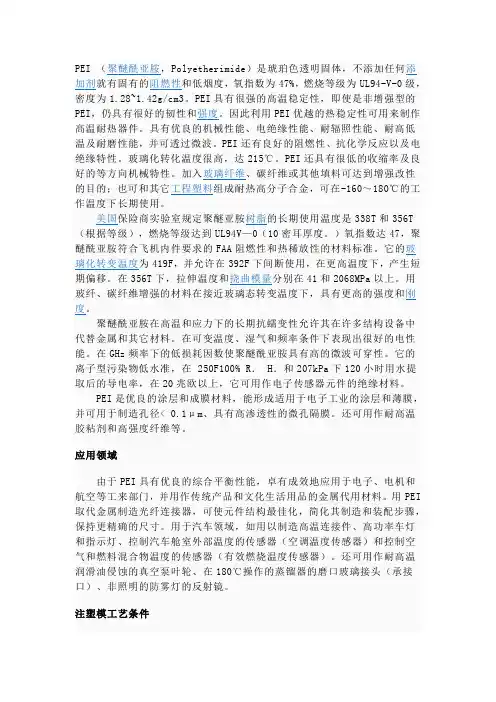

PEI （聚醚酰亚胺，Polyetherimide）是琥珀色透明固体，不添加任何添加剂就有固有的阻燃性和低烟度，氧指数为47%，燃烧等级为UL94-V-0级，密度为1.28~1.42g/cm3。PEI具有很强的高温稳定性，即使是非增强型的PEI，仍具有很好的韧性和强度。因此利用PEI优越的热稳定性可用来制作高温耐热器件。具有优良的机械性能、电绝缘性能、耐辐照性能、耐高低温及耐磨性能，并可透过微波。PEI还有良好的阻燃性、抗化学反应以及电绝缘特性。玻璃化转化温度很高，达215℃。PEI还具有很低的收缩率及良好的等方向机械特性。加入玻璃纤维、碳纤维或其他填料可达到增强改性的目的；也可和其它工程塑料组成耐热高分子合金，可在-160～180℃的工作温度下长期使用。

美国保险商实验室规定聚醚亚胺树脂的长期使用温度是338T和356T（根据等级），燃烧等级达到UL94V—0（10密耳厚度。）氧指数达47，聚醚酰亚胺符合飞机内件要求的FAA阻燃性和热稀放性的材料标准。它的玻璃化转变温度为419F，并允许在392F下间断使用，在更高温度下，产生短期偏移。在356T下，拉伸温度和挠曲模量分别在41和2068MPa以上。用玻纤、碳纤维增强的材料在接近玻璃态转变温度下，具有更高的强度和刚度。

聚醚酰亚胺在高温和应力下的长期抗蠕变性允许其在许多结构设备中代替金属和其它材料。在可变温度、湿气和频率条件下表现出很好的电性能。在GHz频率下的低损耗因数使聚醚酰亚胺具有高的微波可穿性。它的离子型污染物低水准，在 250F100% R． H．和207kPa下120小时用水提取后的导电率，在20兆欧以上，它可用作电子传感器元件的绝缘材料。

PEI是优良的涂层和成膜材料，能形成适用于电子工业的涂层和薄膜，并可用于制造孔径< 0.1μm、具有高渗透性的微孔隔膜。还可用作耐高温胶粘剂和高强度纤维等。

应用领域

由于PEI具有优良的综合平衡性能，卓有成效地应用于电子、电机和航空等工来部门，并用作传统产品和文化生活用品的金属代用材料。用PEI取代金属制造光纤连接器，可使元件结构最佳化，简化其制造和装配步骤，保持更精确的尺寸。用于汽车领域，如用以制造高温连接件、高功率车灯和指示灯、控制汽车舱室外部温度的传感器（空调温度传感器）和控制空气和燃料混合物温度的传感器（有效燃烧温度传感器）。还可用作耐高温润滑油侵蚀的真空泵叶轮、在180℃操作的蒸镏器的磨口玻璃接头（承接口）、非照明的防雾灯的反射镜。
