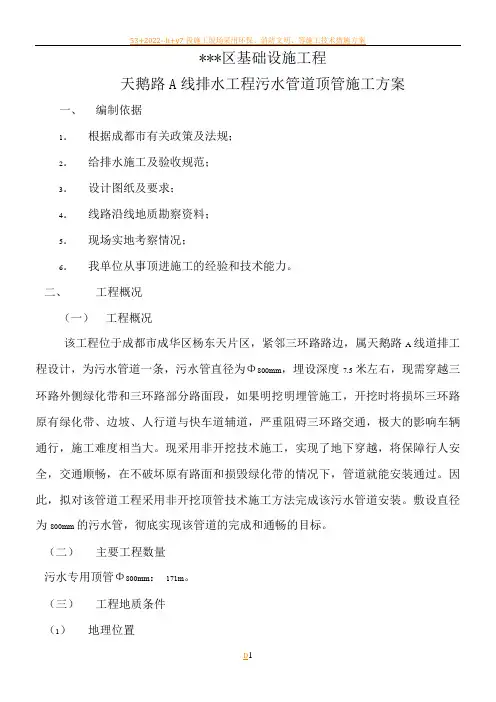

天鹅路A线排水工程污水管道顶管施工方案

一、 编制依据

1． 根据成都市有关政策及法规；

2． 给排水施工及验收规范；

3． 设计图纸及要求；

4． 线路沿线地质勘察资料；

5． 现场实地考察情况；

6． 我单位从事顶进施工的经验和技术能力。

二、 工程概况

（一） 工程概况

该工程位于成都市成华区杨东天片区，紧邻三环路路边，属天鹅路A线道排工程设计，为污水管道一条，污水管直径为Φ800mm，埋设深度7.5米左右，现需穿越三环路外侧绿化带和三环路部分路面段，如果明挖明埋管施工，开挖时将损坏三环路原有绿化带、边坡、人行道与快车道辅道，严重阻碍三环路交通，极大的影响车辆通行，施工难度相当大。现采用非开挖技术施工，实现了地下穿越，将保障行人安全，交通顺畅，在不破坏原有路面和损毁绿化带的情况下，管道就能安装通过。因此，拟对该管道工程采用非开挖顶管技术施工方法完成该污水管道安装。敷设直径为800mm的污水管，彻底实现该管道的完成和通畅的目标。

（二） 主要工程数量

污水专用顶管Φ800mm： 171m。

（三） 工程地质条件

（1） 地理位置 53+2022--h+y7段施工现场采用环保、消防文明、等施工技术措施方案

D2 该工程位于成都市成华区保和乡天鹅村，成渝立交与十陵立交之间，三环路外侧。

（2） 气象

场地所处于成都市为亚热带季风型气候，常年平均风速为1.2m/s，年平均风压140pa，年平均降雨量为900-1000mm，七、八月雨量集中，容易形成暴雨。

（3） 地形、地貌

该段污水管顶管沿线，道路完整，地形较平坦，建筑物稀少，相对高度差0.5m左右，地面一般坡度为0.2%左右。

（4） 地质概况

本工程表面0.4米为杂土层，湿润、松散不连接，可塑性为主，松散，干燥，分布不连续。0.4米以下为干硬性塑黄土，中密至密实，但粘结力非常好。而且硬性，膨胀性相当强，阳光照射开裂，但遇水成稀泥。地下水位很低且稀少，洪水季节潜水6.0m——10.0m，枯水季节潜水位12.0m左右，地层渗透性非常差，该管道洪水季节和枯水季节均置于地下水位以外，该工程施工时不需要考虑降水施工问题。

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

（一）准备工作

⑴测定管道中线、附属构筑物位置，并标出与管线冲突的地下、地上构筑物位置；

⑵核对永久性水准点，建立临时水准点；

⑶核对接入原有管道处高程；

⑷施放挖槽边线、堆土堆料界线及临时用地范围；

⑸中心桩、方向桩及水准点均设置固定可靠的栓桩、栓点和明显标志。

（二）给排水工程施工工艺流程

开始（施工准备）

污雨水沟槽开挖及排水

污水管道基础施工

污水管道安装

检 查 井 浇 筑 闭水试验 回填夯实

雨水井进水管施工

井圈、井座施工

井盖、水蓖子安装

结束 雨水管道基础施工

雨水管道安装

压实度检测

（一）沟槽开挖

1.开挖要求

⑴机械挖槽时，向操作人员详细交底，包括挖槽断面、堆土位置、现有地下管线情况及施工要求等。同时指定专人与司机配合，该人熟悉机械挖土有关安全操作规程，并及时丈量槽底高程和宽度，防止超挖或亏挖。

⑵单斗挖土机不宜在架空输电线路下工作，如在架空线路一侧工作时，与线路的垂直、水平安全距离，不应小于下表中的规定。

挖掘机与架空线路边线的最小安全距离

⑶人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动或破坏；挖槽挖出的土方，除必须外弃的外，应妥善安排堆放位置，结合本合同内的实际情况，堆土可沿沟槽呈线性堆放，堆土应在距槽边1.5m以外开始堆放，计划在槽边运输材料的一侧，其堆土边缘距沟槽边缘应控制在5m以外，以方便管件的运输，并每隔20m左右预留在下管的位置，方便吊车的工作，该处应加宽堆土距槽边的距离或少堆土。

⑷当沟槽两侧不能满足堆土要求时，应选择堆土场所和运土路线，随挖随运；在高压线下及边压器附近堆土，应按照供电局有关规定办理；靠房屋、墙壁堆土高度，不得超过椽高的1/3，同时不得超过1.5m，结构强度较差的墙体，不得靠墙堆放。

⑸机械挖槽，应确保槽底土不被扰动或破坏，设计槽底高程以上宜留20㎝左右一层不挖，待人工清挖。 输电线路电压

（kV） 垂直安全距离
