建筑用轻质隔墙板施工方案

花都4S店隔墙工程

轻

质

隔

墙

板

施

工

专

项

方

案

中山市创能新型建材有限公司

目 录

1编制依据 ………………………

2工程概况 ………………………

3施工安排 ………………………

4施工准备 ………………………

5施工方法及技术措施 ………………………

6各项施工管理措施 ………………………

7工程验收 ………………………

8主要节点做法 ………………………

1、编制依据

1.1《建筑隔墙用轻质条板行业标准》JG/T 169-2005

1.2《轻质条板内隔墙》10J113-1

2、工程概况

2.1 建筑概况

花都**汽车4S店，钢结构厂房。

2.2 隔墙板概况

本工程所用的板厚为 100mm，安装高度最高为9m，按照施工标准要求需额外增加钢构圈梁；结构柱间距6米，不需要再增加立柱。

3、施工安排

3.1轻质复合墙板安装施工从2016年 6 月开始，2016年 月结束。

3.2轻质复合墙板随施工进度运输到施工现场，并及时运至安装地点，避免过多占用现场场地和人为破损。

4、施工准备

4.1技术准备

4.1.1公司技术及施工人员必须熟悉设计施工图纸、设计变更洽商，充分理解设计意图；然后再进行翻样、加工。

4.1.2隔墙板安装技术人员根据设计施工图纸、设计变更洽商及相关规范要求，编制安装施工方案，并对施工人员进行书面及口头技术交底，让操作人员掌握操作要点。

4.1.3施工操作人员先测放隔墙板边线，我公司安装人员再根据翻样图，对号依次进行。

4.2施工准备

4.2. 1轻质复合墙板运至现场并验收完成，质量合格，资料齐全。

4.2.2轻质复合墙板安装地点清理干净，墙边线测放且验收完成。

第1篇

一、工程概况

本工程为某住宅小区的室内隔墙工程，采用轻质隔墙板作为主要材料。工程地点位于XX市XX区，建筑面积为XX平方米。工程主要包括客厅、卧室、卫生间等区域的隔墙施工。

二、施工准备

1. 材料准备：轻质隔墙板、粘结剂、钉子、膨胀螺丝、水泥、砂浆等。

2. 施工机具：切割机、电钻、水准仪、线锤、卷尺等。

3. 人员准备：施工队伍、技术人员、质量员、安全员等。

4. 施工方案编制：根据工程实际情况，编制详细的施工方案，包括施工工艺、质量保证措施、安全文明施工措施等。

三、施工工艺

1. 基层处理：将原有墙体表面清理干净，剔除松动、空鼓、开裂的部分，然后用水泥砂浆进行找平处理。

2. 放线定位：根据设计图纸，使用水准仪、线锤、卷尺等工具，对墙体进行放线定位。

3. 隔墙板安装：

（1）在基层上涂抹粘结剂，厚度约为5mm。

（2）将轻质隔墙板按照放线定位的要求放置在粘结剂上，确保板面平整、垂直。

（3）用膨胀螺丝将隔墙板固定在基层上，膨胀螺丝间距约为500mm。

（4）对隔墙板进行切割、拼接，确保缝隙严密。

4. 填充材料：在隔墙板缝隙处填充砂浆，确保填充饱满、密实。

5. 隔墙板表面处理：对隔墙板表面进行打磨、清洁，确保表面平整、无污渍。

四、质量保证措施

1. 严格按施工方案执行，确保施工质量。 2. 加强原材料检验，确保材料符合国家标准。

3. 定期进行自检、互检，发现问题及时整改。

4. 对施工过程中出现的问题进行记录、分析，总结经验教训。

五、安全文明施工措施

1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 严格遵守施工规范，确保施工质量。

4. 施工过程中，注意环境保护，减少噪音、粉尘等污染。

六、施工进度安排

1. 施工准备阶段：1周。

2. 隔墙板安装阶段：2周。

3. 隔墙板表面处理阶段：1周。

4. 施工验收阶段：1周。

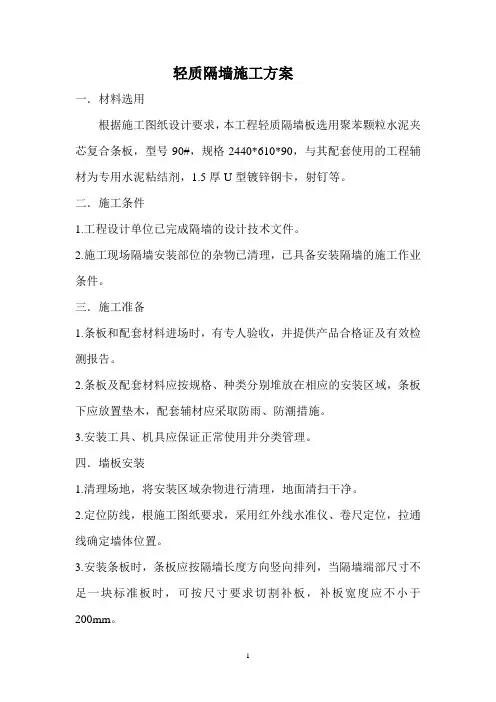

1 轻质隔墙施工方案

一．材料选用

根据施工图纸设计要求，本工程轻质隔墙板选用聚苯颗粒水泥夹芯复合条板，型号90#，规格2440*610*90，与其配套使用的工程辅材为专用水泥粘结剂，1.5厚U型镀锌钢卡，射钉等。

二．施工条件

1.工程设计单位已完成隔墙的设计技术文件。

2.施工现场隔墙安装部位的杂物已清理，已具备安装隔墙的施工作业条件。

三．施工准备

1.条板和配套材料进场时，有专人验收，并提供产品合格证及有效检测报告。

2.条板及配套材料应按规格、种类分别堆放在相应的安装区域，条板下应放置垫木，配套辅材应采取防雨、防潮措施。

3.安装工具、机具应保证正常使用并分类管理。

四．墙板安装

1.清理场地，将安装区域杂物进行清理，地面清扫干净。

2.定位防线，根施工图纸要求，采用红外线水准仪、卷尺定位，拉通线确定墙体位置。

3.安装条板时，条板应按隔墙长度方向竖向排列，当隔墙端部尺寸不足一块标准板时，可按尺寸要求切割补板，补板宽度应不小于200mm。 2 4.在限高以内安装条板时，相邻条板接板应错缝连接，错缝范围300mm以上，竖向接板的长度应不小于200mm。

5.条板隔墙与底板、顶板、梁、主体墙、柱的连接应采用镀锌U型钢卡连接，钢卡与砼、砌体间采用射钉固定，钢卡与钢质梁柱间采用焊接固定，且每个钢卡不少于四个焊点。钢卡的设置、固定应符合以下要求：

5.1) 条板隔墙与底板、顶板、梁的接缝处，钢卡间距应不大于600mm。

5.2）条板隔墙与主体墙、柱的接缝处，钢卡间距应不大于1000mm。

5.3）接板安装的条板隔墙，每块条板不应少于2个钢卡。

6.条板与砼、钢结构层接缝处，预留伸缩缝，缝宽8-10mm，并用泡沫嵌缝剂填缝。

7.条板与条板竖向接板时，对接部位应加￠6*250mm钢筋斜向打入，加强连接。

8.隔墙与隔墙连接处（直角连接、十字连接、丁字连接、任意角连接），对接部位应加￠6*250mm钢筋斜向打入，间距应不大于800mm。

卜蜂莲花水晶·卡芭拉店装饰工程

轻

质

隔

墙

施

工

方

案

大秦建设集团有限责任公司

卜蜂莲花项目部

目 录

一、工程概况······························1

二、编制依据······························1

三、作业条件······························1

四、工程安排、部署························1

五、施工程序要点及操作方法················2

六、工程质量保证措施······················3

七、施工注意事项··························4

八、成品保护······························5

九、安全技术措施及文明施工················5

一、 工程概况

卜蜂莲花水晶·卡芭拉店装饰工程 ，位于西安市未央区凤城八路以北，渭滨路以西，本工程为商业工程，框架结构，室内装饰隔墙部分采用轻质隔墙板。

二、 编制依据

1、98建筑标准设计图案98J3（T）墙身为轻质内隔墙DBJ04—07098

2、建筑装饰工程质量验收规范GB50210—2001

三、作业条件：

1、结构框架已经施工完毕，且砼已达到设计标准强度。

2、楼层工作面处清理冲洗干净、楼板砼面密实坚固。

3、结构框架砼面密实，没有进行粗装修抹灰，楼地面面层没有施工，基层清理干净。

4、工程图纸中安装位置、标高明确，对现场施工工作人员交底清晰。

5、各特殊工种已经培训合格并持上岗证，用电及机械操作安全交底落实到人。

四、 工程安排部署

对轻质内隔墙工程我们将高度重视，在贯彻执行新的施工质量验收规范中，塑造精品工程，现做如下的安排部署。

1、在保证质量的基础上，建立完善的管理体系，合理划分各施工班组，施工段协商施工，确保工程有序进行。 2、施工准备工作
