气化炉的制作方法和原理

气化炉原理和构造

硬件型号：中邦30KGLNG气化炉

系统版本：气化炉系统

气化炉原理和构造：秸秆等生物质在高温缺氧下，产生能量转化过程，碳、氢、氧等元素的原子按照化学键的成键原理，生成一氧化碳、甲烷、氢气等可燃性气体。 当燃料投入炉膛内燃烧，产生大量一氧化碳、甲烷和氢气时，燃气自动导入分离系统，执行脱焦油、脱烟尘、脱水蒸气的净化程序，从而产生燃气，通过管道输送到燃气灶，点燃或电子打火即可使用。

（图片来源于互联网）

气化炉采用电子打火，随用随点，温度高达900 ℃以上，干净卫生，既能在农村使用，也能满足城镇居民需求，是很好用的一种炉子。

气化炉的特点主要有：

1.用途广，可以炒菜、做饭，也可以供暖、洗浴等；

2.原料多，农作物秸秆如麦秸、谷壳、玉米杆芯、棉梗、豆秸花生壳以及杂草、树枝、锯末、酒糟、蔗渣、食用菌下脚料、晒干牛粪等都可以用来作为气化炉的原料，且属于可再生资源；

3.节能，秸秆是农林废弃物，气化炉将其废物利用，节能环保，而且150斤秸秆相当于一瓶液化气，比普通柴灶节约70%以上；

4.安全，不用钢瓶装气，无压力爆炸和有害所体泄露危险；

5.实用，一次生火，长期使用，封火时间长达3-5天，全天候随时供气，一次加料可连续燃烧几个小时。

化工厂气化炉原理和构造

气化炉是化工生产过程中的关键设备之一，主要用于将燃料或其他材料在高温下进行转化，生成可用于生产的气体或液体化合物。下面介绍气化炉的原理和构造。

一、气化炉的原理

气化炉是通过高温和压力将燃料或其他材料（如煤、木材、农作物秸秆等）转化为可用于生产的气体或液体化合物的过程。化学反应的本质是将化合物分子中的化学键（如碳氢化学键）断裂，产生一系列的化学反应，如氧化、还原、水解等。气化炉中的高温和压力条件可以大幅提高化学反应速率和转化率。

具体来说，气化炉的原理是在高温、高压、缺氧或贫氧的条件下，燃料分子经过热解、裂解后生成气体，同时还有部分残留物质（如灰分和焦炭）和液体化合物。根据不同气化炉的设计和操作方式，气体可以被直接使用或进行进一步的加工提纯。

二、气化炉的构造

气化炉的构造根据不同的气化方式和处理材料的不同，设计形式也有所不同。一般来说，一个典型的气化炉主要由以下几个部分组成：

1. 加料系统：负责将燃料或其他材料添加到气化炉中，通常包括送料机、传送带和配料系统等部分。 2. 加热系统：负责提供高温高压的条件，使材料热解分解，生成气体。加热系统通常包括燃烧室、燃料供应系统、高温炉壁和蒸汽锅炉等部分。

3. 废气处理系统：处理气化炉中产生的废气，以减少对环境的污染和提高气体利用效率。废气处理系统包括气体净化塔、尾气冷却器、脱硫、脱氮和脱氯等设备。

4. 气体处理系统：对产生的气体进行提纯和加工。气体处理设备包括分离塔、吸收塔、冷凝器和液体收集器等。

总的来说，气化炉的构造和设计取决于材料和气化方式的不同。气化炉的原理和构造不仅是化工专业中的一门经典学科，同时也是很多实际生产过程的基础。仔细研究气化炉的运作原理和有效构造，能够为实际制造和应用气化炉技术提供有力的指导。

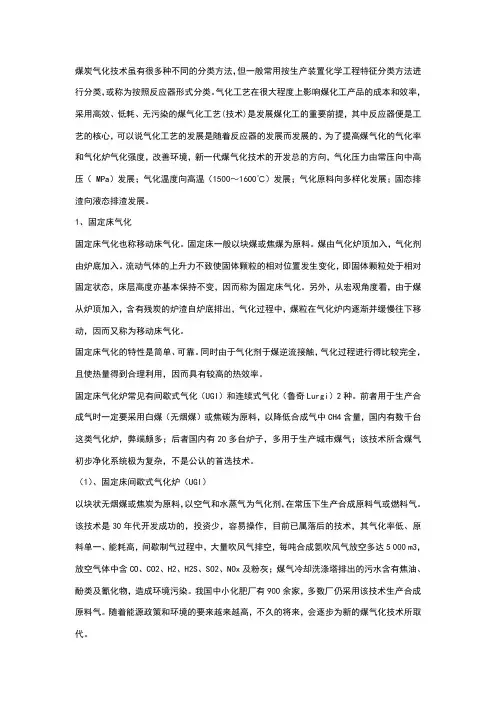

煤炭气化技术虽有很多种不同的分类方法，但一般常用按生产装置化学工程特征分类方法进行分类，或称为按照反应器形式分类。气化工艺在很大程度上影响煤化工产品的成本和效率，采用高效、低耗、无污染的煤气化工艺(技术)是发展煤化工的重要前提，其中反应器便是工艺的核心，可以说气化工艺的发展是随着反应器的发展而发展的，为了提高煤气化的气化率和气化炉气化强度，改善环境，新一代煤气化技术的开发总的方向，气化压力由常压向中高压（ MPa）发展；气化温度向高温（1500～1600℃）发展；气化原料向多样化发展；固态排渣向液态排渣发展。

1、固定床气化

固定床气化也称移动床气化。固定床一般以块煤或焦煤为原料。煤由气化炉顶加入，气化剂由炉底加入。流动气体的上升力不致使固体颗粒的相对位置发生变化，即固体颗粒处于相对固定状态，床层高度亦基本保持不变，因而称为固定床气化。另外，从宏观角度看，由于煤从炉顶加入，含有残炭的炉渣自炉底排出，气化过程中，煤粒在气化炉内逐渐并缓慢往下移动，因而又称为移动床气化。

固定床气化的特性是简单、可靠。同时由于气化剂于煤逆流接触，气化过程进行得比较完全，且使热量得到合理利用，因而具有较高的热效率。

固定床气化炉常见有间歇式气化（UGI）和连续式气化（鲁奇Lurgi）2种。前者用于生产合成气时一定要采用白煤（无烟煤）或焦碳为原料，以降低合成气中CH4含量，国内有数千台这类气化炉，弊端颇多；后者国内有20多台炉子，多用于生产城市煤气；该技术所含煤气初步净化系统极为复杂，不是公认的首选技术。

（1）、固定床间歇式气化炉（UGI）

以块状无烟煤或焦炭为原料，以空气和水蒸气为气化剂，在常压下生产合成原料气或燃料气。该技术是30年代开发成功的，投资少，容易操作，目前已属落后的技术，其气化率低、原料单一、能耗高，间歇制气过程中，大量吹风气排空，每吨合成氨吹风气放空多达5 000 m3，放空气体中含CO、CO2、H2、H2S、SO2、NOx及粉灰；煤气冷却洗涤塔排出的污水含有焦油、酚类及氰化物，造成环境污染。我国中小化肥厂有900余家，多数厂仍采用该技术生产合成原料气。随着能源政策和环境的要来越来越高，不久的将来，会逐步为新的煤气化技术所取代。 （2）、鲁奇气化炉

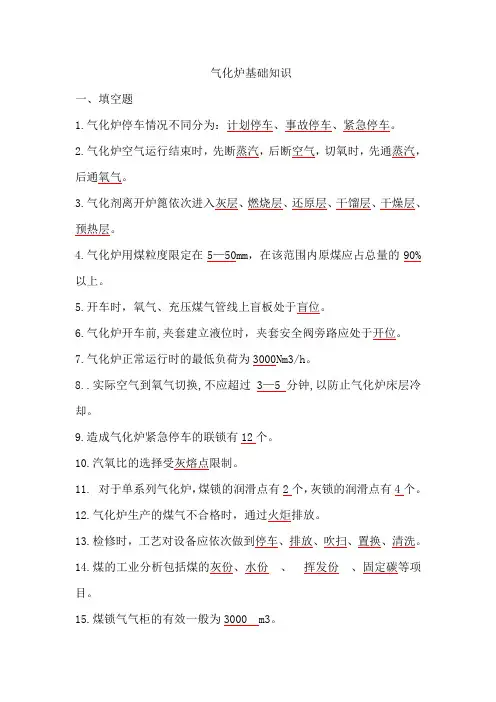

气化炉基础知识

一、填空题

1.气化炉停车情况不同分为：计划停车、事故停车、紧急停车。

2.气化炉空气运行结束时，先断蒸汽，后断空气，切氧时，先通蒸汽，后通氧气。

3.气化剂离开炉篦依次进入灰层、燃烧层、还原层、干馏层、干燥层、预热层。

4.气化炉用煤粒度限定在5—50mm，在该范围内原煤应占总量的90%以上。

5.开车时，氧气、充压煤气管线上盲板处于盲位。

6.气化炉开车前,夹套建立液位时，夹套安全阀旁路应处于开位。

7.气化炉正常运行时的最低负荷为3000Nm3/h。

8..实际空气到氧气切换,不应超过3—5分钟,以防止气化炉床层冷却。

9.造成气化炉紧急停车的联锁有12个。

10.汽氧比的选择受灰熔点限制。

11. 对于单系列气化炉，煤锁的润滑点有2个，灰锁的润滑点有4个。

12.气化炉生产的煤气不合格时，通过火炬排放。

13.检修时，工艺对设备应依次做到停车、排放、吹扫、置换、清洗。

14.煤的工业分析包括煤的灰份、水份 、 挥发份

、固定碳等项目。

15.煤锁气气柜的有效一般为3000 m3。

16.压力容器的安全附件主要指爆破片、安全阀、压力表、液位计、温度计等

17.三级巡检指的是哪三级：厂级 、车间级、班组级。

18.鲁奇加压气化炉炉篦减速机润滑油脂牌号是680#中负荷工业齿轮油，首次加油量300升，润滑周期8000小时 。其他工号单级泵润滑油脂牌号是46#抗磨液压油，首次加油量 0.3~ 0.5 升，润滑周期 6个月。

19.鲁奇加压气化炉中低压锅炉水分析内容是PH 、电导率，控制指标各是 8.5~9.2 、 0.3 。

20.煤锁操作有现场手动、控制室手动、半自动、全自动四种操作方式。

21.气化炉出口煤气中CO2升高，CO降低,说明炉内温度低。

22.气化炉空气运行结束时，先断蒸汽，后断空气，切氧时，先通蒸汽，后通氧气。

23.气化压力升高，CH4、CO2含量升高，CO、H2含量降低，O2耗量降低。
