6 自动喷淋灭火系统操作使用说明

自动喷淋系统由喷淋泵、稳压泵、湿式报警阀、喷淋柱干支管道及喷头组成。

系统正常状态下，各水泵控制柜的转换开关都处于自动状态，正常的水压下降由稳压泵通过湿式报警阀的旁通管自动补给，使管网水压始终处在一个正常范围内。当发生火灾时，火灾部位喷头由于温度上升自动爆裂开始喷水灭火，由于管网水流动，水流开关动作报警；由于出水量过大，稳压系统不能满足要求，湿式报警阀主阀打开，湿式报警阀处的压力开关由于水压触点接通，启动喷淋主泵供水。

当遇到火灾时如喷头已破裂喷水灭火，而喷淋泵不能自动启动，消防中心人员应手动启动，如仍不能启动喷淋泵则应通知相关人员去水泵房手动启动喷淋泵。

自动喷淋灭火系统的施工方案

1、管网安装

1.1管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

1.2在具有腐蚀性的场所安装管网前，应按设计要求对管子、管件等进行防腐处理。

1.3管网安装，直径≤DN50的管道采用螺纹连接，直径＞DN50的管道采用沟槽连接。连接后，均不得减小管道的通水横断面面积。

1.4螺纹连接应符合下列要求：

1.4.1管子宜采用机械切割，切割面不得有飞边、毛刺；管子螺纹密封面应符合现行国家标准《普通螺纹 基本尺寸要求》、《普通螺纹 公差与配合》、《管路旋入端螺纹尺寸系列》的有关规定；

1.4.2当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头；

1.4.3螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。

1.5管道支架、吊架、防晃支架的安装应符合下列要求：

1.5.1管道应固定牢固；管道支架或吊架之间的距离不应大于下表规定。

管道支架或吊架之间的距离

公称直径（mm） 25 32 40 50 70 80 100 12 15 20 25 30

距离（mm） 3. 4. 4.5 5.0 6. 8.0 8.5 7. 8. 9. 11 12

1.5.2管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定；

1.5.3管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm；

1.5.4配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个；当喷头之间距离小于1.8m，可隔段设置吊架，但吊架的间距不宜大于3.6m；

1.5.5当管子的公称直径等于或大于50mm，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架；

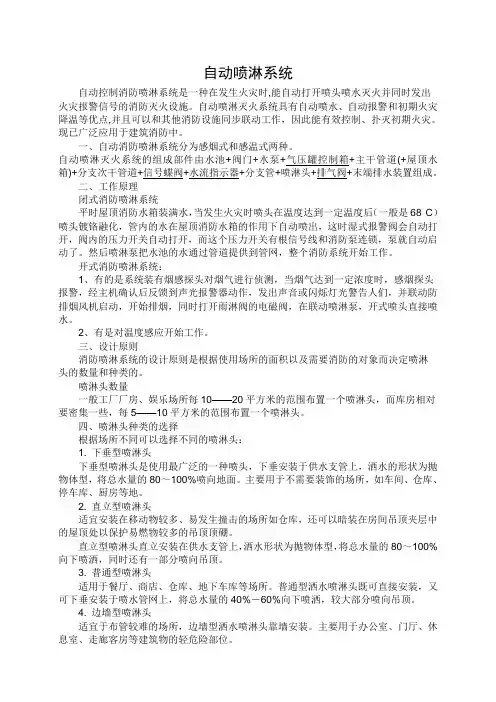

自动喷淋系统

自动控制消防喷淋系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火灾报警信号的消防灭火设施。自动喷淋灭火系统具有自动喷水、自动报警和初期火灾降温等优点,并且可以和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。现已广泛应用于建筑消防中。

一、自动消防喷淋系统分为感烟式和感温式两种。

自动喷淋灭火系统的组成部件由水池+阀门+水泵+气压罐控制箱+主干管道(+屋顶水箱)+分支次干管道+信号蝶阀+水流指示器+分支管+喷淋头+排气阀+末端排水装置组成。

二、工作原理

闭式消防喷淋系统

平时屋顶消防水箱装满水，当发生火灾时喷头在温度达到一定温度后（一般是68°C）喷头镀铬融化，管内的水在屋顶消防水箱的作用下自动喷出，这时湿式报警阀会自动打开，阀内的压力开关自动打开，而这个压力开关有根信号线和消防泵连锁，泵就自动启动了。然后喷淋泵把水池的水通过管道提供到管网，整个消防系统开始工作。

开式消防喷淋系统：

1、有的是系统装有烟感探头对烟气进行侦测，当烟气达到一定浓度时，感烟探头报警，经主机确认后反馈到声光报警器动作，发出声音或闪烁灯光警告人们，并联动防排烟风机启动，开始排烟，同时打开雨淋阀的电磁阀，在联动喷淋泵，开式喷头直接喷水。

2、有是对温度感应开始工作。

三、设计原则

消防喷淋系统的设计原则是根据使用场所的面积以及需要消防的对象而决定喷淋头的数量和种类的。

喷淋头数量

一般工厂厂房、娱乐场所每10——20平方米的范围布置一个喷淋头，而库房相对要密集一些，每5——10平方米的范围布置一个喷淋头。

四、喷淋头种类的选择

根据场所不同可以选择不同的喷淋头：

1. 下垂型喷淋头

下垂型喷淋头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的80～100%喷向地面。主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。

2. 直立型喷淋头

适宜安装在移动物较多、易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。

自动喷水灭火系统的分类与组成

自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关、管道系统、供水设施等组成。

自动喷水灭火系统,根据被保护建筑物的性质和火灾发生、发展特性的不同,可以有许多不同的系统形式。通常根据系统中所使用的喷头形式的不同,分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头,它是一种常闭喷头,喷头的感温、闭锁装置只有在预定的温度环境下,才会脱落,开启喷头。因此,在发生火灾时,这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头,开式喷头不带感温、闭锁装置,处于常开状态。发生火灾时,火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统

湿式自动喷水灭火系统,是世界上使用时间最长,应用最广泛,控火、灭火中使用频率最高的一种闭式自动喷水灭火系统,目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理

湿式自动喷水灭火系统一般包括:闭式喷头、管道系统、湿式报警阀和供水设备。湿式报警阀的上下管网内均充以压力水。当火灾发生时,火源周围环境温度上 升,导致火源上方的喷头开启、出水、管网压力下降,报警阀后压力下降致使阀板开启,接通管网和水源,供水灭火。与此同时,部分水由阀座上的凹形槽经报警阀的信号管,带动水力警铃发出报警信号。如果管网中设有水流指示器,水流指示器感应到水流流动,也可发出电信号。如果管网中设有压力开关,当管网水压下降到一定值时,也可发出电信号,启动水泵供水。

②系统的适用范围

湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外都可采用。
