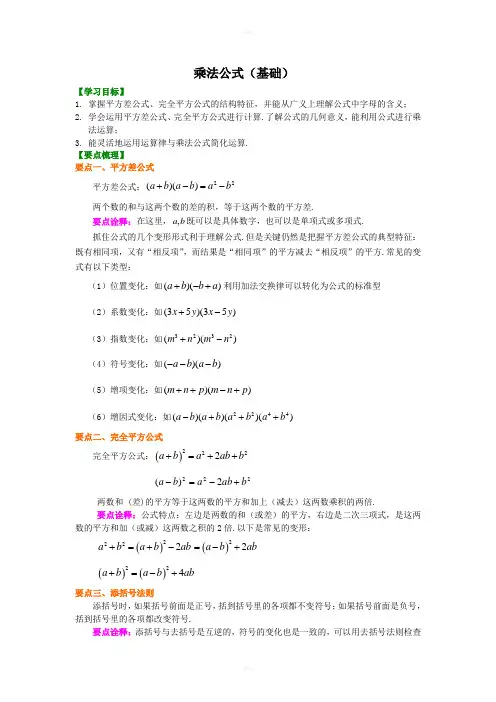

精品 乘法公式（基础）

【学习目标】

1. 掌握平方差公式、完全平方公式的结构特征，并能从广义上理解公式中字母的含义；

2. 学会运用平方差公式、完全平方公式进行计算.了解公式的几何意义，能利用公式进行乘法运算；

3. 能灵活地运用运算律与乘法公式简化运算.

【要点梳理】

要点一、平方差公式

平方差公式：22()()ababab

两个数的和与这两个数的差的积，等于这两个数的平方差.

要点诠释：在这里，ba,既可以是具体数字，也可以是单项式或多项式.

抓住公式的几个变形形式利于理解公式.但是关键仍然是把握平方差公式的典型特征：既有相同项，又有“相反项”，而结果是“相同项”的平方减去“相反项”的平方.常见的变式有以下类型：

（1）位置变化：如()()abba利用加法交换律可以转化为公式的标准型

（2）系数变化：如(35)(35)xyxy

（3）指数变化：如3232()()mnmn

（4）符号变化：如()()abab

（5）增项变化：如()()mnpmnp

（6）增因式变化：如2244()()()()abababab

要点二、完全平方公式

完全平方公式：2222abaabb

2222)(bababa

两数和 (差)的平方等于这两数的平方和加上（减去）这两数乘积的两倍.

要点诠释：公式特点：左边是两数的和（或差）的平方，右边是二次三项式，是这两数的平方和加（或减）这两数之积的2倍.以下是常见的变形：

2222ababab22abab

224ababab

要点三、添括号法则

添括号时，如果括号前面是正号，括到括号里的各项都不变符号；如果括号前面是负号，括到括号里的各项都改变符号.

要点诠释：添括号与去括号是互逆的，符号的变化也是一致的，可以用去括号法则检查可编辑

无功补偿容量计算

一、无功补偿装置介绍

现在市场上的无功补偿装置主要分为固定电容器组、分组投切电容器组、有载调压式电容器组、SVC和SVG。下面介绍下各种补偿装置的特点。

1) 固定电容器组。其特点是价格便宜，运行方式简单，投切间隔时间长。但它对于补偿变化的无功功率效果不好，因为它只能选择全部无功补偿投入或全部无功补偿切出，从而可能造成从补偿不足直接补偿到过补偿，且投切间隔时间长无法满足对电压稳定的要求。而由于光照强度是不停变化的，利用光伏发电的光伏场发出的电能也跟着光伏能力的变化而不断变化，因此固定电容器组不适应光伏场的要求，不建议光伏项目中的无功补偿选用固定电容器组。

2) 分组投切电容器组。分组投切电容器组和固定电容器组的区别主要是将电容器组分为几组，在需要时逐组投入或切出电容器。但它仍然存在投切间隔时间长的问题，且分的组数较少，一般为2,3组(分的组数多了，投资和占地太大)，仍有过补偿的可能。因此分组投切电容器组适用于电力系统较坚强、对相应速度要求较低的场所。

3) 有载调压式电容器组。有载调压式电容器组和固定电容器组的区别主要是在电容器组

2前加上了一台有载调压主变。根据公式Q=2πfCU可知，电容器组产生的无功功率和端电压的平方成正比，故调节电容器组端电压可以调节电容器组产生的无功功率。有载调压式电容器组的投切间隔时间大大缩短，由原来的几分钟缩短为几秒钟。且有载调压主变档位较多，一般为,10档，每档的补偿无功功率不大，过补偿的可能性较小。因此分组投切电容器组适用于电8

力系统对光伏场要求一般的场所。 4) SVC。SVC全称为Static Var Compensator，即静态无功补偿装置。

SVC如上图所示接入系统中，电容器提供固定的容性无功Qc。电抗器提供滞后的无功，大小连续可调。可以通过控制电抗器L上串联的两只反并联可控硅的触发角α来控制电抗器吸收

的无功功率的值。只要Q(负载)-Qc+Q(电抗器)=恒定值(或0)，功率因数就能保持恒定，VTCR

无功补偿原理

当电网电压的波形为正弦波，且电压与电流同相位时，电阻性电气设备如白炽灯、电热器等从电网上获得的功率P等于电压U和电流I的乘积，即：P=U×I。

电感性电气设备如电动机和变压器等由于在运行时需要建立磁场，此时所消耗的能量不能转化为有功功率，故被称为无功功率Q。此时电流滞后电压一个角度f。在选择变配电设备时所根据的是视在功率S，即有功功率和无功功率的几何和：

S =（P2 + Q2）1/2

无功功率为:

Q=（S2 - P2）1/2

有功功率与视在功率的比值为功率因数:

cosf=P/S

无功功率的传输加重了电网负荷，使电网损耗增加，故需对其进行就近和就地补偿。并联电容器可补偿或平衡电气设备的感性无功功率。当容性无功功率QC等于感性无功功率QL时，电网只传输有功功率P。根据国家有关规定，高压用户的功率因数应达到0.9以上，低压用户的功率因数应达到0.85以上。

如果选择电容器功率为Qc，则功率因数为：

cosf= P/ (P2 + (QL- QC)2)1/2

在实际工程中首先应根据负荷情况和供电部门的要求确定补偿后所需达到的功率因数值，然后再计算电容器的安装容量：

Qc = P(tanf1 - tanf2) 式中:

Qc一电容器的安装容量，kvar

P一系统的有功功率，kW

tanf1一补偿前的功率因数角

tanf2一补偿后的功率因数角

采用查表法也可确定电容器的安装容量。

无功补偿相关名词注释

2008-05-25 11:08

无功功率补偿

无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿，这就是无功功率补偿的基本原理。

力率电费

是指电力用户感性负载无功消耗量过大，造成功率因数低于国家标准，从而按电费额的百分比追收的电费（详细了解力率电费调整办法）。

无功补偿ck比值计算方法

我们需要了解无功补偿ck比值的定义。无功补偿ck比值是指电容器和电抗器在无功补偿中所起作用的比例关系。根据无功补偿ck比值的不同，无功补偿可以分为电容器补偿和电抗器补偿。当ck比值为正时，电容器补偿起主要作用；当ck比值为负时，电抗器补偿起主要作用。

接下来，我们将介绍无功补偿ck比值的具体计算方法。无功补偿ck比值的计算公式如下：

ck比值 = (Qc - Qd) / Qd

其中，Qc表示电容器补偿的无功功率，Qd表示电抗器补偿的无功功率。在实际计算中，我们可以通过测量电容器和电抗器的无功功率来得到这两个值。

对于电容器补偿，我们可以通过测量电容器的电流和电压来计算其无功功率。电容器的无功功率可以表示为：

Qc = √3 * Uc * Ic * sin(φc)

其中，Uc表示电容器的电压，Ic表示电容器的电流，φc表示电容器的功率因数。

然后，对于电抗器补偿，我们可以通过测量电抗器的电流和电压来计算其无功功率。电抗器的无功功率可以表示为：

Qd = √3 * Ud * Id * sin(φd)

其中，Ud表示电抗器的电压，Id表示电抗器的电流，φd表示电抗器的功率因数。

将Qc和Qd代入无功补偿ck比值的计算公式中，即可得到无功补偿ck比值。

除了通过测量得到Qc和Qd来计算ck比值，还可以通过进行仿真计算来得到ck比值。在仿真计算中，我们可以根据电力系统的参数和负荷情况，模拟电容器和电抗器的无功功率，然后代入ck比值的计算公式中进行计算。

无功补偿ck比值的计算方法是通过测量或仿真得到电容器补偿和电抗器补偿的无功功率，然后代入ck比值的计算公式中进行计算。通过计算得到的ck比值可以用来评价无功补偿的效果，为电力系统的运行和调节提供重要参考。

希望本文能够帮助读者更好地理解无功补偿ck比值的计算方法，并在实际应用中发挥作用。同时，也希望读者能够深入学习和研究无功补偿的相关知识，为电力系统的优化和提高做出贡献。
