地下管道防腐蚀技术　孙永泰　（辽宁省辽中县水利化工设备厂辽宁辽中）　摘要埋地管道防腐蚀技术（物理防护和电化学防护），强调２种方法联合使用的必要性，对老管线实施“热点”保护，可取得较好　的保护效果，并可节省维修费用。　关键词地下管道涂层防蚀　中图分类号ＴＧ１７４　文献标识码Ｂ　一、前言　常用的防腐蚀技术分电化学法和物理法两种。电化学法能　停止或减缓腐蚀反应的进行；物理法通过表面绝缘可把需保护　的表面与腐蚀介质隔开。现有电化学法和物理法均可单独应用，　但把２种防腐蚀方法结合起来效果将更理想。裸管可采用阴极　保护，但保护电流大，运行费用高，对附近金属设施干扰严重，这　种干扰从技术上很难或根本得不到有效控制。　二、物理防护法　物理防腐蚀方法分有机材料涂层和无机材料涂层２种，有　机材料涂层又分２种，薄涂层和厚涂层。　各种广泛使用的涂料和包扎薄带属于薄涂层，厚度为　１００—５００　Ｉｘｍ；热敷沥青质膜，聚乙烯（ＰＥ）涂层，厚度＞１　ｍｍ，属　厚涂层。涂层是隔开腐蚀介质，但绝对的隔开是不可能的，因为　一切有机物质都具有一定的吸水性和透气性，时间长了易老　化。在造成涂层破损的机械影响中，以挤压和碰撞损坏为主，如　运输、装卸、摆管、下沟、回填、石头撞击等损伤。耐挤压性能试　验可知。塑料涂层比沥青涂层大的多，在高温下聚乙烯优于沥　青。从撞击损伤面看，高压聚乙烯只出现较小损伤而沥青损伤　大。从理化性质看（包括吸水性、水汽和氧的扩散），聚乙烯吸水　性最低，保持高电阻值。沥青电阻值降低可能由于涂层中有薄　弱点，使电介质进入。如果沥青层能达到１０４　ｎ・Ｉｎｚ绝缘电阻　值，则不致削弱沥青涂层的功效。同玻璃纤维作骨料的石油沥　青防腐层相比，薄聚乙烯（ＰＥ胶带）在现场缠绕可减少机械损　伤，若在车间缠绕，在运输中难免损坏。同时，在碎石和岩石区，　沥青涂层管需要垫砂子。　物理防护与电化学保护联合，阴极保护电流可集中在覆盖　层孑Ｌ隙和受到破坏的区域，使其免遭腐蚀，而覆盖层的作用主要　是降低保护电流。　三、电化学法　阴极保护是从电化学腐蚀原理出发，从根本上杜绝腐蚀的　发生，使被保护体成为阴极　而停止腐蚀。实现保护的方式分牺牲阳极法和外加电流法　２种。一般采用４个原则。（　程规模大宜采用外加电流，工程　规模小宜采用牺牲阳极。②防腐蚀层质量优良宜用牺牲阳极，也　可用外加电流。③高电阻率土壤不宜采用牺牲阳极。④相邻地下　构筑物密集时，不宜采用外加电流，这样容易造成干扰，但是对　于区域管网共同纳入保护时，可以采用外加电流。　一种令人满意、经济、有效的防腐蚀方法是涂一种适宜的优　质涂层加阴极保护。阴极保护费用与电流需要量成正比。管线有　良好涂层实施，阴极保护费用很低，仅为裸管保护费用的４％，　占管线总投资的１％。例如，美国一个阴极保护站一般可以保护　５０　ｋｍ，最长１４４　ｋｍ。国内“八三”输气管一个阴极站保护７７　ｋｍ。　影响保护长度主要靠绝缘层质量，质量越好，保护距离越长。沈　海输气管（ｑｂ５２９　ｍｍ￣７　ｍｍ）全长８８　ｋｍ，设三个站，一个站不　足３０　ｋｍ。其中原因是多方面的，如防腐层质量差，穿跨支架、支　墩时绝缘胶皮被破坏，破损处腐蚀将加剧。　物、渗透检测药剂，清理、清　洗干净后再进行补焊。　采用焊条电弧焊补焊，　焊前对坡口及两侧≥１００　ｍｍ　范围预热至８０℃，焊工持证　ＳＭＡＷ—ＦｅⅢ—６Ｇ—ｌ２，７５一　Ｆｅｆ３Ｊ，不允许使用工艺所给　以外的大直径焊条。立焊时，　采用Ｅ５０１５，　２．５　ｎｌｌｌｌ或　３．２　ｍｍ焊条，焊接电流，：＝　７０～９０　ＡＤＯ～１２０　Ａ，焊接电　图４砂轮打磨后示意图　压Ｕ＝２２～３２　Ｖ，坡口Ｖ焊＝３６，，－４２　ｍｍ／５０～５５　ｍｍ／）ｆｌ￣。焊前预热至　８Ｏ℃，层温８０＇－－１２０℃，焊后砂轮修磨补焊部位与周围母材平齐。　无损检测。检测范围在返修范围两侧端部加大５０　ｍｍ，按　ＪＢ／Ｔ　４７３０－－－２００５进行１００％超声Ｉ级合格，１００％磁粉Ｉ级合　格。外观清理。彻底除锈，涂底漆２遍，铁红醇酸底漆，每层漆膜　厚度３５　ｍ。　五、总结　对吸附塔产生的裂纹，分析裂纹产生原因，确认吸附塔外接　不连续保温层托圈结构引起严重的应力集中，从而导致吸附塔　出现裂纹。经多次研究，采取相应修复措施，取得圆满检修效果。　［编辑利文］　ｔＱＩｊｍｔｔＥｉｔｌｔｌｌｉ　２０１

1H413070 防腐蚀工程施工技术

1H413071 设备及管道防腐蚀工程施工方法

一、设备及管道腐蚀类型和防腐蚀措施

(二)设备及管道防腐措施

包括：介质处理、覆盖层、电化学保护、添加缓蚀剂。

用于土壤、淡水、海水等腐蚀性较强环境中的钢质管道，对覆盖层的防腐性能要求较高，通常称为管道防腐层。常用类型有：三层聚乙烯防腐层、环氧粉末防腐层、环氧煤沥青防腐层等。

二、涂料涂层施工方法

涂料涂层施工方法一般可分为刷涂法、滚涂法、空气喷涂法和高压无气喷涂法。

滚涂法适用于较大面积工件的涂装，较刷涂法效率高。

空气喷涂法是应用最广泛的一种涂装方法，几乎可适用于一切涂料品种，该方法的优点：可获得厚薄均匀、光滑平整的涂层。缺点是空气喷涂法涂料利用率较低，对空气的污染较严重。

高压无气喷涂优点：不仅节省了漆料，而且减少了污染，改善了劳动条件;工作效率较一般空气喷涂提高了数倍至十几倍;涂膜质量较好。适宜于大面积的物体涂装。

三、金属涂层施工方法

设备及管道表面金属涂层主要采用热喷涂法施工。

1.金属热喷涂类型。根据热源的不同，一般将金属热喷涂分为燃烧法和电加热法两大类。

2.金属热喷涂工艺。金属热喷涂工艺包括基体表面预处理.、热喷涂、后处理、精加工等过程。

四、衬里施工方法

1.块材衬里。块材衬里施工采用胶泥衬砌法，常用胶泥主要有水玻璃胶泥和树脂胶泥。

2.纤维增强塑料衬里施工。包括铺贴法和*法。

3.橡胶衬里。橡胶衬里施工是采用粘贴法。

4.塑料衬里。

5.铅衬里。铅衬里的方法分为衬铅与搪铅两种。铅衬里适用于常压或压力不高、温度较低和静载荷作用下工作的设备;真空操作的设备、受振动和有冲击的设备不宜采用。

五、阴极保护施工方法

阴极保护可采用强制电流阴极保护与牺牲阳极阴极保护两种方法。

常用牺牲阳极材料包括：镁及镁合金阳极、锌及锌合金阳极、铝合金阳极以及镁锌复合式阳极，其中铝合金阳极主要用于海洋环境中管道或设备的牺牲阳极保护。

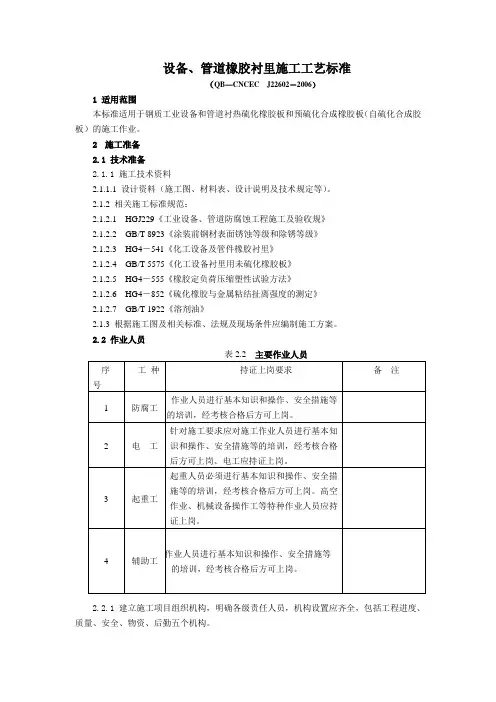

设备、管道橡胶衬里施工工艺标准

（QB—CNCEC J22602－2006）

1 适用范围

本标准适用于钢质工业设备和管道衬热硫化橡胶板和预硫化合成橡胶板（自硫化合成胶板）的施工作业。

2 施工准备

2.1 技术准备

2.1.1 施工技术资料

2.1.1.1 设计资料（施工图、材料表、设计说明及技术规定等）。

2.1.2 相关施工标准规范：

2.1.2.1 HGJ229《工业设备、管道防腐蚀工程施工及验收规》

2.1.2.2 GB/T 8923《涂装前钢材表面锈蚀等级和除锈等级》

2.1.2.3 HG4―541《化工设备及管件橡胶衬里》

2.1.2.4 GB/T 5575《化工设备衬里用未硫化橡胶板》

2.1.2.5 HG4―555《橡胶定负荷压缩塑性试验方法》

2.1.2.6 HG4―852《硫化橡胶与金属粘结扯离强度的测定》

2.1.2.7 GB/T 1922《溶剂油》

2.1.3 根据施工图及相关标准、法规及现场条件应编制施工方案。

2.2 作业人员

表2.2 主要作业人员

序

号 工 种 持证上岗要求 备 注

1 防腐工 作业人员进行基本知识和操作、安全措施等

等的培训，经考核合格后方可上岗。

2 电 工 针对施工要求应对施工作业人员进行基本知识和操作、安全措施等的培训，经考核合格后方可上岗。电工应持证上岗。

3 起重工 起重人员必须进行基本知识和操作、安全措施等的培训，经考核合格后方可上岗。高空作业、机械设备操作工等特种作业人员应持证上岗。

管道钢板内衬施工方案设计

1. 引言

管道钢板内衬是一种常见的防腐蚀措施，可以有效保护管道内壁，延长管道的使用寿命。本文将介绍管道钢板内衬的施工方案设计，包括选择适合的材料、施工方法和注意事项。

2. 材料选择

选择合适的内衬材料是施工方案设计的基础。常见的管道钢板内衬材料有以下几种：

2.1 软聚氨酯（PU）

软聚氨酯是一种具有良好耐磨性和耐腐蚀性的材料，适用于大多数一般输送介质。它可以提供良好的密封性能，有效防止介质泄漏。

2.2 聚四氟乙烯（PTFE）

聚四氟乙烯是一种具有极低摩擦系数和优异耐腐蚀性的材料，适用于高温和强腐蚀介质的输送。它具有优异的化学稳定性，可以耐受许多强酸、强碱和有机溶剂。 2.3 橡胶衬里

橡胶衬里是一种具有良好耐腐蚀性和耐磨性的材料，适用于一些特殊介质的输送，如腐蚀性介质、高温介质等。橡胶衬里可以有效地防止管道内壁被腐蚀，延长管道使用寿命。

3. 施工方法

选择合适的施工方法可以确保内衬材料的质量和施工效率。以下是几种常见的施工方法：

3.1 粘贴法

粘贴法是一种常用的施工方法，适用于软聚氨酯和橡胶衬里。首先将内衬材料剪裁成合适的尺寸，然后在管道内壁涂抹胶粘剂，将内衬材料粘贴在管道内壁上，并确保贴合紧密。最后，用压力滚筒将内衬材料压平，使其与管道内壁完全贴合。

3.2 热熔法

热熔法适用于聚四氟乙烯等高温材料的施工。首先将内衬材料的一侧加热至熔点，然后将其贴合在管道内壁上，使用适当的工具将其压平和固定。热熔法可以确保内衬材料与管道内壁之间形成均匀的牢固结合。 3.3 机械法

机械法适用于某些特殊的内衬材料，如金属内衬。机械法施工需要使用特殊的机械设备将内衬材料插入管道内壁，并使用螺栓或焊接等方式将其固定。机械法施工需要较高的技术要求和施工经验。

4. 注意事项

在进行管道钢板内衬施工时，需要注意以下几点：

4.1 衬板质量检验

在施工前，要对所选用的衬板进行质量检验。检查衬板的厚度、硬度、耐腐蚀性能等指标是否符合要求，确保衬板质量达到标准。
