低频天线原理
低频天线原理
介绍
• 什么是低频天线？
• 低频天线的应用领域
基础知识
• 电磁波的频率范围
• 低频电磁波的特点
天线基本原理
• 什么是天线？
• 天线的作用原理
低频天线的工作原理
• 低频天线的结构
• 低频天线的工作原理
常见的低频天线类型
• 电偶极子天线 • 磁环天线
• 圆环天线
低频天线的性能参数
• 频带宽度
• 工作效率
• 增益和方向性
低频天线的优化设计
• 材料选择
• 天线尺寸与性能的权衡
• 地面平面的影响
结语
• 低频天线的重要性
• 未来发展趋势
以上是对低频天线原理的一份简单介绍，旨在帮助读者更好地了解低频天线的基础知识、工作原理和性能参数。深入学习天线原理可以更好地设计和优化低频天线的性能，提高无线通信系统的效果和可靠性。 介绍
低频天线是一种广泛应用于通信、广播和导航等领域的天线。它主要用于接收和发射低频电磁波信号，工作频率一般在几百千赫兹至几兆赫兹之间。低频天线的设计和优化需要深入了解其工作原理和性能参数，以满足特定应用的需求。
基础知识
低频电磁波的频率范围一般被定义为1千赫兹至3兆赫兹，较高的频率则属于中频和高频范围。低频电磁波具有较长的波长和较弱的传输能力，容易受到地形、建筑物和天气条件的影响。
天线基本原理
天线是一种能够将电磁波转换为电流（接收模式）或将电流转换为电磁波（发射模式）的设备。它通过接收或发射电磁波来实现与外部设备的无线通信。天线的工作原理基于远场辐射和辐射电磁波的功率流动。
低频天线的工作原理
低频天线的结构通常由金属导体构成，如导线或金属片。它们可以采用不同的形状和布局，以适应不同的应用需求。低频天线的工作原理是通过接收或发射电磁波时，电磁场与天线的导体之间发生相互作用，从而引起导体上的电荷分布变化，从而产生电流。 常见的低频天线类型
• 电偶极子天线：这是最常见的低频天线类型之一，由两条平行的导线组成。它具有简单的结构和良好的频率特性。

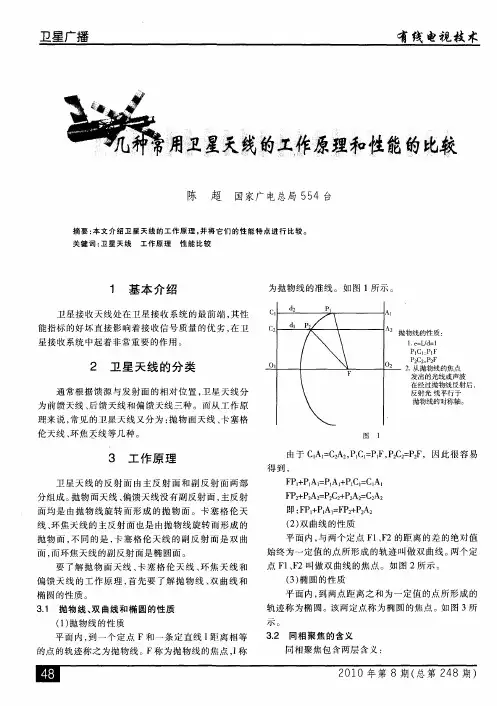

卫星广播 有线电视技术
： 暑天饯的善椎番罄和性箍的墙较
陈 超 国家广电总局５ ５４台
摘要：本文介绍卫星天线的工作原理，并将它们的性能特点进行比较。
关键词：卫星天线工作原理性能比较
１ 基本介绍
卫星接收天线处在卫星接收系统的最前端，其性
能指标的好坏直接影响着接收信号质量的优劣，在卫
星接收系统中起着非常重要的作用。
２卫星天线的分类
通常根据馈源与发射面的相对位置，卫星天线分
为前馈天线、后馈天线和偏馈天线三种。而从工作原
理来说，常见的卫星天线又分为：抛物面天线、卡塞格
伦天线、环焦天线等几种。
３ 工作原理
卫星天线的反射面由主反射面和副反射面两部
分组成。抛物面天线、偏馈天线没有副反射面，主反射
面均是由抛物线旋转而形成的抛物面。卡塞格伦天
线、环焦天线的主反射面也是由抛物线旋转而形成的
抛物面，不同的是，卡塞格伦天线的副反射面是双曲
面，而环焦天线的副反射面是椭圆面。
要了解抛物面天线、卡塞格伦天线、环焦天线和
偏馈天线的工作原理，首先要了解抛物线、双曲线和
椭圆的性质。
３．１ 抛物线、双曲线和椭圆的性质
（１）抛物线的性质
平面内，到一个定点Ｆ和一条定直线ｌ距离相等
的点的轨迹称之为抛物线。Ｆ称为抛物线的焦点，１称 为抛物线的准线。如图１所示。
Ｃｌ ／厂＼ Ａ１ ｄ２ Ｐ１
Ｃ２ Ａ
０ｌ ０２
Ｆ 物线的性质：
１．ｅ＝ｌＪｄ＝ｌ
ＰＩＣＩ：Ｐ１Ｆ
Ｐ２Ｃ２：Ｐ２Ｆ ２．从抛物线的焦点 发出的光线或声波
在经过抛物线反射后
反射光线平行于
抛物线的对称轴。
图 １
由于ＣｌＡｌ＝Ｃ２Ａ２，Ｐ Ｃ ＝ＰｌＦ，Ｐ２Ｃ２：Ｐ２Ｆ，因此很容易
得到，
ＦＰ１＋Ｐ】Ａ１＝Ｐ１Ａ１＋Ｐ１Ｃ１＝Ｃ１Ａｌ
ＦＰ２＋Ｐ２Ａ２＝Ｐ２Ｃ２＋Ｐ２Ａ２＝Ｃ２Ａ２
即：ＦＰＩ＋ＰｌＡｌ＝ＦＰ２＋Ｐ２Ａ２
（２）双曲线的性质
平面内，与两个定点Ｆｌ、Ｆ２的距离的差的绝对值
始终为一定值的点所形成的轨迹叫做双曲线。两个定
第一讲 天线基本原理
一、 天线的基本概念
1． 天线的作用
在任何无线电通信设备中，总存在一个向空间辐射电磁能量和从空间接收电磁能量的装置，这个装置就是天线。
天线的作用就是将调制到射频频率的数字信号或模拟信号发射到空间无线信道，或从空间无线信道接收调制在射频频率上的数字或模拟信号。
2． 天线问题的实质
从电磁场理论出发，天线问题实质上就是研究天线所产生的空间电磁场分布，以及由空间电磁场分布所决定的电特性。空间任何一点的电磁场满足电磁场方程——麦克斯韦方程及其边界条件。因此，天线问题是时变电磁场问题的一种特殊形式。
从信号系统的角度出发，天线问题可以理解为考察由一个电磁波激励源产生的电磁响应特性。从通信系统的角度出发，天线可以理解为信号发射和接收器，收发天线之间的无线电信号强度满足通道传输方程和多径衰落特性。
3． 对天线结构的概念理解
采用不同的模型，对天线可以有不同的理解。典型的模型比如：
开放的电容
[思考] 野外电台或电视发射塔，无线电视或电台接收机，为什么能构成一个天线，其电流回路在什么地方？
开放的传输线
从传输线理论理解，天线可以看做是将终端开路的传输线终端掰开。
TMmn型波导
将天线辐射看做是在4π空间管道中传输的波导，则对应的传输波型是TM型波，但在传输过程中不断遇到波导的不连续性，因此不断激励高次模。 由电磁波源和电磁波传输媒质形成电磁波传输的机构
波的形成都需要波源和传输媒质。在一盆水中形成机械波纹，可以使用点激励源产生波，并在水面上传播。波的传播特性只与媒质特性有关而与波源无关。将一个肉包子扔出去，这个肉包子可能产生不同的结果，或者被狗吃了，或者掉在什么地方了，都与扔包子的人不再有任何关系。而对天线来说，馈点的激励源就是这种波源，天线导体和外界空间就是传输媒质。不过电磁波的传输媒质可以是真空。
[思考] 电磁波具有波粒二象性。频率越低，波动性越强；频率越高，粒子性越强。所以光波主要表现出粒子性，而长波表现出波动性。射频电磁波就是介于这二者之间的一种电磁波，它既有显著的波动性，又有显著的粒子性。只要认清这一点，许多问题就会变得易于理解。认清事物的本质规律我们才能很好地利用它，我们不能把一头驴当马使，否则就会出现许多荒唐的错误。有人认为射频很复杂，有人认为很简单，就是这个道理。
手 机 天 线
摘要：近年来，随着移动用户数迅速增长和人们对通话质量要求的不断提高,要求移动通信网在大容量下仍具有较高的话音质量。随着移动通信的发展及对移动通信电波传播、组网技术、天线理论等方面的研究逐渐深入,智能天线开始用于具有复杂电波传播环境的移动通信。因此，在生活中天线的应用也变得随处可见。下面就对天线进行简单的介绍。
正文：
1.天线的概念
天线(Antenna)是在无线电收发系统中，向空间辐射或从空间接收电磁波的装置。
天线是无线电通信系统中必不可少的部分。由于各种设备要求采用的波段不同，天线的设计也就不同，不同用途的天线需要设计成各种样式，就是我们通常称的天线程式。如在长、中、短波段，一般用导线构成天线，有T形、倒L形、环形、菱形、鱼骨形、笼形天线等。在微波波段，用金属板或网制成喇叭天线，抛物面天线，金属面上开槽的裂缝天线，金属或介质条排成的透镜天线等。
2.天线的原理
天线本身就是一个振荡器，但又与普通的LC振荡回路不同，它是普通振荡回路的变形。 LC是发信机的振荡回路。 电场集中在电容器的两个极板之中，而磁场则分布在电感线圈的有限空间里，电磁波显然不能向广阔空间辐射。如果将振荡电路展开，使电磁场分布于空间很大的范围， 这就创造了有利于辐射的条件；于是，来自发信机的、已调制的高频信号电流由馈线送到天线上，并经天线把高频电流能量转变为相应的电磁波能量，向空间辐射 电磁波的能量从发信天线辐射出去以后，将沿地表面所有方向向前传播。若在交变电磁场中放置一导线，由于磁力线切割导线，就在导线两端激励一定的交变电压——电动势，其频率与发信频率相同。若将该导线通过馈线与收信机相连，在收信机中就可以获得已调波信号的电流。因此，这个导线就起了接收电磁波能量并转变为高频信号电流能量的作用，所以称此导线为收信天线。无论是发信天线还是收信天线，它们都属于能量变换器，“可逆性”是一般能量变换器的特性。同样一副天线，它既可作为发信天线使用，也可作为收信天线使用，通信设备一般都是收、发共同用一根天线。因此，同一根天线既关系到发信系统的有效能量输出，又直接影响着收信系统的性能。
