1 斑马条码打印机使用中文手册 斑马Xi III系列打印机使用中文手册
目录
一、打印机电源
二、打印机结构
三、安装标签和色带的注意事项
四、面板功能说明
五、Zebra XI III 打印机的简单调整和参数设置说明
六、打印机的日常维护
七、常见故障极其处理
一、打印机电源
打印机的电源是交流电压230V和110V自适应。安装打印机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意] 在插拔任何连线时，都应该关闭微机和打印机的电源。否则易损坏打印机和微机的主板!
某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构
2 图1
图2
三、安装标签和色带的注意事项
XIII系列打印机可以打印的最小标签：
Z90XIII为20mm(Wide)X6mm(Length)
Z140XIII为40mmX6mm
Z170XIII为50.8mmX6mm
Z220XIII为100.8mmX6mm
1?安装标签和色带时，按照打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底。
ZEBRA打印机只可用外向色带。
2?安装标签和色带时，注意不要划伤打印头。比如戒指，工具等物品。色带及标签勿粘有泥沙，灰尘杂物等。
3?当第一次安装新的标签时，请做测纸（MEDIA CALIBRATION）的工作。
方法如下：装好标签和色带，合上打印头，按“Calibrate”键，此时打印机会慢速走多张标签再快速走几张，自动完成对标签长度的识别和存储（对不连续标签有效）。注意：若走纸时无快慢现象，则说明未测到标签的长度，请做步骤五（16）。
1 BARTENDER 软件的基本使用
标签的设置
1.先启动BarTender软件。
2.建立新的标签格式。
3.选择空白标签格式。
2 4.选择安装完成的打印机型号。
5.如没有合适的标签格式，选择自定义设置。
6．根据实际的标签样式，选择标签格式。
例如一排上有三张小标签，那么选择第二项，行数为：1，列数为：3。
7.请注意标签的边缘宽度数值。 3
8.请选择标签的形状。
9.定义标签的实际大小值。可以通过右侧预览查看形状。
10.完成后显示一空白标签，且屏幕上的鼠标光标应该处于指针模式〔形状象一个箭头〕。 4
标签内容的编辑
创建条形码或文本对象
1. 单击主工具栏上的创建条形码按钮或创建文本按钮 ，单击的按钮取决于要创建条形码还是文本区域〔称为“文本对象”〕。
2. 将光标移动到标签视图区域中，单击对象中心应处的位置。
注：还可以使用 BarTender 工具箱在标签中添加对象。请参阅下文的BarTender 工具箱。
选择或取消选择对象
要选择对象，只需单击该对象。对象被选中后，将有八个实心手柄，每个边角一个，四条边线每条边线的中点一个，用于调整对象的大小。单击对象外面的任意位置可以取消选择。
移动标签对象
要在标签视图区域中更改一个对象的位置，最简单的方法是使用鼠标单击并将其拖动到一个新的位置。关于如何将对象从一种标签格式移动到另一种标签格式。
拉伸对象和调整对象大小 5 假设要调整标签对象的大小，请单击以选中标签对象，然后拖曳对象边线上出现的小方形手柄中的一个。
1. 选中对象，并将指针光标置于四个边角把手中的一个，以便同时更改高度和宽度。如果只需要调整一个方向的尺寸，将指针置于边线把手中的一个。如果光标的位置正确，将变为一个双向细箭头。
2. 单击并拖曳所选的把手，直到对象到达所需的尺寸。
使用单击和拖曳也可以单击对象并将对象拖曳到标签格式的新位置。这样做时如果按住Ctrl 键，将在新位置创建一个副本。

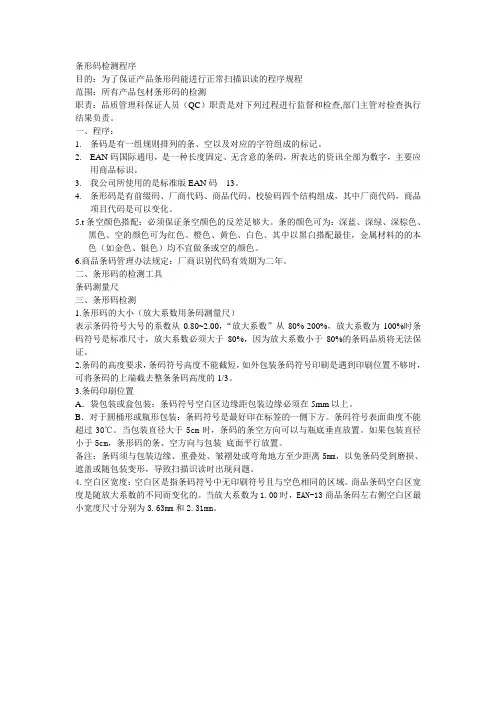

条形码检测程序
目的：为了保证产品条形码能进行正常扫描识读的程序规程
范围：所有产品包材条形码的检测
职责：品质管理科保证人员（QC）职责是对下列过程进行监督和检查,部门主管对检查执行结果负责。
一、程序：
1. 条码是有一组规则排列的条、空以及对应的字符组成的标记。
2. EAN码国际通用，是一种长度固定、无含意的条码，所表达的资讯全部为数字，主要应用商品标识。
3. 我公司所使用的是标准版EAN码---13。
4. 条形码是有前缀码、厂商代码、商品代码、校验码四个结构组成，其中厂商代码，商品项目代码是可以变化。
5.t条空颜色搭配：必须保证条空颜色的反差足够大。条的颜色可为：深蓝、深绿、深棕色、黑色、空的颜色可为红色、橙色、黄色、白色、其中以黑白搭配最佳，金属材料的的本色（如金色、银色）均不宜做条或空的颜色。
6.商品条码管理办法规定：厂商识别代码有效期为二年。
二、条形码的检测工具
条码测量尺
三、条形码检测
1.条形码的大小（放大系数用条码测量尺）
表示条码符号大号的系数从0.80~2.00，“放大系数”从80%-200%，放大系数为100%时条码符号是标准尺寸，放大系数必须大于80%，因为放大系数小于80%的条码品质将无法保证。
2.条码的高度要求，条码符号高度不能截短，如外包装条码符号印刷是遇到印刷位置不够时，可将条码的上端截去整条条码高度的1/3。
3.条码印刷位置
A．袋包装或盒包装：条码符号空白区边缘距包装边缘必须在5mm以上。
B．对于圆桶形或瓶形包装：条码符号是最好印在标签的一侧下方。条码符号表面曲度不能超过30℃。当包装直径大于5cm时，条码的条空方向可以与瓶底垂直放置。如果包装直径小于5cm，条形码的条、空方向与包装 底面平行放置。
备注：条码须与包装边缘、重叠处、皱褶处或弯角地方至少距离5mm，以免条码受到磨损、遮盖或随包装变形，导致扫描识读时出现问题。
4.空白区宽度：空白区是指条码符号中无印刷符号且与空色相同的区域。商品条码空白区宽度是随放大系数的不同而变化的。当放大系数为1.00时，EAN-13商品条码左右侧空白区最小宽度尺寸分别为3.63mm和2.31mm。

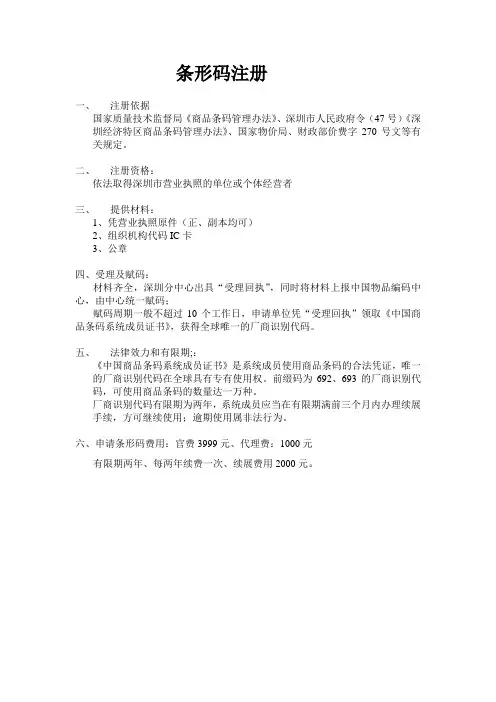

条形码注册
一、 注册依据
国家质量技术监督局《商品条码管理办法》、深圳市人民政府令（47号）《深圳经济特区商品条码管理办法》、国家物价局、财政部价费字270号文等有关规定。
二、 注册资格：
依法取得深圳市营业执照的单位或个体经营者
三、 提供材料：
1、凭营业执照原件（正、副本均可）
2、组织机构代码IC卡
3、公章
四、受理及赋码：
材料齐全，深圳分中心出具“受理回执”，同时将材料上报中国物品编码中心，由中心统一赋码；
赋码周期一般不超过10个工作日，申请单位凭“受理回执”领取《中国商品条码系统成员证书》，获得全球唯一的厂商识别代码。
五、 法律效力和有限期;：
《中国商品条码系统成员证书》是系统成员使用商品条码的合法凭证，唯一的厂商识别代码在全球具有专有使用权。前缀码为692、693的厂商识别代码，可使用商品条码的数量达一万种。
厂商识别代码有限期为两年，系统成员应当在有限期满前三个月内办理续展手续，方可继续使用；逾期使用属非法行为。
六、申请条形码费用：官费3999元、代理费：1000元
有限期两年、每两年续费一次、续展费用2000元。
