环氧地坪漆施工工艺流程

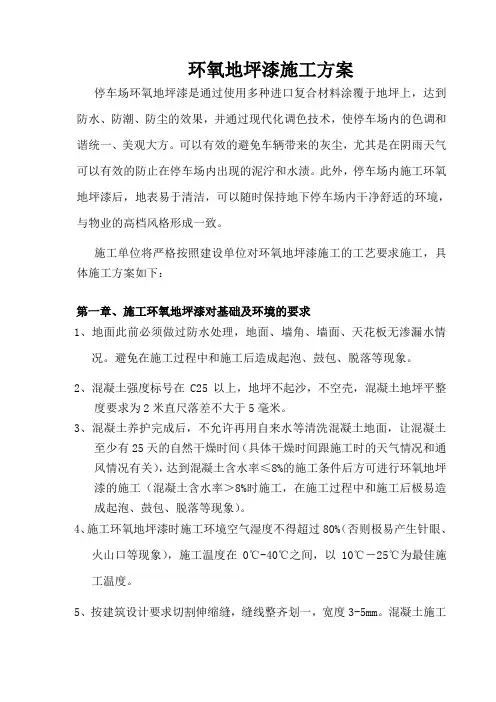

环氧地坪漆施工方案

停车场环氧地坪漆是通过使用多种进口复合材料涂覆于地坪上，达到防水、防潮、防尘的效果，并通过现代化调色技术，使停车场内的色调和谐统一、美观大方。可以有效的避免车辆带来的灰尘，尤其是在阴雨天气可以有效的防止在停车场内出现的泥泞和水渍。此外，停车场内施工环氧地坪漆后，地表易于清洁，可以随时保持地下停车场内干净舒适的环境，与物业的高档风格形成一致。

施工单位将严格按照建设单位对环氧地坪漆施工的工艺要求施工，具体施工方案如下：

第一章、施工环氧地坪漆对基础及环境的要求

1、地面此前必须做过防水处理，地面、墙角、墙面、天花板无渗漏水情况。避免在施工过程中和施工后造成起泡、鼓包、脱落等现象。

2、混凝土强度标号在C25以上，地坪不起沙，不空壳，混凝土地坪平整度要求为2米直尺落差不大于5毫米。

3、混凝土养护完成后，不允许再用自来水等清洗混凝土地面，让混凝土至少有25天的自然干燥时间（具体干燥时间跟施工时的天气情况和通风情况有关），达到混凝土含水率≤8%的施工条件后方可进行环氧地坪漆的施工（混凝土含水率＞8%时施工，在施工过程中和施工后极易造成起泡、鼓包、脱落等现象）。

4、施工环氧地坪漆时施工环境空气湿度不得超过80%（否则极易产生针眼、火山口等现象），施工温度在0℃-40℃之间，以10℃－25℃为最佳施工温度。

5、按建筑设计要求切割伸缩缝，缝线整齐划一，宽度3-5mm。混凝土施工切割伸缩缝后，只需把伸缩缝清理干净即可，施工环氧地坪漆时会做专门处理。

6、施工时应避免与其他单位交叉施工，防止对环氧地坪漆的破坏。

第二章 地下车库施工工艺

1、车库环氧砂浆地坪施工工艺：

1）开工准备工作。准备好施工所需要的工具、照明设施、安全防范设施、施工材料入场、施工班组安全文明培训等。

2）检查混凝土地面是否有油污等污染物，如果有油污，施工前必须彻底清理掉地面油污，以免影响环氧地坪漆的附着力。

环氧树脂地面施工工艺

一、施工准备

1、材料准备

1.1 主要材料：

环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料目前多为双组份，应按一定配比充分混匀，其质量标准见下表。

表1 环氧树脂地流平涂料的技术指标

试验项目 技术指标

涂料状态 均匀无硬块

涂膜外观 平整光滑

干燥时间 表干（25℃） ≤4 h

实干（25℃） ≤24 h

耐磨性(750g/500r），g ≤0.04

附 着 力（级） ≤1

硬度（摆杆法） ≥0.6

对比率 ≥0.87

光泽度（％） ≥30

耐冲击性 40Kgcm无裂纹、皱纹及剥落现象

耐水性 96h无异常

耐碱性（10％NaOH） 96h无异常

耐盐水性（10％NaCl） 96h无异常

1.2 储运与贮存：

密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12 个月。 2、机具准备：

2.1 漆刷或滚筒、盛水桶、低转速搅拌器（400 转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。

2.2 施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。

3、基层处理：

3.1 施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C25 以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。

新浇混凝土不得少于4 周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1 天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。

基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。

3.2 含水率测定

含水率的测定有以下几种方法：

环氧地坪漆施工工艺

一、地坪表面的处理

1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。

2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。

3、彻底清除表面的油污，用地坪专用清洗剂处理。

4、清除积水，并使潮处彻底干燥。

5、表面的清洁需用无尘清扫机及大型吸尘器来完成。

6、平整的表面允许空隙为2～2.5mm，含水量在6％以下，PH值6～80。

7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。

8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。

二、涂饰封闭涂料

1、在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料一道。

2、环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。

3、局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。

三、批刮批刮料

1、在实干(25℃，约4小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。

2、用100～200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。

3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。

4、用200—270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及平整度。

5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。 6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。

7、石英砂使用目数由现场工程师根据地面具体情况确定。

四、涂饰地坪中间层

1、在打磨、清洁后的腻子表面上(20℃，24小时)用环氧地坪涂料涂饰中间层，涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为20～25Mpa。

报标书

2

环氧树脂地坪漆的施工工艺方案

按照施工现场的实际情况确定，地坪厚度按照1.5mm厚度施工：

施工工艺 （环氧砂浆地坪方案）

1、基层处理：

清除楼梯间地面浮浆、泥土、水泥翻沫及其它污染物，保证地面与底油附着结实。

2、底漆施工：

将地表封闭，让底漆充分渗透地面，增强附着力，促使面涂平整光滑。

在底漆施工前应进行地面含水率的测定，如果含水率高于5%，则应进行断水处理或地面应再保养，达到含水率要求后再施工。

底漆施工时将材料按比例充分搅拌均匀，用滚涂或用刮片刮涂于素地，要均匀有光泽，不均匀处理进行第二次补涂。一般24小时后可做中涂。

3、中涂施工：

对地面较差或凹凸不平处进行批补施工。待底漆固化后进行中涂（环氧腻子）批补, 将批补材料按比例混合，并充分搅拌均匀。干燥后全面砂磨，再打扫清除干净，做好报标书

2 面涂之准备。

4、面涂施工：

待中涂固化后将调配好的面层环氧面漆涂料倒在地面上，用镘刀均匀摊布，摊布次数不得太多，以免出现大量的气泡和刮痕。

5、面涂保养：

面涂施工完成两天内禁止上人，7天以内不可与水、酸、碱等化学物品接触，若不慎沾涂，应立即用干布擦干净。

对素地的要求：

表面干燥，含水率小于8%，表面无起沙、粉化、空鼓、龟裂现象。

施工次数：地面基础打磨一次、滚涂底漆一次、中涂刮砂两次、面涂刮腻子一次、滚涂面漆一次，共计六次。

年 月 日
