发泡剂的种类特点及应用研究

AC发泡剂作用机理解析

AC发泡剂是一种常用于聚氨酯泡沫制品生产中的化学助剂，它能够在聚氨酯发泡过程中产生气泡，从而使得制品具有轻质、绝热、吸音等特性。本文将对AC发泡剂的作用机理进行解析，以帮助读者更加深入地理解这一化学助剂的原理和应用。

一、AC发泡剂的基本原理

AC发泡剂是由一种或多种化学物质组成的混合物，它们在特定的条件下能够分解产生气体。在聚氨酯泡沫制品的制造过程中，AC发泡剂通常以一定比例加入到聚氨酯预聚体中，然后在加热或加压条件下发生分解反应，从而产生大量的气泡。

AC发泡剂的主要成分之一是氨基氮化合物，例如尿素等。这些化合物在加热或加压的条件下会发生分解反应，生成氨气。一般还会加入一些气化助剂，如氧化铵，用于提高分解反应的速度和效率。当AC发泡剂分解产生氨气时，气体会扩散到聚氨酯预聚体中，并通过形成气泡的方式，使得聚氨酯材料发生膨胀，最终形成泡沫结构。

二、AC发泡剂的作用机理

AC发泡剂的作用机理可以从以下几个方面进行解析：

1. 气体生成：AC发泡剂中的氨基氮化合物在一定条件下发生分解反应，产生大量的氨气。氨气的生成是AC发泡剂起泡作用的关键步骤。

2. 泡沫结构形成：气体生成后，气体通过扩散作用进入聚氨酯预聚体中，使得预聚体膨胀并形成气泡。这些气泡之间的互相交错和互相连接，最终形成泡沫结构。

3. 控制发泡速率：AC发泡剂的分解速率和发泡速率可以通过控制加热或加压的条件来进行调节。一般来说，较高的温度和较高的压力会促进发泡剂的分解，从而加快发泡速率。而较低的温度和较低的压力则会减缓分解反应的速度，使发泡速率变慢。

4. 影响泡沫性能：AC发泡剂的选择和使用方法可以对聚氨酯泡沫制品的性能产生重要影响。不同类型的AC发泡剂会对泡沫的密度、孔隙率和力学性能等产生不同的影响。在实际应用中，需要根据聚氨酯制品的特定要求选择合适的AC发泡剂。

三、AC发泡剂的应用领域和前景

AC发泡剂是目前广泛应用于聚氨酯泡沫制品生产中的一种化学助剂。它具有制造制热材料、隔音材料、吸音材料、减震材料等优良特性，因此在建筑、汽车、航空航天、家电等领域都有着广泛的应用。

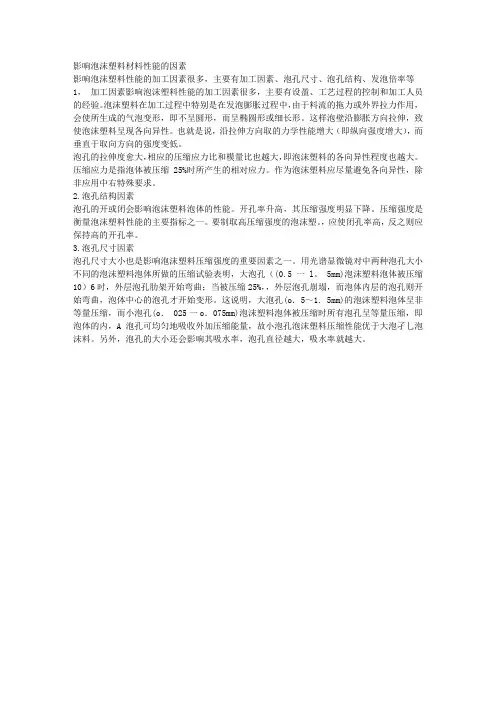

影响泡沫塑料材料性能的因素

影响泡沫塑料性能的加工因素很多，主要有加工因素、泡孔尺寸、泡孔结构、发泡倍率等

1， 加工因素影响泡沫塑料性能的加工因素很多，主要有设盈、工艺过程的控制和加工人员的经验。泡沫塑料在加工过程中特别是在发泡膨胀过程中，由于料流的拖力或外界拉力作用，会使所生成的气泡变形，即不呈圆形，而呈椭圆形或细长形。这样泡壁沿膨胀方向拉伸，致使泡沫塑料呈现各向异性。也就是说，沿拉伸方向取的力学性能增大（即纵向强度增大），而垂直于取向方向的强度变低。

泡孔的拉伸度愈大，相应的压缩应力比和模量比也越大，即泡沫塑料的各向异性程度也越大。压缩应力是指泡体被压缩25%时所产生的相对应力。作为泡沫塑料应尽量避免各向异性，除非应用中右特殊要求。

2.泡孔结构因素

泡孔的开或闭会影响泡沫塑料泡体的性能。开孔率升高，其压缩强度明显下降。压缩强度是衡量泡沫塑料性能的主要指标之一。要制取高压缩强度的泡沫塑。，应使闭孔率高，反之则应保持高的开孔率。

3.泡孔尺寸因素

泡孔尺寸大小也是影响泡沫塑料压缩强度的重要因素之一。用光谱显微镜对中两种泡孔大小不同的泡沫塑料泡体所做的压缩试验表明，大泡孔（(0.5一l。 5mm)泡沫塑料泡体被压缩10）6时，外层泡孔肋架开始弯曲；当被压缩25%，，外层泡孔崩塌，而泡体内层的泡孔则开始弯曲，泡体中心的泡孔才开始变形。这说明，大泡孔(o．5～1. 5mm)的泡沫塑料泡体呈非等量压缩，而小泡孔(o． 025一o．075mm)泡沫塑料泡体被压缩时所有泡孔呈等量压缩，即泡体的内，A泡孔可均匀地吸收外加压缩能量，故小泡孔泡沫塑料压缩性能优于大泡孑乚泡沫料。另外，泡孔的大小还会影响其吸水率，泡孔直径越大，吸水率就越大。

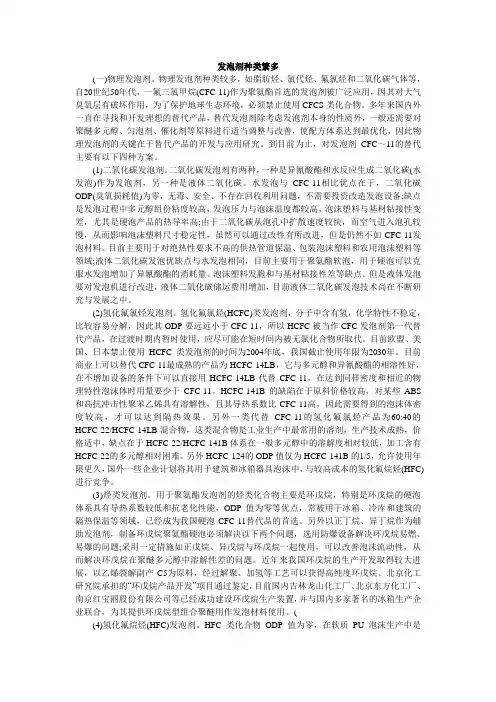

发泡剂种类繁多

(一)物理发泡剂。物理发泡剂种类较多，如脂肪烃、氯代烃、氟氯烃和二氧化碳气体等，自20世纪50年代，一氟三氯甲烷(CFC-11)作为聚氨酯首选的发泡剂被广泛应用，因其对大气臭氧层有破坏作用，为了保护地球生态环境，必须禁止使用CFCS类化合物。多年来国内外一直在寻找和开发理想的替代产品，替代发泡剂除考虑发泡剂本身的性质外，一般还需要对聚醚多元醇、匀泡剂、催化剂等原料进行适当调整与改善，使配方体系达到最优化，因此物理发泡剂的关键在于替代产品的开发与应用研究。到目前为止，对发泡剂CFC～11的替代主要有以下四种方案。

(1)二氧化碳发泡剂。二氧化碳发泡剂有两种，一种是异氰酸酯和水反应生成二氧化碳(水发泡)作为发泡剂，另一种是液体二氧化碳。水发泡与CFC-11相比优点在于，二氧化碳ODP(臭氧损耗值)为零，无毒、安全、不存在回收利用问题，不需要投资改造发泡设备;缺点是发泡过程中多元醇组份粘度较高，发泡压力与泡沫温度都较高，泡沫塑料与基材粘接性变差，尤其是硬泡产品的热导率高;由于二氧化碳从泡孔中扩散速度较快，而空气进入泡孔较慢，从而影响泡沫塑料尺寸稳定性，虽然可以通过改性有所改进，但是仍然不如CFC-11发泡材料。目前主要用于对绝热性要求不高的供热管道保温、包装泡沫塑料和农用泡沫塑料等领域;液体二氧化碳发泡优缺点与水发泡相同，目前主要用于聚氨酯软泡，用于硬泡可以克服水发泡增加了异氰酸酯的消耗量、泡沫塑料发脆和与基材粘接性差等缺点。但是液体发泡要对发泡机进行改进，液体二氧化碳储运费用增加，目前液体二氧化碳发泡技术尚在不断研究与发展之中。

(2)氢化氟氯烃发泡剂。氢化氟氯烃(HCFC)类发泡剂，分子中含有氢，化学特性不稳定，比较容易分解，因此其ODP要远远小于CFC-11，所以HCFC被当作CFC发泡剂第一代替代产品，在过渡时期内暂时使用，应尽可能在短时间内被无氯化合物所取代。目前欧盟、美国、日本禁止使用HCFC类发泡剂的时间为2004年底，我国截止使用年限为2030年。目前商业上可以替代CFC-11最成熟的产品为HCFC-14LB，它与多元醇和异氰酸酯的相溶性好，在不增加设备的条件下可以直接用HCFC-14LB代替CFC-11，在达到同样密度和相近的物理特性泡沫体时用量要少于CFC-11。HCFC-141B的缺陷在于原料价格较高，对某些ABS和高抗冲击性聚苯乙烯具有溶解性，且其导热系数比CFC-11高，因此需要得到的泡沫体密度较高，才可以达到隔热效果。另外一类代替CFC-11的氢化氟氯烃产品为60:40的HCFC-22/HCFC-14LB混合物，这类混合物是工业生产中最常用的溶剂，生产技术成熟，价格适中，缺点在于HCFC-22/HCFC-141B体系在一般多元醇中的溶解度相对较低，加工含有HCFC-22的多元醇相对困难。另外HCFC-124的ODP值仅为HCFC-141B的1/5，允许使用年限更久，国外一些企业计划将其用于建筑和冰箱器具泡沫中，与较高成本的氢化氟烷烃(HFC)进行竞争。

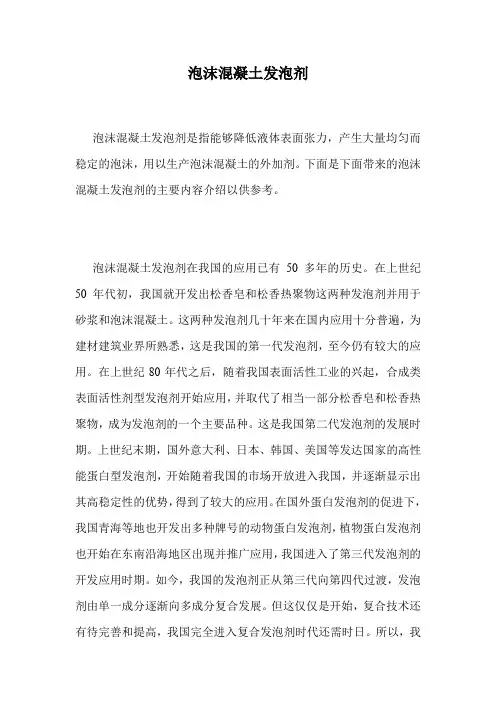

泡沫混凝土发泡剂

泡沫混凝土发泡剂是指能够降低液体表面张力，产生大量均匀而稳定的泡沫，用以生产泡沫混凝土的外加剂。下面是下面带来的泡沫混凝土发泡剂的主要内容介绍以供参考。

泡沫混凝土发泡剂在我国的应用已有50多年的历史。在上世纪50年代初，我国就开发出松香皂和松香热聚物这两种发泡剂并用于砂浆和泡沫混凝土。这两种发泡剂几十年来在国内应用十分普遍，为建材建筑业界所熟悉，这是我国的第一代发泡剂，至今仍有较大的应用。在上世纪80年代之后，随着我国表面活性工业的兴起，合成类表面活性剂型发泡剂开始应用，并取代了相当一部分松香皂和松香热聚物，成为发泡剂的一个主要品种。这是我国第二代发泡剂的发展时期。上世纪末期，国外意大利、日本、韩国、美国等发达国家的高性能蛋白型发泡剂，开始随着我国的市场开放进入我国，并逐渐显示出其高稳定性的优势，得到了较大的应用。在国外蛋白发泡剂的促进下，我国青海等地也开发出多种牌号的动物蛋白发泡剂，植物蛋白发泡剂也开始在东南沿海地区出现并推广应用，我国进入了第三代发泡剂的开发应用时期。如今，我国的发泡剂正从第三代向第四代过渡，发泡剂由单一成分逐渐向多成分复合发展。但这仅仅是开始，复合技术还有待完善和提高，我国完全进入复合发泡剂时代还需时日。所以，我国目前是第一代松香类、第二代合成类、第三代蛋白类，这三代发泡剂同时存在和应用，没有哪一种被完全淘汰，也没有哪一种完全独霸发泡剂市场。造成这种发泡剂“春秋时代”的原因，是因为许多人发泡剂的基本知识缺乏，对发泡剂难以区别，选择无序，在使用上盲目的成分很大。这就使低性能的发泡剂不见得被人放弃，高性能的发泡剂也不见得被人优选。随着泡沫混凝土的高速发展及泡沫混凝土知识的逐步普及，人们对发泡剂会有一个更深入、更全面、更透彻的了解，使之选择和使用逐步理性和科学。届时，优质高性能发泡剂自然会全面发展，而低性能的发泡剂也会自动退出市场，这是必然的结果，不以人的意志为转移。先进的东西总要淘汰落后的东西，市场是无情的。
