防雷接地技术交底

分项工程交底卡 表格编号

工程名称

楼栋号 1-14#楼 分项工程名称 接地装置安装 工程量

分包单位 / 负责人 /

交底内容

交底依据：

编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015, ***设计图纸、图纸会审、设计变更及国家有关的规范标准施工图集等。

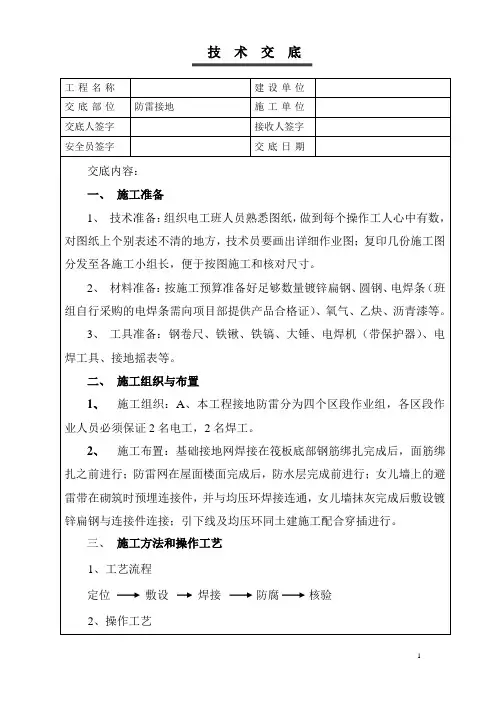

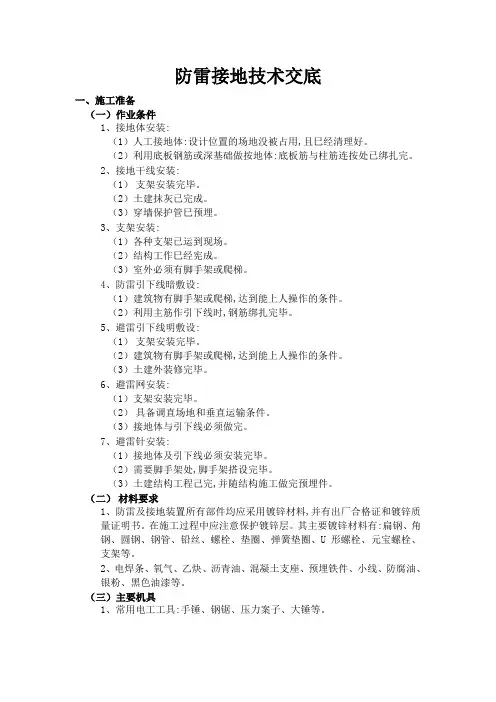

一、施工准备：

（一）作业人员要求

电工、焊工具备电工、焊工操作上岗证书方可上岗。

（二）技术准备

1、对镀锌扁钢的连焊接、埋深施工方法已经明确。

2、编制了现场加工的施工方案，并且施工条件已经按方案准备就绪。

3、应具备设计中使用规范、院标和其他技术资料文件。对设备及配件生产厂家的“产品说明书”中的型号、尺寸进行核对。

4、施工人员施工前要熟悉施工图纸。

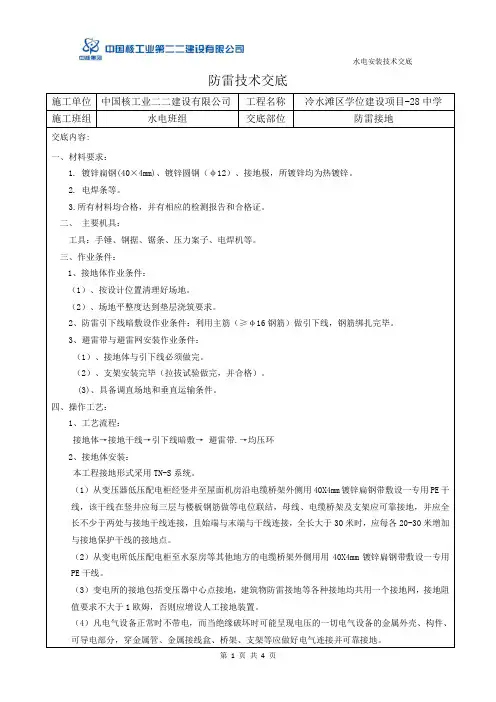

(三）材料要求

1镀锌扁钢： 镀锌扁钢的规格型号必须符合设计要求，并应有出厂合格证和检测证明文件。

2圆钢：质量证明文件；

3电焊条：符合设计要求，并应有产品合格证。

（四）主要机具仪表

1电焊机、手锤、铁锨等。

2接地电阻测试仪。

（五）作业条件：

1施工图纸准备齐全及有关的施工规范和图集配备等。 2土建钢筋绑扎完成（梁、柱钢筋）。

3钢结构柱安装完成。

4回填土完成。

二、材料和质量要点

（一）材料关键要求

1、镀锌扁钢、镀锌圆钢应符合设计要求。

2、所使用的电焊条等材料应符合要求。

（二）技术关键要求

1、引下线的焊接以及总等电位预留扁钢的焊接。

2、防雷测试点预留。

（三）质量关键要求

1、扁钢焊接长度，焊接质量。基础梁钢筋作为接地极焊接，焊接长度为≥钢筋直径的6倍，镀锌扁钢焊接为其宽度的2倍，且至少3个棱边焊接。屋面避雷带钢筋焊接长度不少于钢筋直径的6倍。

2、 焊缝饱满，及时清除焊渣。

3、埋地的焊缝要做防腐处理。

（四）职业健康安全关键要求

1、现场用电符合《施工现场临时用电安全技术规程》的有关要求。

2、焊接作业操作人员应身体健康，并经专业培训合格，持证上岗。实习人员不得单独进行焊接操作。

3、应配备必要的防护用品 。

（五）环境关键要求

1、作业场地的选择不应阻碍现场的运输道路及消防通道，并配备相应数量的灭火器材。

2、施工时产生的边角余料和垃圾应集中到指定地点堆放，并定期和不定期进行清理。

三、操作工艺

1施工工艺流程：

基础接地极焊接→引下线焊接→避雷网（带）敷设

2施工方法

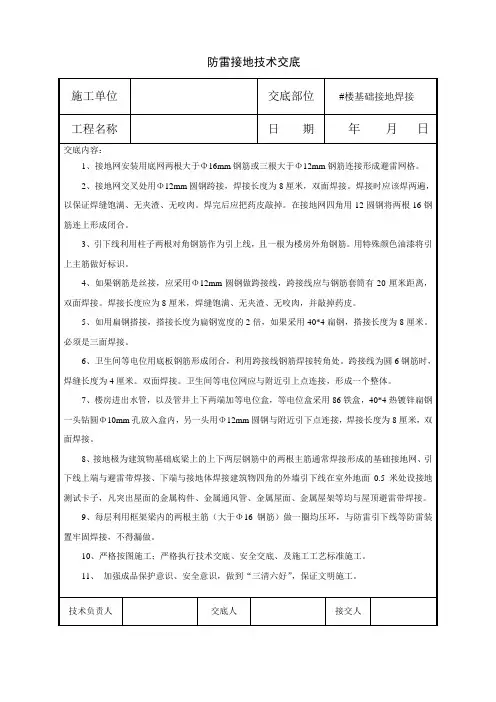

1)接地装置

利用建筑物外围基础钢筋闭合成环做基础接地极，在建筑四周的防雷引下线距室外地坪下1.0米处焊接出-40*4镀锌扁钢伸向室外1.5米作为接地线。

2）施工做法

基础钢筋梁内钢筋焊接，利用基础梁上端两侧钢筋作为接地极焊接，焊接长度为≥钢筋直径的6倍，并做标记。四周梁和柱钢筋跨接连接。

镀锌扁钢敷设焊接：镀锌扁钢接地网，室外以及室内地面下1米敷设，镀锌扁钢焊接为其宽度的2倍，且至少3个棱边焊接。焊接处需要做防腐处理。

等电位施工：进户的各种钢管在入户处在接地极钢筋或扁钢上焊接引出接地扁钢预留点，金属管道施工完毕后与该引出扁钢跨接连接。在配电室等电位处从接地极上引出两根扁钢作为总等电位的接地干线。

回填土施工：扁钢施工完毕验收合格后回填土施工要分层夯实，要保证回填土的强度达到设计要求。

弱电间、消防控制室的局部等电位施工：总等电位处焊接扁钢至弱电间及消控中心。总等电位及局部等电位箱安装高度30公分。

避雷带施工 ：支架安装要求，扁钢和钢支架埋深不小于9公分。支架顶部距建筑物表面为10公分，支架水平间距不大于1米，垂直间距不大于1.5米，各间距应均匀，允许偏差3公分，转角处两边的支架距转角中心不大于25公分，埋设支架所用的水泥砂浆其配合比不应低于1:2.

支架安装；尽可能随结构施工预埋支架或铁件，根据设计要求进行弹线及分档定位；用手锤、錾子进行剔洞,洞日的大小应里外一致；首先埋设一条直线上的两端支架,然后用铅丝拉直线埋设其他支架。在埋设前应先把洞内用水湿润；如果女儿墙预留有预埋铁件,可将支架直接焊在铁件上,支架的找直方法同前；

避雷网安装的有关规定:避雷网卡固时应加镀锌弹垫、平垫；避雷线弯曲处不得小于90°,弯曲半径不得小于圆钢直径的10倍；遇有变形缝处应做煨弯补偿。

避雷网安装做法：本工程设计避雷带采用圆钢，首先将圆钢用冷拉进行调直，将调直的圆钢运送到安装地点，将避雷线用大绳提升到顶部，调直、敷设、卡固、焊接连成一体，并同引下线焊接，焊接的药皮应先敲掉，进行局部调直后刷防锈漆和银粉漆。建筑物屋顶上有突出物，如透气管、铁栏杆、爬梯等，这些部位的金属导体必须与避雷带焊接成一体，顶层的透气管需要做避雷针。

配电室内接地干线：接地干线安装规定，接地干线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的防护套，接地干线应在不同的两点或两点以上与接地网相连接。

接地干线沿墙明敷设的规定：支持件间的距离，在水平直线部分应为0.5-1.5米，在垂直部分为1.5-3米，在转弯部分为0.3-0.5米；接地干线沿建筑物墙面水平敷设时局建筑物墙壁间隙为10-20mm，距地面的距离为0.2米敷设。明敷接地线表面应涂15-100mm宽度相等绿色和黄色相间的条纹。

接地干线敷设：首先将接地扁钢调直、测位。支持件的固定，支持件采用40*4的扁钢，尾端制成燕尾状，入孔深度宽度各为50mm，总长度为70mm。砖墙及加气块墙上的固定，根据设计要求现在墙上确定轴线位置，然后随砌墙将预制好的50*50mm方木砌入墙内，待墙砌筑完成将方木剔除，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件固定。待砂浆凝固后使用。明敷接地线安装，将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过墙壁处穿预留孔，扁钢连接处焊接牢固。

四、质量标准

1主控项目：

1） 接地装置材料的规格型号必须符合设计要求和国家标准的规定；

2）接地电阻值应符合设计要求不大于1欧姆；

3）外墙测试点应有明显标志且不应该被遮挡。

4）接地装置与接地干线可靠连接。

5）防雷引下线的布置、安装数量和连接方式应符合设计要求；

6）接闪器的布置、规格和数量符合要求；

7）接闪器与防雷引下线采用焊接连接或卡接器连接，引下线与接地装置必须采用焊接或螺栓连接；

2一般项目

接地焊接长度符合要求，支架安装符合规定。

五、工期保证措施

1、组织措施

（1）实行项目经理责任制，公司工程部对本工程实行指令性的计划目标，必须保证工期，充分发挥项目部的能动性。

（2）组织和健全施工生产管理班子，在抓好质量、安全和材料供应的基础上，更要抓好施工进度，做到进度和质量并进。 （3）配备足够的劳动力。

2、生产制度

（1）项目负责人，管理班子(包括各工种班组长及分包队伍)，每周召开不少于一次的生产协调会，协调理顺各工种、工序的衔接，确保工程进度不发生窝工现象。

（2）对各生产班组实行产值考核制度，推行施工任务单和分工责任制，对按计划完成、提前或推迟者实行奖罚制度，促使工期按计划完工或竣工。

3、具体计划

（1）根据施工总进度计划编制各时期各分项工程较为详细的实施作业计划，用以向施工班组下达任务，及时检查和总结，保证做到提前必奖，拖延必罚。

（2）根据施工总进度计划和实施作业计划，编制各个时期的各种资源供应量计划，对于需预定加工的构配件、市场上紧销的材料和配件，应提前订货、采购、加工、运输和进场(库)，须超前编制和落实各类资源供应量计划。

（3）“人、机、料”的配置供应情况是各个时期落实进度的关键。在定期召开的计划调度会议上，后勤供应人员应详细汇报供应情况，确保各项工作按计划实施。

（4）工程施工交叉作业中，项目部保证协调好土建与安装(含设备安装)及安装内容各工种班组的交叉作业、配合施工。在人力、材料、机具、作业面等方面，确保调控及时而有效。

（5）施工总进度计划中包括各分项工程和主要工序，对各时期编制的实施作业计划方案，由建设单位进行综合审定。

（6）定期检查计划实施情况，包括工程形象进度、资源供应及管理工作进度，在实施过程中，如偏离计划，应分析原因，果断地进行调度，确保关键工序按计划进行。

4、具体措施

(1)配合土建施工，工序穿插衔接合理。梁钢筋绑扎完成验收钢筋之前进行梁钢筋焊接。

(2)镀锌扁铁的施工在回填完灰土之后，并碾压完后施工。

六、安全措施

1、进入加工现场，要正确穿戴安全防护用品，穿拖鞋、高跟鞋赤脚或赤膊不准进入施工场地。

2、施工现场严禁吸烟，不得酒后作业。

3、使用电、气焊时，必须申请动火证，要配灭火器，并要设专人看火。 4、操作前应检查所用的工具，特别是锤柄与锤头的安装必须牢固可靠。

5、各种电动机械设备，必须有漏电保护装置和可靠保护接零方式方能开动使用。

6、焊点周围和下方应采取防火措施。每台电焊机应有专用开关，操作前检查所有工具、开关、电焊机、线路是否完好。金属外壳应安全

七、环保措施

1、扁铁及其它焊接下脚料应及时清理，成品堆放要整齐。

2、场内裸露土、水泥、砂石应入库封闭及覆盖。

八、质量通病及防治措施

1、焊接长度不符合要求。

预防措施：施工前让操作工人明确搭接焊长度。

2、焊缝缺陷

预防措施：焊工持证上岗。

九、成品保护措施

1、预留焊接出的扁钢进行保护，防止损坏。

2、接地干线、屋面避雷带采取防护措施，防止其他专业施工时污染和损坏。

3、焊接时不得污染设备和建筑物品，应保持周围环境清洁。

会签栏 质量 安全 环保

时间 时间 时间

交底人 被交底人

交底时间

注：交底卡由专业工程师负责编制，与施工计划安排相配套，交底卡中安全、质量要求应分别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。当地方主管部门对技术交底表格另有规定时，按地方规定执行。
