通风管道安装施工方案

编制人 :******

审核人 :******

审批人 :******

************* 有限公司

************* 项目部

**** 年** 月** 日

目 录

一、施工准备 .................................................................................................................................................................................................................................................................... 1

( 一 ) 作业条件 .......................................................................................................................................................................................................................................................... 1

( 二 ) 材料要求 .......................................................................................................................................................................................................................................................... 1

( 三 ) 施工机具 .......................................................................................................................................................................................................................................................... 1

二、质量要求 .................................................................................................................................................................................................................................................................... 1

( 一 ) 风管系统安装工作 ............................................................................................................................................................................................................................. 1

( 二 ) 风管系统安装工程 ............................................................................................................................................................................................................................. 2

( 三 ) 风管系统安装工程 ............................................................................................................................................................................................................................. 3

三、工艺流程 .................................................................................................................................................................................................................................................................... 4

四、操作工艺 .................................................................................................................................................................................................................................................................... 5

五、成品保护 ................................................................................................................................................................................................................................................................ 10

六、应注意的质量问题 ................................................................................................................................................................................................................................... 10

1

一、施工准备

( 一) 作业条件

1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地

面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室

内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、

罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大 100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的

技术、质量、安全交底。

( 二) 材料要求

1、各类板材、管材等应有质量证明文件 ( 包括出厂合格证、质量合格证明及检测报告等 )

和产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等

缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有

无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、

各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。

( 三) 施工机具

手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳

手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。

二、质量要求

( 一) 风管系统安装工作

( 送、排风，防排烟，除尘系统 )

质量要求符合《通风与空调工程施工质量验收规范》 (GB50243-2002) 的规定。

表 6-21

项 序 检查项目 允许偏差或允许值

1

1 风管穿越防火、防爆墙 第 6.2.1 条

2 风管安装 第 6.2.2 条

主 3 高于 80℃风管系统 第 6.2.3 条

控

4 风管部件安装 第 6.2.4 条 项

目 5 防火阀、排烟阀安装 第 6.2.5 条

6 手动密闭阀安装 第 6.2.9 条

7 风管严密性检验 第 6.2.8 条

续表

项 序 检查项目 允许偏差或允许值

1 风管系统安装 第 6.3.1 条

2 无法兰风管系统安装 第 6.3.2 条

3 风管连接的水平、垂直度 第 6.3.3 条

一 4 风管支、吊架安装 第 6.3.4 条

般 5 复合材料风管安装 第 6.3.6 条

项 6 非金属风管安装 第 6.3.5 条

目 7 风阀安装 第 6.3.8 条

8 风帽安装 第 6.3.9 条

9 吸、排风罩安装 第 6.3.10 条

10 风口安装 第 6.3.11 条

( 二) 风管系统安装工程

( 空调系统 )

质量要求符合《通风与空调工程施工质量验收规范》 (GB50243-2002) 的规定。

表 6-22

项 序 检查项目 允许偏差或允许值

2

合集下载

高层住宅通风管道安装施工方案

高层住宅通风管道安装施工方案

高层住宅通风管道安装施工方案

随着城市的不断发展和人们对居住环境的需求不断提高，高层住宅已经成为现代城市中常见的建筑形式之一。高层住宅的通风系统对于居住者的生活质量和健康至关重要。为了确保高层住宅的通风系统能够良好地运行，安装施工方案显得尤为重要。本文将详细介绍高层住宅通风管道的安装施工方案，以确保住户能够享受到良好的室内通风环境。

一、前期准备工作

在进行通风管道的安装施工之前，我们需要进行一系列的前期准备工作。首先，我们需要对建筑的平面图进行详细的研究和分析，确定每个房间的通风需求和管道走向。同时，确定通风管道的尺寸和材质，以确保其能够满足设计要求。其次，我们还需要与建筑施工方进行密切合作，确保通风管道的安装与建筑结构的相互配合，避免出现冲突和破坏。最后，我们需要制定详细的安全施工方案和时间计划，确保施工过程安全、高效的进行。

二、通风管道的安装

2.1 管道走向和布局

根据建筑平面图，我们需要合理确定通风管道的走向和布局。主要原则如下：

（1）尽量减少弯曲和阻力，确保通风管道的顺畅通风； （2）管道的走向应尽量沿着房间墙壁或屋顶，以减少对室内空间的占用；

（3）通风管道的布局应满足各个房间的通风需求，确保空气能够流通到每个角落。

2.2 管道尺寸和材质的选择

根据建筑的设计要求和通风系统的负荷计算结果，我们需要合理选择通风管道的尺寸和材质。通风管道的尺寸应根据通风需求和气流量进行计算，以确保通风系统的有效运行。通风管道的材质一般选择耐腐蚀、阻燃和隔音性能良好的金属材料，如镀锌钢板或不锈钢板，以确保通风管道的使用寿命和安全性。

2.3 管道安装步骤

为了确保通风管道的安装质量，我们需要按照以下步骤进行施工：

（1）打孔：根据通风管道的布局，在墙壁或屋顶上进行精确的打孔，以便后续的管道安装。

（2）管道连接：使用专用的连接件，将通风管道进行连接，确保连接紧密、无渗漏。

（3）固定安装：将通风管道固定到建筑结构上，避免管道的晃动和脱落。

西藏通风管道安装施工方案

西藏通风管道安装施工方案

西藏通风管道安装施工方案

一、引言

西藏地处高山和高原地区，气候寒冷，氧气稀薄，同时由于地理位置的特殊性，导致西藏地区的通风工程施工面临一定的困难和挑战。为了保证西藏地区的室内空气质量，提高工作和生活环境的舒适度，本文将针对西藏地区的特殊环境要求，提出一套适合该地区的通风管道安装施工方案。

二、施工前期准备工作

1. 方案制定：根据项目需求、建筑结构和设计要求，制定通风管道安装施工方案，明确施工方法、流程和质量标准。

2. 材料采购：根据设计方案，采购符合高寒地区要求的通风管材料，如耐寒塑料、不锈钢等。 3. 设备准备：购买和租赁适当的施工设备和工具，如切割机、翻新机等。

4. 人员组织：根据施工方案的要求，组织专业技术人员和工程人员，确保人员熟悉施工要求和工艺流程。

三、施工步骤

1. 管道定位：根据建筑平面图和安装要求，确定通风管道的位置和走向，并标记出管道的起点和终点。

2. 管道布置：根据管道设计要求，使用施工设备进行管道的切割和连接。保证管道的平直和连接的牢固性。

3. 管道安装：将切割好的管道逐段安装到规定的位置。注意管道的水平、垂直和倾斜度，防止漏气和堵塞。

4. 管道固定：使用支架、吊杆等固定设备，将管道固定在建筑物内部的适当位置，确保管道的牢固性和稳定性。 5. 管道连接：采用合适的连接件和密封材料，将各段管道连接起来，确保连接处的气密性和防水性。

6. 末端处理：根据设计要求和实际情况，对通风管道的末端进行处理，如安装雨水口、防护网等。

7. 检测验收：施工完成后，进行管道的检测和验收工作。包括压力测试、气密性测试等，确保管道的质量和性能符合要求。

四、施工注意事项

1. 安全第一：施工期间，操作人员必须佩戴适当的防护装备，严禁酒后施工和擅自改变施工计划。

2. 温度控制：在寒冷的环境中施工时，必须采取必要的措施，防止管道材料受到严重的低温影响，如加热或采用耐寒材料。

3. 质量控制：严格按照设计要求和施工规范进行施工，确保管道的质量和功能符合要求。 4. 施工环境保护：施工期间，要注意保护环境，避免产生噪音、粉尘、废弃物等对周围环境的污染。

通风管道安装施工方案范本

通风管道安装施工方案范本

通风管道安装施工方案范本

一、背景介绍

随着人们对室内环境质量和健康的要求提高，通风系统在建筑设计和装修中的重要性日益凸显。通风管道作为通风系统的关键组成部分，起到引导和分配空气流动的作用。因此，通风管道的安装施工方案的合理性和可靠性直接影响着室内空气质量的提升和维护。

本文将根据通风管道安装施工方案的一般要求和范本，对通风管道的安装施工进行详细的描述和说明，旨在为相关工程提供参考和指导。

二、施工准备

在进行通风管道安装施工之前，需要进行以下准备工作：

1. 确定通风管道的种类和规格要求，并进行相应的材料采购。 2. 制定具体的施工图纸和施工方案，包括通风管道的布置、连接方式、支撑方式等。

3. 准备必要的施工工具和设备，如切割机、焊接机、尺子、电钻等。

4. 在施工现场进行清理和整理，确保施工环境安全整洁。

三、施工步骤

通风管道的安装施工步骤如下：

1. 管道的布置和定位

根据施工图纸和方案，确定通风管道的布置和定位。根据实际情况，选择合适的位置进行管道的设置和安装，并参考施工图纸标示，确保管道的定位准确。 2. 管道的制作和加工

根据通风管道的规格要求和施工图纸，对管道进行制作和加工。根据需要，使用相应的工具和设备进行管道的切割、弯曲、连接等工艺加工。

3. 管道的连接和固定

将加工好的管道进行连接和固定。根据施工图纸和方案，采用合适的连接方式，如焊接、螺栓连接等，确保管道连接牢固可靠。同时，根据需要，在管道上设置支撑装置，保证管道的稳定性和安全性。

4. 安装附件和设备

根据通风系统的要求，安装相应的附件和设备。例如，安装风机、风口、阀门等，确保通风系统的正常运行和控制。 5. 管道的检验和验收

在管道安装完毕后，进行相关的检验和验收工作。检查管道连接是否牢固、管道的通畅性等，确保通风系统的正常使用。

四、安全防护

在通风管道安装施工过程中，需要注意以下安全防护事项：

1. 使用切割机、焊接机等设备时，要佩戴防护手套、护目镜等防护用具，确保施工人员的安全。

通风管道安装工程

通风管道安装工程

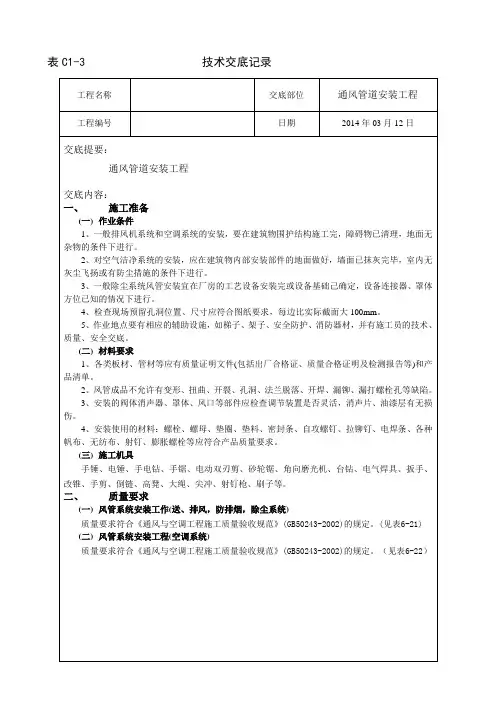

表C1-3 技术交底记录
