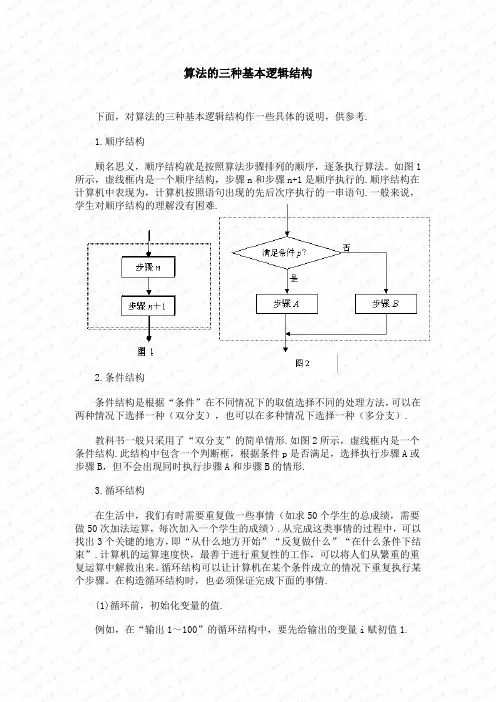

算法的三种基本逻辑结构
下面，对算法的三种基本逻辑结构作一些具体的说明，供参考.
1.顺序结构
顾名思义，顺序结构就是按照算法步骤排列的顺序，逐条执行算法。如图1所示，虚线框内是一个顺序结构，步骤n和步骤n+1是顺序执行的.顺序结构在计算机中表现为，计算机按照语句出现的先后次序执行的一串语句.一般来说，学生对顺序结构的理解没有困难.
2.条件结构
条件结构是根据“条件”在不同情况下的取值选择不同的处理方法，可以在两种情况下选择一种（双分支），也可以在多种情况下选择一种（多分支）.
教科书一般只采用了“双分支”的简单情形.如图2所示，虚线框内是一个条件结构.此结构中包含一个判断框，根据条件p是否满足，选择执行步骤A或步骤B，但不会出现同时执行步骤A和步骤B的情形.
3.循环结构
在生活中，我们有时需要重复做一些事情（如求50个学生的总成绩，需要做50次加法运算，每次加入一个学生的成绩）.从完成这类事情的过程中，可以找出3个关键的地方，即“从什么地方开始”“反复做什么”“在什么条件下结束”.计算机的运算速度快，最善于进行重复性的工作，可以将人们从繁重的重复运算中解救出来。循环结构可以让计算机在某个条件成立的情况下重复执行某个步骤。在构造循环结构时，也必须保证完成下面的事情.
(1)循环前，初始化变量的值.
例如，在“输出1～100”的循环结构中，要先给输出的变量i赋初值1. (2)确定循环体.
循环体就是在循环结构中反复执行的操作步骤，例如，上述循环结构中的循环体是“输出变量i”和“i=i+1”.
(3)设置循环终止条件.
循环结构不能是永无终止的“死循环”，一定要在某个条件下终止循环，这就需要条件结构来做出判断，因此，循环结构中一定包含条件结构.例如，上述循环结构中的终止条件是“i=100”.
循环结构有两类，当型循环和直到型循环.如图3所示，当型循环结构表示“当条件p1满足时，反复执行循环体”；直到型循环结构表示“反复执行循环体直到条件p2满足”.
四类基本逻辑结构
根据数据元素之间的关系,有四类基本逻辑结构分别是
（1） 集合结构：结构中的数据元素之间除了同属于⼀个集合的关系外，⽆其他版任何关系。（2） 线性结构：结权构中的数据元素之间存在着⼀对⼀的线性关系。（3） 树状结构：结构中的数据元素之间存在着⼀对多的层次关系。（4） 图状结构或⽹状结构：结构中的数据元素之间存在着多对多的任意关系。
常见的4种数据存储结构:1.顺序存储结构:借助数据元素之间的相对位置来表⽰元素之间的逻辑结构.（vector动态数组、 deque双端队列、stack栈容器、queue队列容器）2.链式存储结构:借助数据元素之间的元素的指针表⽰数组元素的逻辑结构.
3.散列存储结构:顺序存储+算列.
4.索引存储结构:顺序存储+索引.

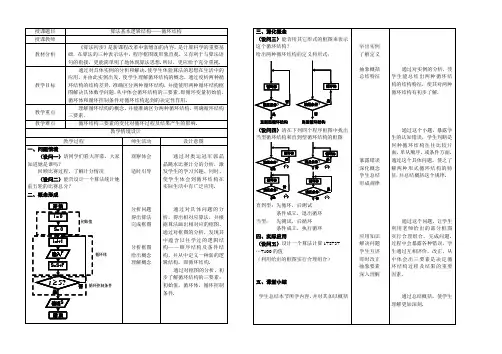

授课题目 算法基本逻辑结构——循环结构
授课教师
教材分析 《算法初步》是新课程改革中新增加的内容，是计算科学的重要基础．在算法的三种表示法中，程序框图既形象直观，又有利于与算法语句的衔接，更能简单明了地体现算法思想.所以，更应给予充分重视.
教学目标 通过对具体实例的分析和解决，使学生体验算法的思想在生活中的应用，并由此实例出发，使学生理解循环结构的概念，通过度析两种循环结构的结构差异，准确区分两种循环结构，并能使用两种循环结构框图解决具体数学问题，从中体会循环结构的三要素，即循环变量初始值，循环体和循环控制条件对循环结构起到的决定性作用.
教学重点 理解循环结构的概念，并能准确区分两种循环结构，明确循环结构三要素．
教学难点 循环结构三要素的变化对循环过程及结果产生的影响.
教学情境设计
教学过程 师生活动 设计意图
一、问题情境
（设问一）请同学们看大屏幕，大家知道她是谁吗？
回顾比赛过程，了解计分情况.
（设问二）能否设计一个算法统计她前五轮的比赛总分？
二、概念形成
观察体会
适时引导
分析问题
得出算法
完成框图
分析框图
给出概念
理解概念
通过对奥运冠军郭晶晶跳水比赛计分的分析，激发学生的学习兴趣，同时，使学生体会到循环结构在实际生活中有广泛应用.
通过对具体问题的分析，得出相对应算法，并根据算法画出相对应的框图，通过对框图的分析，发现其中蕴含以往学过的逻辑结构——顺序结构及条件结构，并从中定义一种新的逻辑结构，即循环结构.
通过对框图的分析，初步了解循环结构的三要素：初始值，循环体，循环控制条件.
三、深化概念
（设问三）能否用其它形式的框图来表示这个循环结构？
给出两种循环结构的定义和形式：
（设问四）请在下列四个程序框图中找出当型循环结构和直到型循环结构的框图
直到型：先循环，后测试
条件成立，退出循环
当型： 先测试，后循环
条件成立，执行循环
fpga的基本工作原理
FPGA（Field Programmable Gate Array）是一种可编程逻辑芯片，它可以被编程成各种逻辑电路，具有高度的灵活性和可重构性。FPGA在数字信号处理、图像处理、视频处理和通信等领域得到广泛应用。本文将介绍FPGA的基本工作原理，包括FPGA的逻辑资源结构、FPGA的编程方式和FPGA的工作过程。
一、FPGA的逻辑资源结构
FPGA的逻辑资源主要包括逻辑单元（Logic Units）、查找表（Look-Up Tables）和存储器单元（Memory Units）。
逻辑单元是FPGA中最基本的逻辑单元，它由逻辑门电路组成，包括与门、或门、非门等。逻辑单元的输出可以直接与其他逻辑单元或存储器单元相连，也可以与查找表的输入相连。逻辑单元还可以实现复杂的逻辑函数，如加法器、乘法器等。
查找表是FPGA中一个重要的组成部分，它用于存储逻辑函数的真值表，并将真值表与逻辑单元相连。在FPGA中，查找表通常由4位或5位输入和1位输出组成。查找表的真值表由程序员编写的逻辑函数确定，并存储在FPGA的寄存器中。
存储器单元是FPGA中另一种重要的逻辑资源，用于存储数据和程序。FPGA中的存储器单元包括RAM、ROM和寄存器。其中RAM和寄存器用于存储数据，ROM用于存储程序。
二、FPGA的编程方式
通常，FPGA的编程方式分为两种：硬件描述语言（Hardware Description Language，HDL）和原理图编程。
硬件描述语言是一种用于描述数字电路的语言，它由一系列的语句组成，其中包括组合逻辑电路描述和时序逻辑电路描述。常见的硬件描述语言有Verilog和VHDL等。
原理图编程是一种通过绘制逻辑图来编程的方式。在原理图中，每个组件都是以图形的形式表示的，例如逻辑门、查找表和存储器单元等。这些组件可以通过连接线连接起来，从而组成一个完整的数字电路。
