机械制图期末试卷
一、选择题（每空2分，共40分）
1. 用计算机绘图时，栅格捕捉的作用是为了得到屏幕上( )。
A、准确的坐标点 B、图形的特性 C、两点间的距离 D、线段的端点
2. 对计算机绘制的图形，系统可使用( )命令得到两点之间的距离。
A、手工计算 B、查询命令 C、绘图关系 D、计算公式
3. 常用的螺纹紧固件有螺栓、螺柱、( )和垫圈等。
A、螺钉、螺片 B、螺锥、螺母 C、螺钉、螺母 D、内螺、外螺
4. 螺栓连接用于连接两零件( )和需要经常拆卸的场合。
A、长度很长 B、厚度很大 C、长度不长 D、厚度不大
5. 采用比例画法时，螺栓直径为d，螺栓头厚度为0.7d，螺纹长度为2d，六角头画法同( )。
A、螺栓 B、螺柱 C、螺钉 D、螺母
6. 采用比例画法时，六角螺母内螺纹大径为D，六边形长边为2D，( )，螺母厚度为0.8D，倒角形成的圆弧投影半径分别为1.5D、D、r。
A、倒角圆直径为1.6D B、倒角圆直径为1.8D
C、倒角圆与六边形内切 D、倒角圆与六边形外切
7. 采用( )时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为0.15d。
A、规定画法 B、比例画法 C、夸大画法 D、简化画法
8. 螺柱连接多用于被连接件之一( )而不宜使用螺栓连接，或因经常拆卸不宜使用螺钉连接的场合。
A、较厚 B、较薄 C、较重 D、较轻
河南科技大学19级 机械电子工程专业大二2021春季期 《机械制图》清考试卷
基本信息：[矩阵文本题] *
姓名：
________________________
班级：
________________________
学号:
________________________
1.A3图纸基本幅面尺寸为594X841。 [判断题] *
对
错(正确答案)
2.图样中，采用1：2的比例，属于放大比例。 [判断题] *
对
错(正确答案)
3.中心投影法是投射线互相平行的。 [判断题] *
对
错(正确答案)
4.如果留有装订边，A4图纸的装订边为10mm。 [判断题] *
对(正确答案) 错
5.三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。 [判断题] *
对(正确答案)
错
6.物体左右之间的距离称为长。 [判断题] *
对(正确答案)
错
7.当圆的直径过小时，可以用线实线来代替线点画线。 [判断题] *
对(正确答案)
错
8.水平线的正面投影与X轴平行，水平投影反映线段的真实长度。 [判断题] *
对(正确答案)
错
9.比例是指实物与图样中图形相应要素的线性尺寸之比。 [判断题] *
对(正确答案)
错
10.圆柱体的三视图中，有两个长方形，一个三角形。 [判断题] *
对 错(正确答案)
11.为了简化作图，通常将正等轴测图的轴向变形系数取为1。 [判断题] *
对(正确答案)
错
12.正等轴测图的轴间角可以任意确定。 [判断题] *
对
错(正确答案)
13.形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。 [判断题] *
对(正确答案)
错
14.在较小的图形上绘制点画线有困难时，可用细实线代替。 [判断题] *
对(正确答案)
错
15.绘制圆的中心线，圆心应为小短线相交。 [判断题] *
对
错(正确答案)
16.当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。 [判断题] *

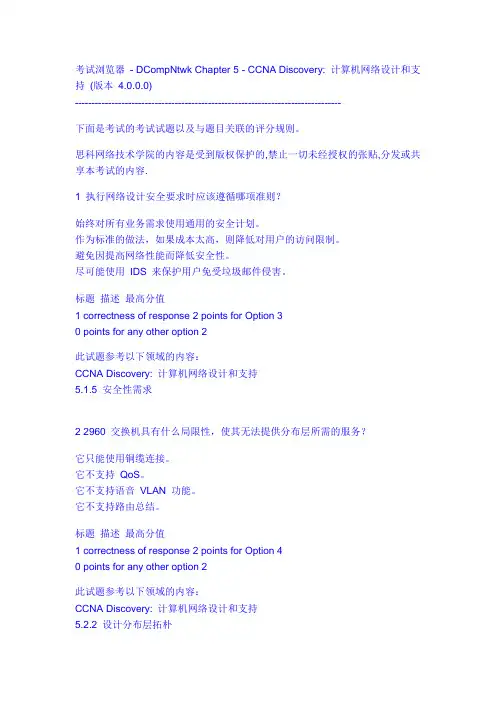

考试浏览器 - DCompNtwk Chapter 5 - CCNA Discovery: 计算机网络设计和支持 (版本 4.0.0.0)
--------------------------------------------------------------------------------
下面是考试的考试试题以及与题目关联的评分规则。
思科网络技术学院的内容是受到版权保护的,禁止一切未经授权的张贴,分发或共享本考试的内容.
1 执行网络设计安全要求时应该遵循哪项准则？
始终对所有业务需求使用通用的安全计划。
作为标准的做法，如果成本太高，则降低对用户的访问限制。
避免因提高网络性能而降低安全性。
尽可能使用 IDS 来保护用户免受垃圾邮件侵害。
标题 描述 最高分值
1 correctness of response 2 points for Option 3
0 points for any other option 2
此试题参考以下领域的内容：
CCNA Discovery: 计算机网络设计和支持
5.1.5 安全性需求
2 2960 交换机具有什么局限性，使其无法提供分布层所需的服务？
它只能使用铜缆连接。
它不支持 QoS。
它不支持语音 VLAN 功能。
它不支持路由总结。
标题 描述 最高分值
1 correctness of response 2 points for Option 4
0 points for any other option 2
此试题参考以下领域的内容：
CCNA Discovery: 计算机网络设计和支持
5.2.2 设计分布层拓朴
3 当考虑融合网络设计时，必须确定相应的服务需求。当准备适用于此环境的网络设计时，需要考虑下列哪项因素？
根据对噪音的敏感度进行业务数据补偿
防火墙的位置和布置
语音级服务质量
2017年秋季期17级《机械制图》期末考试试卷
命题教师：
班别：17数控一、二班 17模具一、二班 学号： 姓名：_________
一、单项选择题：（每空2分，16分）
1.标题栏一般位于图纸的（ ）
A 右下角 B 左下角 C 右上角 D 左上角
2.下列尺寸正确标注的图形是( )
A B C D
3.在三视图中，主视图反映物体的（ ）
A 长和宽 B 长和高 C 宽和高
4.正等测轴测轴的轴角是（ ）
A 180° B 135° C 120° D 90°
5.表面粗糙度中，Ra的单位为（ ）
A 微米 B 毫米 C 厘米 D 米
6.已知圆柱截切后的主、俯视图，正确的左视图是（ ）
7.在下图中选出正确的剖视图（ ）
8.在下图中选出正确的断面图（ ）
二、根据三视图画出正等轴侧图，尺寸在图上量取。（15分）
三、根据轴侧图，补画三视图中所缺的线条。（15分）
1.（5分）
2.（10分）
四、用两个相交的剖切面，将主视图画成全剖视图。（16分）
五、画出两个移出断面图。（10分）
六、看懂零件图，并回答下面问题。（每空2分，共28分）
1.导套零件的材料为 ，画图比例为
，主视图采用的是 剖视图。
2.的基本尺寸为 ，最大极限尺寸是
，最小极限尺寸是 ，公差是 。
3.导套表面粗糙度要求最高的表面是 ，代号为 。
4.越程槽3×0.5表示槽宽 ，槽深 ，槽的定位尺寸为 。
