无损检测考试复习资料

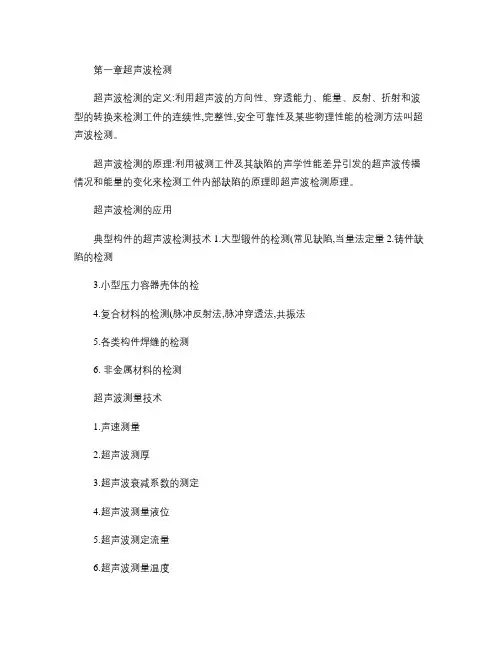

第一章超声波检测

超声波检测的定义:利用超声波的方向性、穿透能力、能量、反射、折射和波型的转换来检测工件的连续性,完整性,安全可靠性及某些物理性能的检测方法叫超声波检测。

超声波检测的原理:利用被测工件及其缺陷的声学性能差异引发的超声波传播情况和能量的变化来检测工件内部缺陷的原理即超声波检测原理。

超声波检测的应用

典型构件的超声波检测技术 1.大型锻件的检测(常见缺陷,当量法定量2.铸件缺陷的检测

3.小型压力容器壳体的检

4.复合材料的检测(脉冲反射法,脉冲穿透法,共振法

5.各类构件焊缝的检测

6. 非金属材料的检测

超声波测量技术

1.声速测量

2.超声波测厚

3.超声波衰减系数的测定

4.超声波测量液位

5.超声波测定流量

6.超声波测量温度

7.其它超声波测量方法(如硬度、浓度、粘度等

超声波检测的特点

1.方向性好

2.穿透能力强

3.能量高

4.遇到界面时,将发生反射,折射和波型的转换

5.对人体无害超声波检测步骤 1.选择仪器、探头、试块。2.调整探头,试块以保证它们有良好的声耦合,耦合方式有直接接触法和液浸法。3.检测 1.共振法 2.透射法(连续波,脉冲波3.脉冲反射法 4.液浸法

同一探头发射超声波,传播介质分别为水、铝、钢和有机玻璃,试问,在哪种材料中超声波的扩散角最大?答:铝的扩散角最大,因为超声波在铝中的波长最长。

第二章射线检测

射线检测的定义:利用各种射线对材料的透射性能及不同材料对射线的吸收,衰减程度的不同,使底片感光成黑度不同的图像来观察的检测方法叫射线检测。

射线检测的原理:当射线通过被检物体时,有缺陷部位(如气孔,非金属夹杂与无缺陷部位对射线吸收能力不同,一般情况是透过有缺陷部位的射线强度高于无缺陷部位的射线强度,因而可以通过检测透过被检物体后的射线强度的差异,来判断被检物体中是否有缺陷的原理即为射线检测的原理。

射线检测的特点 1.适用于几乎所有材料,而且对零件形状及其表面粗糙度均无严格要求。

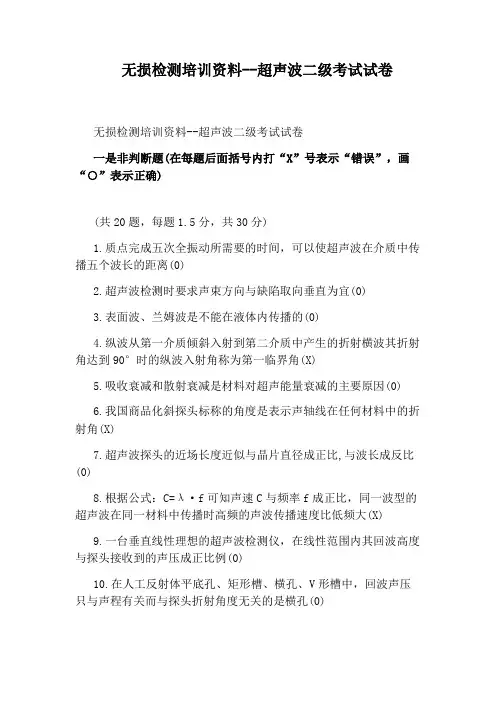

无损检测培训资料--超声波二级考试试卷

无损检测培训资料--超声波二级考试试卷

一是非判断题(在每题后面括号内打“X”号表示“错误”，画“○”表示正确)

(共20题，每题1.5分，共30分)

1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0)

2.超声波检测时要求声束方向与缺陷取向垂直为宜(0)

3.表面波、兰姆波是不能在液体内传播的(0)

4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X)

5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0)

6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X)

7.超声波探头的近场长度近似与晶片直径成正比,与波长成反比(0)

8.根据公式：C=λ·f可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X)

9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0)

10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0) 11.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P0之比等于0%时的指向角(0)

12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X)

13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X)

14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波(X)

15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)

16.探测工件侧壁附近的缺陷时，探伤灵敏度往往会明显偏低，这是因为有侧壁干扰所致(0)

17.耦合剂的用途是消除探头与工件之间的空气以利于超声波的透射(0)

18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是(λ/2)(0)

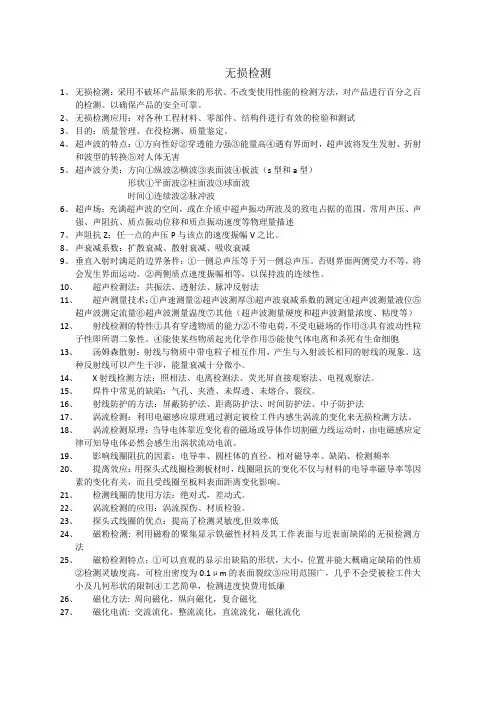

无损检测

1、 无损检测：采用不破坏产品原来的形状、不改变使用性能的检测方法，对产品进行百分之百的检测。以确保产品的安全可靠。

2、 无损检测应用：对各种工程材料、零部件、结构件进行有效的检验和测试

3、 目的：质量管理、在役检测、质量鉴定。

4、 超声波的特点：①方向性好②穿透能力强③能量高④遇有界面时，超声波将发生发射、折射和波型的转换⑤对人体无害

5、 超声波分类：方向①纵波②横波③表面波④板波（s型和a型）

形状①平面波②柱面波③球面波

时间①连续波②脉冲波

6、 超声场：充满超声波的空间，或在介质中超声振动所波及的致电占据的范围。常用声压、声强、声阻抗、质点振动位移和质点振动速度等物理量描述

7、 声阻抗Z：任一点的声压P与该点的速度振幅V之比。

8、 声衰减系数：扩散衰减、散射衰减、吸收衰减

9、 垂直入射时满足的边界条件：①一侧总声压等于另一侧总声压。否则界面两侧受力不等，将会发生界面运动。②两侧质点速度振幅相等，以保持波的连续性。

10、 超声检测法：共振法、透射法、脉冲反射法

11、 超声测量技术：①声速测量②超声波测厚③超声波衰减系数的测定④超声波测量液位⑤超声波测定流量⑥超声波测量温度⑦其他（超声波测量硬度和超声波测量浓度、粘度等）

12、 射线检测的特性①具有穿透物质的能力②不带电荷，不受电磁场的作用③具有波动性粒子性即所谓二象性。④能使某些物质起光化学作用⑤能使气体电离和杀死有生命细胞

13、 汤姆森散射：射线与物质中带电粒子相互作用，产生与入射波长相同的射线的现象。这种反射线可以产生干涉，能量衰减十分微小。

14、 X射线检测方法：照相法、电离检测法、荧光屏直接观察法、电视观察法。

15、 焊件中常见的缺陷：气孔、夹渣、未焊透、未熔合、裂纹。

16、 射线防护的方法：屏蔽防护法、距离防护法、时间防护法、中子防护法

17、 涡流检测：利用电磁感应原理通过测定被检工件内感生涡流的变化来无损检测方法。

超声检测习题部分

第 1 页 共 72 页

第三部分 超声波检测

一.是非题：246题

二.选择题：256题

三.问答题： 70题

四.计算题： 56题 超声检测习题部分

第 2 页 共 72 页

一．是非题 （在题后括弧内，正确的画○ ，错误的画×）

1.1 由于机械波是由机械振动产生的，所以超声波不是机械波。 （ ）

1.2 只要有作机械振动的波源就能产生机械波。 ( )

1.3 振动是波动的根源，波动是振动状态的传播。 ( )

1.4 介质中质点的振动方向与波的传播方向互相垂直的波称为纵波。 ( )

1.5 当介质质点受到交变剪切应力作用时,产生切变形变，从而形成横波。 ( )

1.6 液体介质中只能传播纵波和表面波，不能传播横波。 ( )

1.7 根据介质质点的振动方向相对于波的传播方向的不同，波的波形可分为纵波、横波、

表面波和板波等。 ( )

1.8 不同的固体介质，弹性模量越大，密度越大，则声速越大 ( )

1.9 同一时刻,介质中振动相位相同的所有质点所联成的面称为波前。 ( )

1.10 实际应用超声波探头中的波源近似于活塞波振动，当距离波源的距离足够大时，活塞波类似于柱面波。 ( )

1.11 超声波检测中广泛采用的是脉冲波，其特点是波源振动持续时间很长，且间歇辐射。 ( )

1.12 次声波、声波、超声波都是在弹性介质中传播的机械波，在介质中的传播速度相同，他们的主要区别主要在于频率不同。 ( )
