人行道技术交底

B2

施工技术交底记录

工程名称 施工单位

施工部位 人行道 施工内容 人行道铺装

一、人行道设计

1、人行道路面结构：4cm厚花岗岩板+3cm厚1:3（体积比）水泥砂浆+15cm厚C20再生混凝土基层+路基平整碾压，路基压实度在90%以上。

2、全线按规范规定设置盲道及无障碍坡道，形成完善便利的无障碍交通体系。

3、人行道均设置盲道，盲道连续布置，人行横道设提示盲道，提示盲道在平面位置的布置可根据交叉口实际情况调整；公交车站设提示盲道。

4、盲道铺设应连续，并避开树木、电线杆、树穴、井盖等障碍物，其他设施不得占用盲道，人行道中有台阶、坡道和障碍物等，在相距0.25～0.5m处设提示盲道。盲道的颜色应与相邻人行道铺装颜色形成对比，并应与周边景观相协调，盲道宽度为0.3m，选用300*300mm黄色盲道板花岗岩。

5、无障碍坡道在交叉口结合人行横道线设置，路段上结合沿线单位出入口设置，坡道采用单面坡，宽度与人行道宽度相同，坡率为1：20，坡面应平整，且不应光滑，并在坡道两端设置挡车柱。

二、施工工艺

1、清理基层：将混凝土层表面的积灰及杂物等清理干净。如局部凹凸不平，应将凸处凿平，凹处补平。

2、找平、弹线：开始铺砌前，先根据位置和高程在四角各铺一块基准石材，在此甚础上在南北两侧各铺一条基准石材。经测量检查，高程与位置无误后，再进行大面积铺砌。

年 月 日

交底人 技术负责人 接方负责人

其他接收人签名

B2

施工技术交底记录

工程名称 施工单位

施工部位 人行道 施工内容 人行道铺装

交底内容：

3、试拼和试排：铺设前对每一块石材，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排放整齐。在正式铺装前，要进行一次试排。

市政基础设施工程

施工技术交底记录

编号： 市政施管-10

工程名称 部位名称 道路工程

工序名称 人行道砖铺砌 交底日期

交底单位 交底人

接收单位 道路施工班组 接收人

交底内容：

1、 本工程人行道按照路面结构图（图号DL-6-02、DL-6-05、DL-6-06等）进行施工。

2、 人行道砖的颜色及铺砌样式应事先取得甲方单位的认可。

3、 人行道垫层采用6%水泥稳定石屑厚15cm，人行道砖使用的材料是：水泥混凝土机压彩色通透联体砖，规格为25×12.5×5cm。

4、 测量放线：

利用侧石为边线，放出中线；并约隔5m左右测放水平桩，以控制方向及高程。桉标高及中、边线纵横挂线，以挂线为依据铺砌。

5、 铺砌人行道砖时，先铺一层2cm厚的1：3水泥砂浆卧底层进行调平，再进行铺砌预制块彩砖。

6、 预制块铺好后，用水泥砂浆填灌板缝，并用灰匙捣插板缝至砂浆饱满。铺砌完成后即覆盖淋水养护。

7、 人行道根据设计图纸设置A型和B型无障碍通道，以及人行道盲道。

会签栏 参加单位 参加人员

人行道-透水型混凝土技术交底范本

1. 介绍

本文档是介绍透水型混凝土人行道交底的范本。

2. 技术要求

2.1 原材料选择

- 水泥：需采用普通硅铝酸盐水泥，强度等级不低于42.5。

- 砂子：需采用中细砂。

- 石子：需采用符合国家建材标准的碎石。

- 外加剂：需采用PCE型减水剂，并控制使用量。

2.2 施工方法

- 透水型混凝土人行道必须在天气良好、无风、相对湿度低的条件下施工。

- 施工前需对路面进行撒水湿润处理，以防止基层过度吸水影响混凝土强度及混凝土和石材料间的粘结性。

- 在路面的街道两侧开挖出透水型混凝土的比较固定的石墩空隙，然后根据工程要求安设钢筋网片，并依靠焊接的方式，将所有钢筋网片焊接为一个整体。 - 在完成钢筋网片的安设后，就可以进行模板的安装，预留好化土溢流口。

- 在透水型混凝土人行道的模板安装完毕后，可以进行混凝土的浇筑施工。

- 在混凝土浇筑后，需要对路面进行打磨工作，以保障路面平整度达到标准要求。同时打磨过程中需要注意避免对道边石或其他地面设施造成损坏或者污染。

3. 施工注意事项

- 施工前必须对基础地面进行充分的处理，平整、坚固、无油污和杂物；

- 拼钢筋网片时，应将钢筋网片之间的凸起支撑完成与该网片同样的高度；

- 混凝土的浇注采用泵送方式，浇注深度不宜超过2m；

- 在混凝土打磨时，需要不断清理油污和杂物。

4. 总结

透水型混凝土人行道是一种新型的环保型人行道材料，具有透水性、渗水性、耐压强度大等优良性能，特别适用于城市绿化、公园、广场等区域的建设。在施工过程中，需严格按照技术要求和注意事项进行施工，并且需加强施工现场的管理，保证透水型混凝土人行道的施工质量和完工时间。

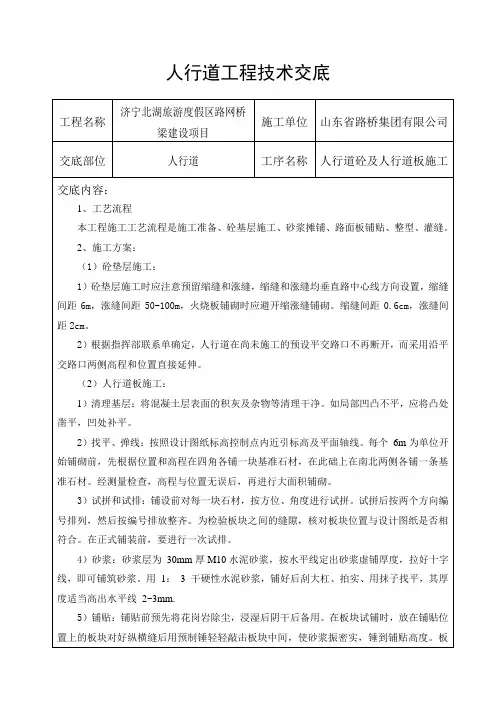

人行道工程技术交底

工程名称 济宁北湖旅游度假区路网桥梁建设项目 施工单位 山东省路桥集团有限公司

交底部位 人行道 工序名称 人行道砼及人行道板施工

交底内容：

1、工艺流程

本工程施工工艺流程是施工准备、砼基层施工、砂浆摊铺、路面板铺贴、整型、灌缝。

2、施工方案：

（1）砼垫层施工：

1）砼垫层施工时应注意预留缩缝和涨缝，缩缝和涨缝均垂直路中心线方向设置，缩缝间距6m，涨缝间距50-100m，火烧板铺砌时应避开缩涨缝铺砌。缩缝间距0.6cm，涨缝间距2cm。

2）根据指挥部联系单确定，人行道在尚未施工的预设平交路口不再断开，而采用沿平交路口两侧高程和位置直接延伸。

（2）人行道板施工：

1）清理基层：将混凝土层表面的积灰及杂物等清理干净。如局部凹凸不平，应将凸处凿平，凹处补平。

2）找平、弹线：按照设计图纸标高控制点内近引标高及平面轴线。每个 6m为单位开始铺砌前，先根据位置和高程在四角各铺一块基准石材，在此础上在南北两侧各铺一条基准石材。经测量检查，高程与位置无误后，再进行大面积铺砌。

3）试拼和试排：铺设前对每一块石材，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排放整齐。为检验板块之间的缝隙，核对板块位置与设计图纸是否相符合。在正式铺装前，要进行一次试排。

4）砂浆：砂浆层为 30mm厚M10水泥砂浆，按水平线定出砂浆虚铺厚度，拉好十字线，即可铺筑砂浆。用 1： 3 干硬性水泥砂浆，铺好后刮大杠、拍实、用抹子找平，其厚度适当高出水平线 2~3mm.

5）铺贴：铺贴前预先将花岗岩除尘，浸湿后阴干后备用。在板块试铺时，放在铺贴位置上的板块对好纵横缝后用预制锤轻轻敲击板块中间，使砂浆振密实，锤到铺贴高度。板块试铺合格后，翻开板块，检查砂浆结合层是否平整、 密实，在石材背面和水泥砂浆层上浇一层水灰比为 0.5 左右的素水泥浆，然后将板块轻轻地对准原位放下，用橡皮锤轻击放于板块上的木垫板使板平实，根据水平线用水平尺找平，接着向两侧和后退方向顺序铺贴。铺装时随时检查，如发现有空隙，应将板材掀起用砂浆补实后再进行铺设。
