门禁 说明书

1 第一章、系统功能特性

NetKing一卡通系统是一个综合性的应用管理系统。系统利用先进的 IC 卡技术、网络通讯技术、自动控制技术和智能事务管理软件，对政府机关、企事业单位、团体、学校、居民小区、智能楼宇与大厦等的停车场、门禁、考勤、巡更、消费提供管理支持，实现管理的自动、智能和安全的目的。

智能门禁管理系统是“NetKing一卡通系统”的重要组成部分；智能门禁管理系统以IC卡作为信息载体，利用计算机控制系统对IC卡中的信息作出判断，并给电磁门锁发送控制信号以控制房门的开启。同时将读卡时间和所使用的IC卡的卡号等信息记录、存储在相应的数据库中，方便管理人员的随时查询，同时也加强房门的安全管理工作。

智能门禁管理系统，绝不仅仅是简单的门锁工具，而是一种快捷方便、安全可靠、一劳永逸的多功能、高效率、高档次的管理系统。它能够让你实实在在享受高科技带来的诸多实惠和方便。

CSS NetKing软件主要特性：

 系统是基于Windows/NT操作系统上的32位应用系统，支持WindowsXP、Windows2000等多个版本的操作系统；

 采用当前最流行的SQL Server数据库存取数据，保障数据的安全性、稳定性，方便与其他系统的集成；

 系统完全支持TCP/IP协议，主控程序、应用服务器、通讯服务器、数据库可以集中安装在一台计算机上或者分开安装在控制器局域网（广域网）的任意一台计算机上；

 系统可集中管理，亦可分散管理。可以设置多台管理主机（安装并运行主控程序的计算机），支持多人在不同的主机上同时进行全功能操作；

 系统支持集团管理模式。集团下可设置多个网络机构，每个网络机构都

2 可以自行设置独立的节点、控制器参数、发卡和授权。每个网络机构最多管理2048个部门（卡批次），32767个用户/持卡人；

 系统具有完善的系统操作授权许可管理体制，可设置不同登录用户的操作权限；

 系统支持RS232、RS485或TCP/IP通讯模式，满足各种控制器连接架构需要；

简易门禁控制器使用说明

操作说明：

1、通电，按下“出门按钮”，继电器1动作，出门指示灯（绿色）亮且状态灯（红色）亮，延时2秒出门指示灯灭，处于开门状态；再按下“出门按钮”，继电器2动作，关门指示灯亮且状态灯（红色）灭，延时2秒关门指示灯灭，处于关门状态。

2、密码开门：在关门状态下，按一下“密码”键，数码管显示“cccc”输入开门密码（默认开门密码为“1234”），再按“确认” 键， 继电器1动作，出门指示灯（绿色）亮且状态灯（红色）亮，延时2秒出门指示灯灭，处于开门状态；按“关门”键或“出门按钮”，继电器2动作，关门指示灯亮且状态灯（红色）灭，延时2秒关门指示灯灭，处于关门状态。

3、开门密码设置：

①按一下“设置” 键，数码管显示“bbbb”输入系统密码（默认系统密码为“8888”），按“确定”键，进入设置界面，数码管显示“1コцコ”。

②再按“确认”，数码管显示“c1”1秒后消失，输入新的四位开门密码，然后“确认”；显示“c2”1秒后消失，第二次输入新密码，按“确认”

③数码管闪两下，蜂鸣器长“嘟”一声并返回设置界面“1コцコ”，则开门密码设置成功。如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配，密码设置失败返回设置界面“1コцコ”。

4、系统密码设置：

①按一下“设置”， 数码管显示“bbbb”输入系统密码（默认系统密码为“8888”），按“确定”键，进入设置界面，数码管显示“1コцコ”，再按一下“设置”，数码管显示“2コцコ”，开始设置系统密码

②再按“确认”，数码管显示“c1”1秒后消失，输入新的四位系统密码，然后“确认”；显示“c2”1秒后消失，第二次输入新密码，按“确认”

③数码管闪两下，蜂鸣器长“嘟”一声并返回设置界面“2コцコ”，则系 统密码设置成功。如果蜂鸣器短“嘟”两声说明两次输入的密码不匹配，密码设置失败返回设置界面“2コцコ”。

5、锁控时间设置：

进入系统设置界面后，继续按“设置”键，直至数码管显示“3コbコ”，然后按“确定”键，进入锁控时间的设置，输入自己想要的锁控时间，然后按“确定”键保存退出。

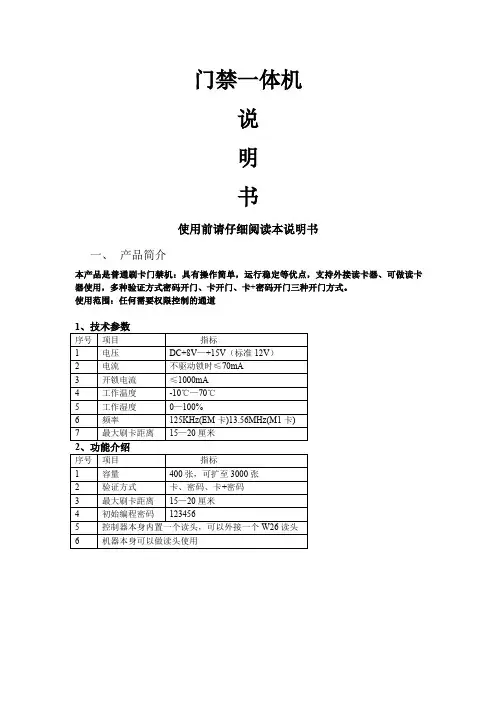

门禁一体机说明书使用前请仔细阅读本说明书一、产品简介本产品是普通刷卡门禁机：具有操作简单，运行稳定等优点，支持外接读卡器、可做读卡器使用，多种验证方式密码开门、卡开门、卡+密码开门三种开门方式。使用范围：任何需要权限控制的通道1、技术参数序号项目指标1电压DC+8V—+15V（标准12V）2电流不驱动锁时≤70mA3开锁电流≤1000mA4工作温度-10℃—70℃5工作湿度0—100%6频率125KHz(EM卡)13.56MHz(M1卡)7最大刷卡距离15—20厘米2、功能介绍序号项目指标1容量400张，可扩至3000张2验证方式卡、密码、卡+密码3最大刷卡距离15—20厘米4初始编程密码1234565控制器本身内置一个读头，可以外接一个W26读头6机器本身可以做读头使用二、接线示意图门禁接线座专用电源接线座专用门禁锁+12VGNDCOMNONCKEYD0D1BELL1BELL2门禁机连线图三、增加删除用户1、验证方法1、卡用户：直接刷卡验证成功后，绿灯点亮，输出开门信号2、密码用户：先输入密码，最后按#，成功后，绿灯点亮，输出开门信号3、卡+密码：先刷卡，再输入密码，按#号结束验证，绿灯点亮，输出开门信号2、增加用户A、刷卡注册户卡：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“5”→可连续刷卡登记→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程B、输入卡号注册：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“2”→输入ID10位数编号→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程C、密码注册:1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“3”→输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程3、删除用户依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式A、刷卡删除：依次按“8”→按“1”→可连续刷卡删除→按“#”蜂鸣器响两声，成+12VGNDPUSHNOGNDNC出门按钮门铃WG26输出和输入专用门禁锁#5#1#切换输出模式功提示，按2下“*”退出编程B、输入卡号删除：依次按“8”→按“2”→输入10位卡号→按“#”蜂鸣器响两声，成功提示，若要继续删除，请重新按“2”→输入10位卡号→按“#”，按2下“*”退出编程C、密码删除：依次按“8”→按“3”→输入密码→按“#”蜂鸣器响两声，成功提示若要继续删除，请重新按“3”→输入密码→按“#”结束，按2下“*”退出编程四、卡+密码注册1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“4”→输入ID10位数编号→再输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程五、设置开门时间：（默认开门6秒）1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“7”→输入1-9数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程1------2秒4------8秒7------14秒2------4秒5------10秒8------16秒3------6秒6------12秒9------18秒六、修改编程密码及机器初始化1、修改编程密码1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“1”→输入新编程密码→按“#”，按2下“*”退出编程2、删除所有登记过的注册信息1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“9”→按“#”→输入123→按“#”蜂鸣器响四声，成功提示，按2下“*”退出编程3、恢复出厂设置门禁机在通电的时候用导体将Reset（A、B）脚短路一下，蜂鸣器滴滴五声响，即恢复出厂设置成功！恢复出厂设置将包括的内容有：1.编程密码2.超级用户验证密码3.开门时间

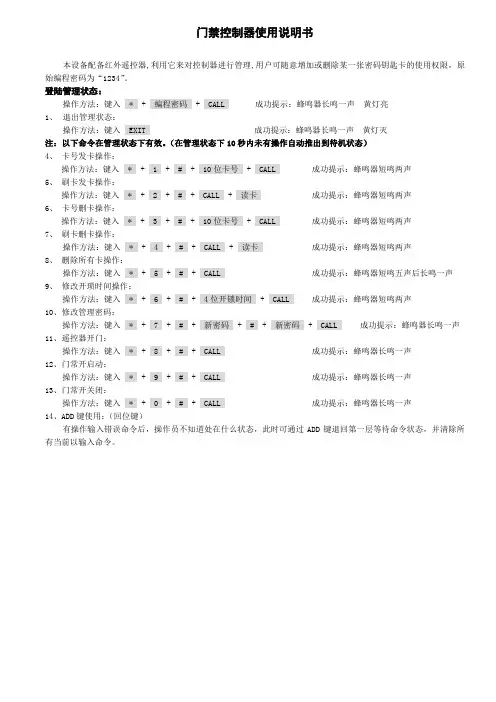

门禁控制器使用说明书

本设备配备红外遥控器,利用它来对控制器进行管理,用户可随意增加或删除某一张密码钥匙卡的使用权限，原始编程密码为“1234”。

登陆管理状态：

操作方法：键入 * + 编程密码 + CALL 成功提示：蜂鸣器长鸣一声 黄灯亮

1、 退出管理状态：

操作方法：键入 EXIT 成功提示：蜂鸣器长鸣一声 黄灯灭

注：以下命令在管理状态下有效。（在管理状态下10秒内未有操作自动推出到待机状态）

4、 卡号发卡操作：

操作方法：键入 * + 1 + # + 10位卡号 + CALL 成功提示：蜂鸣器短鸣两声

5、 刷卡发卡操作：

操作方法：键入 * + 2 + # + CALL + 读卡 成功提示：蜂鸣器短鸣两声

6、 卡号删卡操作：

操作方法：键入 * + 3 + # + 10位卡号 + CALL 成功提示：蜂鸣器短鸣两声

7、 刷卡删卡操作：

操作方法：键入 * + 4 + # + CALL + 读卡 成功提示：蜂鸣器短鸣两声

8、 删除所有卡操作：

操作方法：键入 * + 5 + # + CALL 成功提示：蜂鸣器短鸣五声后长鸣一声

9、 修改开琐时间操作：

操作方法：键入 * + 6 + # + 4位开锁时间 + CALL 成功提示：蜂鸣器短鸣两声

10、修改管理密码：

操作方法：键入 * + 7 + # + 新密码 + # + 新密码 + CALL 成功提示：蜂鸣器长鸣一声

11、遥控器开门：

操作方法：键入 * + 8 + # + CALL 成功提示：蜂鸣器长鸣一声
