第2章 建筑施工图识读
学习目标要求
1． 掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示内容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5．掌握建筑详图的作用、图示内容及画法与识读方法。
6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点
本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
2．1 施工图首页
施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
2．1．1 图纸目录
图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。如表1-2-1是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。
表1-2-1 图 纸 目 录

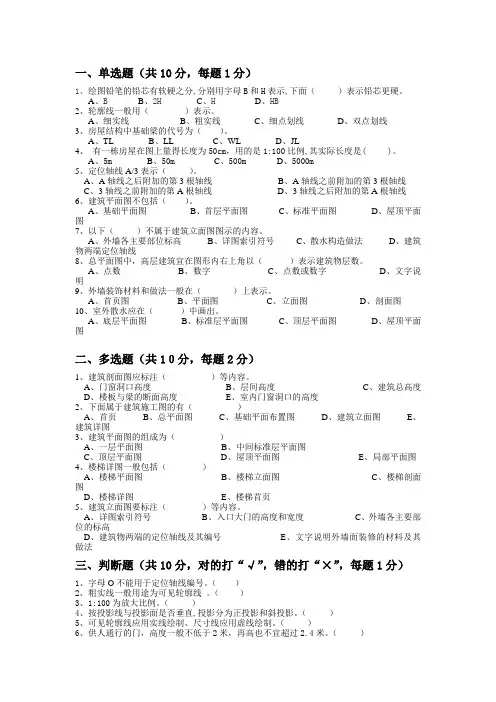

一、单选题（共10分，每题1分）
1、绘图铅笔的铅芯有软硬之分,分别用字母B和H表示,下面（ ）表示铅芯更硬。
A、B B、2H C、H D、HB
2、轮廓线一般用（ ）表示。
A、细实线 B、粗实线 C、细点划线 D、双点划线
3、房屋结构中基础梁的代号为（ ）。
A、TL B、LL C、WL D、JL
4、 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。
A、5m B、50m C、500m D、5000m
5、定位轴线A/3表示（ ）。
A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线
C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线
6、建筑平面图不包括（ ）。
A、基础平面图 B、首层平面图 C、标准平面图 D、屋顶平面图
7、以下（ ）不属于建筑立面图图示的内容。
A、外墙各主要部位标高 B、详图索引符号 C、散水构造做法 D、建筑物两端定位轴线
8、总平面图中，高层建筑宜在图形内右上角以（ ）表示建筑物层数。
A、点数 B、数字 C、点数或数字 D、文字说明
9、外墙装饰材料和做法一般在（ ）上表示。
A、首页图 B、平面图 C、立面图 D、剖面图
10、室外散水应在（ ）中画出。

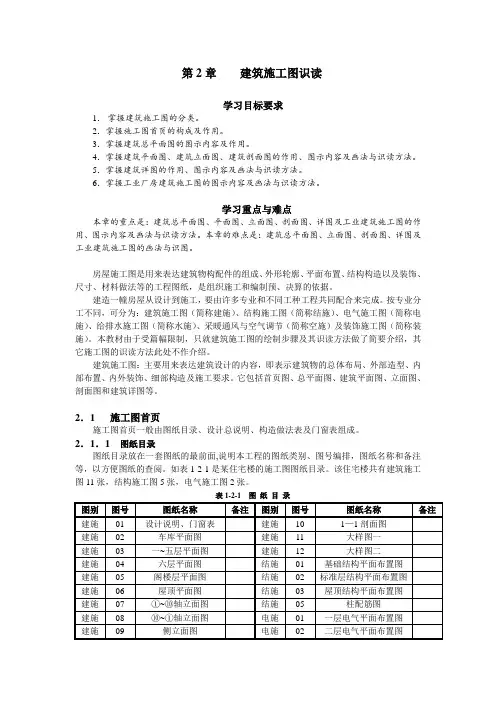

第2章 建筑施工图识读
学习目标要求
1． 掌握建筑施工图的分类。
2．掌握施工图首页的构成及作用。
3．掌握建筑总平面图的图示内容及作用。
4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5．掌握建筑详图的作用、图示内容及画法与识读方法。
6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点
本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工，要由许多专业和不同工种工程共同配合来完成。按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。
建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
2．1 施工图首页
施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
2．1．1 图纸目录
图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。如表1-2-1是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。
表1-2-1 图 纸 目 录
图别 图号 图纸名称 备注 图别 图号 图纸名称 备注
- 1 - 建筑结构施工图识读
建筑结构施工图识读
§16-1 建筑工程施工图概述
一、建筑工程施工图的作用
工程图纸是工程界的技术语言， 是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。
二、建筑工程施工图的设计
建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目，可以按扩大的初步设计（扩初设计） 和施工图设计两个阶段进行。
大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。
三、建筑工程施工图的种类
建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。主要包括各种设备的布置平面图、系统图和施工要求等内容。设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容
不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：
1、结构设计说明
- 2 - 本工程结构设计的主要依据；
设计标高所对应的绝对标高值；
建筑结构的安全等级和设计使用年限；
建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；
所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；
