Ｅｘｐｅｒｉｍｅｎｔ Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ ２００６年ｌ２月 第６期
《数字电子技术基础》多媒体课件建设’ 邓 娜”，高胜东，邹云海，陈子为 （成都信息工程学院成都６１０２２５） 摘要：《数字电子技术基础》是电气、电子及相关专业的重要技术基础课程，该课程的多媒 体课件建设一直是其教学改革的重要组成部分。文章主要从该课程和课件开发软件一方正奥思的 特点出发，讨论了选用方正奥思的原因，以及如何开发具有特色功能的多媒体课件。实践证明， 该课件建设对优化课堂教学效率和提高学生素质起到了较大的推动作用。 关键词：方正奥思；数字电子技术；特色功能 中图分类号：Ｇ６４２・４２１；Ｇ４３４文献标识码：Ｂ文章编号：１６７２－４５５０（２００６）０６－００７４—０４
Ｍｕｌｔｉｍｅｄｉａ Ｃｏｕｒｓｅｗａｒｅ Ｃｏｎｓｔｒｕｃｔｉｏｎ ｆｏｒ Ｔｈｅ Ｆｏｕｎｄａｔｉｏｎ ｏｆ Ｄｉｇｉｔａｌ Ｅｌｅｃｔｒｉｃ Ｔｅｃｈｎｉｑｕｅ ｂａｓｅｄ ｏｎ Ｆｏｕｎｄｅｒ Ａｕｔｈｏｒ Ｔｏｏｌ ＤＥＮＧ Ｎａ，ＧＡＯ Ｓｈｅｎｇ—ｄｏｎｇ，ＺＯＵ Ｙｕｎ—ｈａｉ，ＣＨＥＮ Ｚｉ—ｗｅｉ （Ｃｈｅｎｇｄｕ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｉｎｆｏｒｍａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ Ｃｈｅｎｇｄｕ ６ １ ０２２５）
Ａｂｓｔｒａｃｔ：刀如Ｆｏｕｎｄａｔｉｏｎ ｏｆ Ｄｉｇｉｔａｌ Ｅ￣ａｒｗ Ｔｅｃｈｎｉｑｕｅ ｉｓ ａｎ ｉｍｐｏｒｔａｎｔ ｃｏｕｒｓｅ ｆｏｒ ｓｔｕｄｅｎｔｓ ｗｈｏ ｍａ— ｏｒ ｉｎ ｅｌｅｃｔｒｏｎｉｃｓ．Ａｎｄ ｉｔｓ ｍｕｌｔｉｍｅｄｉａ ｃｏｕｒｓｅｗａｒｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｉＳ ａｎ ｉｎｄｉｓｐｅｎｓａｂｌｅ ｃｏｎｓｔｉｔｕｅｎｔ ｏｆ ｔｈｅ ｔｅａｃｈｉｎｇ ｒｅｆｏｎｎ．Ｔｈｉｓ ａｒｔｉｃｌｅ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ Ｆｏｕｎｄｅｒ Ａｕｔｈｏｒ Ｔｏｏｌ ｗｈｉｃｈ ｉｓ ｕｓｅｄ ｔｏ ｄｅｖｅｌｏｐ ｔｈｅ ｃｏｕｒｓｅｗａｒｅ．Ｉｔ ａｌｓｏ ｄｉｓｃｕｓｓｅｓ ｏｎ ｈｏｗ ｔｏ ｕｓｅ Ｆｏｕｎｄｅｒ Ａｕｔｈｏｒ Ｔｏｏｌ ｔｏ ｄｅｖｅｌｏｐ ｔｈｅ ｃｏｕｒｓｅｗａｒｅ ｗｉｔｈ ｆｕｎｃｔｉｏｎ— ａｌ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ．Ｉｔ ｈａｓ ｂｅｅｎ ｐｒｏｖｅｄ ｔｈａｔ ｗｉｔｈ ｔｈｉｓ ｐｉｅｃｅ ｏｆ ｍｕｌｔｉｍｅｄｉａ ｃｏｕｒｓｅｗａｒｅ，ｔｅａｃｈｉｎｇ ｅｆｆｉｃｉｅｎｃｙ ｈａｓ ｂｅｅｎ ｇｒｅａｄｙ ｉｍｐｒｏｖｅｄ． Ｋｅｙ ｗｏｒｄｓ：Ｆｏｕｎｄｅｒ Ａｕｔｈｏｒ Ｔｏｏ１；ｄｉｇｉｔａｌ ｅｌｅｃｔｒｏｎｉｃ ｔｅｃｈｎｉｑｕｅ；ｓｐｅｃｉａｌ ｆｕｎｃｔｉｏｎ

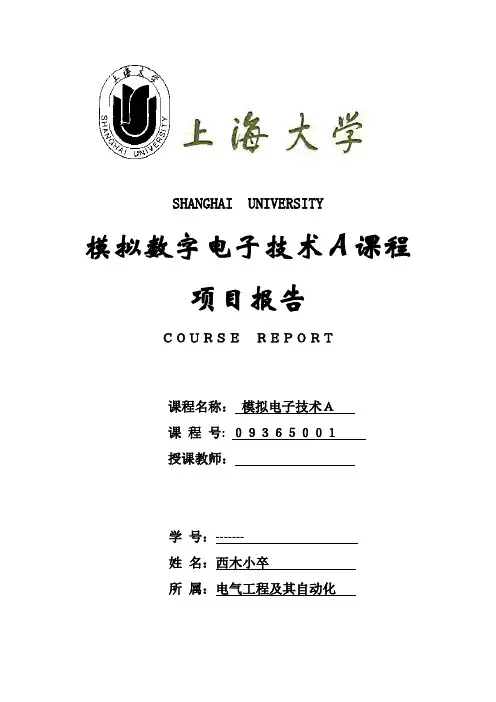

SHANGHAI UNIVERSITY
模拟数字电子技术Ａ课程项目报告
ＣＯＵＲＳＥ ＲＥＰＯＲＴ
课程名称：模拟电子技术Ａ
课程号:
０９３６５００１
授课教师：
学号：-------
姓名：西木小卒
所属：电气工程及其自动化
模拟数字电子技术Ａ课程项目报告
项目名称：1.运算放大器的仿真分析与传输特性测绘
2.二极管、稳压管的仿真模型与正反向特性测绘
1.运算放大器的仿真与传输特性测绘
1.1理想运放的电路模型
1.1.a
开环电压增益AVo≥105
输入电阻ri≥106Ω
输出电阻ro≤100Ω
受控输出电压源Vo=AVo（Vp－Vn）
1.2理想运放的电压传输特性
运放的理论电压传输特性曲线如图1.2.a，当差模输入电压Vp－Vn=0时， Vo=0，集成运放工作与传输特性的原点（零输入，零输出）。当差模输入信 号（Vp－Vn）增加，输出电压Vo随输入电压（Vp－Vn）增加而线性增加， 其斜率即为运算放大器的开环差模电压增益AVo[=Vo/（Vp－Vn）]。由于AVo 很大，当（Vp－Vn）增加（或者减少）到一定程度，由于电源电压的限制， 输出电压将达到正的最大值+Vom或负的最大值－Vom，即运放工作进入传 输特性的正向或负向饱和区。因此，运放工作在线性区时，必须满足－Vom ＜AVo（Vp－Vn）＜+Vom。
1.2.a
1.3 运算放大器的仿真与分析
1.3.1 仿真电路及测试波形
仿真电路见图1.3.1.a；
输入信号参数见图1.3.1.b；
放大器参数设置见图1.3.1.c；
电路工作波形见图1.3.1.d；
示波器工作波形见图1.3.1.e。
1.3.1.a 仿真电路图
1.3.1.c运算放大器参数 1.3.1.b 输入信号参数
1.3.1.d 运算放大器的电压传输特性曲线
1.3.1.e 仿真工作波形测量

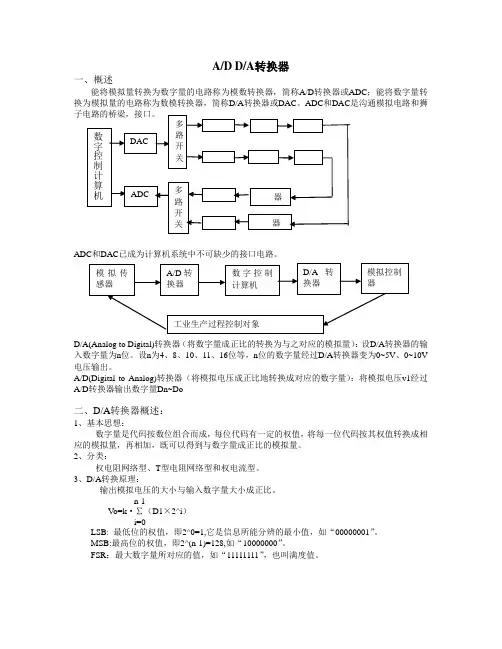

A/D D/A转换器
一、概述
能将模拟量转换为数字量的电路称为模数转换器，简称A/D转换器或ADC；能将数字量转换为模拟量的电路称为数模转换器，简称D/A转换器或DAC。ADC和DAC是沟通模拟电路和狮子电路的桥梁，接口。 ADC和DAC已成为计算机系统中不可缺少的接口电路。 D/A(Analog to Digital)转换器（将数字量成正比的转换为与之对应的模拟量）：设D/A转换器的输
入数字量为n位。设n为
4、8、10、11、16位等，n位的数字量经过D/A转换器变为0~5V、0~10V电压输出。
A/D(Digital to Analog)转换器（将模拟电压成正比地转换成对应的数字量）：将模拟电压v1经过
A/D转换器输出数字量Dn~Do 二、D/A转换器概述：
1、基本思想：
数字量是代码按数位组合而成，每位代码有一定的权值，将每一位代码按其权值转换成相
应的模拟量，再相加，既可以得到与数字量成正比的模拟量。 2、分类：
权电阻网络型、T型电阻网络型和权电流型。
3、D/A转换原理：
输出模拟电压的大小与输入数字量大小成正比。 n-1 Vo=k·∑（D1×2^i） i=0 LSB: 最低位的权值，即2^0=1,它是信息所能分辨的最小值，如“00000001”。
MSB:最高位的权值，即2^(n-1)=128,如“10000000”。
FSR：最大数字量所对应的值，如“11111111”，也叫满度值。 数字控制计算机 DAC
ADC 多
路
开
关 器
器 多
路
开
关
模拟传
感器 A/D转
换器 数字控制计算机 D/A转
换器 模拟控制
器
工业生产过程控制对象
4、D/A转换器的组成
电阻网络、模拟电子开关和求和运算放大器。 n位数字量输入经过数码寄存器，由基准电压控制的n位模拟开关，进入解码网络，经过求和
电路，最后变成模拟量输出。
5、全电阻网络DAC
电路： 原理：Vo= -If•Rf=-Vref/16(D3•8+D2•4+D1•2+D0•1)
A/D转换电路
在工业控制和智能化仪器仪表中，需要控制或测量如温度、压力、流量、速度等模拟量，这些模拟量要先经传感器转换为与此对应的模拟电信号，计算机要处理这种信号，必须将模拟量转换成数字量，这一转换称模数转换（A／D）。
实现模数转换的电路称A／D转换器或ADC。
一、 A/D转换芯片0809
（一）ADC0809主要特性
ADC0809为8路模拟量输入的芯片，转换电压为-5V～+5V，分辨率为8位，转换时间为 100us，转换绝对误差为土 1LSB，单一+5V供电， 28脚DIP结构封装，功耗15mw。
（二）ADC0809的内部结构及管脚功能
ADC0809是采用逐次逼近法的8位A／D转换芯片，其引脚和结构逻辑如图8—21所示，它内部除A／D转换部分外，还带有锁存功能的八通道多路模拟开关和8位三态输出锁存器。
28个管脚功能如下：
（1）IN0～IN7：八个模拟量输入端，允许8路模拟量分时输入，共用一个A／D转换器；
（2）ADDA、ADDB、ADDC：通道端口选择线，ADDC为高位，地址编码关系如下：
地址编码
被选中的通道
C B A
000 IN0
001 IN1 图8—1 ADC0809的内部结构及管脚功能图 010 IN2
011 IN3
100 IN4
101 IN5
110 IN6
111 IN7
（3）ALE：地址锁存允许，当ALE为上升沿时，可将地址选择信号C、B、A锁入地址寄存器内。
（4）START：启动A/D转换，当START为上升沿时，开始A／D转换。
（5）EOC：转换结束信号，当A／D转换完毕之后，该端由低电平跳转为高电平，
（6）OE：输出允许信号，高电平有效。此信号用以打开三态输出锁存器，将A/D转换后的8位数字量输出至单片机的数据总线上。
（7）CLOCK：定时时钟输入端，最高允许频率为640kHZ，转换一次最短时间为100us。
（8） D7～D0：数字量输出端。
