____年高压电器柜安全技术措施规定一、前言高压电器柜的安全技术措施是保障电器设备运行安全的基础，也是确保工人工作环境的重要手段。
为了进一步规范高压电器柜的安全技术措施，提高电器设备的运行效果和工作人员的工作效率，制定了本规定。
二、一般要求1. 高压电器柜应具有良好的外观和结构，符合国家相关规定和标准，保证其运行安全可靠。
2. 所有高压电器柜的设备应经过质量检验合格，并且有相应的生产许可证。
3. 高压电器柜设备应具备自诊断和故障自动报警功能，方便人员及时发现和处理设备异常情况，确保设备的正常运行。
4. 高压电器柜内部应设置清晰的标识，标明设备的名称、特点、使用方法等，以便工作人员正确操作。
5. 高压电器柜应具备劣化防护和涉水防护功能，保证设备运行在安全、稳定的环境中。
三、技术要求1. 高压电器柜应具备过载保护功能，当电器设备超过额定负荷情况下，能够自动断开电源，避免设备过载损坏。
2. 高压电器柜内的电气连接部分应采用防护盒进行包裹，防止电气元件直接接触外界环境，避免人员触电的危险。
3. 高压电器柜应设置环境监测装置，能够自动检测环境温度、湿度等参数，并及时报警。
4. 高压电器柜内的设备应配备漏电保护装置，当设备漏电超过设定值时，能够自动切断电源，避免触电事故的发生。
5. 高压电器柜应设计合理的排风系统，确保设备内部的通风良好，避免设备温度过高，影响设备的正常运行。
6. 高压电器柜必须配备灭火设备，并定期进行灭火器的检查和维护，确保在发生火灾时能够及时有效地进行灭火。
7. 高压电器柜应具备远程监测和控制功能，方便工作人员进行远程实时监控和控制，提高工作效率。
四、操作要求1. 高压电器柜的操作人员必须经过专门的培训和考核，掌握高压设备操作的知识和技能，熟悉电器柜的内部结构和工作原理。
2. 操作人员在操作过程中必须穿戴好相应的防护设备，包括绝缘手套、绝缘靴、护目镜等，确保人身安全。
3. 操作人员在操作前必须对设备进行全面的检查，确保设备的正常运行。
高压柜技术要求及规范一、有关技术标准本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。
若IEC标准和GB标准有不同之处，则应符合其中标准较高的一个。
1.1IEC62271-100 《交流高压断路器》1.2IEC-60044-1 《电流互感器》1.3IEC-60044-2《电压互感器》1.4IEC255《继电器》1.5IEC282《高压熔断器》1.6IEC62271-200 《1kV及以上52kV及以下交流金属封闭开关设备和控制设备》1.7IEC446《根据颜色和数字鉴别导线》1.8IEC529《外壳防护等级》1.9IEC60694 《高压开关设备标准的共用条款》1.10IEC-6009-4《交流系统用无间隙金属氧化物避雷器》1.11IEC-62271-102《高压交流隔离开关和接地开关》1.12GB156-2003标准电压1.13GB311.1-1993高压输变电设备的绝缘配合1.14GB311.6-83高电压试验技术1.15GB/T16927.1-16927.2-1997高电压试验技术1.16GB763-90交流高压电器在长期工作时的发热1.17GB2900.1-82电工名词术语基本名词术语1.18GB3309-89高压开关设备常温下的机械试验1.19GB7354-87局部放电测量1.20GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备1.21GB11022-2011高压开关设备通用技术条件1.22SD/T318-89高压开关柜闭锁装置技术条件1.23DL/T402-1999交流高压断路器订货技术条件1.24DL/T404-2007户内交流高压开关柜订货技术条件1.25DL/T486-2000交流高压隔离开关订货技术条件1.26DL/T403-200012-40.5kV高压真空断路器订货技术条件1.27DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件1.28DL/T538-93高压带电显示装置技术条件1.29JB3855-199610kV户内高压真空断路器通用技术条件1.30DL/T593-1996高压开关设备的共用订货技术导则1.31国家电网公司生[2004]641号预防交流高压开关事故措施二、技术参数及规范2、工艺要求2.1高压开关柜的外壳和隔板应采用优质敷铝锌钢板经CNC机床加工和多重折弯之后以铆钉和螺丝栓接而成，钢板厚度2.5mm。
高压配电柜技术规范
本文旨在规范高压配电柜的技术要求和操作流程，以确保设备的安全、稳定运行。
技术要求
1. 高压配电柜应符合国家标准和行业标准要求，设计合理，制造精良。
2. 高压配电柜应具备良好的绝缘性能和耐电弧能力，能够抵御各种因素和应力。
3. 高压配电柜应具备合理的结构设计和安装布局，易于安装、运输和维护。
4. 高压配电柜应具备完善的保护功能和自动控制系统，确保在故障情况下及时停机保护。
操作流程
1. 在使用前应对设备进行检查，保证设备无损坏或元件松动等情况。
2. 操作人员必须经过专业培训和考核，持证上岗，严格按照操作规程进行操作。
3. 操作人员应注意观察设备运行情况，如有任何异常应及时停机排除故障。
4. 操作人员离岗时应关闭设备电源，并在设备上进行标识和说明，以便下一次操作。
高压配电柜作为电力行业重要设备的一种，其安全运行至关重要。
因此，在使用和维护过程中要严格按照规范，在操作中保持高度警惕和注意事项，预防事故的发生。
以上是本文的全部内容。
高低压开关柜技术标准一、前言高低压开关柜是电力系统中重要的配电设备，用于控制、保护和分配电能，其性能稳定、可靠性高对电网运行和电气设备的安全具有重要意义。
本技术标准旨在规范高低压开关柜的设计、制造、安装和运行，以确保设备在使用过程中满足相关的技术要求和安全标准。
二、技术要求1. 设计要求（1）设计应符合国家有关标准和规范的要求，满足现场使用环境条件；（2）开关柜的结构应具有足够的强度和刚度，能够承受额定的机械载荷和短路电流；（3）设备应具有良好的防护性能，满足防护等级要求；（4）设备的外观和尺寸应符合设计要求，方便安装、运输和维护。
2. 制造要求（1）制造过程应符合相应的工艺规范，保证设备的质量；（2）材料选用应符合国家标准和设计要求，具有良好的机械性能和导电性能；（3）设备应具有可靠的接地和绝缘保护措施；（4）制造厂家应具有相应的生产许可证和质量管理体系认证。
3. 安装要求（1）安装过程应严格按照设计要求进行，确保设备的稳定性和可靠性；（2）安装环境和场地应符合安全要求，确保设备的正常使用；（3）安装人员应具有相关的资质和经验，严格遵守施工规范和安全操作规程。
4. 运行要求（1）开关柜应定期进行维护和检查，确保设备的正常运行；（2）设备的控制和保护功能应经常进行测试，确保其可靠性和灵敏性；（3）设备在运行过程中应遵守相关的操作规程和安全标准，确保电网和设备的安全稳定运行。
三、质量标准1. 强度和稳定性：开关柜的强度应符合国家相关标准，能够承受额定的机械载荷和短路电流冲击。
2. 绝缘性能：开关柜应具有良好的绝缘保护性能，满足相应的绝缘电阻要求，确保设备的安全运行。
3. 防护等级：开关柜应符合相应的防护等级要求，确保设备在恶劣环境中能够正常运行和使用。
四、检验测试1. 开关柜应进行定期的检验和测试，包括外观检查、绝缘测试、机械性能测试、电气性能测试等，以确保设备的正常运行和安全可靠性。
2. 设备应具有相应的检验测试记录和报告，记录设备的使用情况和维护保养情况，为设备的安全运行提供依据。

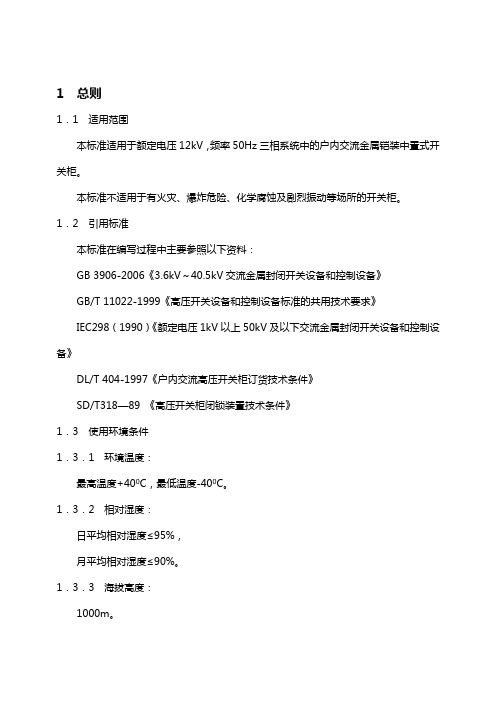

1 总则1．1 适用范围本标准适用于额定电压12kV，频率50Hz三相系统中的户内交流金属铠装中置式开关柜。
本标准不适用于有火灾、爆炸危险、化学腐蚀及剧烈振动等场所的开关柜。
1．2 引用标准本标准在编写过程中主要参照以下资料：GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997《户内交流高压开关柜订货技术条件》SD/T318—89 《高压开关柜闭锁装置技术条件》1．3 使用环境条件1．3．1 环境温度：最高温度+400C，最低温度-400C。
1．3．2 相对湿度：日平均相对湿度≤95%，月平均相对湿度≤90%。
1．3．3 海拔高度：1000m。
1．3．4抗地震度：地震烈度不超过8度。
1．3．5 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
1．3．6 无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求。
1．3．7 在超过GB3906规定的正常的环境条件下使用时：相对湿度大于70%时应接通电加热器；凡海拔高度超过1000m的地方，按JB/Z102-71规定处理。
1．3．8 产品应能防止影响设备工作的异物进入。
1．4 额定参数额定电压；额定频率；断路器额定电流；开关柜额定电流；额定热稳定电流及其持续时间；额定动稳定电流；额定短路开断电流；额定短路关合电流；额定绝缘水平；防护等级。
1．4．1 额定电压：3.6kV、7.2kV、12kV。
1．4．2 额定频率：50Hz（±0.2）。
1．4．3 断路器额定电流：630A、1250A、1600A、2000A、2500A、3150A。
1．4．4 开关柜额定电流：630A、1250A、1600A、2000A、2500A、3150A。
一、高压开关柜主要技术规格及要求1. 主要技术参数额定电压： 10kV额定频率: 50Hz工频耐压： 42kV (50Hz 1min)雷电冲击耐压： 75kV额定主母线电流： 630A/1250A额定短时耐受电流：25KA/31.5kA（3S，有效值）额定峰值耐受电流：63KA/80kA热稳定电流： 25KA/31.5 kA (3S)防护等级：1）外壳IP4X ；2）手车门打开时为IP2X。
2.柜宽要求：小于等于650 (mm),优先选用结构紧凑柜型，投标单位及投标产品必须满足本项要求，否则招标人有权拒绝投标人的投标书。
3. 金属封闭铠装中置式手车开关柜柜体结构型式与功能10KV 铠装式交流金属封闭开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验（提供燃弧试验报告）。
开关柜内安装的高压电器组件均必须为加强绝缘型产品，满足凝露试验要求(提供凝露试验报告)。
(1)柜体结构A) 柜体外壳及各功能单元的隔板均采用国际知名品牌优质敷铝锌钢板，钢板厚度应不小于2.0mm，投标时须注明敷铝锌钢板产地。
柜体框架采用螺栓连接。
B)开关柜用隔板分隔成母线室、手车室、电缆室、仪表室和压力释放通道，各室外壳独立接地。
分隔用的钢板应具有足够的机械强度，以保证每个室内的元件在发生故障时不影响相邻设备。
C)开关柜的门板及侧封板等采用冷轧钢板，厚度不小于2mm，经纯化处理后采用静电喷涂和焙烤，表面抗冲击且耐腐蚀。
D)维护方式：柜前操作，柜后维修。
E)进出线方式：满足设计要求（详见图）。
F)外形尺寸应不大于：宽650mm,深1540mm,高2250mm。
含母联及泄压通道后高度不大于2800mm.(2) 手车室A) 手车采用冷轧钢板经加工后焊接而成。
B)手车应设有“工作”和“试验”位置，各位置设定位机构。
C)手车的传动机构应保证手车推拉时灵活轻便。
相同规格的断路器和手车应有良好的互换性。
D)手车在抽出或试验时，应有隔离挡板隔离一次静触头，进入工作位置时自动打开。
10KV开关柜技术要求1.电气性能要求(1)额定电压：10KV开关柜的额定电压应符合设计要求，能够正常工作在额定电压下。
(2)额定电流：10KV开关柜的额定电流应符合设计要求，能够承受额定电流下的负载。
(3)断路能力：10KV开关柜的断路能力应符合设计要求，能够承受额定电流下的短路故障，并快速切断故障电流，确保系统的安全运行。
(4)绝缘性能：10KV开关柜的绝缘性能应符合设计要求，能够保证开关柜内部的电气设备与外部的金属结构、大气等处于良好的绝缘状态。
2.机械性能要求(1)机械强度：10KV开关柜的机械强度应符合设计要求，能够承受正常运行和外力冲击引起的机械应力，不发生变形和破损。
(2)运行可靠性：10KV开关柜的运行可靠性应符合设计要求，能够保持稳定的工作状态，并具有良好的抗干扰能力，不受外界因素的影响。
3.热特性要求(1)热稳定性：10KV开关柜的热稳定性应符合设计要求，能够承受长期工作条件下的热负荷，不产生过热现象。
(2)散热性能：10KV开关柜的散热性能应符合设计要求，能够将内部产生的热量迅速散发，保持设备的正常工作温度。
(3)耐高温性能：10KV开关柜的耐高温性能应符合设计要求，能够在高温环境下正常运行，不造成设备故障和性能下降。
4.防护等级要求(1)防护等级：10KV开关柜的防护等级应符合设计要求，能够在各种恶劣的环境条件下正常工作，防止灰尘、水分等外界物质对设备的侵入和损坏。
(2)防护装置：10KV开关柜应配备相应的防护装置，如防火、防爆、防雷击等，确保设备的安全运行。
5.操作要求(1)使用寿命：10KV开关柜的使用寿命应符合设计要求，能够经受住频繁操作和长时间运行的考验。
(2)人机工程：10KV开关柜的人机工程应符合设计要求，便于操作和维护，避免误操作和事故发生。
(3)远程控制：10KV开关柜应具备远程控制功能，方便运维人员对设备进行监控和控制，提高操作的灵活性和效率。
以上是10KV开关柜的一些技术要求，实际应用中还需根据具体情况进行细化设计和选择合适的设备。
高压柜技术要求1.总则：1.1本说明书是规定10KV高压开关柜的设计、制造、检验、安装及测试之最低需求，投标单位须严格遵守本招标文件技术要求之内的厂家、品牌及型号，否则作为废标处理。
1.2本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。
1.3 工作范围:制造厂商必须是当地电力公司入网允许单位，至少应提供下列主要项目：1)10KV高压开关柜详细材料使用表。
高压进线柜须按当地电力公司规定执行。
(A)主要元件品牌、产地。
(B)生产投标设备的主要制造、检验设备。
(C)提供具有国家级权威部门出具的型式试验报告。
2）10KV高压开关柜的设计、制造及厂内测试。
设备规格型号须同设计院图纸相符。
3）在中标后一周内，制造厂必须提供资料如下：（A）开关柜一次接线确认图和外形尺寸，基础土建条件图,（B）开关柜样本，操作机构分合闸线圈电流和储能电机功率及机构，保护二次原理图，二次接线端子图等资料及光盘。
（C）负责完成深化一次、二次系统图设计,安装接线图等设计电施图工作，并负责送电业部门审核通过。
（D）二次回路原理图供我方审核。
审核通过方可生产（不解除送电业部门审核通过的责任）。
4) 提供包装、运送、并卸货至指定的现场地点。
5）负责各开关柜之间的小母线、电缆与电线端子及各元件之间的接线。
6) 负责协调其它机电承包方安装。
7）提供备品备件清单（二年）和必需操作工具。
8）负责现场指导安装、测试及通过电业验收送电、取得运行证。
9）计量柜内的电压、电流互感器由电业供。
高压柜操作面应标示相应一次系统图。
2.标准和法规10KV高压开关柜的设计、组装、测试及检验应符合下列最新版标准的有关规定。
2.1 GB3906-91 《3-35KV交流金属封闭开关设备和控制设备》。
2.2 GB11022-89 《高压开关设备通用技术条件》。
2.3 GB1984-2003《交流高压断路器》。
2.4 DL/T403-91 《10-40.5KV户内高压真空断路器订货条件》。
高压柜技术要求及规范一、有关技术标准本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。
若IEC标准和GB标准有不同之处，则应符合其中标准较高的一个。
1.1IEC62271-100 《交流高压断路器》1.2IEC-60044-1 《电流互感器》1.3IEC-60044-2《电压互感器》1.4IEC255《继电器》1.5IEC282《高压熔断器》1.6IEC62271-200 《1kV及以上52kV及以下交流金属封闭开关设备和控制设备》1.7IEC446《根据颜色和数字鉴别导线》1.8IEC529《外壳防护等级》1.9IEC60694 《高压开关设备标准的共用条款》1.10IEC-6009-4《交流系统用无间隙金属氧化物避雷器》1.11IEC-62271-102《高压交流隔离开关和接地开关》1.12GB156-2003标准电压1.13GB311.1-1993高压输变电设备的绝缘配合1.14GB311.6-83高电压试验技术1.15GB/T16927.1-16927.2-1997高电压试验技术1.16GB763-90交流高压电器在长期工作时的发热1.17GB2900.1-82电工名词术语基本名词术语1.18GB3309-89高压开关设备常温下的机械试验1.19GB7354-87局部放电测量1.20GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备1.21GB11022-2011高压开关设备通用技术条件1.22SD/T318-89高压开关柜闭锁装置技术条件1.23DL/T402-1999交流高压断路器订货技术条件1.24DL/T404-2007户内交流高压开关柜订货技术条件1.25DL/T486-2000交流高压隔离开关订货技术条件1.26DL/T403-200012-40.5kV高压真空断路器订货技术条件1.27DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件1.28DL/T538-93高压带电显示装置技术条件1.29JB3855-199610kV户内高压真空断路器通用技术条件1.30DL/T593-1996高压开关设备的共用订货技术导则1.31国家电网公司生[2004]641号预防交流高压开关事故措施二、技术参数及规范2、工艺要求2.1高压开关柜的外壳和隔板应采用优质敷铝锌钢板经CNC机床加工和多重折弯之后以铆钉和螺丝栓接而成，钢板厚度2.5mm。
高压柜技术要求1.总则：1.1本说明书是规定10KV高压开关柜的设计、制造、检验、安装及测试之最低需求，投标单位须严格遵守本招标文件技术要求之内的厂家、品牌及型号，否则作为废标处理。
1.2本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。
1.3 工作范围:制造厂商必须是当地电力公司入网允许单位，至少应提供下列主要项目：1)10KV高压开关柜详细材料使用表。
高压进线柜须按当地电力公司规定执行。
(A)主要元件品牌、产地。
(B)生产投标设备的主要制造、检验设备。
(C)提供具有国家级权威部门出具的型式试验报告。
2）10KV高压开关柜的设计、制造及厂内测试。
设备规格型号须同设计院图纸相符。
3）在中标后一周内，制造厂必须提供资料如下：（A）开关柜一次接线确认图和外形尺寸，基础土建条件图,（B）开关柜样本，操作机构分合闸线圈电流和储能电机功率及机构，保护二次原理图，二次接线端子图等资料及光盘。
（C）负责完成深化一次、二次系统图设计,安装接线图等设计电施图工作，并负责送电业部门审核通过。
（D）二次回路原理图供我方审核。
审核通过方可生产（不解除送电业部门审核通过的责任）。
4) 提供包装、运送、并卸货至指定的现场地点。
5）负责各开关柜之间的小母线、电缆与电线端子及各元件之间的接线。
6) 负责协调其它机电承包方安装。
7）提供备品备件清单（二年）和必需操作工具。
8）负责现场指导安装、测试及通过电业验收送电、取得运行证。
9）计量柜内的电压、电流互感器由电业供。
高压柜操作面应标示相应一次系统图。
2.标准和法规10KV高压开关柜的设计、组装、测试及检验应符合下列最新版标准的有关规定。
2.1 GB3906-91 《3-35KV交流金属封闭开关设备和控制设备》。
2.2 GB11022-89 《高压开关设备通用技术条件》。
2.3 GB1984-2003《交流高压断路器》。
2.4 DL/T403-91 《10-40.5KV户内高压真空断路器订货条件》。
2.5 DL/T404-97 《户内交流高压开关柜订货技术条件》，GB1207和GB1208,GB11022等标准。
2.6 IEC60298 《1KV-72.5KV交流金属封闭开关设备和控制设备》。
2.7 IEC60056 《高压交流断路器》。
2.8 并符合当地供电部门的入网要求和有关规定等。
3. 开关柜使用环境条件3.1 海拨高度: ≤1000M3.2 环境湿度: 日平均≤95%, 月平均≤90%, (20℃以下为90%)3.3 最高温度: +40℃3.4 最低温度: -15℃3.5 最大日温差: 25℃3.6 地震烈度: 不超过8度(地震波正弦波,持续时间三个周波,安全系数1.67)3.7 安装场所: 户内,无火灾、爆炸危险、化学腐蚀4. 运行条件:4.1 额定运行电压: 12KV4.2 最高运行电压: 12KV4.3额定频率: 50HZ5. 设备技术参数:5.1开关柜品牌：奥克斯高科技，须为当地电业局认可产品5.1.1 型式：详图。
5.1.2 额定电压和相数: 12KV 3相5.1.3 母线接线方式: 单母线5.1.4 额定电流:(a) 主母线: 铜母线(见变电站10KV一次系统图)(b) 分支母线: 铜排母线(见变电站10KV一次系统图)(C) 额定热稳定电流和持续时间: 25KA (3S)(d) 额定动稳定电流(峰值): 63KA5.1.5 额定短时耐受(有效值)电流和持续时间: 25KA (3S)5.1.6 额定耐受电流(峰值): 63KA5.1.7 绝缘水平:(柜体及柜内元件,含主回路各带电部分和绝缘隔板、活门的可触及表面之间)(a) 雷电冲击耐压(峰值): 相间、相对地:75KV,隔离断口:85KV(b) 工频耐压1min(有效值): 相间、相对地:42KV,隔离断口:49KV5.1.8 防护等级外壳及隔板：外壳IP4X，断路器室门打开为IP2X5.1.9 柜体内外涂色订货时商定。
5.2 真空断路器5.2.1 品牌型式: HVX-12、VEX-12、VD4-12型5.2.2 额定电压和最高工作电压: 12kV5.2.3 额定电流: （见变电站10KV一次系统图）5.2.4 额定频率: 50HZ5.2.5 额定短路开断电流(有效值): 25KA5.2.6 额定短路关合电流(峰值): 63KA5.2.7 热稳定电流和持续时间: 25KA (4S)5.2.8 动稳定电流(峰值): 63KA5.2.9 额定操作顺序非自动重合闸: 分-180s-合分-180s-合分5.2.10额定操作顺序自动重合闸: 分-0.3S-合分-180S-合分5.2.11使用寿命:(a)真空管寿：≥20年(b)机械寿命: ≥20000次(C) 额定开断短路电流次数: 50次(d) 额定电流开断次数: ≥20000次5.2.12 操作机构:为手动及电动机弹簧储能,带有电磁脱扣装置可遥控分\合断路器。
(a)弹簧储能操作机构。
(b)操作电源: DC110 ,AC220V见10KV系统图(C)分/合闸线圈动作范围: (65%-110%)/(80%-110%)Un(d)分闸线圈不动作范围: ≤30%Un(e)备用辅助接点: 5常开,5 常闭(f)附断路器操作次数计数器(g) 储能电机额定电压：AC220V（h）储能时间: ≤15S5.2.13二次回路工频耐受电压(1min): 2000V5.2.14触头合闸弹跳时间: ≤2ms5.2.15三相触头分,合闸不同期时间: ≤2ms5.2.16合闸时间: ≤90ms5.2.17分闸时间: ≤50ms5.2.18直流分量: ≥40%5.2.19燃弧时间: ≤15ms5.3 接地开关和隔离开关5.3.1 型式:5.3.2额定电压: 12kV5.3.3热稳定电流和持续时间: 25KA (4S)5.3.4动稳定电流(峰值): 63KA5.3.5额定绝缘水平: 75KV(雷击耐压), 42KV(工频耐压)5.4 电流互感器品牌1.大连中广互感器有限公司；2.大连浩海兴业电器有限公司；3.上海雷兹电器有限公司5.4.1 型号: 采用环氧树脂密封型5.4.2额定一次电压: 12kV5.4.3保护线圈:(a)额定电流变比: (见变电站10KV一次系统图)(b)二次精确度及容量:(1)保护回路: 10P级(2)计量回路: 0.2级(C)10%误差倍数: 205.4.4测量线圈:(a) 额定电流比变: (见变电站10KV一次系统图)（b）二次精确度及容量:10KV进线柜,出线柜: 0.2S级, 15VA5.4.5热稳定电流和持续时间: 25KA(3S)5.5 避雷器5.5.1型号：保定市硕科电气，保定市科悦电气，保定英瑞电气须为当地防雷办认可备案产品,投标时提供备案证明。
5.5.2系统额定电压: 12.5KV5.5.3避雷器持续运行电压: 10KV5.5.4避雷器额定电压: 12.5KV5.5.5 1mA直流参考电压: 25KV5.5.6 雷电冲击残压(峰值): 50KV5.5.7 2mS方波通流容量: ≥400A5.6 电压互感器品牌：1.大连中广互感器有限公司；2.大连浩海兴业电器有限公司；3. 上海雷兹电器有限公司5.6.1 型号: 采用环氧树脂密封型5.6.2电压比:10KV柜：10KV/√3：0.1KV/√3：0.1KV/35.6.3容量: 0.2级, 30VA5.6.4电压饱和点在1.9倍以上。
5.7 监测仪表品牌：百瑞顺BRS2000系列、爱博EV390系列、珠海派诺PMAC720N系列5.7.1 10KV高压进线柜和出线开关柜:装电流表电压转换开关电压表（线电压）5.7.2 PT柜电压转换开关电压表（相、线电压）5.7.2 电压,电流测量精度为0.2级。
功率与能量测量精度为0.2级。
5.8 继电保护装置继电保护采用南瑞继保RCS9700系列、北京四方CSC-280系列、南京天正明日STS360系列继电保护产品,5.8.1继电保护具备三段式带方向和电压闭锁元件的速断、过流、接地、低电压、过电压保护；低周减载功能；能记录断路器动作次数；带模拟单线图的人机界面，具备通讯功能。
电流、电压测量精度达到0.2级。
并提供国家权威部门的型式检测报告，保护装置必须配置以太网通讯口，提供标准的部颁Modbus通讯规约，以便电能管理系统接入。
5.8.2所有10KV高压开关柜必须留有10KV系统要具有接地发信号要求。
5.8.3 10KV系统开关柜: 必须预留与动态模拟屏的相关接口(开关的辅助接点必须满足需求)。
5.9 防凝水加热器和照明。
5.9.1每个开关柜内均配装防凝水的加热器，工作电压为AC220V。
5.9.2各加热器有旋转选择开关(开/关/自动)和指示灯，加热器附有自动湿度控制器。
5.9.3各柜仪表室内附加20W/220V照明日光灯一套,由门限位开关控制,制造厂须提供各柜之间的电加热器及照明电源线连接。
5.10 带电指示器：每个开关柜内均安装高压带电显示器，具监视三相电源的功能。
5.11 指示灯,按钮5.11.1 所有指示灯, 按钮及开关具有良好的绝缘性，指示灯选LED型，符合所规定的电压和电流额定值。
5.11.2指示灯有双灯线并有较长使用寿命，在开关柜前方能调换灯泡。
5.11.3指示灯和按钮颜色符合IEC和GB标准。
6. 设备有关技术规范6.1 一次部分：6.1.1开关柜为全组合式，单母线型手车式(中置滑架式结构)设计，由固定柜体和移开部件（手车）两大部分组成，根据柜内电气设备功能分成母线室，功能单元室，电缆室和仪表室外等四个功能单元，柜体外壳和各功能单元之间隔板须采用优质敷铝锌钢板加工和折弯，拼装组合式结构，由标准模块按方案需要用螺栓联接而成。
6.1.2开关柜设有全面的防止误操场作的机械联锁机械，确保操作之安全及可靠。
实现五防闭锁。
6.1.3开关柜各功能室均有各自独立的泄压通道和在各小室上方设有压力释放装置。
6.1.4开关柜带有断路合闸及跳闸手动控制按钮之扣锁和接地开关操作手柄的扣锁。
6.1.5开关柜除带电部件外，所有金属器件及外壳均使用固定部件接地，接地母线固定地各柜的主要框架上，通过接地螺栓与建筑接地极连接。
6.1.6真空断路器、隔离开关及互感器、避雷器、熔断器等电气设备的安装位置应便于运行中检查、巡视、检修、预防性试验及必要的更换工作。
6.1.7 进出线方式详图电缆头的安装位置及连接必须考虑检修,试验时便于拆接。
6.1.8 开关柜布置详图6.1.9 连锁装置:6.1.10 凡设有检修接地点的开关柜柜体后部设门，而不采用封板。
6.1.11开关柜内、外安装的所有仪表、继电器、装置、设备及各开关柜均有标志和标识，标志牌一般用有机玻璃璃制造，并用中文书写。
