【CN209735044U】一种多边形强制循环水处理澄清装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920471842.3(22)申请日 2019.04.09(73)专利权人 台州韶泰建设有限公司地址 318000 浙江省台州市开发区方远大厦商务楼612室(72)发明人 张旭翔　林瑜　(74)专利代理机构 杭州浙科专利事务所(普通合伙) 33213代理人 吴秉中(51)Int.Cl.B01D 33/01(2006.01)(54)实用新型名称一种建筑废水快速处理装置(57)摘要本实用新型提供了一种建筑废水快速处理装置，属于废水处理技术领域。

它解决了现有沉淀池无法满足废水产生速度的问题。

本建筑废水快速处理装置，包括箱体和设置于箱体内的滤板，箱体的顶部固定有一层安装板，且安装板上竖直设置有升降电机，升降电机的电机轴上连接有丝杆一，丝杆一上螺纹配合设置有连接套，滤板与连接套相固连，箱体外的底部水平安装有平移电机，且平移电机的电机轴上连接有丝杆二，丝杆二位于箱体内且两端部通过在箱体内壁里设置轴承连接固定，丝杆二上螺纹配合连接有推板，箱体上位于平移电机的对面设置有污水阀和清水阀，且污水阀位于清水阀的下侧。

本实用新型通过电机带动滤板实现机械化过滤具有废水处理速度快效率高的优点。

权利要求书1页 说明书2页 附图1页CN 209791027 U 2019.12.17C N 209791027U权　利　要　求　书1/1页CN 209791027 U1.一种建筑废水快速处理装置，包括箱体（1）和设置于箱体（1）内的滤板（2），其特征在于，所述箱体（1）的顶部固定有一层安装板（3），且安装板（3）上竖直设置有升降电机（4），所述的升降电机（4）的电机轴上连接有丝杆一（5），丝杆一（5）上螺纹配合设置有连接套（6），且所述的滤板（2）与连接套（6）相固连，所述箱体（1）外的底部水平安装有平移电机（7），且平移电机（7）的电机轴上连接有丝杆二（8），丝杆二（8）位于箱体（1）内且两端部通过在箱体（1）内壁里设置轴承连接固定，所述的丝杆二（8）上螺纹配合连接有推板（9），所述的箱体（1）上位于平移电机（7）的对面设置有污水阀（10）和清水阀（11），且污水阀（10）位于清水阀（11）的下侧。

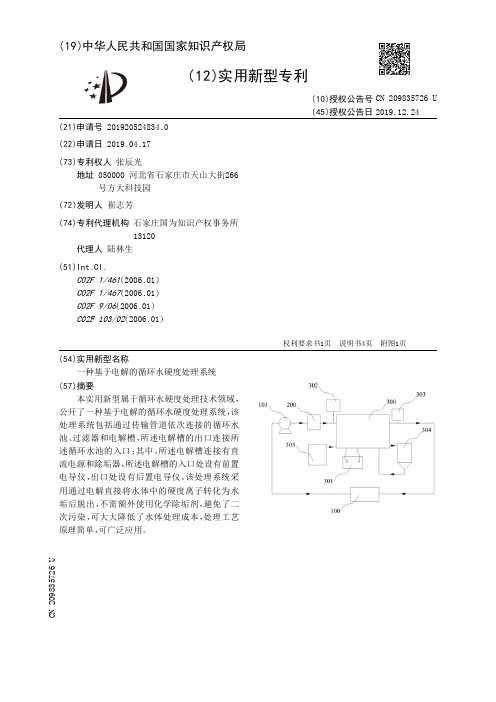

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920524834.0(22)申请日 2019.04.17(73)专利权人 张辰光地址 050000 河北省石家庄市天山大街266号方大科技园(72)发明人 崔志芳　(74)专利代理机构 石家庄国为知识产权事务所13120代理人 陆林生(51)Int.Cl.C02F 1/461(2006.01)C02F 1/467(2006.01)C02F 9/06(2006.01)C02F 103/02(2006.01)(54)实用新型名称一种基于电解的循环水硬度处理系统(57)摘要本实用新型属于循环水硬度处理技术领域，公开了一种基于电解的循环水硬度处理系统，该处理系统包括通过传输管道依次连接的循环水池、过滤器和电解槽，所述电解槽的出口连接所述循环水池的入口；其中，所述电解槽连接有直流电源和除垢器，所述电解槽的入口处设有前置电导仪，出口处设有后置电导仪。

该处理系统采用通过电解直接将水体中的硬度离子转化为水垢后脱出，不需额外使用化学除垢剂，避免了二次污染，可大大降低了水体处理成本，处理工艺原理简单，可广泛应用。

权利要求书1页 说明书4页 附图1页CN 209835726 U 2019.12.24C N 209835726U权　利　要　求　书1/1页CN 209835726 U1.一种基于电解的循环水硬度处理系统，其特征在于：包括通过传输管道依次连接的循环水池、过滤器和电解槽，所述电解槽的出口连接所述循环水池的入口；其中，所述电解槽连接有直流电源和除垢器，所述电解槽的入口处设有前置电导仪，出口处设有后置电导仪。

2.如权利要求1所述的基于电解的循环水硬度处理系统，其特征在于：所述循环水硬度处理系统还包括控制系统，所述前置电导仪和所述后置电导仪的信号输出端连接所述控制系统的输入端，所述控制系统的输出端与所述直流电源电连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920451500.5(22)申请日 2019.04.04(73)专利权人 晋江市兴泰无纺制品有限公司地址 362200 福建省泉州市晋江市五里工业园区(72)发明人 梁华东　(74)专利代理机构 泉州市文华专利代理有限公司 35205代理人 郭若山(51)Int.Cl.C02F 9/08(2006.01)(54)实用新型名称一种水刺循环水处理装置(57)摘要本实用新型提供一种水刺循环水处理装置，包括依次连接的浮水池、供水泵、砂过滤器、管道紫外线杀菌装置、滤袋过滤桶、蓄水罐、用水泵和水刺池，所述水刺池和所述浮水池之间连接有回水管道，所述浮水池内设置有内设置有第一隔板和第二隔板，所述第一隔板的高度小于所述第二隔板的高度，所述第一隔板和所述第二隔板将所述浮水池分隔为进水分池、主池和排污池，所述主池内设置有气浮机和释能器，所述释能器连接有臭氧发生器。

本实用新型利用气浮机使水中悬浮物得以分离，同时利用释能器将臭氧发生器产生的臭氧释放到水中进行杀菌，避免出现腐臭现象，进而避免频繁停机换水，水处理效果相对较好、能够节约水资源且生产效率相对较高。

权利要求书1页 说明书3页 附图2页CN 209957568 U 2020.01.17C N 209957568U权　利　要　求　书1/1页CN 209957568 U1.一种水刺循环水处理装置，其特征在于，包括依次连接的浮水池、供水泵、砂过滤器、管道紫外线杀菌装置、滤袋过滤桶、蓄水罐、用水泵和水刺池，所述水刺池和所述浮水池之间连接有回水管道，所述浮水池内设置有内设置有相互平行布置且与所述浮水池的底部连接的第一隔板和第二隔板，所述第一隔板的高度小于所述第二隔板的高度，所述第一隔板和所述第二隔板将所述浮水池分隔为进水分池、主池和排污池，所述主池内设置有气浮机和释能器，所述释能器连接有臭氧发生器，所述臭氧发生器位于所述浮水池的外部。

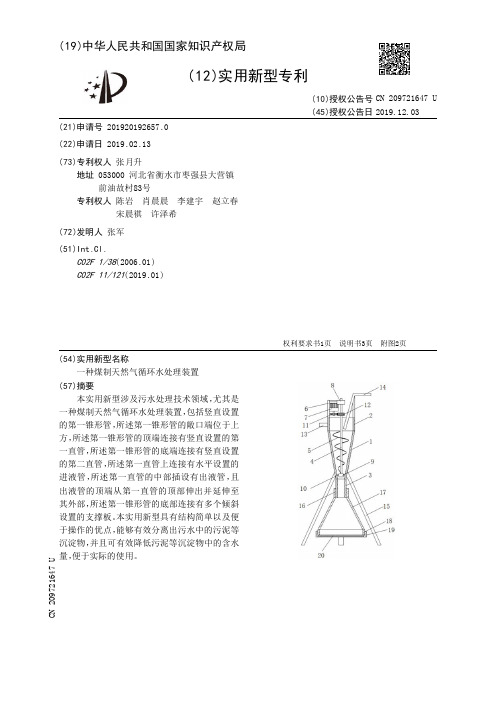

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920192657.0(22)申请日 2019.02.13(73)专利权人 张月升地址 053000 河北省衡水市枣强县大营镇前油故村83号专利权人 陈岩　肖晨晨　李建宇　赵立春　宋晨祺　许泽希(72)发明人 张军　(51)Int.Cl.C02F 1/38(2006.01)C02F 11/121(2019.01)(54)实用新型名称一种煤制天然气循环水处理装置(57)摘要本实用新型涉及污水处理技术领域，尤其是一种煤制天然气循环水处理装置，包括竖直设置的第一锥形管，所述第一锥形管的敞口端位于上方，所述第一锥形管的顶端连接有竖直设置的第一直管，所述第一锥形管的底端连接有竖直设置的第二直管，所述第一直管上连接有水平设置的进液管，所述第一直管的中部插设有出液管，且出液管的顶端从第一直管的顶部伸出并延伸至其外部，所述第一锥形管的底部连接有多个倾斜设置的支撑板。

本实用新型具有结构简单以及便于操作的优点，能够有效分离出污水中的污泥等沉淀物，并且可有效降低污泥等沉淀物中的含水量，便于实际的使用。

权利要求书1页 说明书3页 附图2页CN 209721647 U 2019.12.03C N 209721647U权　利　要　求　书1/1页CN 209721647 U1.一种煤制天然气循环水处理装置，包括竖直设置的第一锥形管(1)，所述第一锥形管(1)的敞口端位于上方，所述第一锥形管(1)的顶端连接有竖直设置的第一直管(2)，所述第一锥形管(1)的底端连接有竖直设置的第二直管(3)，所述第一直管(2)上连接有水平设置的进液管(13)，所述第一直管(2)的中部插设有出液管(14)，且出液管(14)的顶端从第一直管(2)的顶部伸出并延伸至其外部，其特征在于，所述第一锥形管(1)的底部连接有多个倾斜设置的支撑板(15)，所述第一锥形管(1)和第一直管(2)的内部的中部竖直设置有搅拌轴(4)，所述搅拌轴(4)上安装有螺旋搅拌叶(5)，所述搅拌轴(4)的顶部连接有驱动机构，所述搅拌轴(4)的顶部与底部均安装有扶持机构；所述第二直管(3)的外部螺纹连接有第三直管(16)，所述第三直管(16)的底端固定连接有第二锥形管(17)，且第二锥形管(17)的窄口端位于上方，所述第二锥形管(17)的底端固定连接有竖直设置的第四直管(18)，所述第四直管(18)的底部外侧盖设有管盖(19)，所述管盖(19)与第四直管(18)螺纹连接，所述管盖(19)的端面开设有开口，且该开口内安装有过滤网(20)。

专利名称：一种水净化装置专利类型：实用新型专利
发明人：侯梦斌,陈威廷,陈新发申请号：CN200620069120.8申请日：20060125
公开号：CN2892842Y
公开日：
20070425
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种水净化装置。

其特征是水冷器左侧通过波导与谐振腔右侧相连；水冷器的下面右侧通过导水管与水流传感器的一端相连，水流传感器的另一端通过导水管与接口相连，接口设在过滤器的上部中央，过滤器的下部中央设有螺纹接口，水冷器的下面左侧通过导水管伸入到安装在谐振腔底部内的蛇形石英玻璃管的一端相连，形成的接口内装有公知的防微波泄漏的金属小孔网板，蛇形石英玻璃管的另一端通过伸入谐振腔顶部的导水管的一端相连，形成的接口内装有公知的防微波泄漏的金属小孔网板，导水管的另一端与出水管一端相连。

本实用新型与水有更大的接触面积，杀菌效果强，操作方便，易于推广使用。

申请人：侯梦斌
地址：350001 福建省福州市西二环中路268号8楼福州金典投资有限公司
国籍：CN
更多信息请下载全文后查看。

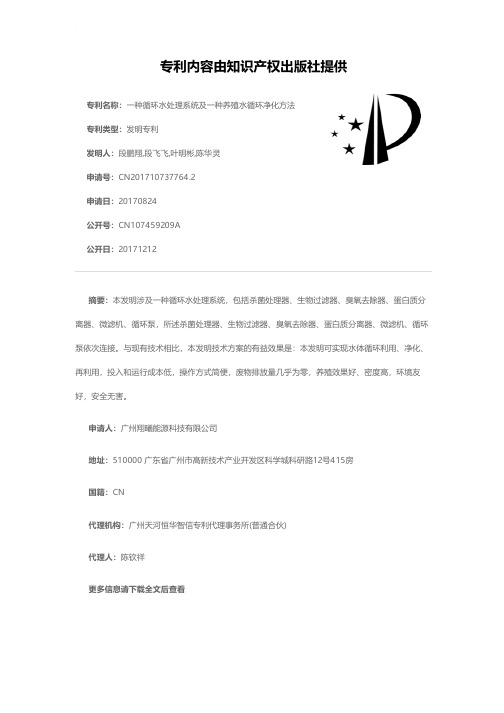

专利名称：一种循环水处理系统及一种养殖水循环净化方法专利类型：发明专利
发明人：段鹏翔,段飞飞,叶明彬,陈华灵
申请号：CN201710737764.2
申请日：20170824
公开号：CN107459209A
公开日：
20171212
专利内容由知识产权出版社提供
摘要：本发明涉及一种循环水处理系统，包括杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵，所述杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵依次连接。

与现有技术相比，本发明技术方案的有益效果是：本发明可实现水体循环利用、净化、再利用，投入和运行成本低，操作方式简便，废物排放量几乎为零，养殖效果好、密度高，环境友好，安全无害。

申请人：广州翔曦能源科技有限公司
地址：510000 广东省广州市高新技术产业开发区科学城科研路12号415房
国籍：CN
代理机构：广州天河恒华智信专利代理事务所(普通合伙)
代理人：陈钦祥
更多信息请下载全文后查看。

专利名称：一种水净化装置专利类型：实用新型专利
发明人：苗雪峰
申请号：CN201520204288.4申请日：20150407
公开号：CN204569606U
公开日：
20150819
专利内容由知识产权出版社提供
摘要：本实用新型属于化工技术领域且公开了一种水净化装置，包括水净化装置本体、过滤器、预处理室和底座储水室，所述过滤器通过连接管道与预处理室连接，其预处理室通过管道连接有氧化分解室，所述氧化分解室通过连接管道与底座储水室连接，所述氧化分解室通过进水管和出水管与水泵进行连接，所述氧化分解室通过进气管道和出气管道与发生器进行连接，所述发生器和所述水泵与控制电路主板电性连接，所述控制电路主板设置在控制器内，所述控制器与电源连接，该水处理净化装置设计合理，净水效果好。

申请人：安徽舜邦精细化工有限公司
地址：235200 安徽省宿州市萧县永堌轻化工业园区
国籍：CN
代理机构：合肥顺超知识产权代理事务所(特殊普通合伙)
代理人：周发军
更多信息请下载全文后查看。

专利名称：水澄清的方法和装置专利类型：发明专利
发明人：P·卡波,M·洛佩兹,P·让德罗申请号：CN201180052172.8
申请日：20111028
公开号：CN103328391A
公开日：
20130925
专利内容由知识产权出版社提供
摘要：本发明涉及通过处理以流量Q＝V/h的连续流供给的泥浆和/或液体中所含的胶体结构来澄清水的方法和装置。

将流喷射到相对于大气压处于过压的壳体(2)中，所述壳体(2)具有容积v＜V/20，同时将空气(10)以流量d喷注。

申请人：奥里格公司
地址：法国茹伊昂若萨
国籍：FR
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：李丽
更多信息请下载全文后查看。

专利名称：一种清洗装置的水循环系统专利类型：发明专利
发明人：朱武钢
申请号：CN201410798517.X
申请日：20141219
公开号：CN104475415A
公开日：
20150401
专利内容由知识产权出版社提供
摘要：本发明公开了一种清洗装置的水循环系统，包含加热水箱、水泵、过滤器、漏斗和中转水箱；所述加热水箱上设置有主进水阀；所述加热水箱、水泵和过滤器依次连通，水流从主进水阀进入加热水箱后，由水泵抽至过滤器中；所述漏斗与中转水箱连通，中转水箱与加热水箱连通；本发明的清洗装置的水循环系统，进水阀用于引入干净的水源；而使用过的污水可以通过漏斗流至加热水箱，经过加热后由水泵抽至过滤器过滤，将污水循环利用，而且加热后的水有助于清洗装置清洗地更加干净，整体结构简单、节能环保。

申请人：苏州洛伊斯自动化科技有限公司
地址：215000 江苏省苏州市吴中区长桥镇先锋村苏州洛伊斯自动化科技有限公司
国籍：CN
代理机构：苏州铭浩知识产权代理事务所(普通合伙)
代理人：潘志渊
更多信息请下载全文后查看。

专利名称：水处理系统用强制循环泵组装置专利类型：发明专利
发明人：王泽兵,江劲松,唐建迎,徐彦鹏
申请号：CN201910569438.4
申请日：20190627
公开号：CN110240254A
公开日：
20190917
专利内容由知识产权出版社提供
摘要：本发明提供一种水处理系统用强制循环泵组装置，包括泵组安装架、循环泵、出水管、气液混合装置和收风装置，循环泵包括由上至下依次配合的电动机、转子部件、出水段和吸入段，通过在循环泵的电动机下方设置收风装置，循环泵的电动机设置用于散热的风扇，在循环泵运行时，收风装置将电动机风扇产生的风能收集后送至气液混合装置中与出水管内的介质进行气液混合循环，收集的风能内含有大量氧气，可与介质发生氧化反应，无需另外增加制氧或制风设备的情况下，节能且降低成本；并且收集的风能具有空气压力，可产生射流作用带动出水管内的介质流动，使循环泵和出水管内的介质出现虹吸流动，降低电动机对循环泵的做功，减小能耗降低介质的生产处理成本。

申请人：广州市昕恒泵业制造有限公司
地址：510530 广东省广州市经济技术开发区云开路5号
国籍：CN
代理机构：广州三环专利商标代理有限公司
更多信息请下载全文后查看。
