潍坊市实验中学物理光的折射 透镜单元测试卷(解析版)

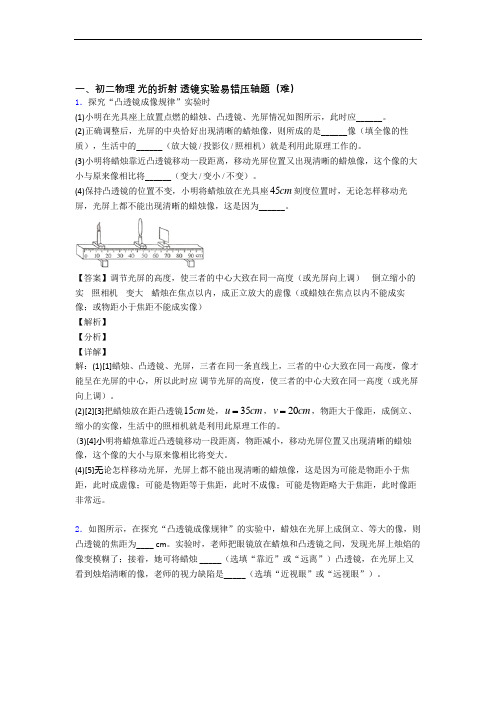

一、初二物理 光的折射 透镜实验易错压轴题（难）1．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。

(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。

(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。

(4)保持凸透镜的位置不变，小明将蜡烛放在光具座45cm 刻度位置时，无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为______。

【答案】调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调） 倒立缩小的实 照相机 变大 蜡烛在焦点以内，成正立放大的虚像（或蜡烛在焦点以内不能成实像；或物距小于焦距不能成实像）【解析】【分析】【详解】解：(1)[1]蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心，所以此时应 调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调）。

(2)[2][3]把蜡烛放在距凸透镜15cm 处，35u cm =，20v cm =，物距大于像距，成倒立、缩小的实像，生活中的照相机就是利用此原理工作的。

(3)[4]小明将蜡烛靠近凸透镜移动一段距离，物距减小，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将变大。

(4)[5]无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为可能是物距小于焦距，此时成虚像；可能是物距等于焦距，此时不成像；可能是物距略大于焦距，此时像距非常远。

2．如图所示，在探究“凸透镜成像规律”的实验中，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距为____ cm 。

实验时，老师把眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她可将蜡烛 _____（选填“靠近”或“远离”）凸透镜，在光屏上又看到烛焰清晰的像，老师的视力缺陷是_____（选填“近视眼”或“远视眼”）。

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。

(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。

(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。

请写出解决这一问题的办法是___________。

(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。

分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。

有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。

(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。

A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。

(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。

(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。

[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。

(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。

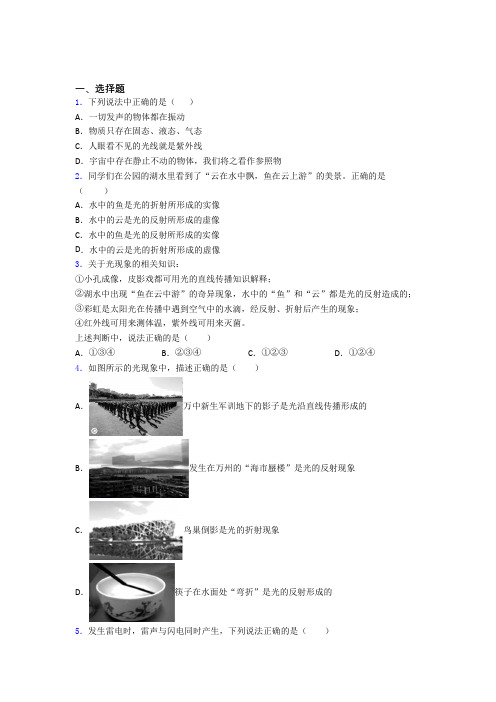

一、选择题1．下列说法中正确的是（）A．一切发声的物体都在振动B．物质只存在固态、液态、气态C．人眼看不见的光线就是紫外线D．宇宙中存在静止不动的物体，我们将之看作参照物2．同学们在公园的湖水里看到了“云在水中飘，鱼在云上游”的美景。

正确的是（）A．水中的鱼是光的折射所形成的实像B．水中的云是光的反射所形成的虚像C．水中的鱼是光的反射所形成的实像D．水中的云是光的折射所形成的虚像3．关于光现象的相关知识：①小孔成像，皮影戏都可用光的直线传播知识解释；②湖水中出现“鱼在云中游”的奇异现象，水中的“鱼”和“云”都是光的反射造成的；③彩虹是太阳光在传播中遇到空气中的水滴，经反射、折射后产生的现象；④红外线可用来测体温，紫外线可用来灭菌。

上述判断中，说法正确的是（）A．①③④B．②③④C．①②③D．①②④4．如图所示的光现象中，描述正确的是（）A．万中新生军训地下的影子是光沿直线传播形成的B．发生在万州的“海市蜃楼”是光的反射现象C．鸟巢倒影是光的折射现象D．筷子在水面处“弯折”是光的反射形成的5．发生雷电时，雷声与闪电同时产生，下列说法正确的是（）A．人们总先听到雷声，后看到闪电，是因为雷声在空气中传播速度比光传播得快B．人们总先听到雷声，后看到闪电，是因为光在空气中传播速度比雷声传播得快C．人们总先看到闪电，后听到雷声，是因为雷声在空气中传播速度比光传播得快D．人们总先看到闪电，后听到雷声，是因为光在空气中传播速度比雷声传播得快6．如图中的四种光现象，以下说法正确的是（）A．图甲的黑板右端反光是由于光的漫反射形成的B．图乙的白光经过三棱镜分解成七种色光，故只用红绿蓝三种色光不能混合成白光C．图丙紫外线验钞机工作时发出的紫光是紫外线D．图丁用红外胶片拍摄的“热谱图”可以反映人体不同位置的温度7．入射光线和平面镜的夹角为30°，转动平面镜，使入射角减小15°，则反射光线与入射光线间的夹角将变为（）A．150°B．120°C．90°D．60°8．下列光现象中，由光的反射形成的是（）A．光的色散B．钢笔移位C．小孔成像D．水中倒影9．下列有关光的说法中正确的是（）A．物体离平面镜越近，所成的像越大B．光在真空中的传播速度为3×105km/sC．光的色散就是将白光分解成红、绿、蓝三种色光的现象D．大厦的玻璃幕墙反射太阳光造成光污染是由于光的折射造成10．关于甲、乙、丙、丁四幅图所对应的说法错误的是（）A．甲图“手影”是光的直线传播形成的B．乙图验钞机是利用红外线使荧光物质发光C．丙图平面镜成像的大小与物镜间的距离无关D．丁图太阳光通过三棱镜后被“分解”成各种颜色的光11．如图所示的现象中，因为光的折射所形成的现象是（）A．手影的形成B ． 月亮的“倒影”C ． 玻璃幕墙光污染D ． 笔在水面处“折断”12．如图所示，OA 是光从水中斜射入空气中时的一条反射光线，OA 与水面夹角为60°。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装好实验器材，如图所示。

(1)点燃蜡烛，当蜡烛、凸透镜在图所示位置时，移动光屏，在光屏上______ （选填“能”或“不能”）得到清晰的像。

(2)保持凸透镜位置不变，将光屏移回至50cm刻度处，把蜡烛移至15cm刻度处后，再将光屏向________ （选填“左”或“右”）移动到适当位置，能在光屏上得到清晰的__________（选填“正立”或“倒立”）、______ （选填“放大”或“缩小”）的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。

若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。

【答案】靠近缩小近视镜不能【解析】【分析】【详解】(1)[1][2]由图甲知，实验所用的凸透镜的焦距f=10cm。

而乙图中，蜡烛与透镜的距离小于二倍焦距大于一倍焦距，此时的像距大于物距，当蜡烛移到20cm刻度线处，此时的物距大于二倍焦距，比第一次的物距大，则像距比第一次的小，所以应将光屏靠近凸透镜，且所成的像是缩小倒立实像。

(2)[3]若保持图乙的蜡烛和凸透镜的位置不变，想将光屏远离后能再次承接到清晰的像，须让光线先发散，故在蜡烛和凸透镜之间放置凹透镜，即近视镜。

(3)[4]若将凸透镜换成平面镜，保持蜡烛与平面镜的距离不变，无论怎么移动光屏都得不到像，因为平面镜成的是虚像，光屏上无法承接。

2．丁丁用一个焦距未知的透镜和相关器材探究“凸透镜成像的规律”：（1）如图甲所示，只需将凸透镜向_______（填“左”或“右”）调节到适当位置即可测出凸透镜焦距；（2）丁丁把点燃的蜡烛安装在光具座上，如图乙所示。

此时只需调节 ______（填“蜡烛”或“光屏”）到适当的位置，光屏上便会出现______（填“正立”或“倒立”）、______（填“放大”、“等大”或“缩小”）的像。

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．用如图所示的装置做“探究凸透镜成像规律”实验。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。

（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。

（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。

（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。

（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。

（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。

A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。

（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。

【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是60.0cm-50.0cm10.0cmf==(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。

一、选择题1．一玻璃砖横截面如图所示，其中ABC为直角三角形（AC边未画出），AB为直角边，45ABC∠=，ADC为一圆弧，其圆心在BC边的中点。

此玻璃的折射率为1.5。

P为一贴近玻璃砖放置的、与AB垂直的光屏。

若一束宽度与AB边长度相等的平行光从AB边垂直射入玻璃砖，则（）A．从BC边折射出一束宽度比BC边长度小的平行光B．从BC边折射出一束宽度比BC边长度大的平行光C．屏上有一亮区，其宽度等于AC边的长度D．屏上有一亮区，其宽度小于AB边的长度2．如图所示，三角形ABC 为某透明介质的横截面，O 为BC 边的中点，∠BAO 为θ。

位于截面所在平面内的一束光线以角i 入射，第一次到达AB 边恰好发生全反射。

则该介质的折射率n 为（）A．sin sincosiθθ+B．2sin sin1()cosiθθ++C．sin sincosiθθ-D．2sin sin1()cosiθθ-+3．如图所示，OO'是半圆柱形玻璃体的对称面和纸面的交线，a、b是平行于OO'轴的两束不同单色细光束，a、b到OO'的距离相等，光屏MN与OO'垂直，左右移动光屏，可在屏上得到一个光斑p，以下说法正确的是（）A．a在该玻璃体中的折射率比b的小B．a通过该玻璃体的时间比b短C．由该玻璃体进入空气时，a的临界角比b小D．a比b更容易发生衍射4．如图，用一个折射率为n的透明介质做成的四棱柱的横截面图，其中∠A=∠C=90°，∠B=60°。

现有一条光线从AB面上图示位置垂直入射到棱镜内，若不考虑原入射光在AB 面上的反射光，则以下说法正确的是（）A．若介质的折射率n<2，一定有光从CD边斜射出B．若介质的折射率n=2，一定有光从AD边射出C．若介质的折射率n=2，一定有光从BC边射出D．若介质的折射率n＞23，一定有光从AB边斜射出5．如图，MN是介质1和介质2的分界面，介质1、2的绝对折射率分别为n1、n2，一束细光束从介质1射向介质2中，测得160θ︒＝，230θ︒＝，根据你所学的光学知识判断下列说法正确的是（）A．介质2相对介质1的相对折射率为3B．光在介质2中的传播速度大于光在介质1中的传播速度C．介质1相对介质2来说是光密介质D．光从介质1进入介质2可能发生全反射现象6．如图所示,在双缝干涉实验中，若把单缝S从双缝S1、S2的中心对称轴位置稍微向上移动，则（）A．不再产生干涉条纹B．仍可产生干涉条纹,其中央亮条纹的位置不变C．仍可产生干涉条纹,其中央亮条纹的位置略上移D．仍可产生干涉条纹,其中央亮条纹的位置略下移7．雨后太阳光入射到水滴中发生色散而形成彩虹．设水滴是球形的，图中的圆代表水滴过球心的截面，入射光线在过此截面的平面内，a、b、c、d代表四条不同颜色的出射光线，则它们可能依次是A．紫光、黄光、蓝光和红光B．紫光、蓝光、黄光和红光C．红光、蓝光、黄光和紫光D．红光、黄光、蓝光和紫光8．如图所示，置于空气中的厚玻璃板，AB、CD分别是玻璃板的上、下表面,且AB∥CD.光线经AB表面射向玻璃砖，折射光线射到CD表面时，下列说法正确的是( )A．不可能发生全反射B．有可能发生全反射C．只要入射角i足够大就能发生全反射D．不知玻璃折射率，无法判断9．为了表演“隐形的大头针”节目，某同学在半径为r的圆形软木片中心垂直插入一枚大头针，并将其放入盛有水的碗中，如右图所示．已知水的折射率为43，为了保证表演成功(在水面上看不到大头针)，大头针末端离水面的最大距离h为A．73r B．43r C．34r D．377r10．光线从空气射向玻璃砖，当入射光线与玻璃砖表面成30°角时，折射光线与反射光线恰好垂直，则此玻璃砖的折射率为( )A．2B．3C．22D．3311．公园里灯光喷泉的水池中有处于同一深度的若干彩灯,在晚上观察不同颜色彩灯的深度和水面上被照亮的面积,下列说法正确的是( )A．红灯看起来较浅,红灯照亮的水面面积较小B．红灯看起来较深,红灯照亮的水面面积较小C．红灯看起来较浅,红灯照亮的水面面积较大D．红灯看起来较深,红灯照亮的水面面积较大12．ABCDE为单反照相机取景器中五棱镜的一个截面示意图，AB⊥BC，由a、b两种单色光组成的细光束从空气垂直于AB射入棱镜，经两次反射后光线垂直于BC射出，且在CD、AE边只有a光射出，光路图如图所示，则a、b两束光（）A．在真空中，a光的传播速度比b光的大B．在棱镜内，a光的传播速度比b光的小C．以相同的入射角从空气斜射入水中，b光的折射角较小D．分别通过同一双缝干涉装置，a光的相邻亮条纹间距小13．关于下列四幅图中所涉及物理知识的论述中，正确的是（）A ．甲图中，沙漠中的“蜃景”现象是光的衍射现象引起的B ．乙图中，演示简谐运动的图象实验中，若匀速拉动木板的速度较大，则由图像测得简谐运动的周期较大C ．丙图中，可利用薄膜干涉检查样品的平整度D ．丁图中，由图可知当驱动力的频率f 跟固有频率0f 相差越大，振幅越大14．一束复色光沿半径方向射向一半圆形玻璃砖，发生折射而分为a 、b 两速单色光，其传播方向如图所示．下列说法中正确的是（ ）A ．玻璃砖对a 、b 的折射率关系为a b n n <B ．a 、b 在玻璃中的传播速度关系为a b v v >C ．单色光a 从玻璃到空气的全反射临界角小于单色光b 从玻璃到空气的全反射临界角D ．用同一双缝干涉装置进行实验可看到a 光干涉条纹的间距比b 光的宽15．一束由红、蓝两单光组成的光以入射角θ由空气射到半圆形玻璃砖表面的A 处，AB 是半圆的直径．进入玻璃后分为两束，分别为AC 、AD ，它们从A 到C 和从A 到D 的时间分别为t 1和t 2，则（ ）A ．AC 是蓝光，1t 小于2tB ．AC 是红光，1t 小于2tC ．AC 是蓝光，1t 等于2tD ．AC 是红光，1t 大于2t二、填空题16．太阳光通过玻璃三棱镜后形成彩色光带的现象属于光的______现象；太阳光照射下水面上的薄油层会呈现彩色花纹的现象属于光的______现象；通过两支铅笔间的狭缝观察远处日光灯会看到彩色条纹的现象属于光的 ______ 现象（选填“干涉”、“衍射”或“色散”）。

一、初二物理光的折射透镜实验易错压轴题（难）1．在做“观察水的沸腾”实验，用所学知识回答下面问题：（1）甲、乙、丙三个实验小组的同学用相同规格的实验器材如图装置进行实验．三组同学都根据自己的实验数据描绘了图象（如图），其中______（填a、b、c中的两个）两条图线描绘的是“初温相同质量不同的水”的加热情况．由图象还可以判断水面上方的气压_____（填“大于”“等于”或“小于”）一个标准大气压．（2）在光具座上，蜡烛、凸透镜、光屏三者位于如图所示位置时，光屏上出现蜡烛清晰的像．当不移动凸透镜，只将蜡烛和光屏平位置互换，则光屏上________（填“能”或“不能”）收集到蜡烛的像．【答案】a、b 小于能【解析】【详解】（1）根据图2可知，a、b、c沸点相同，其中a、b初温相同，到沸腾时的时间不同，则两条图线描绘的是“初温相同质量不同的水”的加热情况。

由图象还可以得出，此时水的沸点是98℃，由液体的沸点跟气压的关系可知，此时水面上方的气压小于一个标准大气压。

（2）已知物距大于像距，与凸透镜成像规律可知，得到倒立、缩小是实像。

将调光屏和蜡烛的位置，根据光路可逆的特点知，则光屏上会成一个倒立、放大的实像。

即能成清晰的像。

2．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。

实验室有A、B两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A的焦距为________cm ；为了便于完成探究过程，应该选择透镜______（选填“A ”或“B ”）进行实验，并将此透镜固定在光具座上的50cm 刻度处；(2)在调节光具座上光学器材的高度时，蜡烛应该_________（选填“点燃”或“不点燃”）；(3)当把蜡烛移动到光具座上的15cm 刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的_________（选填“A ”“B ”或“C ”）刻度范围内；A ．50cm ~60cmB ．60cm ~70cmC ．70cm ~100cm(4)当2u f ，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏_________（选填“靠近”或“远离”）凸透镜；(5)随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像_________（选填“上移”或“下移”）；(6)调整蜡烛的高度后继续探究成像特点，如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、_________（选填“放大”“缩小”或“等大”）的实像；若把光屏和蜡烛的位置互换，在光屏上_________（选填“能”或“不能”）看到像。
