变配电值班人员应知应会

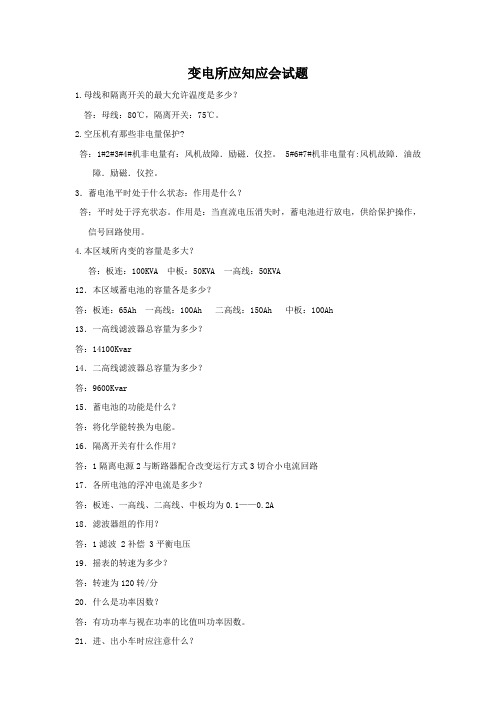

变电所应知应会试题1.母线和隔离开关的最大允许温度是多少？答：母线：80℃，隔离开关：75℃。

2.空压机有那些非电量保护?答：1#2#3#4#机非电量有：风机故障．励磁．仪控。

5#6#7#机非电量有:风机故障．油故障．励磁．仪控。

3．蓄电池平时处于什么状态：作用是什么？答；平时处于浮充状态。

作用是：当直流电压消失时，蓄电池进行放电，供给保护操作，信号回路使用。

4.本区域所内变的容量是多大？答：板连：100KVA 中板：50KVA 一高线：50KVA12．本区域蓄电池的容量各是多少？答：板连：65Ah 一高线：100Ah 二高线：150Ah 中板：100Ah13．一高线滤波器总容量为多少？答：14100Kvar14．二高线滤波器总容量为多少？答：9600Kvar15．蓄电池的功能是什么？答：将化学能转换为电能。

16．隔离开关有什么作用？答：1隔离电源2与断路器配合改变运行方式3切合小电流回路17．各所电池的浮冲电流是多少？答：板连、一高线、二高线、中板均为0.1——0.2A18．滤波器组的作用？答：1滤波 2补偿 3平衡电压19．摇表的转速为多少？答：转速为120转/分20．什么是功率因数？答：有功功率与视在功率的比值叫功率因数。

21．进、出小车时应注意什么？答：一定要确认开关在断位，弹簧在未储能的情况下方可进、出小车。

22．6KV各开路及受电合闸保险多大？答：板连：50A 中板：6A23．本区域主要负荷分配在哪段母线？答：一高线、二高线、中板主要分配在一段母线，板连两段母线相同24．电气设备有几种状态？答：运行、热备用、冷备用、检修四种状态25．变电所的一次设备有哪些？答：母线、断路器、隔离开关、电压、电流互感器26．系统接地时，能否进行正常倒闸操作？答：不能进行正常的倒闸操作，如正在进行的倒闸操作应立即停止27．继电器的基本要求是什么？答：1选择性 2灵敏性 3快速性 4可靠性28．各所受电保护装置型号？答：一高线DEP——821 二高线DEP——821 板连DEP——821 中板DEP——824 29．哪些事故不请示运行主操可自行处理再汇报？答：1十分火急的的设备事故、人身事故 2当母线电压消失时将所接母线上馈线、进线开关的切断30．电流互感器二次为什么要接地？答：电流互感器二次接地属于保护接地，防止因绝缘击穿，使二次窜入高压，威胁人身安全，损坏设备。

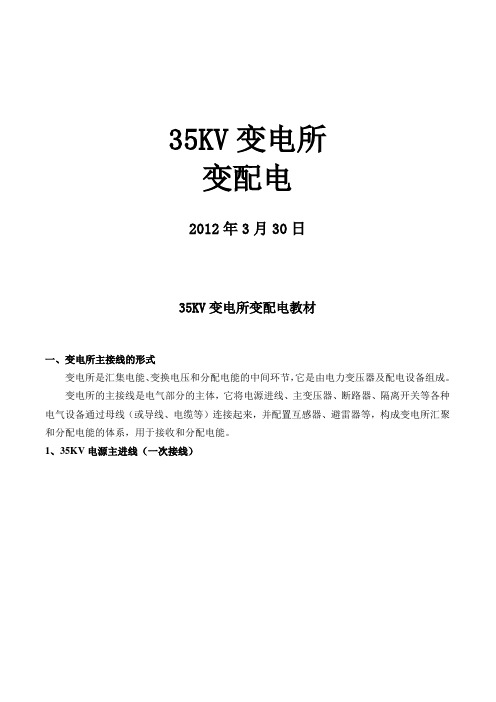

35KV变电所变配电2012年3月30日35KV变电所变配电教材一、变电所主接线的形式变电所是汇集电能、变换电压和分配电能的中间环节，它是由电力变压器及配电设备组成。

变电所的主接线是电气部分的主体，它将电源进线、主变压器、断路器、隔离开关等各种电气设备通过母线（或导线、电缆等）连接起来，并配置互感器、避雷器等，构成变电所汇聚和分配电能的体系，用于接收和分配电能。

1、35KV电源主进线（一次接线）我矿电源主接线方式为全桥型接线方式，此种接线方式适应性强，操作方便，运行灵活。

我矿主接线的形式如下图：我矿35KV变电所所用两回路电源来自纵楼变电所不同的母线端：一路为35KV纵-石523（石台一回路）供电线路；一路为35KV纵-石518（石台二回路）供电线路。

正常情况下我矿供电状态为一条供电线路为运行状态，另一条供电线路为热备用状态。

名词解释热备用状态：是指该线路已具备运行条件，经一次合闸操作即可转为运行状态的状态。

母线、变压器、电抗器、电容器及线路等电气设备的热备用是指连接该设备的各侧均无安全措施，各侧的断路器全部在断开位置，且至少一组断路器各侧隔离开关处于合上位置，设备继电保护投入，断路器的控制、合闸及信号电源投入。

断路器的热备用是指其本身在断开位置、各侧隔离开关在合闸位置，设备继电保护及自动装置满足带电要求。

冷备用状态:是指连接该设备的各侧均无安全措施,连接该设备的各侧均有明显断开点或可判断的断开点。

也就是说：线路的断路器断开，有关隔离开关和接地刀闸处于断开位置，就是冷备用状态。

二、设备资料1、进线隔离开关型号：作用：当断路器断开电路后，由于隔离开关的断开，使有电与无电部分能得到明显的隔离，起辅助开关的作用。

此外，隔离开关具有一定的自然灭弧能力，常用在电压互感器和避雷器等电流很小的设备投入和断开上，以及一个断路器与几个设备的连接处，使断路器经过隔离开关的倒换更为灵活方便。

2、进线真空开关型号：作用：它不仅可以切断与闭合高压电路的空载电流和负载电流，而且当系统发生故障时，它和保护装置、自动装置相配合，迅速地切除故障电流，以减少停电范围，防止事故扩大，保证系统安全运行。

变电值班员应知应会模块——安全知识——人身安全——题库01第一章变电人身安全管理规定第一部分一般规定一、单选题：1、从事牵引变电所运行和检修工作的人员， D 定期进行1次安全考试。

A：每月 B：每季 C：半年 D：每年2、从事牵引变电所运行和检修工作的人员，每年定期进行 C 次安全考试。

A：2 B：4 C：1 D：33、牵引变电所的电气设备自第 A 次受电开始即认定为带电设备。

A：一 B：二 C：三 D：四4、中断工作连续 A 个月以上仍继续担当牵引变电所运行和检修工作的人员，要事先进行安全考试。

A：3 B：6 C：8 D：125、对违反《牵引变电所安全工作规程》受处分的人员必要时 D 。

A：待岗 B：下岗 C：停职 D：降低其安全等级6、未按规定参加安全考试和取得安全合格证的人员，必须经当班的值班员准许，在安全等级不低于 A 级的人员监护下，方可进入牵引变电所的高压设备区。

A：二 B：三 C：四 D：五7、 C 时禁止在室外设备以及与其连接的室内设备上作业。

A：雨 B：雪 C：雷电 D：雾8、高空作业是指工作地点离地面 3 米及以上的作业。

A: 2 B: 3 C: 4 D: 59、 D 作业时，作业中应使用专门的用具传递工具、零部件和材料，不得抛掷传递。

A：低空 B：地面 C：停电 D：高空10、每个高压分间及室外每台隔离开关的锁均应有两把钥匙，由 A 保管1把，交接班时移交下一班；另1把放在控制室内固定的地点。

A：值班员 B：工长 C：工作领导人 D：车间技术员11、在全部或部分带电的盘上进行作业时，应将有作业的设备与 D 以明显的标志隔开。

A：停电设备 B：低压设备 C：高压设备 D：运行设备12、供电调度员下达的倒闸和作业命令除遇有危及人身及设备安全的紧急情况外，均必须有命令编号和 C ；A：作业时间 B：停电时间 C：批准时间 D：送电时间13、牵引变电所发生高压接地故障时，在切断电源之前，任何人与接地点的距离：室内不得小于 C m；室外不得小于8m。

牵引变电值班员岗位题库第一部分岗位应知一、初级工⑪填空：1、防洪期是每年的月日至月日。

防寒期是每年的月日至月日。

答案：6月15日至9月15日；11月15日至次年3月15日2、防洪工作的指导思想是。

答案：全员防洪，全年防洪3、防洪工作的工作方针是。

答案：预防为主，安全第一，全力抢修，当年复旧。

4、防汛期值班，必须坚守岗位，电话玲响声无人接视为脱岗。

答案：三声5、各种记录和报表要按规定时间填写，时间、年份记，分和秒要记位。

答案：全称；２位。

6、供电事故按性质分、、和。

答案：供电事故按性质分重大事故、大事故、一般事故和障碍。

7、验电前，要将验电器在的设备上试验。

答案：有电的8、差动保护的保护范围是。

答案：差动保护的保护范围是一次110KVＬＨ和二次27.5KVＬＨ之间。

9、电气设备的检修作业分五种：、、、、。

答案：高压设备停电作业、高压设备带电作业、高压设备远离带电部分的作业、低压设备停电作业、低压设备带电作业。

10、高压是指对地电压为的电压。

答案：250伏以上。

11、高空作业是指距离地面米以上的作业。

答案：3米12、牵引变电所的电气设备自开始即认定为带电设备。

答案：第一次受电13、三极管的主要性能是。

答案：有放大能力14、正弦交流电的最大值与有效值之间的关系是。

答案：最大值=根号2倍的有效值15、具有改善电力系统功率因数的作用。

答案：电容16、纯电容电路中，电压电流90°。

答案：滞后17、纯电感电路中，电压电流90°。

答案：超前18、我段牵引变系统中，直流操作电源电压等级有和两种。

答案: 220V 110V19、电阻R1和R2 串联，已知R2=4R1，若R2两端电压U2=16V，则R1两端电压。

答案:U1= 4V20、电路中有a、b、c 三点，当选择c为参考点时，Ua=15V，Ub=5V，若选择b为参考点，则Ua= . 答案: 10V21、变电所（亭）电流互感器副边的额定电流一般为；电压互感器副边的额定电压一般为 .答案: 5A 100V22、当线圈中的发生变化时，线圈两端就产生。

1.电力变压器中油的作用是绝缘和散热2.变压器的温度升高时，绝缘电阻测量值降低3.变压器的上层油温不应超过85℃。

4.新变压器投运行前，应做5次冲击合闸试验5.变压器并联运行的理想状况：空载时，并联运行的各台变压器绕组之间无环流。

6.变压器负载增加时，将出现一次侧电流随之相应增加。

7.变压器的冷却方式有油浸自冷、油浸风冷、强迫油循环风冷8.在变压器的图形符号中Ｙ表示三相线圈星形连接9.变压器的主绝缘是指油箱与接地部分之间(线圈)与线圈之间的绝缘10.变压器呼吸器作用用以清除吸入空气中的杂质和水分。

11.电力变压器运行电压一般不应高于该分接额定电压的105%12.变压器的额定电压包括一次额定电压和二次额定电压，都是反映的线电压13.下龙花垣35kv变电站主变容量为16000KVA。

14.华晋110kv变电站主变型号为SFSZ11-63000/110，即三相（S）风冷（F）三绕组（S）带有载调压（Z）设计序号（11）额定容量63000kVA，额定电压110kV 的变压器。

15.华晋35kv变电站主变容量为31500KVA。

16.白家坡35kv变电站主变容量为12500KVA。

17.重瓦斯作用于跳闸，轻瓦斯作用于信号。

18.用手触摸变压器外壳时如有麻电感,可能是外壳接不良引起的.19.电气工作票、操作票符合《电力安全工作规程》的要求20.操作票应用黑色或蓝色的刚(水)笔或圆珠笔逐项填写。

21.操作票应填写设备的双重名称22.每张操作票只能填写一个操作任务23. 填写操作票，要包括操作任务、操作顺序、发令人、操作人、监护人及操作时间等。

24.第一种工作票应在工作前1日交给值班员。

25.一张工作票中，工作许可人与工作负责人不得互相兼任。

26.工作票由工作负责人填写，也可以由工作票签发人填写。

27.所有工作人员，不许单独进入、滞留在高压室、阀厅内和室外高压设备区内。

28.只有在同一停电系统的所有工作票都已终结，并得到值班调控人员或运维负责人的许可指令后，方可合闸送电。

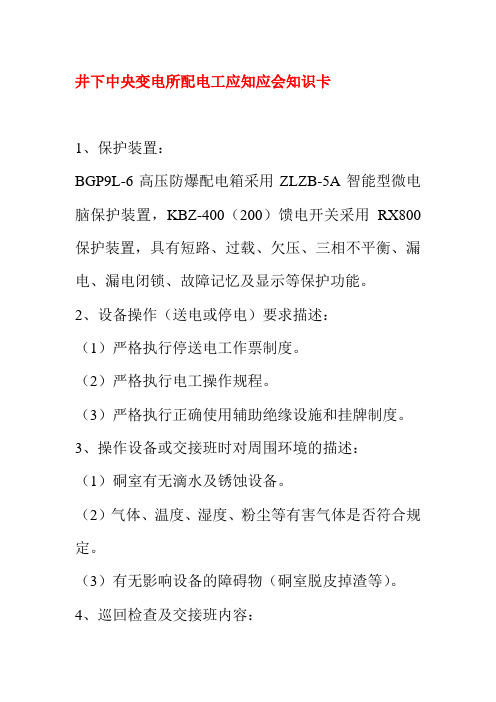

井下中央变电所配电工应知应会知识卡
1、保护装置：
BGP9L-6高压防爆配电箱采用ZLZB-5A智能型微电脑保护装置，KBZ-400（200）馈电开关采用RX800保护装置，具有短路、过载、欠压、三相不平衡、漏电、漏电闭锁、故障记忆及显示等保护功能。

2、设备操作（送电或停电）要求描述：
（1）严格执行停送电工作票制度。

（2）严格执行电工操作规程。

（3）严格执行正确使用辅助绝缘设施和挂牌制度。

3、操作设备或交接班时对周围环境的描述：
（1）硐室有无滴水及锈蚀设备。

（2）气体、温度、湿度、粉尘等有害气体是否符合规定。

（3）有无影响设备的障碍物（硐室脱皮掉渣等）。

4、巡回检查及交接班内容：
（1）眼看高、低压设备各类仪表显示是否正常。

（2）心想哪一路供电负荷大、距离远、条件差应重点查。

（3）手摸各类缆线是否有发热现象并判断原因。

（4）鼻闻有无异味。

（5）耳听变压器声音是否正常有无放电声。

（6）保护齐全、试验灵敏。

（7）设备、缆线无积尘。

（8）记录、消防设施、绝缘用具、制度等牌板齐全。

（9）设备运行情况、有无未注销停送电工作票和调度指令。

（10）双方确认后签名交接班。

变配电工应知应会1.必须经过安全培训，取得操作资格证书持证上岗。

2.班中及时巡查设备，发现温度声音异常及时汇报。

3.非岗位人员进入要登记，领导检查问题及时排除。

4.停电送电必须执行手续，手指口述安全确认操作。

5.保持硐室设备卫生干净，电话通讯设备畅通无误。

6.交接班要仔细，停电设备交清楚，本班记录完整。

变配电工手指口述1.消防器材齐全完好，符合使用要求。

2.绝缘用具齐全完好，佩戴符合标准。

3.现场备品备件充足，图纸相符实际。

4.联络电话完好，通话畅通无阻。

5.设备运行正常，硐室卫生干净。

6.记录填写完整，没有隐患问题。

变配电工应知应会1.必须经过安全培训，取得操作资格证书持证上岗。

2.班中及时巡查设备，发现温度声音异常及时汇报。

3.非岗位人员进入要登记，领导检查问题及时排除。

4.停电送电必须执行手续，手指口述安全确认操作。

5.保持硐室设备卫生干净，电话通讯设备畅通无误。

6.交接班要仔细，停电设备交清楚，本班记录完整。

变配电工手指口述1.消防器材齐全完好，符合使用要求。

2.绝缘用具齐全完好，佩戴符合标准。

3.现场备品备件充足，图纸相符实际。

4.联络电话完好，通话畅通无阻。

5.设备运行正常，硐室卫生干净。

6.记录填写完整，没有隐患问题。

变配电工应知应会1.必须经过安全培训，取得操作资格证书持证上岗。

变配电工手指口述1.消防器材齐全完好，符合使用要求。

2.班中及时巡查设备，发现温度声音异常及时汇报。

3.非岗位人员进入要登记，领导检查问题及时排除。

4.停电送电必须执行手续，手指口述安全确认操作。

5.保持硐室设备卫生干净，电话通讯设备畅通无误。

6.交接班要仔细，停电设备交清楚，本班记录完整。

2.绝缘用具齐全完好，佩戴符合标准。

3.现场备品备件充足，图纸相符实际。

4.联络电话完好，通话畅通无阻。

5.设备运行正常，硐室卫生干净。

6.记录填写完整，没有隐患问题。

变配电工应知应会1.必须经过安全培训，取得操作资格证书持证上岗。

供电所各岗位班组应熟知和应知应会的工作流程供电所是电力系统中负责为用户提供电力供应的重要部门，供电所的各个岗位和班组在工作中需要熟知和掌握一系列的工作流程，以确保供电工作的正常运行。

以下是供电所各个岗位、班组应熟知和应知应会的工作流程的简要介绍。

1.运检岗位的工作流程：-每日工作计划编制：运检人员需要根据电网运行情况和相关计划安排，编制每日的工作计划。

-巡检清单制定：根据电网设备的特点和运行要求，制定巡检清单，包括设备巡视、检查和测试等。

-巡检执行和问题处理：进行巡检工作，在发现问题时及时处理，并制定修复方案。

-记录和报告编制：将巡检结果和问题处理情况进行记录，并及时编制巡检报告。

2.抢修岗位的工作流程：-报修接收：接收用户或运检人员的电力故障报修信息。

-处理和分析：根据报修信息分析故障原因，进行初步处理，并派遣维修班组进行现场抢修。

-抢修实施：维修班组按照工作要求和安全规范进行现场抢修，恢复电力供应。

-故障核实和记录：确认故障处理情况，将抢修情况进行记录，包括故障原因、处理过程和恢复情况等。

3.计量岗位的工作流程：-计量器具管理：负责计量仪表的管理，包括检定、校验、维护和更换等。

-用户计量安装：根据用户需求和电能计量要求，进行计量装置的选型、安装和调试等工作。

-量程变更和远程抄表：根据用户需求和电能使用情况，进行量程变更和远程抄表操作。

-计量数据处理和分析：监测计量数据，进行数据处理和分析，提供相关报表和数据分析结果。

4.配电岗位的工作流程：-配网规划和设计：根据用户需求和电力系统要求，进行配网规划和设计，确定线路、变压器等设备的位置和容量。

-施工准备和管理：准备施工材料和设备，并进行施工组织和协调管理。

-施工实施和质量控制：根据设计要求进行施工作业，并进行质量控制和验收。

-配网运行和维护：配电岗位负责配电线路的运行维护，包括巡视、保养和抢修等工作。

总之，供电所的各个岗位、班组需要熟知和掌握相关的工作流程，在实际工作中按照规定的程序进行操作，确保供电工作的顺利进行，提高供电可靠性和服务质量。

1、发生事故后要“三不放过”指的是什么？答：事故原因不清不放过；事故责任者和应受教育者没有受到教育不放过；没有采取防范措施不放过。

2、保证安全的组织措施是什么？保证安全的技术措施是什么？答：组织措施：1）、工作票制度2）、工作许可制度3）、工作监护制度、工作间断、转移和终结制度。

技术措施：1）、停电2）、验电3）、装设接地线4）、悬挂标示牌和装设遮栏。

3、停、送电倒闸操作的顺序是什么？答：停电拉闸操作必须按照断路器（开关）、负荷侧隔离开关（刀闸）、母线侧隔离开关（刀闸）的顺序依此操作。

送电合闸操作应按与上述相反的顺序进行。

4、哪些工作应使用第二种工作票？答：（1）带电作业和带电设备外壳上的工作。

（2）控制盘和低压配电盘、配电箱、电源班干线上的工作。

（3）二次结线回路上的工作，无需将高压设备停电者。

（4）转动中的发电机、同期调相机的励磁回路或高压电动机转子电阻回路上的工作。

（5）非当值班人员用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流。

5、哪些工作应使用第一种工作票？答：（1）高压设备上工作需要全部停电或部分停电者。

（2）高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。

6、接地线装设、拆除的顺序是如何规定的？答：装设接地线必须先接接地端，后接导线端，且必须接触良好。

拆除接地线的顺序与此相反。

装、拆地线均应使用绝缘棒和戴绝缘手套。

7、对检修设备作安措时，应如何使用验电器进行验电？答：验电时，必须用电压等级适当而且合格的验电器，在检修设备进出线两侧各相分别验电。

验电前，应先在有电设备上进行试验，确证验电器良好。

如果在木杆、木梯或木架构上验电，不接地线不能指示者，可在验电器上接地线，但必须经值班负责人许可。

8、实现安全生产目标三级控制指的是什么？答：（1）企业控制重伤和事故，不发生人身死亡、重大设备损坏和电网事故；（2）车间控制轻伤和障碍，不发生重伤和事故。

（3）班组控制未遂和异常，不发生轻伤和障碍。

一、判断题1、一经操作即带有电压的电气设备不属于运用中的电气设备。

(×)2、临时工经过安全知识教育后，可下现场单独工作。

(×)3、事故停电，在未拉开有关隔离开关(刀闸)和做好安全措施以前，可以触及设备或进入遮栏。

(×)4、工作人员在工作中可随便移动或拆除遮栏、接地线、标示牌。

(×)5、在带电的电流互感器二次回路上工作时，严禁将变流器二次侧开路。

(√)6、在带电的电流互感器二次回路上工作时，可以在电流互感器与短路端子之间的回路和导线上进行任何工作。

(×)7、接临时负载，必须装有专用的刀闸和熔断器(保险)。

(√ )8、检验继电保护的工作人员，可以对运行中的设备、信号系统、保护压板进行操作。

(×)9、工作负责人不得擅自变更安全措施。

(√ )10、工作中如有特殊情况需要变更时有关检修设备的运行接线方式，值班人员不必事先取得工作负责人的同意。

(×)11、工作班成员无须监督现场安全措施的实施。

(×)12、开工前工作票内的全部安全措施可分多次做完。

(×)13、当日工作间断时，工作班人员应从工作现场撤出，所有安全措施必须拆除。

(×)14、任何运用中的星形接线设备的中性点，必须视为带电设备。

(√ )15、作业人员必须具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。

(√)16、新参加电气工作的人员，工作能力强的,可以单独从事危险工作。

(×)17、任何作业人员有权拒绝违章指挥和强令冒险作业。

(√ )18、触电急救，首先要使触电者迅速脱离电源，越快越好。

(√ )19、在工作任务重、时间紧的情况下专责监护人可以兼做其他工作。

(×)20、在继电保护屏间的通道上搬运试验设备时，要与运行设备保持一定距离，防止误碰运行设备。

(√ )21、电流互感器的二次绕组无须永久性的保护接地。

(×)22、低压回路停电的工作前无须验电。
