75电磁式电压互感器试验作业指导书(2012版)

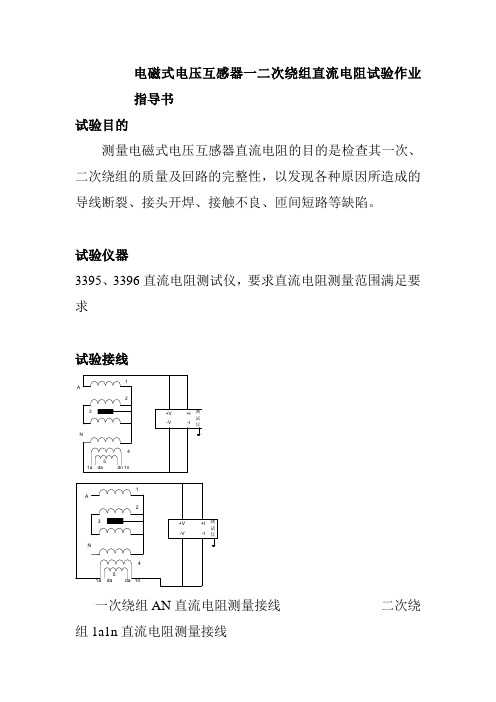

电磁式电压互感器一二次绕组直流电阻试验作业指导书试验目的测量电磁式电压互感器直流电阻的目的是检查其一次、二次绕组的质量及回路的完整性，以发现各种原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。

试验仪器3395、3396直流电阻测试仪，要求直流电阻测量范围满足要求试验接线 +V-V+I -I 123451a da dn 1n AN测试仪 +V-V +I -I 123451a da da 1n AN测试仪一次绕组AN 直流电阻测量接线 二次绕组1a1n 直流电阻测量接线试验步骤A．一次绕组直流电阻测量接线a．PT外壳接地，将直流电阻测试仪接地端子接地；b．测试仪正极电压和电流线接在一次绕组A端；c．负极电压电流线接一次绕组N端；d．仪器接通电源；e．检查接线正确后，工作人员与施加电压部位保持足够的安全距离，操作人员征得试验负责人许可后进行试验操作部分；f．开机，选择测试电流。

当确认被试品和仪器可靠的连接好后，按屏幕显示的“复位”对应按键切换所需要的测试电流；按“测量”键后即开始测试，经过几秒钟屏幕中间的显示区将显示测量的电阻值。

如果出现屏幕闪烁，或充电电流长时间不稳定，则所测电阻可能超出当前量程所能测量的范围，此时应按“复位”键退出测量，然后重新选择测试小一档电流再试。

g．测量完毕，按“复位”键进行放电，有“嘀嘀”报警声，待放电指示完毕后才能倒换试验接线。

B．二次绕组直流电阻测量接线按照一次绕组的测量方法重复测量二次绕组直流电阻，测试前注意变换“电流量程”，并记录测量数值。

测量全部完成后拆除所有引线，围栏和其他试验工具，由负责人检查现场后，所有人员撤离现场。

试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%。

二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%。

试验注意事项（1）试验时，机壳必须可靠接地；（2）注意：在测量完感性负载时不能直接拆掉测试线，关闭输出时，电感会通过仪器泄放能量，一定要在放电指示完毕后才能拆掉测试线；（3）将测量温度与以前测量温度和出厂测量温度对比，必要时换算到同一温度下对比；（4）采用专用的测试线，防止导线截面达不到要求影响试验结果；（5）测试线夹与充电电流选择不当，绕组充电时间不够，影响测试结果；（6）避免测试线破损、断线、被测绕组的连接要牢固可靠，去除氧化层或脏污，减少测量误差；掉头等。

互感器试验作业指导书模板一、引言互感器试验作业指导书的目的是为了确保互感器试验的顺利进行，并保证试验结果的准确性和可靠性。

本指导书提供了互感器试验的详细步骤和操作要求，以及必要的安全注意事项。

试验人员应严格按照本指导书的要求进行操作，确保试验的有效性和安全性。

二、试验目的本次互感器试验的目的是对互感器的性能进行全面评估，包括额定电压、额定电流、变比误差、相位角误差等指标的测量和分析。

通过试验结果，评估互感器的准确性和可靠性，为后续的应用提供参考。

三、试验设备和工具1. 互感器试验装置：包括电源、电流源、电压源、测量仪器等。

2. 安全工具：绝缘手套、绝缘靴、绝缘垫等。

3. 计算机：用于数据记录和分析。

四、试验步骤1. 准备工作a. 确认试验设备和工具的可用性和完好性。

b. 检查试验装置的接线是否正确，确保安全可靠。

c. 穿戴好安全工具，确保试验操作的安全。

2. 试验前准备a. 将待测互感器安装在试验装置上，并进行必要的接线。

b. 根据试验要求设置电源、电流源和电压源的参数。

c. 打开计算机，启动试验数据记录和分析软件。

3. 额定电压试验a. 将电源的电压调节到待测互感器的额定电压。

b. 通过测量仪器测量互感器的输出电压，并记录数据。

c. 根据记录的数据计算互感器的变比误差，并进行分析。

4. 额定电流试验a. 将电流源的电流调节到待测互感器的额定电流。

b. 通过测量仪器测量互感器的输出电流，并记录数据。

c. 根据记录的数据计算互感器的相位角误差，并进行分析。

5. 额定负载试验a. 将负载接入待测互感器的输出端。

b. 通过测量仪器测量互感器的输出电压和电流，并记录数据。

c. 根据记录的数据计算互感器的负载特性，并进行分析。

6. 试验结果分析a. 根据记录的数据，计算互感器的各项指标，并进行综合分析。

b. 比较试验结果与互感器的额定参数，评估互感器的性能是否符合要求。

c. 如发现异常或不合格情况，记录并分析可能的原因，并提出改进措施。

电压互感器检定操作指导说明书电工知识12月18日讯，1适用范围本作业指导书适用额定频率为50Hz的测量用电压互感器检定工作。

目的是为了保证该项目检定工作在受控状态下进行，确保检定数据的真实性和有效性。

电压互感器检定操作指导说明书2引用标准JJG314-94《测量用电压互感器》检定规程。

3环境条件3.1温度：+10℃～+35℃3.2相对湿度：≤80%5检定项目及方法执行JJG314-94《测量用电压互感器》检定规程。

6注意事项6.1检定过程中电压互感器二次回路只允许一点接地，以免两点接地行成短路。

6.2被试电压互感器在检定过程中超差，应选1:1的变比自校接线，来分析被试电压互感器误差超差原因。

7测量结果不确定度的评定测量用电压互感器测量结果不确定度的评定见附录1。

8记录、数据处理方法、证书8.1原始记录的要求8.1.1原始记录数据不得随意涂改。

如果将数据写错，必须在错误数字上划两横线，然后将正确的数字写在错误数字的右上角，并加盖私章。

8.1.2原始记录数据必须用钢笔或签字笔填写，不得使用铅笔或圆珠笔填写。

8.1.3原始记录应永久保存。

8.2原始数据的处理方法8.2.1程控校验台在使用过程中，必须严格按检定规程要求制定检定方案（校验点），计算机采集的原始数据必须按要求保存。

8.2.2计算机采集的原始数据必须定期备份。

8.2.3计算机采集的原始数据如采用网络（局域网）集中管理，必须按要求将校验数据上传至网络数据库中。

8.2.4网络（局域网）数据库的原始校验数据必须定期、可靠的进行备份，校验数据永久保存。

8.3检定结果、证书8.3.1按检定规程中“检定结果的处理”执行。

Q/HED—2014电磁式电压互感器试验作业指导书1范围本作业指导书适用于6KV电磁式及发电机出口电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定电磁式电压互感器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气设备试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。

3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。

3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。

3.6进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

3.7参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4设备信息5现场准备及工具仪器准备15.2工作准备□工器具已准备完毕，材料、试验仪器已落实。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W15.3办理相关工作票□检查验证工作票。

W26试验项目电磁式电压互感器试验包括以下试验项目：a)绝缘电阻测量。

b)绕组及一次保险直流电阻测量。

c)空载电流测量。

d)三倍频感应耐压试验。

7试验工序及质量标准7.1电磁式电压互感器绝缘电阻测量7.1.1试验目的□测量电磁式电压互感器的绝缘电阻，能有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

中国南方电网有限责任公司电网建设施工作业指导书第4 部分：电气试验122第4 部分电气试验电容式电压互感器试验作业指导书编码：B D Y C SY-Z W-16目次1 适用范围 (107)2 编写依据 (107)3 作业流程 (107)4 安全风险辨析与预控 (108)5 作业准备 (109)6 作业方法 (109)7 质量控制措施及检验标准 (110)123中国南方电网有限责任公司电网建设施工作业指导书 第 4 部分：电气试验1241 适用范围本作业指导书适用于电容式电压互感器。

2 编写依据表 2-1 编 写 依 据3 作业流程图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 电容式电压互感器交接试验前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与电容式电压互感器交接试验相关联的《电网建设安全施工作业票》（编码：BDYCSY-ZW-16-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1 作业任务安全基准风险指南5 作业准备5. 1 人员配备表5-1 作业人员配备125中国南方电网有限责任公司电网建设施工作业指导书 第 4 部分：电气试验1265. 2 工器具及仪器仪表配置表 5-2 主要工器具及仪器仪表配置6 作业方法 6. 1 作业条件检查6. 1. 1 电压互感器已经安装完毕，固定牢固，外观检查无异常，标识清楚正确。

电磁式电压互感器空载及伏安特性试验作业指导书试验目的空载损耗主要是指铁芯因交变磁化所引起的磁滞损耗和涡流损耗(总称铁损)，其次还有空载附加损耗和空载电流流过绕组时产生的损耗，后两项所占比重较小，可以忽略。

因为铁芯质量差、片间绝缘不良、部分硅钢片短路等原因，要引起空载损耗增加。

另外，绕组匝间短路，并联支路间短路、并联支路匝数不等而在绕组中产生的环流损耗也要引起空载损耗增大。

通过测量空载电流和空载损耗，分析它们的变化规律，就可以发现磁路中的局部或整体缺陷，也可以检验绕组是否有匝间短路等各种缺陷，比如：铁芯的磁阻过大、铁芯叠片不整齐、硅钢片间短路等。

试验仪器PT2205多倍频感应耐压测试仪试验接线AN试验步骤（1）非被试各二次绕组n 端单端接地，一次绕组X 端单端接地；（2）将调压器的电压输出端接至某个二次绕组（应尽量选择二次容量大的二次绕组），在此接入测量用电压表电流表。

对于220kV 互感器，若在1a-1n 加压则应读取11.5V 、28.9V 、46.2V 、57.7V 、69.3V 、86.6V 的测试值；若在da-dn 加压则应读取20V 、50V 、80V 、100V 、120V 、150V 的测试值；（3）接线完毕，查线无误后接通试验电源、开机；（4）参数设备：应设置的试验可能输出的最高电压和最大电流，使测试发生异常时，输出电压或输出电流任意一项达到设定值均停止试验；升压器设为内置，工作人员做好记录准备；（5）缓慢升压，当电压升至需要测量值（按4.2中所示电压），读出并记录电压、电流值；（6）测量完毕，降压，关机并断开电源刀闸；（7）对被试互感器高压端接地放电，根据各测量点电压和电流绘制出励磁特性曲线。

试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：对于额定电压测量点（100%），励磁电流不宜大于其出厂试验报告和型式试验报告的测量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%；《国家电网公司输变电设备状态检修规程2008》规定：对互感器对核心部件或主体进行解体性检修之后，或计量要求时，进行励磁特性试验。

互感器测量精度较高，测量接线复杂，加之是工频基波测量，环境干扰很大，因此，往往每个设备在计量局检定合格，组合后检定出的数据区别却较大。

互感器校验仪的精度其实并不是仪器的最重要指标，在互感器检定规程中，要求整个回路带来的测试误差不超过被试互感器级别20%即可，实际上，是要求校验仪在实际工作中显示的数据必须真实可信。

1、互感器校验仪的选频滤波性能：互感器检定是对基波的测量，由于标准和被测互感器的二次电流的误差电流波形二、三次畸变很大(可达500%)，并被高频干扰调制，因此，校验仪必须有很好的选频滤波性能，分离基波，进行测量。

失真产生的因素很复杂，在低精度(0.5级以下)无饱和铁芯补偿的互感器测试中，一般失真度在10%左右，影响不明显，国标要求校验仪谐波衰减32dB以上，足以满足使用。

但在高精度或有饱和铁芯的互感器测试时，这个指标太低了。

该项目国内检定没有测量，一般厂家往往也不给指标，用户在选购新仪器时，应与2700、HGE2或HE15老式仪器比较，确定是否可信。

2、校验仪的引入负载以及与标准互感器的匹配：校验仪对被试互感器带来的附加负载，校验仪给标准互感器带来的负载，在国家规程中均有严格规定，国内计量检定不检测这些指标，厂家大多也不给指标，但它们是不同单位检定数据不同的主要原因之一。

3、导线负载：负载Z在制作时，为连接导线预留0.06欧姆电阻(个别有0.05欧姆的)，因此试验中要求图中A、B、C三根导线电阻之和为0.06欧姆。

在额定负载小(10VA)的电流互感器检定时，该导线电阻对数据影响很大。

4、电压互感器负载引出点错误负载线与校验仪电压取样线，要分别从互感器端子上引出，如果共用一根线，会因为导线上的压降引入测试误差。

5、接线不规范误差：随着测试技术研究的深入，仪器生产厂开发出了新的标准互感器，新标准有很多优点，比如双级电流互感器，可以克服标准互感器和校验仪之间的负载匹配问题，而使用单位依然按五十年代接线，反而出现了更大的误差。
