第三届技能大赛电气运行值班员试题库一、填空题（请将正确答案填在横线空白处，）1.>当三相电动势的相序是A-B-C,称为( 正序 ),若三相电动势的相序是A-C-B,称为( 负序 )，若三相电动势同方向则称为( 零序 )。
2.>星形联接的电路,三个末端连在一起的点叫( 中性点 ),用符号O表示,从O点引出的线叫零( 线 ),如果O接地,则此线路称为( 接地 )。
3.>在纯电容电路中,( 电流 )超前( 电压)90。
4.>二极管的主要( 特性 )就是单向( 导电性 )。
5.>变电站的倒闸操作( 必须 )由两人(进行 ),其中对(设备 ),熟悉者做( 监护 )。
6.>在倒闸操作中若发生( 疑问 )时,不准擅自更改( 操作票 ),待向值班调度员或( 值班负责人 )报告,弄清楚后再进行( 操作 )。
7.>在高压设备上工作分类是：一类(全部停电的工作 ),二类( 部分停电的工作 ),三类( 不停电的工作 )。
8.>电容量10F=( 107 )uF=( 1013 )PF9.>高压断路器的主要结构一般大体可分为( 导流部分 ),(绝缘部分 ),灭弧部分和( 操作机构部分 )。
10.>互感器的二次侧必须( 接地 ),以保证( 人身 )和(设备 )安全。
11.>电流互感器一次电流,是由一次回路的( 负荷电流 )所决定的,它不随二次回路( 阻抗 )变化。
这是与变压器( 原理 )的重要区别。
12.>电流互感器二次不允许( 开路 ),一旦开路,会使二次回路本身( 产生很高的电势 ),并对( 人身和设备 )安全都有很大威胁。
13.>常用的电流互感器的准确等级分为0.2、( 0.5 )、( 1.0 )、( 3 )、和10各级。
14.>电压互感的二次负荷,包括二次所接的各种( 测量仪表 )、(断电器 )、和(信号灯 )以及二次回路的线路中的全部损耗。
变电运行竞赛试题及答案一、单项选择题（每题2分，共10题，共20分）1. 变电站中，用于将高电压转换为低电压的设备是：A. 变压器B. 断路器C. 隔离开关D. 继电器答案：A2. 电流互感器的作用是：A. 测量电流B. 测量电压C. 隔离高压D. 控制电路答案：A3. 在变电站中，用于隔离电源和负载的设备是：A. 断路器B. 隔离开关C. 接地开关D. 熔断器答案：B4. 变电站中，用于保护电气设备的继电保护装置是：A. 过载保护B. 短路保护C. 过电压保护D. 所有选项答案：D5. 变电站中，用于限制短路电流的设备是：A. 限流器B. 断路器C. 熔断器D. 电抗器答案：D6. 变电站中，用于测量电压的设备是：A. 电流互感器B. 电压互感器C. 电流表D. 电压表答案：B7. 变电站中，用于控制和保护电力系统的设备是：A. 继电器B. 断路器C. 隔离开关D. 保护装置答案：D8. 变电站中，用于自动切断故障电路的设备是：A. 继电器B. 断路器C. 隔离开关D. 熔断器答案：B9. 变电站中，用于连接和断开电路的设备是：A. 断路器B. 隔离开关C. 接地开关D. 熔断器答案：B10. 变电站中，用于限制设备过热的设备是：A. 过载继电器B. 断路器C. 熔断器D. 限流器答案：A二、多项选择题（每题3分，共5题，共15分）1. 变电站中，属于一次设备的有：A. 变压器B. 断路器C. 隔离开关D. 继电器答案：ABC2. 变电站中，用于测量电流的设备包括：A. 电流表B. 电流互感器C. 电压表D. 电压互感器答案：AB3. 变电站中，用于保护电气设备的继电保护装置包括：A. 过载保护B. 短路保护C. 接地保护D. 过电压保护答案：ABCD4. 变电站中，用于隔离电源和负载的设备包括：A. 断路器B. 隔离开关C. 接地开关D. 熔断器答案：BC5. 变电站中，用于自动切断故障电路的设备包括：A. 继电器B. 断路器C. 隔离开关D. 熔断器答案：BD三、判断题（每题1分，共5题，共5分）1. 变电站中，变压器可以将低电压转换为高电压。

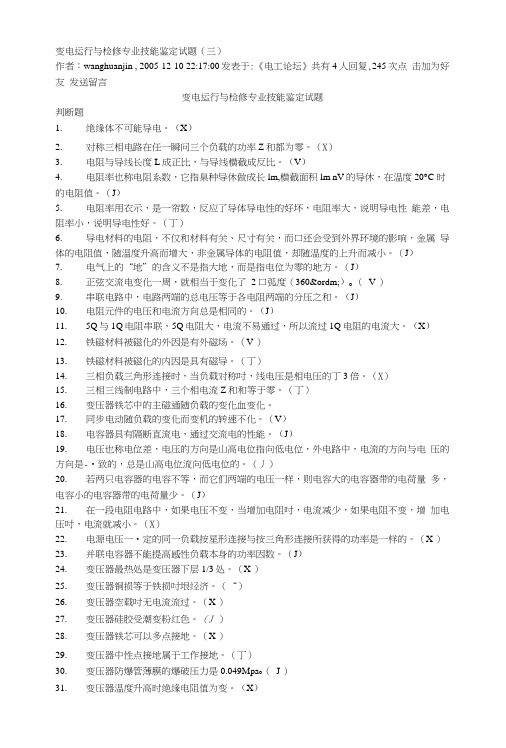

变电运行与检修专业技能鉴定试题（三）作者：wanghuanjin , 2005-12-10 22:17:00发表于:《电工论坛》共有4人回复,245次点击加为好友发送留言变电运行与检修专业技能鉴定试题判断题1.绝缘体不可能导电。
（X）2.对称三相电路在任一瞬问三个负载的功率Z和都为零。
（X）3.电阻与导线长度L成正比，与导线横截成反比。
（V）4.电阻率也称电阻系数，它指臬种导休做成长lm,横截面积lm nV的导休，在温度20°C 时的电阻值。
（J）5.电阻率用衣示，是一帘数，反应了导体导电性的好坏，电阻率大，说明导电性能差，电阻率小，说明导电性好。
（丁）6.导电材料的电阻，不仅和材料有关、尺寸有关，而口还会受到外界环境的影响，金属导体的电阻值，随温度升高而增大，非金属导体的电阻值，却随温度的上升而减小。
（J）7.电气上的“地”的含义不是指大地，而是指电位为零的地方。
（J）8.正弦交流电变化一周，就相当于变化了2口弧度（360º）o（V ）9.串联电路中，电路两端的总电压等于各电阻两端的分压之和。
（J）10.电阻元件的电压和电流方向总是相同的。
（J）11.5Q与1Q电阻串联，5Q电阻大，电流不易通过，所以流过1Q电阻的电流大。
（X）12.铁磁材料被磁化的外因是有外磁场。
（V ）13.铁磁材料被磁化的内因是具有磁导。
（丁）14.三相负载三角形连接时，当负载对称吋，线电压是相电压的丁3倍。
（X）15.三相三线制电路中，三个相电流Z和和等于零。
（丁）16.变压器铁芯中的主磁通随负载的变化血变化。
17.同步电动随负载的变化而变机的转速不化。
（V）18.电容器具有隔断直流电，通过交流电的性能。
（J）19.电压也称电位差，电压的方向是山高电位指向低电位，外电路中，电流的方向与电压的方向是-•致的，总是山高电位流向低电位的。
（丿）20.若两只电容器的电容不等，而它们两端的电压一样，则电容大的电容器带的电荷量多，电容小的电容器带的电荷量少。
填空题：1、变压器的铁损是（）在铁芯中的涡流损耗和磁滞损耗。
交变磁通2、电力系统内部过电压分为操作过电压、（）和谐振过电压三类。
工频过电压3、并联电容器的补偿方式有个别补偿、（）和集中补偿三种方式。
合组补偿4、油断路器的灭弧方式大体分为：横吹灭弧、纵吹灭弧、（）以及去离子栅灭弧等方式。
纵横吹灭弧5、变电所的接地装置有三种：工作接地、保护接地和（）。
防雷接地6、绝缘子的作用主要有两个:1)牢固地支持和固定载流( )；2)将载流部分与( )绝缘。
导体；大地7、电流互感器电动力稳定倍数,是互感器所承受的最大电流的( )值与该互感器额定电流的( )值之比。
瞬时；振幅8、高压断路器的结构主要由四部分组成:1)( )部分2)( )部分3)绝缘部分4)操动机构部分。
导电；灭弧9、高压断路器合闸后在接通位置,控制回路中的位置信号,( )色灯亮,此时表示( )回路完好。
红；跳闸10、在测量电气设备绝缘电阻时,一般通过测量吸收比,即( )大于或等于( )表示绝缘良好。
R!60/R!；1.311、在电气设备上工作,保证安全工作的组织措施有:( )制度,工作许可制度,工作( )制度,以及工作间断转移和终结制度。
工作票；监护12、检修工作负责人和工作许可人任何一方不得擅自变更( )措施.值班人员不得变更有关检修设备的运行( )方式。
安全；结线13、在10kV以下的电气设备失火时,如果来不及立即停电,在保正安全距离的情况下,可用( )或( )灭火器进行灭火。
二氧化碳；121114、电压互感器二次侧的熔断器,装在室外时,一般选用( )V,( )A的熔断器。
250；6～1515、在全部停电或部分停电的电气设备上工作,保证安全的技术措施有:( ),( )装设接地线,悬挂标示牌和装设遮拦。
停电；验电16、感应式测量仪表是利用铝盘在交变的磁场中感应产生( ),使铝盘受力旋转,通常都用于测量电路中的( )。
涡流；电能17、由于人员误操作引起( )发供电设备( )运行,则不论时间长短,都算作事故。
变电运行技能竞赛笔试试题（120分）1.一. 单项选择题（30题, 30分）2.变压器吸湿器内受潮硅胶不超过（ A ）（A）2/3 （B）1/3 （C）1/2 （D）1/4当有载调压变压器过载（ D ）倍运行时, 禁止分接开关变换操作并闭锁。
（A）0.95 （B）1.05 （C）1.1 （D）1.23.停运( B )及以上的互感器应按有关规定试验检查合格后方可投运。
（A）三个月（B）半年（C）一年（D）一年半高压开关设备新投运及大修后, 巡视周期相应缩短, ( D )以后转入正常巡视。
（A）24小时（B）36小时（C）48小时（D）72小时4.方向闭锁高频保护发信机起动后当判断为外部故障时（ D ）。
（A）两侧立即停信（B）两侧继续发信5.（C）正方向一侧发信, 反方向一侧停信（D）正方向一侧停信, 反方向一侧继续发信6.下列接线方式为无备用接线方式的是（ A ）。
（A）放射式（B）环式（C）两端供电网（D）双干线式线路发生两相短路时, 短路点处正序电压与负序电压的关系为（ B ）。
（A）U K1> U K2（B）U K1= U K2（C）U K1< U K2（D）U K1≤ U K2在直接接地系统中, 当接地电流大于4000A时, 变电站中的接地网的接地电阻不应大于( C )。
（A）5Ω（B）2Ω（C）0.5Ω（D）4Ω两只装于同一相, 变比、容量相等的电流互感器, 其二次绕组串联时（ C ）。
（A）容量、变比都增大一倍（B）变比增大一倍, 容量不变7.（C）变比不变, 容量增大一倍（D）变比、容量都不变8.若已知一个电阻两端加上400V的电压时,所消耗的功率为80W,那么当外加电压减少一倍,则消耗的功率为( C )（A）60W （B）40W （C）20W （D）10W9.闭锁式纵联保护跳闸的必要条件是（ B）。
A.正方向元件动作, 反方向元件不动作, 没收到过闭锁信号B.正方向元件动作, 反方向元件不动作, 收到过闭锁信号而信号后又消失10. C.正、反方向元件都动作, 没收到过闭锁信号11. D、正、反方向元件都不动作, 没收到过闭锁信号12.平行线路的方向横差保护装有方向元件和（ B）元件。
变电运行考试题之一一、填空题：1、继电保护装置必须满足 (选择性、快速性、灵敏性、可靠性) 四个基本要求。
2、1YBM和2YBM小母线在正常时带负电。
3、氧化锌避雷器的主要特点是：无火花间隙、残压低、 ( 通流容量大) 。
4、线路零序保护的动作时间是按( 阶梯型) 时限特性来整定的。
5、避雷器接地电阻必须 ( ≤0.5Ω) ，独立避雷针接地电阻应( ≤10Ω) ，架构避雷针接地电阻应 (≤0.5Ω) 。
6、在停用空载变压器时，有可能产生操作过电压，其过电压幅值可达相电压的( 3～4)倍。
7、继电保护的展开图分别绘制了保护接线中的交流电压回路、( 交流电流 )回路和( 直流)回路。
8、变压器绝缘油中的 (总烃) 含量高、 (乙炔 )含量高、氢含量高，说明设备中有电弧放电缺陷。
9、电压互感器在正常运行时，其二次侧电压为 ( 100) V。
10、三段式距离保护中第I段的保护范围是线路全长的 ( 80%～85% ) 。
二、选择：（共15分，每题1.5分）1、测量电流互感器极性的目的是为了（ C ）。
A、满足负载的要求B、提高保护装置动作的灵敏度C、保证外部接线正确2、变压器发生内部故障时的主保护是（ A ）保护。
A、瓦斯 B、差动 C、过流3、选择断路器遮断容量应根据其安装处（ C）来决定。
A、变压器的容量 B、最大负荷C、最大短路电流4、发生三相对称短路时，短路电流中包含（ A ）分量。
A、正序 B、负序 C、零序5、（ B ）绝缘子应定期带电检测“零值”或绝缘电阻。
A、棒式B、悬式和多元件组合支柱式 C针式6、变压器的上层油温不宜超过（ C ）。
A、105℃ B、95℃ C、85℃7、断路器液压机构中的压力表指示的是（ A ）压力。
A、液体 B、氮气 C、空气8、断路器的失灵保护在（ B ）时动作。
A、保护拒动 B、断路器拒动 C、断路器误动9、变压器带（ A ）负荷时电压最高。
A、容性 B、感性 C、阻性10、变电站的母线上装设避雷器是为了（ C ）。
变电运行技术技能竞赛复习题库5一、选择题（289题）下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。
11、正弦交流电的三要素是（B）（A）电压、电动势、电位；（B）最大值、频率、初相位；（C）容抗、感抗、阻抗；12、电感在直流电路各相当于（B）（A）开路；（B）短路；（C）断路；（D）不存在。
13、电容器中储存的能量是（D）（A）热能；（B）机械能；（C）磁场能；（D）电场能。
14、恒流源的特点是（C）（A）端电压不变；（B）输出功率不变；（C）输出电流不变；（D）内部损耗不变。
15、三相对称负载三角形连接时，线电压最大值是相电压有效值的（C）（A）1；（B）√3；（C）√2；（D）1/√3。
16、电压互感器二次短路会使一次（C）。
（A）电压升高；（B）电压降低；（C）熔断器熔断；（D）不变。
D）平均值、周期、电流。
（17、电压互感器低压侧两相电压降为零，一相正常，一个线电压为零则说明（A）。
（A）低压侧两相熔断器断；（B）低压侧一相铅丝断；（C）高压侧一相铅丝断；（D）高压侧两相铅丝断。
18、电压互感器低压侧一相电压为零，两相不变，线电压两个降低，一个不变，说明（B）。
（A）低压侧两相熔断器断；（B）低压侧一相铅丝断；（C）高压侧一相铅丝断；（D）高压侧两相铅丝断。
19、电流互感器的作用是（D）。
（A）升压；（B）降压；（C）调压；（D）变流。
20、电流互感器的二次额定电流一般为（C）。
（A）10A；（B）100A；（C）5A；（D）0.5A。
21、电流互感器的二次侧应（B）。
（A）没有接地点；（B）有一个接地点；（C）有两个接地点；（D）按现场情况不同，不确定。
22、电流互感器二次侧接地是为了（C）。
（A）测量用；（B）工作接地；（C）保护接地；（D）节省导线。
23、电流互感器二次侧不允许（A）。
（A）开路；（B）短路；（C）接仪表；（D）接保护。
24、需要将运行中的变压器补油时应将重瓦斯保护改接（A）再进行工作。
2010年变配电工技能比赛测试复习题一、填空题1、电机的保护主要有（欠压保护）、（过载保护）、（漏电保护）2、当线路传递功率一定是时,线路损耗和功率因数的关系是（成反比）。
3、电力变压器的模拟式纵差保护中，通常将变压器星形侧的CT接成（三角形），将三角形的CT 接成（星形），而微机保护可以用（软件）来实现。
4、倒闸操作前，值班人员必须明确操作的（目的和顺序），全面考虑可能发生的（意外和后果），并做好准备。
5、电力系统对用户提供连续不间断的电力的能力，叫（供电可靠性），它是衡量电力系统（设计）和（运行质量）指标。
6、10KV电网中接地电容电流大于（20A ），35KV及以上电网中接地电容电流大于（10A ）时，应装设消弧线圈。
7、事故信号分为（灯光）和（音响）两种。
8、发生三相对称短路时，短路电流中包含（正序）分量。
9、当电力系统无功容量严重不足时，会使系统（瓦解）。
10、电压表内阻为3千欧，最大量程为3伏，先将它串联一个电阻改装成一个15伏的电压表，则串联电阻的阻值为（12V ）。
11、衡量电力系统的三个重要指标是(电压) 、( 频率) 、( 波形) 。
12、对变压器差动保护进行向量图分析时，应在变压器(载有一定负荷时进行时进行)。
13、变电站的母线电量不平衡率，一般要求不超过(正负（1%-2%）) 。
14、在一恒压的电路中，电阻R增大，电流随之 (减小 ) 。
15、电气工作人员在35KV配电装置中工作，其正常活动范围和带电设备的最小安全距离是 (0.6米 ) 。
16、电力系统发生故障时，要求本线路继电保护，该动的动，不该动的不动称为继电保护的(可靠性) 。
17、恒源流的特点是(输出电流不变) 。
18、发预告信号时光字牌内两只灯为( 并联) 连接。
19、在感性负载两端并联容性设备是为了 (提高整个电路的功率因数 ) 。
20、只有发生(接地故障或非全相运行)时，零序电流才会出现。
21、电力系统发生单相接地故障时有(零序电流) 和(零序电压) ，故采用(零序电流保护装置)和(零序电压保护装置)自动切除单相接地故障进行绝缘监视。
2010变电技能竞赛复习题三姓名：一、填空题（每空1分）1、我国交流特高压标称电压为（），设备最高电压为（）；特高压直流额定电压为（）。
2、我国特高压配电装置主要可分为（）配电装置和（）配电装置。
3、现场标准化作业指导书应突出（）两条主线，保证安全、质量的可控、在控和能控，达到事前管理、过程管理的要求和预控目标。
4、高压开关柜应选用“五防”功能完备的加强绝缘型产品，其外绝缘应满足以下条件：（1）空气绝缘静距离：对于12KV，≥（），对于40.5KV，≥（）；（2）爬电比距：对于瓷质绝缘，≥（），对于有机绝缘，≥（）。
5、新安装或检修后的隔离开关必须进行（）测试，另外应积极开展( ）和( ）测试。
6、接地引下线的导通检测工作应( )年进行一次，应根据历次检测结果进行分析比较，以决定是否需要进行开挖、处理。
7、浮充电运行的蓄电池组，除制造厂有特殊规定外，应采用（）进行浮充电。
8、给运行中的变压器加油、滤油、充氮、更换净油器的硅胶前，应先将（）改接信号，待工作完毕后再投入跳闸。
9、当三相异步电动机负载下降时，其功率因素（）。
10、距离保护设置有三段式（）和（）距离。
11、当线路配有两套微机保护时，两套微机保护的重合闸方式把手投用方式应（）。
12、运行人员应掌握微机保护的打印正常采样值、( )、复制事故报告和用拨轮开关（）四种操作。
13、互感器减极性标记是指当从一次侧“*”端流入电流I1时，二次电流I2应从“*”端（），称为I1与I2同相位。
14、在系统振荡过程中，系统电压最低点叫（），位于系统综合阻抗的( ) 处。
15、继电保护的“三误”是 ( ) 。
16、在保护和测量仪表中，电流回路的导线截面不应小于（）。
17、变压器空载合闸时,励磁涌流的大小与铁芯的( )程度,铁芯( )的多少 1和合闸瞬间电压相角的大小有关。
18、线圈的电感与线圈的( )匝数以及附近( )磁能有关。
19、三相五柱式电压互感器一次线圈接成星形中性点接地是( ),二次线圈接成星形中性点接地是( )。
变电运行与检修复习题+参考答案一、单选题（共51题，每题1分，共51分）1.刀开关是低压配电装置中最简单和应用最广泛的电器,它主要用于( )。
A、隔离电源;B、切断短路电流。
C、通断额定电流;D、切断过载电流;正确答案：A2.操动机构合闸操作的操作电压范围在额定操作电压( )时,操动机构应可靠合闸。
A、30%。
B、65%;C、85%〜110%;D、80%;正确答案：C3.电气试验用仪表的准确度要求在( )级。
A、0.5;B、1.5。
C、0.2;D、1.0;正确答案：A4.MR型有载分接开关定期检查时,应尽量缩短切换开关部件暴露在空气中的时间,最长不应超过( ) hoA、12;B、15…C、18;D、10;正确答案：D5.变压器安装时,运输用的定位钉应该( )。
A、加强绝缘;B、拆除或反装;C、原位置不动;D、不考虑。
正确答案：B6.( )工作人员擅自移动或拆除遮栏、标示牌。
A、禁止;B、严禁;C、杜绝。
D、不准;正确答案：B7.起重钢丝绳用卡子连接时,根据钢丝绳直径不同,使用不同数量的卡子,但最少不得少于 ()个。
A、5;B、2oC、4;D、3;正确答案：D8.摇测低压电缆及二次电缆的绝缘电阻时应使用( )绝缘电阻表。
A、1500V;B、2000V。
C、2500V;D、500V;正确答案：D9.功率因数用cos卩表示,其公式为( )。
A、cosφ=P/S。
B、cosφ=Q/S;C、cosφ=P/Q;D、cosφ=Q/P;正确答案：A10.工频耐压试验能考核变压器( )缺陷。
A、绕组匝间绝缘损伤;B、高压绕组与低压绕组引线之间的绝缘薄弱。
C、外绕组相间绝缘距离过小;D、高压绕组与高压分接引线之间绝缘薄弱;正确答案：B11.变压器铭牌上的额定容量是指( )。
A、视在功率;B、最大功率。
C、有功功率;D、无功功率;正确答案：A12.避雷器的作用在于它能防止( )对设备的侵害。
A、三次谐波。
B、进行波;C、直击雷;D、感应雷;正确答案：B13.测量10kV以上变压器绕组绝缘电阻,采用 ()V绝缘电阻表。
2010变电技能竞赛复习题三姓名：一、填空题（每空1分）1、我国交流特高压标称电压为（），设备最高电压为（）；特高压直流额定电压为（）。
2、我国特高压配电装置主要可分为（）配电装置和（）配电装置。
3、现场标准化作业指导书应突出（）两条主线，保证安全、质量的可控、在控和能控，达到事前管理、过程管理的要求和预控目标。
4、高压开关柜应选用“五防”功能完备的加强绝缘型产品，其外绝缘应满足以下条件：（1）空气绝缘静距离：对于12KV，≥（），对于40.5KV，≥（）；（2）爬电比距：对于瓷质绝缘，≥（），对于有机绝缘，≥（）。
5、新安装或检修后的隔离开关必须进行（）测试，另外应积极开展( ）和( ）测试。
6、接地引下线的导通检测工作应( )年进行一次，应根据历次检测结果进行分析比较，以决定是否需要进行开挖、处理。
7、浮充电运行的蓄电池组，除制造厂有特殊规定外，应采用（）进行浮充电。
8、给运行中的变压器加油、滤油、充氮、更换净油器的硅胶前，应先将（）改接信号，待工作完毕后再投入跳闸。
9、当三相异步电动机负载下降时，其功率因素（）。
10、距离保护设置有三段式（）和（）距离。
11、当线路配有两套微机保护时，两套微机保护的重合闸方式把手投用方式应（）。
12、运行人员应掌握微机保护的打印正常采样值、( )、复制事故报告和用拨轮开关（）四种操作。
13、互感器减极性标记是指当从一次侧“*”端流入电流I1时，二次电流I2应从“*”端（），称为I1与I2同相位。
14、在系统振荡过程中，系统电压最低点叫（），位于系统综合阻抗的( ) 处。
15、继电保护的“三误”是 ( ) 。
16、在保护和测量仪表中，电流回路的导线截面不应小于（）。
17、变压器空载合闸时,励磁涌流的大小与铁芯的( )程度,铁芯( )的多少和合闸瞬间电压相角的大小有关。
18、线圈的电感与线圈的( )匝数以及附近( )磁能有关。
19、三相五柱式电压互感器一次线圈接成星形中性点接地是( ),二次线圈接成星形中性点接地是( )。
20、为了防止电压互感器，电流互感器爆炸，除了采取改造密封措施外，还应加强( )分析和( )分析。
二、单项选择题（每题1分）1、我国特高压直流采用的是（）千伏的换流器接线方案。
A、700+100B、600+200C、500+300D、400+4002、用节点电压法求解电路时，应首先列出( )独立方程。
(A)比节点少一个的； (B)与回路数相等的； (C)与节点数相等的； (D)比节点多一个的。
3、变压器并联运行的理想状况：空载时，并联运行的各台变压器绕组之间( )。
(A)无位差； (B)同相位； (C)连接组别相同； (D)无环流。
4、一般自动重合闸的动作时间取( )。
(A)2～0.3s； (B)3～0.5s； (C)9～1.2s； (D)1～2.0s。
5、在大电流系统中，发生单相接地故障时，零序电流和通过故障点的电流在相位上是( )。
(A)同相位； (B)相差90°； (C)相差45°； (D)相差120°。
6、采取无功补偿装置调整系统电压时，对系统来说( )。
(A)调整电压的作用不明显； (B)即补偿了系统的无功容量，又提高了系统的电压；(C)不起无功补偿的作用； (D)调整电容电流。
7、高压断路器的极限通过电流，是指( )。
(A)断路器在合闸状态下能承载的峰值电流； (B)断路器正常通过的最大电流；(C)在系统发生故障时断路器通过的最大的故障电流； (D)单相接地电流。
8、功率表在接线时，正负的规定是( )。
(A)电流有正负，电压无正负； (B)电流无正负，电压有正负； (C)电流、电压均有正负； (D)电流、电压均无正负。
9、变压器大盖坡度标准为( )。
(A)1%～1.5%； (B)1.5%～2%； (C)2%～4%； (D)2%～3%。
10、在直接接地系统中，当接地电流大于1000A时，变电站中的接地网的接地电阻不应大于( )。
(A)5Ω； (B)2Ω； (C)0.5Ω； (D)4Ω。
11、铁磁谐振过电压一般为( )。
(A)1～1.5倍相电压； (B)5倍相电压； (C)2～3倍相电压； (D)1～1.2倍相电压。
12、对电力系统的稳定性干扰最严重的是( )。
(A)投切大型空载变压器； (B)发生三相短路故障； (C)与系统内发生大型二相接地短路； (D)发生单相接地。
13、油浸式变压器装有气体继电器时，顶盖应沿气体继电器方向的升高坡度为( )。
(A)1%以下； (B)1%～1.5%； (C)2%～4%； (D)4%～6%。
14、在正常运行情况下，中性点不接地系统中性点位移电压不得超过( )。
(A)15%； (B)10%； (C)5%； (D)20%。
15、变电站的母线电量不平衡率，一般要求不超过( )。
(A)±(1%～2%)； (B)±(1%～5%)； (C)±(2%～5%)； (D)±(5%～8%)。
16、电压互感器低压侧两相电压降为零，一相正常，一个线电压为零则说明（）。
（A）低压侧两相熔断器断；（B）低压侧一相铅丝断；（C）高压侧一相铅丝断；（D）高压侧两相铅丝断。
17、在同期并列中规定，同步表两侧频率差在（）Hz以内时，才允许将同步表电路接通。
（A）±0.1；（B）±02.；（C）±0.5；（D）±0.75。
18、事故发生后，如需紧急抢修超过（）h以上者，应转为事故检修工作。
（A）2；（B）3；（C）4；（D）5。
19、选择电压互感器二次熔断器的容量时，不应超过额定电流的（）。
（A）1.2倍；（B）1.5倍；（C）1.8倍；（D）2倍。
（A）3s；（B）4s；（C）5s；（D）6s。
20、一般电气设备缺陷包括（）。
（A）断路器漏油；（B）触点过热变色；（C）液压机构泄压；（D）套管破裂。
三、判断题（每题1分）1、某供电公司电气检修队作出规定：1）懂必要的安全生产知识；2）懂《安规》并经考试合格。
同时具备以上两条即为合格工作人员。
（）2、某副总经理驱车经过作业现场，发现杆上作业的小王未系安全带，由于时间关系未能停车教训小王，但第二天他便小王下了岗。
（）3、通信系统同继电保护、安全自动装置等复用通道的检修、联动试验，不需要将高压设备停电只需作安全措施者，应填用变电站（发电厂）第二种工作票。
（）4、断路器应选用无油化产品，其中真空断路器应选用本体和机构一体化设计制造的产品。
（）5、防误装置正常情况下严禁解锁或退出运行。
（）6、防误装置整体停用应经本单位总工程师批准，才能退出并报有关主管部门备案。
（）7、220KV及以上变电站连续值班时间一般不能超过48小时。
110KV及以下变电站的值班方式由各单位自行制定。
（）8、二次系统上的工作人员在现场工作过程中，遇到异常情况或短路器跳闸时，若由本身工作引起，应保留现场并立即通知运行人员。
（）9、使用携带型火炉或喷灯时，火焰与带电部分的距离：电压在10KV 及以下者，不得小于1.5米；电压在10KV 以上者，不得小于3米。
（）10、小王巡视10KV 配电装置，进门后随手将门关上，巡视完毕出门又随手将门关上。
（）（）11、SF6设备解体检修，取出吸附剂和清除粉尘时检修人员应戴防毒面具和防护手套。
12、断路器在运行时液压操作机构压力降到零时，不得进行打压。
（）13、对于配置两组蓄电池的220KV变电站，每组蓄电池应分别接于不同的直流母线上，为保证直流供电的可靠性，两段直流母线应并列运行。
（）14、我国电流互感器一次绕组和二次绕组是按加极性方式缠绕的。
（）15、当系统发生振荡时，距振荡中心远近的影响都一样。
（）16、安装并联电容器的目的，一是改善系统的功率因数，二是调整网络电压。
（）17、新投入运行的二次回路电缆绝缘电阻室内不低于10MΩ，室外不低于20 MΩ。
（）18、变压器油的闪点是指油蒸汽用火一点就闪火的温度。
（）19、极化指数是指60秒时兆殴表的读数与600秒兆欧表的读数之比。
（）20、高压开关设备频繁打压，应定为严重缺陷。
（）四、计算题（每题5分）1、一40W日光灯管的额定电压为108V，与镇流器串联接在220V，f=50Hz的电源上。
试求：（1）电路上的电流与功率因数是多少？镇流器的电抗为多少？（2）使cosψ=1需并联多大的电容，此时电路总电流是多少？2、如图所示，已知：E 1=230V ，R 1=1Ω，E 2=215V ，R 2=1Ω，R 3=44Ω，试求I 1、I 2、I 3及各电阻上消耗的功率？3、有一星型连接的三相对称负载，已知各相电阻R=6Ω，电抗X=6Ω，现把它接入U 1=380V 的三相对称电源中，求：（1）通过每相的负载电流I ；（2）三相消耗的总有功功率。
E 22 R五、画图题（每题5分）1、请画出变压器绕组Y,d11接线图和向量图2、画出Y0/Y0/△（带开口三角）PT二次结线图。
六、简答题（每题5分）1、如开关设备额定开断电流不能满足要求时应采取哪些措施？2、满足哪些条件才能实行检修人员操作？3、简述运行中切换母线，距离保护的注意事项。
4、变压器的净油器是根据什么原理工作的？5 、发生分频谐振过电压有何危险？6、接地距离保护有什么特点？7、消弧线圈切换分接头的操作有什么规定？8、远方跳闸装置目前采用何种跳闸方式？9、简述事故信号装置的功能。
10、系统解列以后有哪些现象？运行人员应注意什么？。
