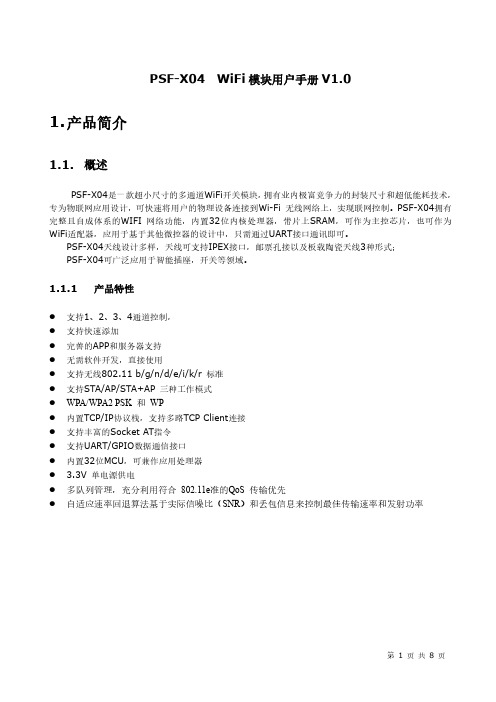

PSF-X04WiFi模块用户手册V1.01.产品简介1.1.概述PSF-X04是一款超小尺寸的多通道WiFi开关模块,拥有业内极富竞争力的封装尺寸和超低能耗技术,专为物联网应用设计,可快速将用户的物理设备连接到Wi-Fi无线网络上,实现联网控制。
PSF-X04拥有完整且自成体系的WIFI网络功能,内置32位内核处理器,带片上SRAM,可作为主控芯片,也可作为WiFi适配器,应用于基于其他微控器的设计中,只需通过UART接口通讯即可。
PSF-X04天线设计多样,天线可支持IPEX接口,邮票孔接以及板载陶瓷天线3种形式;PSF-X04可广泛应用于智能插座,开关等领域。
1.1.1产品特性●支持1、2、3、4通道控制,●支持快速添加●完善的APP和服务器支持●无需软件开发,直接使用●支持无线802.11b/g/n/d/e/i/k/r标准●支持STA/AP/STA+AP三种工作模式●WPA/WPA2PSK和WP●内置TCP/IP协议栈,支持多路TCP Client连接●支持丰富的Socket AT指令●支持UART/GPIO数据通信接口●内置32位MCU,可兼作应用处理器● 3.3V单电源供电●多队列管理,充分利用符合802.11e准的QoS传输优先●自适应速率回退算法基于实际信噪比(SNR)和丢包信息来控制最佳传输速率和发射功率1.1.2模块基本参数表格2模块技术规格1.2.硬件介绍PSF-X04硬件接口简单,只需要简单的按键及继电器即可,适用于多种智能家居方案。
图1模块管脚排列图表格3Pin脚定义1.3.功耗下列功耗数据是基于3.3V的电源、25°的环境温度下测得。
[1]所有测量均在天线接口处完成。
[2]所有发射数据是基于90%的占空比,在持续发射的模式下测得的。
表格4功耗数据1.4.射频指标以下数据是在室内温度下,电压为3.3V时测得。
表格5射频指标注:1)72.2Mbps是在802.11n模式下,MCS=7,GI=200uS时测得;2)802.11b模式下最高可达+19.5dBm的输出功率;1.5.尺寸图2尺寸图1.6.WiFi天线PSF-X04支持多种天线接口形式:IPEX接口和邮票孔接口,IPEX接口可直接连接外接天线。
Interact Pro智能无线照明控制系统IoT无线照明,快速便捷升级绿色健康办公20183目录100812 1604 06你的客户就是你的生意,二者皆需要转型照明在不需要的时候可以自动调暗或关闭,员工可以个性化设置照明环境,企业主对能耗状况、灯具运行一目了然。
InterAct Pro智能无线互联照明系统架构许多大公司已经开始利用智能互联照明技术,但为什么只有大公司可以分享智能互联照明带来的红利?有了Interact Pro 系统,中小企业现在也可以创建更好的工作环境来鼓舞员工,提升生产率。
作为照明方面的专家,有了Interact Pro ,服务商除了提供高质量的照明灯具外,更可以成为智能互联照明专家值得信赖的合作伙伴。
Interact Pro 助力客户实现智能互联照明的各种可能,可以简化工作,处理更多的项目,更快完成项目,有助于建立良好的合作关系。
安装公司管理软件业主管理软件最多可达200传感器业主端安装公司端Interact Pro 功能和特点无线安装,无所顾虑Interact Pro 设计为一个云端智能互联照明系统,系统只需通过移动终端的应用程序即可实现简单的安装步骤,十分简便。
Interact Pro 实现三大功能:照明控制自动化,员工个性化设置,以及远程诊断功能1.2. 3. 4. 5. 开箱安装 Interact Pro 网关和Interact Ready 照明设备下载 Interact Pro 应用程序用Interact Pro应用程序设置系统配置通过Interact Pro管理软件进行监控和管理无所顾虑的无线安装降低前期成本快速,直观,容易学习通过在线门户网站进行简易轻松的维护简单的调试步骤无线安装优势简单安装步骤Interact Pro appInteract Pro 如何帮助你?Interact Pro 对你的客户来说意味着什么?Interact Pro 主要价值• 快速安装,无需布线• 应用程序极易上手,系统安装简便• 一个具有专业眼光的可信赖的顾问Pro照明更优 员工更舒适数据分析,价值可视化首先,有了Interact Pro, 员工可以自己设置照明,员工可以轻松根据手头的工作调整照明。
WH-GM5硬件设计手册文件版本:V1.0.9目录1.关于文档 (3)1.1.文档目的 (3)1.2.安全警告 (3)1.3.产品外观 (4)1.4.参考文档列表 (4)2.产品简介 (5)2.1.基本参数 (5)2.2.模块应用框图 (6)2.3.引脚定义 (7)2.4.开发套件 (12)3.硬件参考设计 (13)3.1.外围电路框架参考 (13)3.2.电源接口 (13)3.2.1.主电源输入:VBAT (13)3.2.2.参考电平输出:V_PAD_3V0,V_PAD_1V8 (15)B接口 (15)3.4.UART接口 (16)3.5.SIM接口 (17)3.6.工作状态指示 (18)3.7.RESET引脚 (20)3.8.RELOAD引脚 (21)3.9.PWRKEY引脚 (21)3.10.RF接口 (21)4.电气特性 (23)4.1.工作存储温度 (23)4.2.输入电源 (23)4.3.模块IO口电平 (23)4.4.IO驱动电流 (24)4.5.ESD防护等级 (24)5.机械特性 (25)5.1.回流焊建议 (25)5.2.外形尺寸 (25)6.联系方式 (28)7.免责声明 (29)8.更新历史 (30)1.关于文档1.1.文档目的本文档描述了WH-GM5/WH-GM5TF模块的硬件应用接口,包括相关应用场合的电路连接以及射频接口等。
WH-GM5是2G+Cat1模块,WH-GM5TF是单Cat1模块,增加了内置WiFi/蓝牙功能。
本文档将详细介绍WH-GM5模块的所有功能。
本文档可以帮助用户快速的了解WH-GM5/WH-GM5TF模块的接口定义、电气性能和结构尺寸的详细信息。
结合本文档和其他的WH-GM5/GM5TF模块的应用文档,用户可以快速的使用GM5来设计移动通讯应用方案。
1.2.安全警告在使用或者维修任何包含GM5模块的终端或者手机的过程中要留心以下的安全防范。
终端设备上应当告知用户以下的安全信息,否则上海稳恒将不承担任何因用户没有按这些警告操作而产生的后果。
构建万物互联的智能世界华为5G行业应用合作伙伴手册目录CONTENT5G工业通信模组 03成都鼎桥通信技术有限公司 03中移物联网有限公司 04上海移远通信技术股份有限公司 05四川爱联科技有限公司 07利尔达科技集团股份有限公司 08深圳市宗立科技有限公司 095G行业通信终端 10成都鼎桥通信技术有限公司 10利尔达科技集团股份有限公司 11中微普业科技有限公司 12厦门四信通信科技有限公司 13深圳市宏电技术股份有限公司 155G天线 16尚远科技(中国)有限公司 16智能制造 17杭州海康机器人技术有限公司 17杭州蓝芯科技有限公司 20杭州南江机器人股份有限公司 21北京微视新纪元科技有限公司 22苏州振畅智能科技有限公司 24杭州汇萃智能科技有限公司 25凌华科技(中国)有限公司 26深圳市鑫赛科科技发展有限公司 27智能物流 28昆船智能技术股份有限公司 28深圳市今天国际物流技术股份有限公司 29智慧煤矿 31北京唐柏通讯技术有限公司 31上海山源电子科技股份有限公司 3301华为5G行业应用合作伙伴手册02华为5G 行业应用合作伙伴手册华为5G 垂直行业生态圈 57媒体直播 44高骏(北京)科技有限公司 44天津德力仪器设备有限公司 45上海通维通讯网络科技有限公司 46智慧城市 47青岛云世纪信息科技有限公司 47杭州迅蚁网络科技有限公司 48摩联科技 49贝壳 · 如视 50智慧电力 51北京映翰通网络技术股份有限公司 51AR 52亮风台(上海)信息科技有限公司 52杭州灵伴科技有限公司 53测试工具 55ROHDE&SCHWARZ(罗德与施瓦茨) 55北京星河亮点技术股份有限公司 56智慧医疗 40上海联影医疗科技有限公司 40深圳华大智造云影医疗科技有限公司 41苏州康多机器人有限公司 42苏州协同创新医用机器人研究院 43北京慧拓无限科技有限公司 35北京踏歌智行科技有限公司 37八达电气有限公司 38天津华宁电子有限公司 3903华为5G 行业应用合作伙伴手册成都鼎桥通信技术有限公司公司名称:成都鼎桥通信技术有限公司邮箱:************************网址:/合作伙伴简介成都鼎桥通信技术有限公司(以下称“鼎桥”)于2011年11月18日在成都高新区成立,在北京、上海和成都三地设立研发中心,拥有员工1200人(成都800人),注册资本6.5亿人民币。
ESP-01/07/12系列模组用户手册版本1.5Ai-Thinker IncCopyright(c)2019免责申明和版权公告本文中的信息,包括供参考的URL地址,如有变更,恕不另行通知。
文档“按现状”提供,不负任何担保责任,包括对适销性、适用于特定用途或非侵权性的任何担保,和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任,包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可,不管是明示许可还是暗示许可。
Wi-Fi联盟成员标志归Wi-Fi联盟所有。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产,特此声明。
注意由于产品版本升级或其他原因,本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导,深圳市安信可科技有限公司尽全力在本手册中提供准确的信息,但是深圳市安信可科技有限公司并不确保手册内容完全没有错误,本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
版本记录目录1产品概述 (1)1.1产品特性 (1)1.2应用方案 (1)2模组接口 (2)2.1尺寸封装 (2)2.1管脚定义 (6)2.2启动模式 (7)3电气特性 (8)3.1最大额定值 (8)3.2建议工作环境 (8)3.3数字端口特征 (8)3.4功耗 (9)3.5发射功率 (10)3.6接收灵敏度 (10)4硬件指导 (11)4.1典型应用图 (11)4.2PCB天线摆放说明 (13)4.3模组外围走线说明 (13)4.4GPIO电平转换 (15)4.5电源参考设计 (15)4.6ADC参考设计 (15)4.7自动下载电路 (16)4.8回流焊炉温曲线 (16)5使用指南 (17)5.1基础AT指令介绍 (17)5.1.1AT (17)5.1.2AT+GMR (17)5.1.3AT+RST (17)5.1.4AT+RESTORE (17)5.2使用示例 (18)5.2.1TCP通信测试 (18)5.2.2UDP通信测试 (20)6常见问题 (22)6.1上电时的乱码说明 (22)6.2如何屏蔽上电时的乱码 (22)6.3无法正常烧录 (22)6.4SDK开发环境 (22)6.5启动信息说明 (22)7模组选型 (23)8联系我们 (25)1产品概述ESP8266系列无线模块是安信可科技自主研发设计的一系列高性价比WiFi SOC 模组。
文档编号产品版本密级InRouter用户手册20051030IRU V 3.0 低产品名称:InRouter 共页产品规格书适用于InRouter300/318/319/320C系列产品北京映翰通网络技术有限责任公司版权所有不得复制产品规格书一.概述1.1引言今天,以TCP/IP协议族为基础的Internet网络为我们提供了信息共享的平台。
得益于TCP/IP的开放互连特性,越来越多的智能设备接入到Internet,设备网络化,分布式的特点越来越明显,远距离通信的需求与日俱增。
以GPRS为技术支撑的无线数据运营网络为远距离数据传输提供了一个可靠的数据通道。
利用其无线接入、与Internet连接、数据传输率较高的特点,可以实现远程数据传输,完成设备的广域网组网。
中国移动公司以GPRS技术为承载,为用户提供语音及数据服务。
北京映翰通网络技术有限公司依据多年的无线技术领域经验,和工业领域的特点与需求,开发了基于GPRS网络的无线路由器InRouter系列产品,实现数据的远程无线传输,完全能够满足M2M的组网需要,可广泛应用于各行业。
1.2产品介绍InRouter系列无线路由器在设计、生产的流程和工艺上符合工业标准。
目前经过客户测试以及实际运行,表现稳定,性能优秀。
InRouter在硬件设计上采用功能强大的32位处理器,内置16M SDRAM和4M FLASH 以实现强大的处理性能。
通信模块采用Qualcomm MSM6025 方案的GPRS模块。
在软件上采用了定制的32位嵌入式操作系统,并对内核进行了定制,同时对网络性能,尤其是窄带链路性能进行了优化,使其在GPRS网络上发挥出色的效能。
下图为该系列产品的图片:InRouter系列路由器有多种应用方式,分别介绍如下:1.3.1 普通路由器3xxG系列路由器可作为普通路由器使用,用户可轻松通过其访问Internet。
可 InRouter应用于户外设备基于Internet的广域网组网,野外工作车移动上网等情况。
新华三集团杭州总部杭州市滨江区长河路466号邮编:Copyright © 2020新华三集团 保留一切权利CN-201030-20200508-BR-SD-V1.0免责声明:虽然新华三集团试图在本资料中提供准确的信息,但不保证本资料的内容不含有技术性误差或印刷性错误,为此新华三集团对本资料中信息的准确性不承担任何责任。
新华三集团保留在没有任何通知或提示的情况下对本资料的内容进行修改的权利。
新华三网络产品手册无线物联网H3C iBox580 G2物联网业务一体机H3C IG530物联网业务网关/业务板H3C IG4100-L室内型LoRa网关H3C IG4300-L-R室外型LoRa网关H3C IG4500-L基站型LoRa网关H3C IG4510-L基站型LoRa网关H3C IG4520-L基站型LoRa网关H3C IN4500-L物联网终端设备H3C T320系列室内型物联网网关/接入单元H3C T320系列工业级物联网接入单元H3C T300系列室内型物联网接入单元H3C T300系列室外型物联网接入单元 H3C WA5320X-L室外全融合物联网关0205081013151720222730333501WLANH3C WX5500H系列新一代企业级核心多业务无线控制器H3C WX3500H系列新一代企业级核心多业务无线控制器H3C WX2500H系列新一代企业级核心多业务无线控制器H3C WX2508H-PWR-LTE新一代企业级多业务无线控制器H3C WX1804H-PWR 新一代企业级多业务无线控制器H3C 新一代全系列无线控制业务插卡H3C WBC560多业务无线控制器H3C WBC580新一代多业务无线控制器H3C WA6600系列802.11ax无线接入设备6172 8393104114125137148H3CWA6500、6300系列802.11ax无线接入H3C WA5500系列802.11ac无线接入设备H3C WA5300系列802.11ac无线接入设备H3C UAP系列802.11ac无线接入设备H3C终结者系列无线接入设备H3C WA6600X系列室外802.11ax无线接入设备 H3C WA5600X系列室外802.11ac无线接入设备17 H3C WA5300X系列室外802.11ac无线接入设备17221423227429236837938460移动通信核心网系列H3C EPC3108演进型分组核心网H3C vEPC3200虚拟化演进型分组核心网基站系列H3C BBU3100分布式基带单元H3C BBU3120分布式基带单元H3C RRU3184分布式基带单元边缘分流网关H3C vMEGW3200移动边缘分流网关终端系列H3C CPE3200-18室外型用户终端设备4345 485053 55 5742智联接 绘未来G2物联网业务一体机是新华三技术有限公司(H3C)自主研发的集成物联网设备管理及业务应用的融合式设备。
——————————————概述ZM470SX 系列模块是广州致远电子股份有限公司自主研发的一款工业级射频无线产品。
模块采用源自军用战术通信系统的LoRa 调制技术设计,完美解决了小数据量在复杂环境中的超远距通信问题。
相较传统调制技术, ZM470SX 系列模块在抑制同频干扰的性能方面也具有明显优势,解决了传统设计方案无法同时兼顾距离、抗扰和功耗的弊端。
另外,芯片集成了+20dBm 的可调功率放大器,可获得超过-148dBm 的接收灵敏度,链路预算达到了行业领先水平,针对应用于远距离传输且对可靠性要求极高的场合,该方案是不二之选。
——————————————产品特性◆ 频率范围:410~525MHz ◆ 工作电压1.8~3.6 V ;◆ 接收电流14mA ,发射电流120mA@20dBm ;◆ 发射功率可调:5~20dBm@Step 1dB ; ◆ 接收灵敏度可达-148dBm ; ◆ 传输速率0.123~300 kbps ;◆ 支持FSK/GFSK/MSK/GMSK/LoRa/OOK等调制方式; ◆ 载波频率可编程;◆ 发送和接收缓冲区共256字节; ◆ 支持多种低功耗操作模式; ◆ 可有效抑制同频干扰; ◆ 3.3V 接口电平;◆ 采用SPI 总线通信接口。
◆ 长×宽×高:15×15×2.2(mm )————————————产品应用◆ 自动抄表◆ 家庭和楼宇自动化 ◆ 无线告警和安防系统 ◆ 工业监视与控制 ◆远程灌溉系统ZM470SX-M 数据手册扩频470MHz 无线通信模块—————————————订购信息型号 温度范围 封装 ZM470SX-M-40°C ~ +80°C贴片&直插兼容注:天线接口由模块管脚引出广州致远电子股份有限公司修订历史版本日期原因V1.00 2015/06/16 创建文档目录1. 功能简介 (1)2. 电气参数 (2)2.1 极限参数 (2)2.2 静态参数 (2)3. 引脚说明 (3)4. 生产制造 (4)4.1 回流焊温度曲线 (4)5. 尺寸图 (5)6. 注意事项 (6)6.1 天线 (6)6.2 用到433MHz (6)7. 免责声明 (7)1. 功能简介ZM470SX系列模块是广州致远电子股份有限公司基于Semtech公司SX1278自主研发的一款工业级射频无线产品。
无线应用设计开发系统参赛用户手册1.概述 (3)2.系统功能简介 (3)3.系统管理中心组成及操作 (4)3.1 登陆 (4)3.2 参赛用户界面 (4)3.3 各个模块使用说明 (6)3.3.1系统方案配置 (6)3.3.2系统特性管理 (7)3.3.3 系统硬件配置模块 (10)3.3.4 系统演示模块 (19)3.3.5用户信息管理 (20)4.客户端软件的安装与使用 (21)4.1客户端软件的安装与卸载 (21)4.2客户端软件的使用 (21)1.概述教育无论是在什么年代都是必须的,提高教育水平是一个学校乃至一个国家的重要统筹规划之一。
因此对于青少年儿童的创新意识、知识广度和思维或活跃度的培养一直以来受到社会广泛关注。
而科技知识的引导和灌输在这里显得尤为重要,从娃娃抓起不再只是局限在“足球领域”。
为了提高广大中小学生的动手能力和激发他们的创新精神,本系统基于江苏省青少年无线电科技活动计划,构建了一个无线应用设计开发系统创新竞赛平台。
该平台为各个参赛小组提供硬件模块和软件平台,各参赛小组可以在硬件平台上发挥创意,通过硬件模块所提供的各个接口连接外部扩展控制,通过软件平台进行创意展示。
这样,充分调动参与中小学生的研究热情,达到预期的效果。
2.系统功能简介网站程序给用户提供一个控制界面和最终演示界面,用户可以通过网页连入系统控制和数据中心,网站提供了实现创意特性管理模块,用户可以将自己的想法创意进行配置,然后进入最终演示界面展示其创意。
网站程序也为大赛管理员提供入口,方便对大赛的系统模块进行统一管理。
在参赛用户界面中,用户可以对自己的密码信息,模块方案,模块特性等方面进行设定。
在客户端,用户可以将从网站系统中下载下来的配置文件通过我们提供的串口工具写入系统模块,同时可以查看方案配置信息,也可以通过客户端程序了解方案的配置信息。
这样当用户因为时间的关系分辨不清配置信息属于哪个方案时,就可以通过客户端程序在下载前实时查看。
注:在浏览网站系统时请使用IE6.0或IE7.0进行浏览以达到最佳浏览效果。
3.系统管理中心组成及操作3.1 登陆登陆界面如图3-1所示。
图3-1 登陆界面图管理中心基于B/S构架,出于网站安全性的考虑,我们添加了验证码。
当用户正确输入用户名、密码和验证码时才能进入相应的界面进行相关设置和查看相应内容。
本文档将对参赛用户的相关操作进行介绍,下面的介绍也将会以参赛用户(以下简称用户)为准且相应数据均为测试数据。
用户可以根据自己的需要自行设置。
3.2 参赛用户界面参赛用户成功登陆后,初始主界面如图3-2所示,共分为四大模块。
分别为:系统演示模块、系统硬件配置模块、系统特性管理模块和系统方案配置模块。
四大模块构成系统导航菜单。
这个菜单是系统的总入口,几乎所有的操作都将从这里发起。
在导航菜单下面我们会定期的更新关于系统的文档或工具连接,请用户及时下载。
当用户点击系统导航菜单中的图标时,菜单可以隐藏到主界面的左侧,将变成。
再次点击将回到初始状态。
总体效果如图3-3所示。
图3-3菜单折叠后效果图每个模块中的大标题是相应标题界面的入口,如点击系统演示,可以进入相应系统演示页面。
如模块下面有子项菜单,可以通过模块标题右侧类似的图标将模块下的子项菜单进行折叠和显示。
对于相关模块的页面将在下面进行逐一介绍。
每个模块中如存在初值为用户已配置信息。
系统导航菜单如图3-4所示。
图3-4 系统导航菜单在系统导航菜单的使用过程中如果遇到无法点击最上面导航模块时,可以通过对其进行拖动到系统导航菜单最下面,然后再次尝试点击。
3.3 各个模块使用说明3.3.1系统方案配置当用户点击模块菜单中的“系统方案配置”时,将显示对应用户的模块序列号码。
点击序列号进入系统方案设置界面。
如图3-5所示。
这是分配的模块号。
图3-5 系统方案配置初始界面当未填方案名称点击提交时,将弹出对话框通知用户需要填写方案名称。
如图3-6所示。
图3-6 提示信息当填写完成后,可点击提交按钮进行提交操作。
如图3-7。
操作成功后将在右侧系统方案导航菜单中看到新添加成功的模块方案名称。
如后期感觉方案配置仍需改进,可以通过点击相应模块名称进行修改。
过程类似方案创建。
这里面是系统的方案描述,要简洁概要些。
图3-7 创建方案注意每队模块可以制定多个方案,但是最终评选时请指定最终方案。
3.3.2系统特性管理当用户点击模块菜单中的”系统特性管理”标题.时,页面将会转到系统特性管理页面。
如图3-8图所示。
图3-8 系统特性管理初始界面这时在系统特性管理的下拉列表中各项为用户配置的方案名称。
当用户点击方案名称后,可对相应方案特性进行设置。
当用户鼠标停留到主界面中的方案名称时,将看到设置的描述信息(其它页面也有相同的功能)。
如图3-9所示。
图3-9方案描述在主界面将可以看到各个设置选项如图3-10所示(部分)。
列出的是你在方案配置中添加的方案名称。
图3-10 系统特性管理主界面最上部表示相应的方案名称和注册序列号,列出的每个子模块名称对应模块开发板上的输入端外部接口,分为数字类型和模拟类型两种。
数字类型共有四个,模拟类型共有两个。
数字输入口界面(只取其中的一个进行介绍,其它可以进行类似设置)如图3-11 所示。
图3-11数字输入口设置界面在数字输入口设置界面,用户可以对数字输入口的名称、正常值、各个条件值名称进行设置。
在此界面中用户可以对数字量的两种状态进行预设置,如上图所示将条件值设置成“开”和“关”,在正常值下拉列表中可以选择条件值1或条件值0作为输入口正常状态。
这些数据将作为判断模块对应输入口状态是否正常的依据。
例如上图中,当数字输入口1的现状态即为开时为正常,当为关时将在演示中显示异常(在系统演示中可以查看相应端口状态,红色字体为异常值)。
模拟输入口界面(只取其中的一个进行介绍,其它用户可以进行类似设置)。
如图3-12所示。
图3-12 模拟输入口设置上图中的系数为模拟量误差校正系数(设置的量将与接收的量相乘后取值输入数据库),用户可以根据具体情况自行调整。
注意,界面中的每个数字量均为整数。
单位名称用户可以根据所做的课题进行自行设置一个相应的物理量,例如上图中判断温度时将单位名称设置为度。
通过域值范围下拉列表中的区域内和区域外来设置输入口正常时的信号区间。
例如上图中当温度值在0~60时为正常,当输入值在这个区域外时将会报告错误(在系统演示中可以查看相应端口状态,红色字体为异常值)。
当用户确认数据无误后就可以对设置内容通过点击提交按钮进行提交。
当操作成功后将弹出如下操作成功窗口,如图3-13所示。
图3-13 系统特性管理提交成功界面3.3.3 系统硬件配置模块当用户单击系统硬件配置模块标题时,将进入系统硬件配置模块管理界面。
初始界面,如图3-14所示。
通过这边的菜单选择你可以将冗长的配置信息逐个进行配置。
图3-14 硬件配置初始界面这时的主界面左侧将显示系统硬件配置信息导航菜单,分为输入/输出端口设置、定时触发事件设置、突发事件触发设置和其他设置共四个子项。
当用户单击主界面左侧的方案名称后,将显示所有可设配置选项模块。
如图3-15所示。
图3-15硬件配置主界面主窗口最上部分可以通过下拉列表选择相应控制方式对模块进行控制。
当选择离线模式时,系统将等待触发事件。
当触发事件到来时,无线应用系统模块中的GPRS模块开始工作。
其配置界面如图3-16所示。
图3-16 在线控制界面用户通过此界面可以对模块进行实时配置。
当用户配置完毕图示输出端口后,可以通过点击确定按钮将配置信息实时加载到模块中。
当选择控制在线模式时,模块将永久在线。
直至用户将控制方式切换到离线状态。
用户可以通过拖动右侧的滚动条对系统相应的每个功能模块进行设置。
配置界面中的模块和菜单中的列表名称一一对应,为便于查找。
可通过图3-17中的系统串口配置子项进行分块配置。
图3-17 系统串口配置菜单当用户配置完毕后,如想完整查看设置信息并确认模块串口配置是否正确。
可通过点击菜单标题“系统串口配置”返回初始显示状态对输入设置信息进一步确认。
下面将对菜单中每个选项的配置界面进行逐一介绍。
模块设置方式介绍输入/输出端口详细配置输入输出端口的配置分为模拟端口和数字端口并存在输入和输出两种情况。
其模拟量输入通道采样设置界面如图3-18所示图3-18模拟量输入通道采样设置界面当用户开通4路模拟量采集时,数据通道中的数据将根据采集间隔进行采集。
但是只在事件触发时进行上报。
如发短息通知用户和在系统演示模块中显示。
有关事件触发的解释请参考文档中触发事件中的描述。
当用户输入的数字为非数字类型时将在每个设置模块下方显示输入信息并清空输入错误的文本框。
错误信息显示方式如图3-19所示。
图3-19 格式错误提示信息其中dc为错误输入内容。
数字输出通道配置界面如图3-20所示。
图3-20 数字输出通道配置模拟输出通道界面如图3-21所示。
图3-21模拟输出通道界面在此界面可以设置模块中的两个模拟端口的输出情况。
定时触发事件设置定时触发事件设置分为短信与无线控制和按键控制两种模式。
短信与无线控制界面如图3-22所示。
图3-22短信与无线控制界面在短信与定时触发事件中,用户可以设置监听短信,其状态分别为不使用、文本下载、控制模拟输出、控制数字输出四种方式。
通过监听短信,可以控制系统模块实时的进行相应事件的处理。
发送短信也有四种状态,分别为不使用、文本上传、上传事件。
其中当发送短信选择状态为文本上传时,短信与定时触发事件设置界面将变为图3-23所示,当用户输入发送信息时,在文本区域下方将显示输入信息个数等信息。
注意此时的文本为数字或英文字符的组合,不能为中文。
图3-23文本上传系统定时触发无线通信事件有上报数字事件和上报模拟事件两种方式,对应触发事件,其设置界面如图3-24所示。
3-24无线通信事件按键控制设置界面如图3-25所示。
图3-25 按键控制设置界面在此界面可以对控制电话的每个按键所对应的控制信息进行设置,当选择模拟通道时界面显示如图3-26所示。
图3-26设置演示使用模拟通道时,如输入格式错误,将在模块下方显示错误信息。
如图3-27所示。
图3-27 格式错误提示信息4路数字事件监控4路数字事件监控设置界面如图3-28所示。
图3-28 数字监控设置界面模块监控可以通过检测4路数字输入端口的电平跳变来实现,在此界面中可以对四路数字监控通道许可,所有监控均应在许可的条件下进行,否则相当于被系统屏蔽,被选中的触发动作将不会执行。
当输入口触发跳变有效时模块就会通过配置的触发动作进行相应的响应。
而且触发动作可以叠加,即当条件满足时,如所触发的通道选择了多个触发动作,所选触发动作将都被触发。
