用直流负载来测试交流电源

直流可编程多路电子负载使用说明直流可编程多路电子负载是一种用于测试各种电源和电池的设备，它能够模拟不同的负载条件，并对电源或电池进行电性能测试。

这种负载设备有多个通道，每个通道都可以独立编程和控制，使得用户可以同时测试多个电源或电池。

以下是对直流可编程多路电子负载的使用说明：1.连接：首先需要将负载设备连接到待测试的电源或电池。

可以使用电缆连接，确保连接的质量和安全。

连接完成后，打开负载设备的电源。

2.编程：负载设备可以通过面板上的按钮进行手动编程，也可以通过电脑或控制台软件进行远程编程。

使用者可以根据需要选择一种编程方式。

3.负载条件设置：在编程过程中，需要根据测试需求来设置负载条件，包括电流、电压和功率等参数。

可以根据需要选择常规模式或专业模式进行负载条件设置。

4.通道选择与控制：多路电子负载一般有多个通道，可以独立编程和控制。

用户可以选择需要测试的通道并设置相应的负载条件。

例如，如果需要同时测试两个电源，可以选择两个通道并分别设置不同的负载条件。

5.数据监测与显示：负载设备可以实时监测并显示测试过程中的电流、电压、功率和温度等参数。

用户可以通过面板上的显示屏来查看这些数据，在测试过程中进行实时观察。

6.自动化控制：负载设备支持自动化测试，用户可以通过编写脚本或使用控制台软件来实现自动化控制。

这样可以提高测试的效率和准确性。

7.保护机制：负载设备通常配备了多种保护机制，以确保测试的安全性和可靠性。

例如，过载保护、过压保护和过温保护等功能。

在测试过程中，如果出现异常情况，负载设备会自动停止并保护被测试对象。

8.数据记录与分析：在测试过程中，负载设备可以实时记录测试数据，并支持导出和分析这些数据。

用户可以对数据进行后续处理和分析，以便更好地了解被测试电源或电池的性能。

总结：直流可编程多路电子负载的使用说明包括连接测试对象、编程设置负载条件、选择通道与控制、实时监测与显示数据、自动化控制、保护机制、数据记录与分析等方面。

串联型直流稳压电源一、主要指标和要求1、输出电压：8~15V可调2、输出电流：I0=1A3、输入电压：交流220V +/- 10%4、保护电流：I0m =1.2A5、稳压系数：Sr = 0.05%/V6、输出电阻：R0 < 0.5 Ω7、交流分量（波纹电压）：<10mV二、方案选择及电路工作原理分析电路组成及工作原理；我们所设计的串联型直流稳压电源为小功率电源，它将频率为50Hz、有效值为220V的单相交流电压转化为幅值稳定、输出电流为1A以下的可调直流电压。

交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压，其方框图如图1所示。

1、电源变压器电源变压器是利用电磁感应原理，将输入的有效值为220V的电网电压转换为所需的交流低电压。

变压器的副边电压有效值由后面电路的需要决定。

2、整流电路整流电路的任务是将经过变压器降压以后的交流电压变换为直流电压。

变压器的选择，除了应满足功率要求外，它的次级输出电压的有效值Ｖ2 应略高于要求稳压电路输出的直流电压值。

对于高质量的稳压电源，其整流电路一般都选用桥式整流电路。

整流电路常见的有单相桥式整流电路，单相半波整流电路，和单相全波整流电路。

(1)工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，如图（a）所示。

在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。

根据图1（a）的电路图可知：当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周。

当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周。

在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。

(2)参数计算输出电压是单相脉动电压，通常用它的平均值与直流电压等效。

输出平均电压为流过负载的平均电流为流过二极管的平均电流为二极管所承受的最大反向电压流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析，此时谐波分量中的二次谐波幅度最大。

直流电路实验报告篇一：直流电路实验内容实验一直流电路一、实验目的1.学习利用数字万用表测量电阻与交、直流电压；2.验证基尔霍夫电压定律及电流定律，加深对正方向的明白得；3.验证线性电路的叠加原理；4.验证戴维南定理和诺顿定理，学会测量戴维南等效电路中的开路电压、诺顿等效电路中的短路电流及等效内阻的方式；5.自拟电路验证负载上取得最大功率的条件。

二、实验原理1.基尔霍夫定律(1) 基尔霍夫电流定律：电路中，某一刹时流入和流出任一节点的电流的代数和等于零，即∑I=0。

(2)基尔霍夫电压定律：电路中，某一刹时沿任一闭合回路一周，各元件电压降的代数和等于零，即∑U =0。

2.叠加原理在具有多个独立电源的线性电路中，一条支路中的电流或电压，等于电路中各个独立电源别离作历时，在该支路中所产生的电流或电压的代数和。

值得注意的是，叠加原理只适用于电流或电压的计算，不适用于功率的计算。

3.等效电源定理(1)戴维南定理：一个线性有源二端网络，能够用一个理想电压源和一个等效电阻串联组成的电压源等效代替。

等效电压源的源电压为有源二端网络的开路电压；串联电阻为有源二端网络中所有独立电源作用为零时的无源二端网络的等效电阻。

(2)诺顿定理：一个线性有源二端网络，能够用一个理想电流源和一个等效电阻并联组成的电流源等效代替。

等效电流源的源电流为有源二端网络的短路电流；并联电阻为有源二端网络中所有独立电源作用为零时的无源二端网络的等效电阻。

4.最大功率传输正确匹配负载电阻，可在负载上取得最大功率，如图1-1所示，电路中功率和负载的关系可用下式表示(其中RL 为负载，可变；RS为电源内阻，不变)，L??E2P?I2?RLR?R?LS??SRL为求得RL的最正确值，应将功率P对RL求导，即dP?0dRL图1-1 功率最大传输电路I1 得 RL=RS ，即为负载取得最大功率的条件。

三、实验内容与要求 1. 数字万用表的利用E2 利用数字万用表测量实验板上各电阻的阻值，直流稳压电源的输出电压（可改变输出电压大小多测量几回），实验台上 E1的交流电源的电压大小。

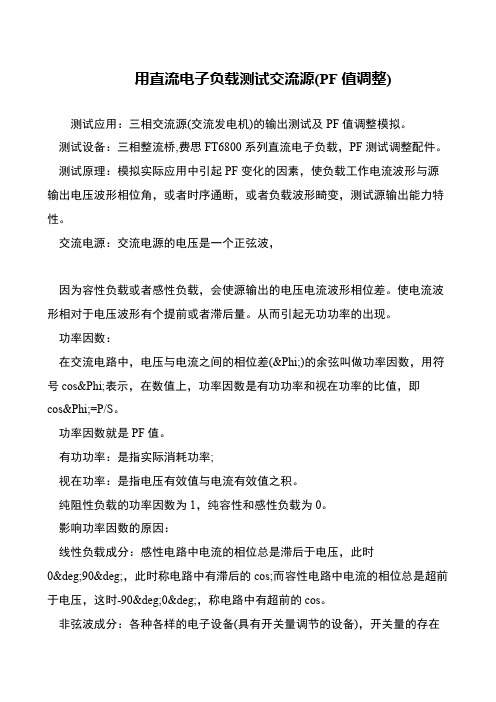

用直流电子负载测试交流源(PF值调整)
测试应用：三相交流源(交流发电机)的输出测试及PF值调整模拟。

 测试设备：三相整流桥,费思FT6800系列直流电子负载，PF测试调整配件。

 测试原理：模拟实际应用中引起PF变化的因素，使负载工作电流波形与源输出电压波形相位角，或者时序通断，或者负载波形畸变，测试源输出能力特性。

 交流电源：交流电源的电压是一个正弦波，
 因为容性负载或者感性负载，会使源输出的电压电流波形相位差。

使电流波形相对于电压波形有个提前或者滞后量。

从而引起无功功率的出现。

 功率因数：
 在交流电路中，电压与电流之间的相位差(&Phi;)的余弦叫做功率因数，用符号cos&Phi;表示，在数值上，功率因数是有功功率和视在功率的比值，即
cos&Phi;=P/S。

 功率因数就是PF值。

 有功功率：是指实际消耗功率;
 视在功率：是指电压有效值与电流有效值之积。

 纯阻性负载的功率因数为1，纯容性和感性负载为0。

 影响功率因数的原因：
 线性负载成分：感性电路中电流的相位总是滞后于电压，此时
0&deg;90&deg;，此时称电路中有滞后的cos;而容性电路中电流的相位总是超前于电压，这时-90&deg;0&deg;，称电路中有超前的cos。

 非弦波成分：各种各样的电子设备(具有开关量调节的设备)，开关量的存在。

1、数字万用表测直流电压
1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源（测开路电压）或负载上（测负载电压降），红表笔所接端的极性将同时显示于显示器上。

注意：
1.如果不知被测电压范围。

将功能开关置于最大量程并逐渐下降。

2.如果显示器只显示“1”，表示过量程，功能开关应置于更高量程。

3.“”表示不要测量高于1000V的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

4.当测量高电压时，要格外注意避免触电。

2、数字万用表测交流电压
1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于交流电压档V~量程范围，并将测试笔连接到待测电源或负载上。

测试连接图同上。

测量交流电压时，没有极性显示。

注意：
1.参看直流电压注意1.
2.4.
2.“”表示不要输入高于700Vrms的电压，显示更高的电压值是可能的，但有损坏内部线路的危险.
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注/。

开关电源的测试项目介绍一、输出电压调整：当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。

此步骤完成后才能确保后续的规格能够符合。

通常当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。

二、电源调整率：电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。

此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。

在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。

为精确测量电源调整率，需要下列之设备：能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUI PCR系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。

·一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A W PF。

·一个精密直流电压表，具备至少高于待测物调整率十倍以上，一般应用5位以上高精度数字表。

·连接至待测物输出的可变电子负载。

测试步骤如下：于待测电源供应器以正常输入电压及负载状况下热机稳定后，分别于低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。

电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：V0(max)-V0(min) / V0(normal)，电源调整率亦可用下列方式表示之：于输入电压变化下，其输出电压之偏差量须于规定之上下限范围内，即输出电压之上下限绝对值以内。

iyg2011年全国电赛中电源类题目预测：1、24V交流单相在线式不间断电源-----（PFC+逆变DC-AC）2、LED照明用恒流电源变换器---------（PFC+恒流电路，康铜丝端反馈-电流反馈）3、直流电子负载---------------------（恒压、恒流、BUCK-BOOST）4、程控DC/DC升压电源--------------（恒压DC-DC+程控预值，纹波抑制、效率、负载调整率和电压调整率）5、高效数控恒流电源----------------（程控预值）6、高功率因数电源------------------（PFC+过流保护+功率因数测量-干扰消除）7、功率因数监测与补偿实验系统8、光伏并网发电模拟装置-------（逆变DC-AC，欠压过流保护，并网中的频率、MPPT、相位跟踪技术、传感器隔离检测技术、逆变效率提高方法）（09年全国A题）希望细心的读者能够从这些出题规律中找到今年的命题方向，有针对性的进行强化训练。

在8月24号竞赛元器件及设备清单公布以后，出题方向也许会更加明了，那时就有更明确的目的了。

当然，享受电子设计的过程比取得一个好的结果更重要，不是吗？1、24V交流单相在线式不间断电源(D题)--2010年浙江省电子设计竞赛D题一．任务设计并制作输出电压为24V AC 在线式不间断电源，结构框图如图D-1所示。

二．要求： 2.1 基本要求（1）在交流供电U 1=36VAC 和直流供电U 3=36VDC 两种情况下，保证输出电压U 2=24VAC ，且保证其频率为50±1Hz，额定输出电流1A ； （2）切断交流电源后，在输出满载情况下工作时间不少于30秒钟； （3）交流供电时，电源达到以下要求：1）电压调整率：满载条件下，U 1从29VAC 增加至43VAC ，U 2变化不超过5%；2）负载调整率：U 1=36VAC 、U 2=24VAC ，从空载到满载，U 2变化不超过5%；（4）蓄电池供电时，满载条件下，效率η不低于65%（2233U I U I η=）； （5）具有输出短路保护功能。

示波器的电源测量和电流分析方法示波器是一种常用的测试仪器，用于观察和分析电信号的波形和特性。

在进行电源测量和电流分析时，示波器的应用尤为重要。

本文将介绍示波器在电源测量和电流分析中的方法和技巧。

一、电源测量方法电源测量是指对电路中的电源进行参数测量和分析，以确保电源的质量和稳定性。

示波器可以通过以下几种方式进行电源测量：1. 直接测量电压：示波器可以通过接线仪表测量电源的直流电压和交流电压。

通过选择合适的量程和耦合方式，可以精确地测量电源的电压值，并观察其波形。

2. 波形显示：示波器可以将电源的波形显示在屏幕上。

通过观察波形的变化，可以了解电源的稳定性、幅度和频率等特性。

同时，可以检测电源是否存在噪声、谐波等问题。

3. 负载测试：示波器可以通过负载电阻进行电源的负载测试。

通过观察负载电阻上的电压波形，可以评估电源在不同负载条件下的性能和稳定性。

二、电流分析方法电流分析是指对电路中的电流进行参数测量和分析，以了解电流的强弱、波形和频率等特性。

示波器可以通过以下几种方式进行电流分析：1. 电流钳形态：示波器可以通过电流钳形态进行电流的非接触式测量。

将电流钳放置在被测电路的导线上，示波器可以直接显示电流波形，并通过观察波形的变化来了解电流的特性。

2. 分析电流峰值：示波器可以通过选择峰值检测功能，对电流波形进行测量，并显示电流的峰值大小。

通过观察电流峰值的变化，可以分析电流的强弱和波形。

3. 频谱分析：示波器可以通过频谱分析功能对电流波形进行频谱分析。

通过观察频谱的分布和峰值的位置，可以了解电流的频率分布和谐波情况。

三、示波器的使用技巧除了以上介绍的电源测量和电流分析方法，还有一些示波器的使用技巧可以提高测量的准确性和可靠性：1. 正确选择耦合方式：示波器的输入电路有直流耦合和交流耦合两种方式。

在电源测量中，应根据被测电源的特性选择相应的耦合方式，以确保测量结果的准确性。

2. 选择合适的量程和触发方式：示波器的量程和触发方式对于测量结果的准确性和稳定性都具有重要影响。

集成稳压电源的性能测试一、实验目的1.了解桥式整流电路的原理，以及输入、输出电压间的数量关系。

2.认识滤波器的作用，理解变压器参数的选择方法。

3.了解集成稳压块的性能及其测试方法。

4.了解三端固定式集成稳压块的性能及其测试方法。

二、实验器材1．双踪示波器1台2．数字万用表1台3.元件：电容(0.1m、470m)，电位器（1K、10K）、电阻（27W、240W、120W）三、实验原理1．稳压电路采用集成器件，则对输入电压和负载的变化，或者是二者同时变化，都具有良好的稳压性能。

三端集成稳压器件是最常用的集成器件之一，其输出有正负之分，以及固定式和可调式之分。

2．整流滤波电路的输出电压当负载为纯电阻时，在理想情况下全波整流输出的直流电压是变压器副边电压有效值V2的0.9倍。

当加入滤波电容器后由于电容的储能作用，不仅使整流输出的脉动电压趋于平滑，而且还提高了输出直流电压的平均值，其值视滤波电容和负载电阻的大小而定。

输出直流电压的范围可由下式确定，即在工程技术中，一般取3．稳压电源的主要性能指标稳压电源的主要性能指标有：电压调节范围、电压调整率、内阻和纹波系数等。

纹波系数r是反映输出电压中所含交流分量的程度，并希望交流分量愈小愈好，系数γ用输出电压中交流分量的总有效值与直流分量值之比来表示，即：电压调整率S D，就是指当负载不变，交流电网电压变化±10%时，输出电压的变化程度，且用输出电压相对变化的百分数来表示，即：。

电源内阻Ro是指在输入电压不变，负载变化时，输出电压的变化程度，并用输出电压的变化与输出电流的变化之比来表示，即：。

4．三端固定式集成稳压电源三端固定式集成稳压电源最常用的产品为CW78XX系列和CW79XX系列，图11-1为它们的外形及管脚排列图。

两种系列均在5V~24V范围内有7种不同的输出电压挡次，但7800系列输出为正电压，而7900系列输出为负电压，最大输出电流均可达1.5A。
