数据流程图实验

目录实验一软件分析 (3)一、功能说明 (3)二、E-R图 (3)三、逻辑表格 (5)四、任务 (6)实验二创建项目及数据库 (6)一、创建项目 (6)二、创建数据库 (6)三、创建表并设定索引 (6)四、建立表之间的关系 (8)五、任务 (9)实验三数据可视化操作 (9)一、添加记录 (9)二、修改记录 (12)三、删除记录 (12)四、任务 (12)实验四使用命令操作数据库 (12)一、数据库及表操作 (12)二、任务 (15)实验五表单设计 (15)一、表单分析 (15)二、使用向导创建表单 (16)三、使用表单设计器修改表单 (19)四、完成其他表单 (23)实验六编写代码 (28)一、创建系统主程序 (28)二、编写登录表单的代码 (29)三、编写主表单程序代码 (30)四、编写管理员管理代码 (34)五、提示信息添加代码 (36)六、编写管理信息代码 (37)七、今日提醒代码编写 (39)八、编写部门管理代码 (41)九、员工管理代码编写 (45)十、使菜单和工具栏与表单关联 (45)十一、任务 (46)实验七设计报表 (46)一、为报表准备数据 (46)二、设计报表 (47)三、操作注意 (51)四、运行表单 (51)五、任务 (51)实验八编译发布 (52)一、软件的编译 (52)二、制作安装盘 (52)三、任务 (56)实验九分析及优化 (56)实验一软件分析请从网站下载示例程序，分析软件的功能并列出，并从中抽象出实体，画出软件的E-R 图并进行数据库逻辑设计，画出数据库逻辑设计表格。

参考如下：一、功能说明1)系统登录控制：要求填写用户名及密码，并进行了3次连续错误后系统退出功能。

2)部门编码设置：主要是用来设置部门的层级关系。

3)部门信息设置：部分的基本信息，如地址、电话等。

4)员工信息管理：管理企业内部员工的信息，还可以设置生日提醒。

5)提醒设置功能：可以通过设置信息及接收用户及时间，当被设置的用户登录时显示给用户。

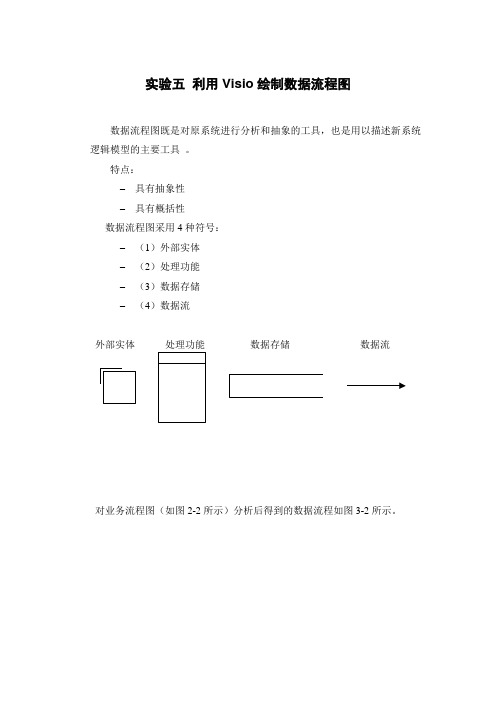

实验五 利用Visio 绘制数据流程图数据流程图既是对原系统进行分析和抽象的工具，也是用以描述新系统逻辑模型的主要工具 。

特点：– 具有抽象性– 具有概括性数据流程图采用4种符号：– （1）外部实体– （2）处理功能– （3）数据存储– （4）数据流外部实体 处理功能 数据存储 数据流对业务流程图（如图2-2所示）分析后得到的数据流程如图3-2所示。

图3-2 车辆购置管理数据流程图1．制作业务流程图图元绘制数据流程图首先需要制作图元，数据流程图的图元有4种类型：外部项、处理功能、数据流和数据存储。

其中，外部项需要多种图形组合而成。

启动Visio 后首先依次选择“框图”→“基本形状”选项，打开图形对象集；选择“流程图”→“基本流程图形状”选项，打开图形对象集；选择“软件”→Gane-Sarson选项，打开图形对象集；选择“其他Visio方案”→“连接线”选项，打开图形对象集；然后用“正方形”和两条“直线”组合形成“外部项”图元；用“长方形”和“直线”组合形成“处理功能”图元，再将表示存储的符号定义成合适的尺寸，这样可以保证规范地绘制数据流图，如图3-5所示。

图3-5 图元的制作2．制作数据流程流程图的制作方法已在第2.2.3节详细描述过，采用同样的制作方法，按照3.1.1节中对业务流程的分析所形成的逻辑框架，利用基本图形元素，可以建立“车辆购置申请单管理”数据流程，如图3-6所示。

图3-6 “车辆购置申请单管理”数据流程将总工程师审批和总经理的批复流程加入到数据流程图后的结果如图3-7所示。

图3-7 审批流程的绘制最后将车辆基本信息管理的流程加入数据流程图中，并利用Visio所提供的“形状”→“对齐形状”、“分配形状”功能对数据流程图整体进行排版，得到最终的结果如图3-8所示。

图3-8 “车辆购置管理”数据流程图最终结果采用同样的制作过程可以绘制出“车辆调拨管理”和“车辆报废管理”数据流程图。

此处不再赘述。

实验三：汽车配件公司信息系统数据流程图我们以一家汽车配件公司的情况为实例，以数据流程图为工具，应用自顶向下扩展的方法进行系统分析，逐层画出它的数据流程图。

对汽车配件公司现行的人工系统，经过调查研究以后，系统分析员已经基本了解公司的业务过程，而且也知道了公司领导对用计算机处理业务的想法和要求，即用计算机来提高工作效率，改进对顾客的服务质量，及时地向顾客提供所需要的汽车配件，加快库存资金的周转和营运资金的周转，降低营运成本，及时地提供各种信息，以便于公司领导做出正确的、科学的决策。

根据汽车配件公司领导和业务人员对新系统的要求，系统分析员认为，建立汽车配件公司信息系统应分为两个阶段实施，第一阶段用计算机解决公司营运方面的问题。

在第一阶段工作完成基础上，再进入第二阶段，建立一个比较完善的信息系统，对公司进行全面管理。

第一阶段的信息系统应具有以下三项处理过程，即三个功能：1、销售管理2、采购管理3、会计账务：主要是应收、应付款账务管理。

信息系统的主要外部实体有两个：1、顾客：顾客是指所有购买汽车配件公司货物的单位和个人。

2、供应商：是指所有为该公司提供汽车配件的生产厂家和批发单位。

系统主要的输入数据流和输出数据流如下表所示：信息系统的主要数据存储有两个：1、配件库存：当销售管理得到订货单之后要产生配件库存，当采购管理得到发货单之后也要产生配件库存。

2、应收应付款账：销售管理产生配件库存的同时还要产生应收款帐，采购管理产生配件库存的同时要产生应付款帐，应收应付款帐要用于会计账务处理过程。

根据上述资料，请画出汽车配件公司信息系统第一层的数据流程图。

在画出第一层数据流程图后，再对其中每一个处理过程进一步扩展。

也就是分别对销售管理、采购管理、会计账务进一步扩展。

经过进一步调查分析，销售管理要具备的主要处理过程如下：1、编辑订货单：审核顾客填写的订货单。

不合格订货单交给业务员，2、登录新顾客数据：如果是新顾客则进行登记。

数据流程图实验报告要点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、引言1. 介绍实验的背景和目的。

2. 说明数据流程图在系统分析和设计中的重要性。

实验二（ 1 ）软件开发绘图工具Visio一、背景知识1 . Visio 功能特色Microsoft Visio 为我们提供了强大的绘图功能，使用Visio 中提供的图形模板，我们可以轻松绘制数据流图、系统流程、程序流程图、ER 图、UML 类图、Gantt 图等图形，这些图形是我们在软件工程系统分析和设计过程中使用的非常重要的系统描述工具。

下面介绍一下Visio 的主要特性。

（1）拖拽式绘图。

只要用鼠标把需要的元素拖到绘图区中，就生成该元素的实例。

（2）提供了适应不同行业设计需求的解决方法，为不同的设计用户定制了对应的模板库和图纸初始化，方便快速的进入工作。

如图2-1 所示，对话框左边列出了可供选择的解决方案目录，每个目录中可以选择的模板库在右边，并且带有相应的图形提示。

图2-1 可供选择的解决方案（3）完全兼容Office 系列的其他产品。

用户可以非常方便地将Visio 图形插入这些产品中进行编辑和整合。

（4）所有Visio 产品都具有开放式的程序架构，支持自定义智慧图元。

用户可以为特定的工作制定不同的图元，并可以在图形符号列表（ShapeShee）t 中修改和设置特定的图原型为。

（5）完善的网络应用。

可以方便地将超级链接加入到Visio 的图形和绘图页中。

这样用户可以方便的按照预定的路线跳转到其他绘图页、其他文件或Web 站点。

2.Visio 基本绘图知识启动Visio 后，首先启动图2-2 所示的“开始”界面，该界面的主窗中的Template Previews （模板浏览区），展示了当前系统中可以应用的各类解决方案。

单击某个目录后，Template 区中将显示该目录下包含的各个模板名称和缩略示意图。

单击某一模板后，在左下角的模板简介区中会给对应模板的简要介绍。

图2-2 Visio “开始”界面“开始”界面支持用户通过多种方式开始Visio 的绘图编辑工作。

用户可以选择任意目录中的一个模板开始设计，或者根据自己的需要建立个性化的新模板。

《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义三．程序清单及程序流程框图ORG 0000H Array LJMP MAINMAIN: MOV R0,#30HMOV R2,#10HCLR AA1: MOV @R0,AINC R0INC ADJNZ R2,A1MOV R0,#30HMOV R1,#40HMOV R2,#10HA2: MOV A, @R0MOV @R1,AINC R0INC R1DJNZ R2, A2MOV R1,#40HMOV DPTR ,#4800HMOV R2, #10HA3: MOV A,@R1MOVX @DPTR ,AINC R1INC DPTRDJNZ R2,A3MOV SP,#60HMOV R2,#10HMOV DPTR ,#4800HPUSH DPLPUSH DPHMOV DPTR,#5800HMOV R3,DPLMOV R4,DPHA4: POP DPHPOP DPLMOVX A,@DPTRINC DPTRPUSH DPLPUSH DPHMOV DPL,R3MOV DPH,R4 MOVX @DPTR,A INC DPTRMOV R3,DPLMOV R4,DPHDJNZ R2,A4MOV R0,#50HMOV DPTR,#5800H MOV R2,#10HA5: MOVX A,@DPTR MOV @R0,AINC R0 INC DPTR DJNZ R2,A5POP DPH POP DPL HERE: LJMP HEREEND《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义《单片机技术》实验多媒体讲义三．实验电路四．程序清单及流程图程序一ORG 0000HLJMP MAIN ORG 000BH LJMP IPTO MAIN: MOV SP, #30H MOV TMOD, #01HCLR 00H SETB EA SETB ET0 MOV TH0, #3CH MOV TL0, #0B0H MOV R1, #14H SETB TR0 MOV A, #0feH MOV P1, A NT: JNB 00H, NT RL A MOV P1, ACLR 00H LJMP NT IPTO: MOV TH0,#3CH MOV TL0,#0B0HDJNZ R1, TIOMOV R1, #14HSETB 00HTIO: RETIEND程序二只需将程序一中“RL A”改为“RR A”即可实现其功能。

2009～2010管理信息系统实验（2)实验名称:管理信息系统—系统分析与设计2、根据下述业务工作过程，画出业务流程图.成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库,并发货,同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科.(要求使用表格分配图)条件有欠款Y Y N 交易关系<20年Y N行动折扣=0％√折扣=5％√折扣=10% √折扣=15％√9、在酒店管理信息系统中，“折扣"处理过程是:如果某用户的消费额在2000元以上，用现金结账打八折，记账打八五折；如果消费额在1000元与2000元之间，用现金结账打八五折，记账打九折；如果消费额在1000元以下,用现金结账打九折，记账不打折。

画出反映此方案的决策树（判断树）。

初始决策表条件年龄青青青青青青中中中中中中老老老老老老文化程度小小中中大大小小中中大大小小中中大大性别男女男女男女男女男女男女男女男女男女行动脱产学习√√电工√√技术员√√√√√√钳工√√车工√√材料员√√√√简化决策表条件年龄青青中中中中老老文化程度小中大小小中中小中性别男女男女行动脱产学习√电工√技术员√钳工√√车工√√材料员√√11、某工厂生产多种产品，每种产品又要使用多种零件；一种零件可能装在多种产品上。

每种零件由一种材料制造，每种材料可用于不同零件的制作，有关产品、零件、材料的数据字段如下:产品:产品号（GNO），产品名（GNA)，产品单价（GUP）零件：零件号(PNO）,零件名（PNA），单重（UW)，单价（UP）材料:材料号（MNO）,材料名（MNA），计量单位(CU)，材料单价(MUP）以上各产品需要各种零件数为GQTY，各零件需用的材料量为PQTY。

要求:1)请画出产品、零件、材料的概念结构模型（E-R模型）；2)请将该E-R模型转换为关系数据库逻辑模型；关系数据库逻辑模型产品（产品号,产品名，产品单价）组合（产品号,零件号，零件数)零件（零件号,零件名,单重，单价,材料号，材料量）材料（材料号，材料名,单价，计重单位）12、数据库设计应用。
