环氧树脂绝缘干式变压器浇注工艺汇编

树脂绝缘干式变压器线圈浇注工艺一、总则本工艺适用于干式变压器环氧树脂真空浇注。

二、所用材料及工具：脱模剂、模具、塑料管、环氧树脂、扎丝、玻璃胶。

三、准备工作：1.将装配好的浇注模具的线圈均匀放置在专用小车上，推进固化炉加热。

2.放进线圈后，固化炉温度设定为100℃，线圈在固化炉中保温4～6小时。

四、线圈浇注：1.将干燥处理好的带线圈的模具放入浇注罐，将各浇注分接管分布在线圈的上端，绑紧固定牢固。

2.线圈在浇注罐内绑扎牢固后，擦净观察窗。

3.关闭罐门，进行加热、抽真空。

4.真空抽至100Pa以下时，保持2小时。

5.将树脂按要求重量加入混料罐内，注意树脂必须按照工艺要求严格兑料。

6.兑料完成后，加热，抽真空。

7.待真空抽至200Pa以下时，保持1～2小时，真空脱气完成。

8.真空脱气完成后，打开浇注阀门，进行浇注。

9.分别打开相应的手动浇注阀，对各个线圈进行浇注。

10.浇注过程中，观察各浇注口的下料情况，待浇注模具上端有料高出10～15mm后停止加料。

11.浇注过程中，观看各个模具的情况，无泄露时浇注完成。

12.浇注完成后，关闭抽真空阀门，依次关闭真空泵，加热等。

13.打开破真空阀门，进行破真空。

14.破真空完成后，打开浇注罐门。

15.对各个浇注管进行放料，并解开扎丝。

16.把小车拉出罐门，把浇注好的线圈转移到固化炉的小车上，等待固化处理。

17.将混料罐进行抽真空，把清洗剂抽入混料罐内，搅拌半小时左右后，把清洗剂放干净，如果清洗不干净，则进行再次清洗，直到清洗干净为止。

五、浇注固化处理1.将浇注好的线圈推进固化炉，关好炉门。

2.温度设置为75～80℃，恒温保持6小时。

3.然后再升温到85～95℃，恒温保持4小时，再升温至125～130℃，恒温保持8小时。

4.固化完成后让固化后的线圈随炉温自然冷却降温到80℃以下时，进行脱模。

六、低压箔绕线圈固化工艺1.把干净绕好的箔绕线圈放置在固化炉中.2.固化炉温度设定在120～125℃，恒温保持6小时（冬天温度低保持7小时），自然冷却到室温，抽出绕线模具。

环氧树脂真空浇注设备技术方案1设计生产适应范围：本方案适用于生产环氧树脂浇注式干式变压器。

可加填料，也可不加填料。

2、浇注的工艺流程和设备特点2.1浇注材料的组成：树脂（可带填料）、固化剂（液态，可带填料）。

2.2工艺流程：浇注材料经过预热、电子称计量配料、两次混合脱气后，在真空下浇注在变压器模具型腔内。

固化处理在固化炉中进行。

2.3工艺参数要求2.3.1采用二次混料，以提高脱气效率，缩短脱气时间。

2.3.2 关键温度控制精度±1℃。

2.3.3物料混合比例可控、可调，电子秤控制精度±1%以内。

2.3.4混料均采取薄膜脱气技术，真空度50Pa。

2.3.5采用全真空浇注-加压浸渍工艺方式,工作真空度300Pa，浇注罐最大工作压力0.4MPa2.4 浇注设备的特点2.4.1有填料、无填料的树脂均适用。

2.4.2可在计算机上修改浇注料的配方2.4.3全真空运行。

树脂进入设备后，其搅拌、脱气、电子秤计量、最终混合脱气、浇注均在真空下进行，过程中绝无气体掺入。

2.4.4物料的预处理罐安装在地面上，便于加注树脂等浇注原料。

2.4.5采用薄膜脱气技术，使浇注料的脱气充分、快捷、有利于局放性能和外观质量。

2.4.6真空系统采用德国莱宝原装真空变送器,配置高效冷却过滤装置，确保真空系统的有效抽气与长期稳定运行；浇注罐选用德国产电加热板，具有较高可靠性。

2.4.7浇注管路恒温加热，可冷却，有效防止树脂固化。

2.4.8采用先进的计算机控制系统，使参数设定、设备控制、数据记录方便、有效。

3、设备的构成序号名称单位数量备注1 真空-压力浇注罐系统套 1 Φ2400×L30002 最终混料脱气系统套 1 200L3 树脂—填料混料脱气系统套 1 200L4 固化剂—填料混料脱气系统套 1 200L5 填料加料系统套 16 电子秤系统套 2 机械电子式7 真空系统套 2 浇注/混料8 加热系统套 19 气动/加压系统套 110 冷却水系统套 111 控制和测量系统套 112 密封、备件套 113 钢架一套（买方自备）套 14、设备各部分的规格、型号及主要技术参数4.1卧式真空-压力浇注罐系统（手动开门，保证轻便）4.1.1卧式罐内壁尺寸：Φ2400×30004.1.2空载极限真空度： 30Pa4.1.3空载泄露率： 50 Pa.L/S4.1.4最大工作压力 0.4MPa4.1.5工作温度： 70-100℃4.1.6大罐采用96块0.5KW加热板加热，常温升至工作温度：45分钟4.1.7罐体外表面温度：环境温度+20℃4.1.8采用进口形式照明观察装置： 6套4.1.9法兰连接DN16真空浇注口： 12个4.1.10自动测控温装置： 3套4.1.11罐口异型密封结构： 1套4.1.12罐门电动旋转机构（含轨道）1套4.1.13手动罐门锁紧机构 1套4.1.14压力安全连锁保护机构 1套4.1.15罐内循环风扇 1台4.1.16岩棉保温，0.5mm厚不锈钢薄板铠装处理。

环氧树脂变压器浇筑方法
环氧树脂变压器浇筑方法一般分为以下几个步骤：
1. 清洁：确保变压器绝缘材料表面干净无尘，可采用清洗剂清洗或用洁净布进行擦拭。

2. 处理：将变压器绝缘材料表面进行处理，如打孔或加工凹槽，以增加环氧树脂与绝缘材料的结合强度。

3. 配方：根据具体要求，将环氧树脂进行配方，包括树脂、固化剂、填料等，并按照配方比例进行混合。

4. 浇筑：将混合好的环氧树脂倒入浇筑模具中，将变压器绝缘材料放置于模具内，确保绝缘材料完全浸泡在树脂中。

5. 固化：根据环氧树脂的固化条件，进行固化处理，一般需要在恒温环境下进行，时间根据树脂的固化时间来确定。

6. 检验：固化完成后，对浇筑好的环氧树脂进行质量检验，包括外观检查、绝缘电阻测试等。

如果存在问题，可以进行修复或重新浇筑。

7. 绝缘处理：对浇筑好的环氧树脂进行绝缘处理，如刮除表面气泡、修平不平整的表面等。

8. 完工：最后将环氧树脂浇筑部分与其他部分进行连接，并对整个变压器进行验收。

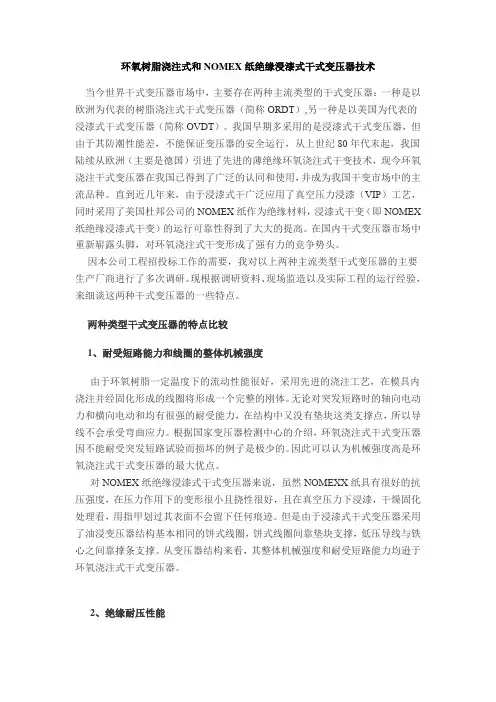

环氧树脂浇注式和NOMEX纸绝缘浸漆式干式变压器技术当今世界干式变压器市场中，主要存在两种主流类型的干式变压器：一种是以欧洲为代表的树脂浇注式干式变压器（简称ORDT）,另一种是以美国为代表的浸漆式干式变压器（简称OVDT）。

我国早期多采用的是浸漆式干式变压器，但由于其防潮性能差，不能保证变压器的安全运行，从上世纪80年代末起，我国陆续从欧洲（主要是德国）引进了先进的薄绝缘环氧浇注式干变技术，现今环氧浇注干式变压器在我国已得到了广泛的认同和使用，并成为我国干变市场中的主流品种。

直到近几年来，由于浸漆式干广泛应用了真空压力浸漆（VIP）工艺，同时采用了美国杜邦公司的NOMEX纸作为绝缘材料，浸漆式干变（即NOMEX 纸绝缘浸漆式干变）的运行可靠性得到了大大的提高。

在国内干式变压器市场中重新崭露头脚，对环氧浇注式干变形成了强有力的竞争势头。

因本公司工程招投标工作的需要，我对以上两种主流类型干式变压器的主要生产厂商进行了多次调研。

现根据调研资料、现场监造以及实际工程的运行经验，来细谈这两种干式变压器的一些特点。

两种类型干式变压器的特点比较1、耐受短路能力和线圈的整体机械强度由于环氧树脂一定温度下的流动性能很好，采用先进的浇注工艺，在模具内浇注并经固化形成的线圈将形成一个完整的刚体。

无论对突发短路时的轴向电动力和横向电动和均有很强的耐受能力，在结构中又没有垫块这类支撑点，所以导线不会承受弯曲应力。

根据国家变压器检测中心的介绍，环氧浇注式干式变压器因不能耐受突发短路试验而损坏的例子是极少的。

因此可以认为机械强度高是环氧浇注式干式变压器的最大优点。

对NOMEX纸绝缘浸漆式干式变压器来说，虽然NOMEXX纸具有很好的抗压强度，在压力作用下的变形很小且挠性很好，且在真空压力下浸漆，干燥固化处理看，用指甲划过其表面不会留下任何痕迹。

但是由于浸漆式干式变压器采用了油浸变压器结构基本相同的饼式线圈，饼式线圈间靠垫块支撑，低压导线与铁心之间靠撑条支撑。

环氧树脂浇铸干式电力变压器引言电力变压器是电力系统中的关键设备之一，用于将高电压转换为低电压或反之。

传统的电力变压器采用油浸式或干式冷却方式，然而，这些传统的变压器在运行过程中存在着许多问题，如油泄漏、爆炸危险、维护困难等。

为了克服这些问题，环氧树脂浇铸干式电力变压器应运而生。

环氧树脂浇铸干式电力变压器的特点环氧树脂浇铸干式电力变压器与传统的变压器相比，具有以下特点：1.安全可靠：环氧树脂浇铸干式电力变压器不使用油作为绝缘材料，因此不存在油泄漏和爆炸的危险性。

同时，环氧树脂具有良好的电绝缘性能，能够有效防止击穿故障的发生。

2.维护便捷：由于无需油冷却，环氧树脂浇铸干式电力变压器维护更加简单。

此外，环氧树脂浇铸干式电力变压器的外壳采用密封结构，可以减少灰尘和湿气对变压器的影响，延长使用寿命。

3.体积小巧：相比传统的变压器，环氧树脂浇铸干式电力变压器具有更小的体积，占地面积更小。

这对于场地有限的站点来说，是一个重要的优势。

4.节能环保：环氧树脂浇铸干式电力变压器由于采用干式冷却方式，减少了能量浪费和环境污染。

同时，环氧树脂材料本身具有良好的耐热性能和抗老化能力，能够满足长期运行的需求。

环氧树脂浇铸干式电力变压器的应用领域环氧树脂浇铸干式电力变压器广泛应用于以下领域：1.城市配电网：由于环氧树脂浇铸干式电力变压器体积小巧，适合在城市中的变电站使用。

其可靠性和安全性也使其成为城市配电网的首选设备。

2.工业领域：随着工业领域对电力需求的增加，对变压器的要求也越来越高。

环氧树脂浇铸干式电力变压器在工业领域中得到了广泛应用，可以满足各种特殊工况下的需求。

3.高海拔地区：传统的变压器在高海拔地区运行时会受到大气压力的影响，可能出现安全隐患。

而环氧树脂浇铸干式电力变压器由于采用干式冷却方式，不受大气压力的限制，非常适合在高海拔地区使用。

环氧树脂浇铸干式电力变压器的制造工艺环氧树脂浇铸干式电力变压器的制造工艺包括以下几个步骤：1.模具制作：根据变压器的设计要求，制作合适的模具。

环氧树脂浇注干式变压器技术条件北京供电局一九九七年十一月十二日环氧树脂浇注干式变压器技术条件一、环境条件1.海拔高度 <1000M ,户内安装2.环境温度— 15℃﹣﹣+40℃3.日温差 25℃4.相对温度≦ 95%(+25℃5.抗震能力水平加速度 0.3g (正弦波 3周垂直加速度 0.15g (正弦波 3周安全系数 1.67二、电力系统条件1.额定电压 10KV2.额定频率 50HZ3.最高工作电压 11.5KV4.中性点接地方式目前中性点不接地(经消弧线圈接地或中性点经小电阻接地。

三、型式树脂浇注固体绝缘配电变压器(环氧树脂选用进口材料,变压器制造厂须提供环氧树脂材料技术参数及制造厂家。

四、电变压器的主要参数1.额定容量(按定货合同执行 KV A2.外壳保护等级 IP203.冷却方式 AN (空气自冷或 AF (风冷4.一次额定电压 10KV5.一次最高工作电压 11.5KV6.二次额定电压 400V7.额定频率 50HZ8.相数 3相9.阻抗电压 UK% 500KV A 及以下 4% 630﹣﹣ 1600KV A6% 2000KV A 及以上8% 10.联结组别 Dyull11.线圈导体高压铜线 /低压铜箔 (进口铜箔 12.铁芯硅钢片型号及厚度:铁芯采用的硅钢片性能应不低于 Z10-0.30(进口日本新日铁或川崎硅纲片13.绝缘等级 F/F14.温升 100K/100K15.最热点温度小于 150℃ /150℃16.工频耐压(有效值 35KV5min/35KV5min17.冲击耐压(峰值 75KV18.电压调节:(1 无励磁调压(2 电压调节范围 ±2×2.5%;(3 主分接过电压 10%时,可连续无负荷运行过电压 5%时,可连续满负荷运行(环境温度 +40℃。

注:小容量变压器的电压变比调整螺栓须大于 M10 19.局部放电水平小于 10Pc(试验方法按国际 GB6450-86 20.噪音水平250KV A 及以下:--55DB 315— 630KV A :--58DB 800KV A 及以上:--62DB 21.损耗:(由用户提供要求或回标时厂家提供(1空载损耗 W(2负载损耗 75℃值 W120℃值 W22.承受短路能力:试验方法按国际 GB1094.5-8523.变压器带外壳运行时其额定容量不应降低。

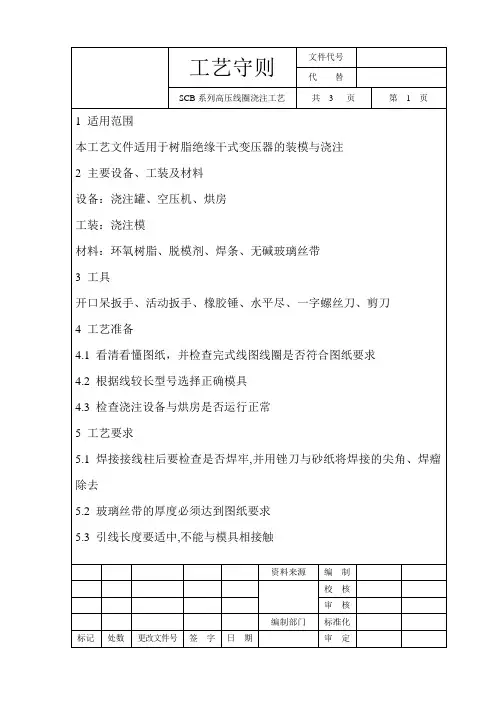

干式变压器工艺守则浇注线圈浇注和固化工艺编号：SD-BYQ-GY-004第1版第0次修改工艺步骤工艺内容图示一适用范围1、本工艺适用于8055环氧树脂浇注型线圈。

二设备1、浇注设备2、固化设备三工艺准备1、浇注罐：工作温度：60-80℃最高温度：130℃控温精度：±3工作真空度：50-200Pa 极限真空度：25Pa漏率：＜100Pa/S 2、混料罐：有效容积：800L工作容积：600L 工作温度：60℃±5℃最大加热温度：80℃工作真空度：100-300Pa极限真空度：25Pa 3、真空浇注：抽速：300L/s 50分钟达到指标真空度4、烘箱：可调温度：室温200℃并有恒温控制系统。

5、称量工具：0-300kg 磅秤，0-5kg 电子称6、气源：0.4MPa 0.3吨/小时7、起重设备：吊车起重吨位在5吨四材料及配方环氧树脂：8055A （混合料）100kg固化剂：8055B （混合料）100kg五工艺操作1、将装配好浇注模具的线圈均匀放置在专用小车上，推入烘炉。

烘炉加热：温度105℃，保温时间6小时。

2、将预加热过的线圈用小车推入真空浇注罐，将各浇注分接管的出料头放在线圈的上端，使模具法兰刚好将其卡住。

3、浇注罐加热设置为80℃，环境实测温度为70℃，启动罗茨泵，抽真空至100~300Pa ，在该真空下保持1~2小时。

4、将A/B 组分别放入烘箱中预热，设置温度在60℃，时间以浇注料实际温度达到设定的温度为准，一般2小时以上，以利于浇注料抽取。

5、按生产需要用量，将A/B 料按1:1重量比抽入到混合料罐，按抽完一桶A 料，接着抽一桶B 料，交替抽取。

6、启动混合料罐搅拌电机，开启备料真空系统，真空控制在100~200Pa。

混合料重量少于200kg，抽真空搅拌时间控制在1~1.5小时。

混合料重量大于200kg，抽真空搅拌时间控制在1.5~2小时。

7、确保线圈干燥及混合料脱气完成后，才可对线圈进行浇注。

作业指导书文件编号共12页第1页环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日1、目的线圈的环氧树脂浇注是一项工艺性强、技术难度较高的生产工序。

为确保变压器质量，每个操作人员必须严格按本作业指导书的规定进行操作。

未经技术部门同意，任何人不得擅自更改。

2、适用范围指导书适用于10～35kV级树脂绝缘干式电力变压器。

3、工艺装备：真空浇注设备：真空浇注罐：可调温度在0～150℃，有恒温控制装置，温度控制精度±3℃，真空度小于50Pa。

电动混料罐：可调温度在0～150℃，有恒温控制装置，温度控制精度±3℃。

抽真空设备：应具备油水滤清器、冷凝器、真空泵及增压泵等。

专用固化箱：可调温度在0～250℃，并有恒温控制装置，温度控制精度±2℃。

称量工具：50kg电子称通风、起重等常用设备4、工作场所的安全防护工作场所环境要保持整洁与通风,配备。

工作场所溅出物的处理，用锯末或回丝吸干，弃于废物箱内。

核准审核编制共12页第2页环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日参与该项工作的作业人员应穿防护服,戴护目镜、手套，在加料、混料时使用呼吸罩。

皮肤保护：开始工作前先清洗后对暴露皮肤涂防护霜，若皮肤被浇注原料粘污，用吸纸擦掉，然后用温水和无碱皂清洗。

眼睛沾染了树脂、固化剂或混合料时，应立即用清水进行冲洗10～15分钟，然后请医生诊治。

如作业人员呼吸道吸入原料蒸汽出现不适异兆，应立即将人员转移至通风处并请医生处理。

5、材料及配方进口树脂HTT配方（按重量比）FCI/HY905CI有填料薄绝缘浇注配方（HTT）配料名称牌号商标规格型号材料配重（公斤）标准配比允调范围环氧树脂ARALDITE F CI100±%固化剂ARAKUR HY905CI100±%增韧剂ARALDITE DY040CI15±%促进剂ARALDITE DY062CI/色浆(红)ARALDITE DW0133CI±%硅微粉国产HG-400200±10%脱模剂ARALDITE QZ24CI//注:本配方适用于有填料薄绝缘干式变压器线圈浇注,在允许调整范围内的工环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日艺配方微调可由车间工艺人员掌握,超过配方规定的配比调整由工艺部门书面通知,任何人不得擅自更改。

摘要树脂浇注干式变压器是一种最为广泛应用的干式变压器。

其绕组表面由高质量的防护材料组成，形成了覆盖层。

即使是在尘埃、潮湿等恶劣环境条件下，对浇注绝缘干式变压器都不会产生影响；其采用的以环氧树脂为基料的绝缘胶具有较强的难燃性，因而不会在发生火灾时助燃；浇注成型绕组的热容量大，因而超铭牌额定值运行能力也强；同时它不像油浸式变压器那样需要定期试验及长期停运后通电干燥处理等措施，简便的维护使得它更受人们青睐。

可以预见，随着国民经济的发展，人们对树脂浇注干式变压器的需求量将迅猛增加，同时，对我国的变压器研究事业将产生重要推动作用。

本文在介绍了干式绝缘变压器基础知识的基础上，概述了树脂浇注绝缘干式变压器的技术规范及结构特点，而且，对于生产实际中可能遇到的技术问题，也给出了一些意见及解决方案。

在此基础上介绍了其设计理论基础及主要工艺流程，并且以SCB10-1000/10为例，列出了树脂浇注干式变压器如何进行材料的选取以及设计的详细计算过程，包括从变压器铁心、绕组、绝缘、损耗、短路阻抗到树脂等绝缘材料的重量等。

由于电子计算机已经成为科学研究领域中一个不可缺少的工具，在变压器制造业也得到广泛应用。

最后简要地介绍了一下Auto CAD（计算机辅助设计）绘图系统软件。

关键字：树脂浇注，绕组，干式变压器，技术规范，SCB10-1000/10Abstractsurfacematerial protectioncovering layer.Even if it is taken to some terrible environment such as dusty、wet environment , resin-pouring dry transformer still won’t be subjected to persecution .It adopt epoxy resininsulating compound .Because of the nonflame itself,it can’t support combustion when the fire takes place. resin-pouring This thesis firstly introduces the structure and characteristics of the resin-pouring dry transformer, and some resolvents of the technique problem that might meet in actual production. On this basis, the thesis introduces the design theories foundation and main technological flow of the resin-pouring dry transformer.and takes the SCB10-1000/10 as an example listed the calculating process in the process of design and also gives some good ideas on how to select stuff for the main parts of the transformer.In the end,because of the computerhas become a indispensable device,I summed up the Auto CAD(CAD-Computer Aided Design)plot software.Keywords: winding ，，SCB10-1000/10目录1绪论 (1)1.1干式变压器发展概况 (1)1.2干式变压器类型 (3)1.3干式变压器结构及优点 (6)2树脂浇注绝缘干式变压器设计的理论基础 (8)2.1绝缘材料的选择 (8)2.2铁心的选择 (9)2.3绕组的选择 (10)2.4环氧树脂浇注工艺特点 (11)3树脂浇注绝缘干式变压器设计的计算 (15)3.1变压器设计计算的任务 (15)3.2变压器设计计算步骤 (16)3.3树脂浇注干式变压器设计的详细计算 (17)4干式变压器计算机辅助设计 (35)4.1计算机在干式电力变压器设计中的应用概况 (35)4.2变压器设计CAD软件介绍 (36)5总结 (41)参考文献 (43)致谢 (45)附录一：英文参考资料 (46)附录二：英文参考资料中文翻译 (58)1绪论1.1干式变压器发展概况19世纪初英国法拉第确定了电磁感应原理后，1885年，匈牙利拉提、德利、齐佩诺夫斯基三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。

环氧树脂绝缘干式变压器的设计摘要：环氧树脂绝缘干式变压器具有绝缘性强、重量轻、能耗低的特点，应用范围十分广泛。

优化此类变压器的设计制造流程对于提高生产效率和设备稳定具有重大意义。

由于高聚物新材料的不断发展，我们注意到环氧树脂（EP）有着良好的电绝缘性能，所以被广泛地用于干式变压器的制造生产。

这种类型的变压器其线圈外环绕着一层EP，隔绝内部线圈与空气，从而有着优异的电绝缘性以及防水防潮等性能，从而能够减少对电气设备的常规维修次数，这类变压器也在电网改造中得到了大量的运用，广泛地运用于楼层建筑、医院、工厂核电站等多种有着严格的防火防爆要求的场所。

本文针对环氧树脂浇注干式变压器外绝缘以及内绝缘结构的设计，通过对环氧树脂的绝缘老化特性分析，进行干式变压器套管以及避雷器的合理选择，以满足变压器出厂前的工频交流耐压、操作冲击电压以及雷电过电压测试，为高电压技术创新提供支持。

关键词：环氧树脂绝缘干式变压器；ＳＣＢ１０－１６００／１０；电磁理论；电磁参数1环氧树脂的特性EP作为一种不导电且有着优异散热功能的固态高分子材料。

由于其中包含有化学性能活泼的环氧基，能够与多种固化剂实现交联，且交联后的产物有着良好的机械性能、电气特性和绝缘性能。

2 环氧树脂浇注干式变压器的外绝缘设计2.1 环氧树脂浇注变压器套管的选择干式变压器套管采用由玻璃纤维浸渍的环氧树脂绝缘材料制成。

玻璃纤维增强缠绕，抗弯强度高，机械性能优异。

硅橡胶复合外套防污性能优异，无须定期维护，使用寿命长，运行成本低。

2.2 环氧浇注干式变压器的内部绝缘设计环氧浇注干式变压器的绕组选择，有关设计参数如下：高压侧电压为110kV，低压侧为10kV，容量为20MVA，绝缘耐热等级为F级。

3 环氧树脂浇注干式变压器的绝缘老化分析环氧树脂的老化分为电应力老化和热应力老化，环氧树脂的电应力老化是由于生产制造时的微小缺陷，在电场作用下时，电场强度会集中分布这些微小缺陷上，当电场强度高于某一数值时，细微的缺陷就会导致出现局部放电，这一情况会使得绝缘层被腐蚀，从而破坏其结构。

环氧树脂浇注干式变压器的绕组浇注工艺1、概述环氧树脂浇注干式变压器由于具有难燃、安全、运行可靠、维护方便、体积小等特点，已在城市的高层建筑和电站等场所得到广泛的应用。

近几年来，我国干式变压器的生产有了较大的发展，生产厂家由20世纪90年代初的七、八家迅速增加到了近百家，生产能力也从3000~4000MVA提高到了20000MVA以上。

产品的性能和外观都有了较大的改进。

环氧树脂浇注干式变压器的绕组绝大多数是采用环氧树脂浇注成型（许多厂家的低压绕组采用铜箔绕制）的，成型后绕组的内在性能也随之确定，一旦成型后的绕组性能达不到规定的标准，就只好报废。

所以，为了保证绕组的浇注质量，要求预浇注绕组的结构必须可靠。

同时，要求绕组浇注材料配方要合理，且浇注工艺要先进。

2、环氧树脂浇注工艺特点环氧树脂浇注工艺属于模注成型技术，是干式变压器中浇注绕组较为成熟的一种工艺，世界许多国家都已广泛使用。

其主要特点是：（1）绕组被固定在金属模内，注入的环氧树脂混合料渗透至绕组各层间，将其固化成型，使之与导线、绝缘材料牢固地结合成一体，固化成型后的绕组具有极高的机械强度。

（2）由于绕组和树脂混合料均在高真空状态下脱气，所以固化成型后，绕组的局部放电量（实测结果一般在10pC 以下）很低。

（3）在凝胶过程中，保持一定的压力，使补偿罐内的树脂流入模腔内，以补偿因树脂固化收缩引起的缺料，防止出现浇注缺陷。

（4）在固化过程中，采用阶梯固化工艺，使绕组的内应力降到最低，避免绕组开裂。

3、环氧树脂浇注材料的选择和配方设计3.1 环氧树脂混合料的选择环氧树脂混合料的选择应从对产品的性能要求和浇注工艺性两方面加以考虑。

对于干式变压器来讲，由于绕组体积大，对电气性能、机械强度要求高，所以，所选用的浇注材料必须满足变压器的各方面性能要求，且绝缘等级一般要求达到3 级以上。

就工艺性而言，主要是要求在一定的工艺条件下，混合料具有较高的流动性、易浸性以及混合料的适用性，即在一定条件下可以控制混合料的浇注时间。

环氧树脂浇注新型矿用隔爆型干式变压器摘要：近年来，随着工业对煤矿等资源需求的不断上升，煤炭行业获得发展。

但是，在煤矿开采爆破过程中，由于受到各种因素的影响，导致煤矿事故时有发生，这不仅会关系到煤矿开采工作的开展，更会关系到开采人员的生命安全。

为了煤矿爆破工作的安全，保证人们的生命安全，一些新型矿用隔爆型干式变压器应运而生。

本文就环氧树脂浇注新型矿用隔爆型干式变压器进行探讨，在介绍其技术和特点的基础上，介绍了为保证其质量，需要经过的试验，以供参考。

关键词：环氧树脂浇注；新型矿用；隔爆型干式变压器近年来，随着煤矿事故的发生，为了保证煤矿开采人员的安全，传统的矿用隔爆型干式变压器在供电方面缺乏安全性、可靠性，已经不能适应现在煤矿开采的需要。

为了煤矿开采工作的顺利开展，相关人员研发了环氧树脂浇注新型矿用隔爆型干式变压器，该矿用隔爆型干式变压器引入了德国 HTT 环氧树脂真空浇注技术，使得其在煤矿爆破方面有了重大的进展，不仅提高爆破的安全性、可靠性，还能在节约能耗方面有重大进展。

一、环氧树脂浇注矿用隔爆型干式变压器的主要构成部分1.1高、低压绕组环氧树脂浇注矿用隔爆型干式变压器绕组采用了环氧树脂薄绝缘带填料真空浇注技术，并分为高、低压绕组。

这些绕组都使用 H 级绝缘优质无氧铜导线进行相应的绕制。

为了保证绕组的绝缘性，低压绕组采用了相关的绝缘复合材料，并在内部设置了气道。

而箔式绕制的低压绕组经过真空浇注固化以后，可以形成一些整体。

而高压绕组则是采用分段圆筒式结构。

为了保证变压器的性能，相关工作人员尽可能使层间的电压变小。

高压绕组主要是在真空情况下，用带填料树脂进行浇注，绕组由导线烧制而成，层间及段间用玻璃丝网格及玻璃丝毛毡进行相应的填充，从而避免内部出现浇注空穴。

1.2铁心在环氧树脂浇注矿用隔爆型干式变压器的组成中，铁心发挥着关键作用，也是其重要的组成部分。

许多铁心片进行叠加，且用进口乔格线进行横剪，要保证叠片对的角度为 45°全斜，在保证上述条件后，再进行接缝。
