五层钢结构宾馆建筑图结构图计算书第一章方案设计论述一．建筑方案论述1．设计依据：《钢结构设计规范》 GB5007-2002《建筑设计防火规范》GBJ16-87(2001版)《建筑设计资料集》《民用建筑设计资料集》2．设计说明1.1 本建筑为####市####宾馆，位于###市#####区。
共五层，在设计过程中我始终贯彻了在适用，安全，经济的基础上尽量美观的原则，考虑到宾馆的商业用途，该宾馆还应当在一定的程度上体现豪华和气派。
1.2 为减少室外道路交通的噪音影响，位置尽量往远离道路的方向取。
室外设停车场和圆林景观，3．建筑使用要求2.1 客房包括四人间，三人间和高级套间。
三人间自带卫生间，高级套间分主卧和次卧，主卧自带卫生间，客厅外设另一卫生间。
每层设公用卫生间及盥洗室2.2 附属设施：接待室会客室办公室服务台餐厅小买部理发室存储室开水间电话总机配电室小会议室大会议室仓库休息室等4. 房间布置4.1底层为宾馆经营办公区，考虑底层人员各种走动的噪声影响，客房设在2-5层，每层设服务人员工作休息室一间。
4.2.考虑小卖部，理发室及餐厅的对外营业要求，将其设置在底层。
5.交通设施：垂直交通：为满足防火要求设两个双跑楼梯，同时考虑宾馆的特殊要求设置两部电梯水平交通：设置内廊，根据走廊的长度和采光要求，采用两端和中间采光电梯和楼梯紧挨，以此形成较大面积的中央过厅6．装饰：外墙，楼面及室内地面均用大理石装饰。
其他室内装饰根据不同的使用要求做二次装饰设计。
二结构方案论述1. 采用钢框架-支撑结构，柱采用HW工字型钢，梁采用HM工字型钢2．横向跨为三跨，分别为6m 6m 9m跨，纵向为13跨，每跨均为4.8m，次梁拼接在横向主梁上，每3m一次梁，板为双向板。
3. 支撑：在A轴和D轴的5-6跨和9-10跨各设置十字交叉柔性支撑，支撑杆件用双角钢，焊缝连接。
4. 基础：由于工程所在地的地质良好，采用柱下独立浅基础方案设计。
宾馆结构计算书毕业论文1 设计资料（1）工程名称：宾馆设计。
（2） 结构形式：现浇钢筋混凝土框架结构，柱网尺寸为7.8m ×6.3m 。
（3） 工程概况：建筑层数5层（裙房3层），首层3.6m ，其它层3m 。
室外高差450mm ，女儿墙高1200mm ，建筑高度18.6m ，建筑面积3342.8m 2。
（4）气象条件：地区基本雪压 200.5kN/m S =，基本风压200.55kN/m W =。
冬季室外平均最低气温-26℃，全年主导风向为东南风。
（5） 抗震设防烈度：七度设防。
建筑场地类别为Ⅱ类。
（6） 材料选用：钢筋：梁、柱中的纵向钢筋采用HRB335，板中钢筋和箍筋采用HPB235；基础中除分布钢筋和箍筋采用HPB235外，其余钢筋采用HRB335。
混凝土： C25，（2211.9N/mm , 1.27N/mm c t f f ==）C30，（2214.3N/mm , 1.43N/mm c t f f ==）墙体：采用加气混凝土砌块，重度γ=5.5 kN/m 3； 木门：实木门，防火门。
γ=0.2kN/m 3 窗：铝合金窗，γ=0.35 kN/m 3 ；（7） 墙体厚度：医务室和卫生间的隔墙厚120mm ，其余墙厚为240mm 。
2 梁、柱截面尺寸估算2.1 梁截面尺寸估算框架梁截面高度11(~)1612h l =，截面宽度11(~)32b h =，本结构中取：主梁： b=250mm h=600mm 次梁： b=200mm h=500mm2.2 柱截面尺寸估算框架柱的截面尺寸11~1218c i b H ⎛⎫= ⎪⎝⎭，()12c c h b =，i H 为第i 层层高。
本结构中首层高为3.6m ，故c b =（200~300）mm 。
框架柱截面尺寸还应根据公式[]c cNA f μ≥N 估算。
式中：()1.1~1.2v N N =，v N =负荷面积×（12~14） kN/ m 2×层数，[]μN 为轴压比，可根据规查出。
毕业设计学生姓名：王小波学号： 091401322学院：建筑工程学院专业：土木工程题目：衡水市某框架宾馆设计指导教师：刘卫然董洁评阅教师：2013年 6 月目录1 引言 (1)2 结构选型和布置 (2)2.1 结构选型 (2)2.2 结构布置 (2)2.3 初估截面尺寸 (2)2.3.1 估算依据 (2)2.3.2 梁截面尺寸估算依据 (2)2.3.3 柱截面尺寸估算依据 (4)3 框架计算简图 (4)3.1 计算简图说明 (4)3.2 框架梁柱截面特征 (5)3.3 框架梁柱的线刚度计算 (5)3.3.1 柱子计算 (5)3.3.2 梁计算 (6)3.3.3 相对线刚度计算 (6)3.4 框架柱侧移刚度计算 (8)4 荷载计算 (9)4.1 恒载标准值计算 (9)4.1.1 不上人屋面恒载（屋1：倒置式屋面） (9)4.1.2 楼面横载 (9)4.1.3 梁、柱自重 (10)4.1.4 墙体自重（加气混凝土砌块） (10)4.2 活荷载标准值计算 (11)4.2.1 屋面及楼面活载标准值 (11)4.2.2 屋面雪荷载标准值 (11)4.3.1 突出屋面电梯间 (12)4.3.2 首层 (12)4.3.3 二、三、四层 (13)4.3.4 顶层 (13)4.3.5 各层重力荷载代表值 (13)5 水平地震作用 (15)5.1 横向自振周期计算 (15)5.2 水平地震作用及楼层地震剪力 (15)5.3 水平地震作用下的位移验算 (18)5.4 楼层最小地震剪力的验算 (18)5.5 水平地震作用下框架内力计算 (19)5.5.1 取横向一榀框架，采用D值法即改进反弯点法进行计算 (19)5.5.2 弯矩计算 (20)5.6 地震作用下框架梁端剪力和柱轴力计算 (21)6 竖向荷载作用下框架的内力分析 (23)6.1 计算方法和荷载传递路线 (23)6.1.1 计算方法（采用弯矩二次分配法） (23)6.2 竖向荷载计算 (24)6.2.1 D-C(B-A)轴间框架梁 (24)6.2.2 B-C轴间框架梁 (25)6.3 框架计算简图 (26)6.4 梁固端弯矩 (26)6.5 框架节点分配系数 (26)6.6 恒、活载产生弯矩的分配与传递 (27)6.7 弯矩的调幅 (34)6.8 恒、活载作用下梁端剪力计算 (35)6.9 恒、活载作用下柱轴力计算 (38)6.9.1 恒载作用下的柱的轴力 (38)6.9.2 活载作用下柱的轴力 (41)7.1 框架梁内力组合 (42)7.1.1 基本组合公式 (42)7.1.2 框架梁内力组合表 (43)7.2 框架柱内力组合 (45)7.2.1 框架柱内力组合表 (46)8 框架结构配筋计算 (48)8.1 框架梁配筋 (48)8.1.1 截面尺寸 (48)8.1.2 材料强度 (49)8.1.3 最小配筋率 (49)8.1.4 纵向受力钢筋配筋面积 (49)8.2 计算公式 (49)8.2.1 正截面抗弯 (49)8.3 框架梁抗弯计算 (50)8.4 框架梁抗剪计算 (55)8.5 框架柱配筋计算 (56)8.5.1 截面尺寸 (56)8.5.2 材料强度 (56)8.5.3 框架柱弯矩和剪力调整（强柱弱梁） (57)8.5.4 边柱节点 (57)8.6 框架柱受压计算 (58)8.6.1 计算公式： (58)8.7 一层A、D轴柱 (59)8.7.1 轴压比验算 (59)8.7.2 截面尺寸复合 (59)8.7.3 正截面受弯承载力计算（对称配筋） (59)8.7.4 垂直于弯矩作用平面的受压承载力计算 (60)8.7.5 裂缝宽度验算 (60)8.8 一层B、C柱 (60)8.8.2 截面尺寸复核 (60)8.8.3 正截面受弯承载力计算（对称配筋） (61)8.8.4 垂直于弯矩作用平面的受压承载力计算 (61)8.8.5 裂缝宽度验算 (61)8.9 二层A、D轴柱 (62)8.9.1 轴压比验算 (62)8.9.2 截面尺寸复合 (62)8.9.3 正截面受弯承载力计算（对称配筋） (62)8.9.4 垂直于弯矩作用平面的受压承载力计算 (63)8.9.5 裂缝宽度验算 (63)8.10 二层B、C轴柱 (63)8.10.1 轴压比验算 (63)8.10.3 正截面受弯承载力计算（对称配筋） (63)8.10.4 垂直于弯矩作用平面的受压承载力计算 (64)8.10.5 裂缝宽度验算 (64)8.11 框架柱抗剪计算 (64)9 现浇板配筋计算 (66)9.1 板荷载计算 (66)9.2 板配筋计算 (66)10 板式楼梯设计 (67)10.1 楼梯板设计 (67)10.1.1 荷载计算 (67)10.1.2 截面设计 (68)10.2 平台板设计 (68)10.2.1 荷载计算 (68)10.2.2 截面设计 (68)10.3 平台梁设计 (69)10.3.1 荷载计算 (69)10.3.2 配筋计算 (69)致谢 (71)参考文献 (72)1 引言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

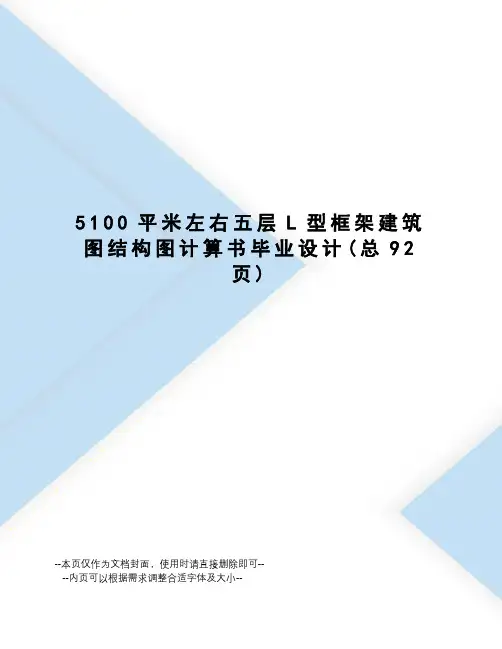

5100平米左右五层L型框架建筑图结构图计算书毕业设计(总92页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录1 结构设计说明工程概况 (5)结构设计方案及布置 (5)变形缝的设置 (6)构件初估 (6)柱截面尺寸的确定 (6)梁尺寸确定 (6)楼板厚度 (6)基本假定与计算简图 (7)基本假定 (7)计算简图 (7)荷载计算 (7)侧移计算及控制 (8)内力计算及组合 (8)竖向荷载下的内力计算 (8)水平荷载下的计算 (8)内力组合 (8)基础设计 (9)施工材料 (9)施工要求及其他设计说明 (10)2 设计计算书 (10)设计资料 (10)结构布置及计算简图 (11)荷载计算 (14)恒载标准值计算 (14)活荷载标准值计算 (16)竖向荷载下框架受荷总图 (16)重力荷载代表值计算 (23)地震作用计算 (25)横向框架侧移刚度计算 (25)横向自振周期计算 (28)横向水平地震力计算 (29) (31)水平地震作用下的位移验算 (31)水平地震作用下框架内力计算 (32)竖向荷载作用框架内力计算 (37)梁柱端的弯矩计算 (40)梁端剪力和轴力计算 (51)风荷载计算 (54)内力组合 (55)2．8截面设计 (59)框架梁的配筋计算（仅以一层梁为例说明计算过程） (59)框架柱配筋计算 (62)2．8．3节点设计 (66)楼板设计 (67)B，D区格板的计算 (67)第一,设计荷载 (67)恒载： (67)第四,截面设计 (70)A, C单向板计算: (71)楼梯设计 (72)踏步板计算 (73)斜梁设计 (74)平台板设计 (76)平台梁的设计 (77)基础设计 (81)2．11．1 独立基础设计 (81)b) 基底尺寸的确定 (82)C) 确定基础高度 (83)d) 基底配筋 (86)2．11．2 联合基础设计 (89)纵向连续梁设计 (94)荷载计算 (94)计算简图 (95)内力计算 (96)配筋计算 (97)目录工程概况建筑层数主体5层，底层层高，其它层高，阶梯教室底层层高，其它层高，室内外高差450mm，女儿墙高1450mm，建筑高度，建筑面积约5100m2。

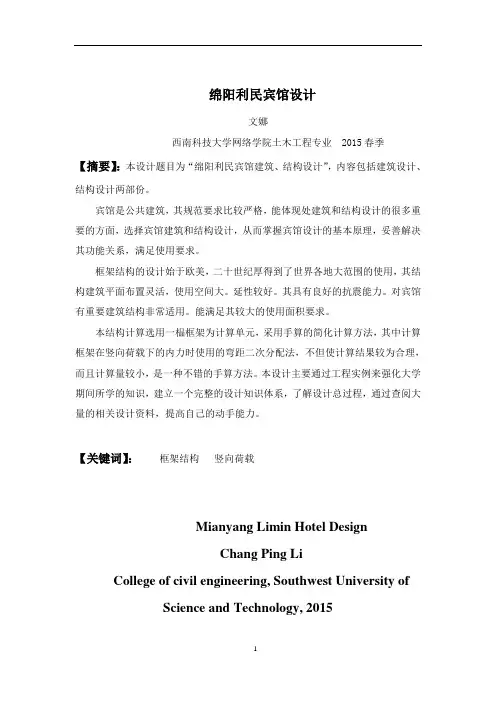

绵阳利民宾馆设计文娜西南科技大学网络学院土木工程专业 2015春季【摘要】：本设计题目为“绵阳利民宾馆建筑、结构设计”，内容包括建筑设计、结构设计两部份。
宾馆是公共建筑，其规范要求比较严格，能体现处建筑和结构设计的很多重要的方面，选择宾馆建筑和结构设计，从而掌握宾馆设计的基本原理，妥善解决其功能关系，满足使用要求。
框架结构的设计始于欧美，二十世纪厚得到了世界各地大范围的使用，其结构建筑平面布置灵活，使用空间大。
延性较好。
其具有良好的抗震能力。
对宾馆有重要建筑结构非常适用。
能满足其较大的使用面积要求。
本结构计算选用一榀框架为计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距二次分配法，不但使计算结果较为合理，而且计算量较小，是一种不错的手算方法。
本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。
【关键词】：框架结构竖向荷载Mianyang Limin Hotel DesignChang Ping LiCollege of civil engineering, Southwest University ofScience and Technology, 2015【Abstract】: This design topic is "Mianyang Limin hotel building, structural design", including the architectural design, structural design of two parts.The hotel is a public building, the more stringent requirements, can reflect many architectural and structural design of the important aspects of choice of hotel building design and structure design, so as to grasp the basic principle of hotel design, solve its function, to meet the userequirements.The design of frame structure began in Europe and America. In twentieth Century, it has been widely used all over the world. Its structure is flexible and the use of space is large. Good ductility. It has good seismic capacity. It is very important for the hotel to have important buildingstructure. It can meet the requirement of large area.The structure calculation chooses investigated.one is calculated by using the calculation method of the simplified calculation, the calculation of internal forces of frame under vertical load when the bending moment two methods of distribution, not only make the result more reasonable, and small amount of calculation, is a good hand calculationmethod. This design is mainly through engineering examples to strengthen college of knowledge, the establishment of a complete system of design knowledge, understand the design process, through access to relevant design data, to improvetheir practical ability.【Key words】: vertical load of frame structure目录一、设计基本资料 (6)1.l 初步设计资料 (6)1.1.1工程名称 (6)1.1.2工程概况 (6)1.1.3温度 (6)1.1.5年降雨量 (6)1.1.6建筑标准 (6)1.1.7水文资料 (6)1.1.8地质条件 (6)1.1.9材料使用 (6)1.2 结构选型 (7)1.2.1结构体系选型 (7)1.2.2屋面结构 (7)1.2.3楼面结构 (7)1.2.4楼梯结构 (7)二、结构布置及计算简图 (7)2.1 结构布置及梁,柱截面尺寸的初选 (7)2.1.1梁柱截面尺寸初选 (7)2.1.2 结构布置 (9)2.2框架结构的计算简图 (10)三、重力荷载代表值的计算 (11)3.1荷载计算 (11)3.1.1屋面及楼面恒荷载计算 (11)3.1.2．屋面及楼面活荷载计算 (12)3.1.3．梁，柱，墙，门窗重力荷载的计算 (12)四、框架侧移刚度的计算横向框架梁柱的线刚度计算 (15)4.1框架梁柱的线刚度计算 (15)4.1.1 框架梁柱的线刚度计算 (15)4.1.2. 梁柱的线平均刚度比 (16)五、横向水平作用下荷载作用下框架内力和侧移计算 (18)5.1 水平地震作用下结构各层的总重力荷载代表值计算 (18)5.1.1.墙自重 (18)5.1.2 梁，柱，墙，板，门窗重力荷载标准值汇总 (21)5.1.3 集中于各楼层标高处的重力荷载代表值Gi (23)5.2 水平地震作用下框架内力合侧移的计算 (25)5.2.1横向自振周期 (25)5.2.2.水平地震作用下框架内力计算 (29)5.3横向风荷载作用下框架结构内力和侧移的计算 (35)5.3.1 风荷载标准值/设计值计算 (35)5.3.2柱的侧移刚度 (36)5.4 荷载作用下的侧移验算 (37)5.5 风荷载作用下框架柱剪力和柱端弯矩设计值 (37)5.6 荷载作用下框梁柱剪力和柱柱轴力设计值 (38)六、参考文献 (39)一、设计基本资料1.l 初步设计资料1.1.1工程名称绵阳利民宾馆1.1.2工程概况建筑面积5322.24㎡，建筑总高为23.2m,主体大楼为六层，室内外高差为0.45m.1.1.3温度冬季取暖室外计算温度-8℃，夏季通风室外计算温度32℃，最热月平均气温28℃，最冷月平均气温-0.8℃。

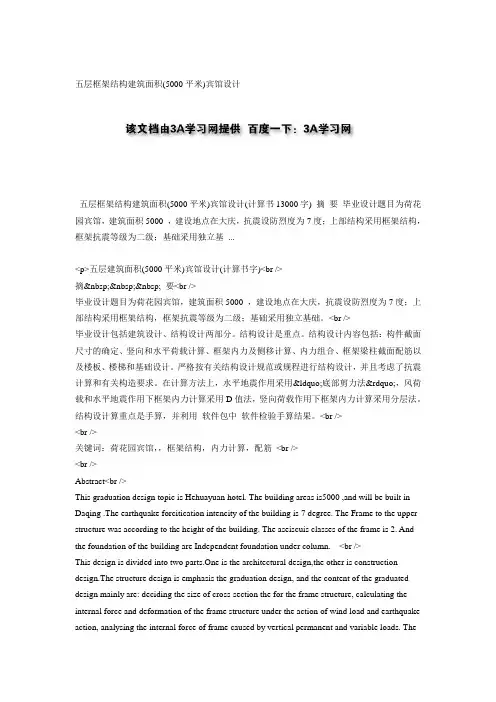

五层框架结构建筑面积(5000平米)宾馆设计五层框架结构建筑面积(5000平米)宾馆设计(计算书13000字) 摘要毕业设计题目为荷花园宾馆，建筑面积5000 ，建设地点在大庆，抗震设防烈度为7度；上部结构采用框架结构，框架抗震等级为二级；基础采用独立基...<p>五层建筑面积(5000平米)宾馆设计(计算书字)<br />摘 要<br />毕业设计题目为荷花园宾馆，建筑面积5000 ，建设地点在大庆，抗震设防烈度为7度；上部结构采用框架结构，框架抗震等级为二级；基础采用独立基础。
<br />毕业设计包括建筑设计、结构设计两部分。
结构设计是重点。
结构设计内容包括：构件截面尺寸的确定、竖向和水平荷载计算、框架内力及侧移计算、内力组合、框架梁柱截面配筋以及楼板、楼梯和基础设计。
严格按有关结构设计规范或规程进行结构设计，并且考虑了抗震计算和有关构造要求。
在计算方法上，水平地震作用采用“底部剪力法”，风荷载和水平地震作用下框架内力计算采用D值法，竖向荷载作用下框架内力计算采用分层法。
结构设计算重点是手算，并利用软件包中软件检验手算结果。
<br /><br />关键词：荷花园宾馆，，框架结构，内力计算，配筋<br /><br />Abstract<br />This graduation design topic is Hehuayuan hotel. The building areas is5000 ,and will be built in Daqing .The earthquake forcitication intencity of the building is 7 degree. The Frame to the upper structure was according to the height of the building. The aseiscuis classes of the frame is 2. And the foundation of the building are Independent foundation under column. <br />This design is divided into two parts.One is the architectural design,the other is construction design.The structure design is emphasis the graduation design, and the content of the graduated design mainly are: deciding the size of cross-section the for the frame structure, calculating the internal force and deformation of the frame structure under the action of wind load and earthquake action, analysing the internal force of frame caused by vertical permanent and variable loads. The“Equivalent base shear method” to calculate horizontal earthquake action is adopted and the “D value method” is used to calculate internal force caused by horizontal earthquake and wind loads,and the “separated floor method” is adpoted to calculate internal force of the frame structure under the action of vertical load. The point of structions calculation in this graduation design is artificial calculation, results of artificial calculations is checked with Satwe Software in PKPM.<br /><br />Key words：Hehuayuan hotel, concrete,Frame structure, calculation for internal force, reinforcement<br /><br />工程概况<br />拟建5层宾馆,建筑面积5000m2,拟建房屋所在地的设防地震参数。
前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本毕业设计题目为《常德市宏伟银行综合楼设计》，在毕业设计前期，我温习了《结构力学》、《混凝土结构设计》、《混凝土结构设计原理》、《基础工程》等课本知识，并借阅和购买了《建筑结构设计规范》、《混凝土结构设计规范》、《荷载规范》以及《抗震设计规范》等相关最近规范。
在毕业设计中，我通过所学的基本理论、专业知识和基本技能进行建筑、结构设计,在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审阅和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的几个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。
巩固了专业知识、提高了综合分析、解决问题的能力。
在绘图时熟练掌握了AutoCAD,天正建筑软件，从不同方面达到了毕业设计的目的与要求。
在设计和计算中要结合各种规范，数据的处理繁多，由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
2011年 5月10日摘要本设计是位于湖南常德市区的宾馆，建筑总长43.2米，总宽15.0米，建筑主体高度19.5m，建筑层数为六，第一层层高4.5m，二至五层均为3.6m,建筑物占地面积648㎡，总建筑面积约为3240㎡左右。
设计根据场地地质条件确定建筑和结构方案，设计各种恒载、活载及框架内力，同时根据内力组合设计梁柱的配筋。
此外，还进行了楼梯、双向板和基础的选择和计算。
结构必须能够承受所有荷载而不至于部分破坏和倒塌，在保证所有框架梁和柱静力平衡的前提下采用不同的调整系数调整弯矩的计算方法，使得梁柱的各控制截面弯矩分布更加均衡，更加接近于实际，从而使得框架结构设计更安全和合理。
本框架为7度抗震设计，先进行了层间荷载代表值的计算，接着利用顶点位移法求出自震周期，进而按D值法计算水平地震作用大小，进而求出在水平作用下的结构内力（弯矩、剪力、轴力）。
第一章方案设计论述
一．建筑方案论述
1．设计依据：《钢结构设计规范》 GB5007-2002
《建筑设计防火规范》GBJ16-87(2001版)
《建筑设计资料集》
《民用建筑设计资料集》
2．设计说明
1.1 本建筑为沈阳市嘉禾宾馆，位于沈阳市东陵区。
共五层，在设计过程中我
始终贯彻了在适用，安全，经济的基础上尽量美观的原则，考虑到宾馆的商
业用途，该宾馆还应当在一定的程度上体现豪华和气派。
1.2 为减少室外道路交通的噪音影响，位置尽量往远离道路的方向取。
室外设停
车场和圆林景观，
3．建筑使用要求
2.1 客房包括四人间，三人间和高级套间。
三人间自带卫生间，高级套间分
主卧和次卧，主卧自带卫生间，客厅外设另一卫生间。
每层设公用卫生间及
盥洗室
2.2 附属设施：接待室会客室办公室服务台餐厅小买部理发室存储室开
水间电话总机配电室小会议室大会议室仓库休息室等4. 房间布置
4.1底层为宾馆经营办公区，考虑底层人员各种走动的噪声影响，客房设在2-5层，
每层设服务人员工作休息室一间。
4.2.考虑小卖部，理发室及餐厅的对外营业要求，将其设置在底层。
5.交通设施：垂直交通：为满足防火要求设两个双跑楼梯，同时考虑宾馆的特殊要求设
置两部电梯
水平交通：设置内廊，根据走廊的长度和采光要求，采用两端和中间采光
电梯和楼梯紧挨，以此形成较大面积的中央过厅
6．装饰：外墙，楼面及室内地面均用大理石装饰。
其他室内装饰根据不同的使用要求做二次装饰设计。
二结构方案论述
1. 采用钢框架-支撑结构，柱采用HW工字型钢，梁采用HM工字型钢
2．横向跨为三跨，分别为6m 6m 9m跨，纵向为13跨，每跨均为4.8m，次梁拼接在横向主梁上，每3m一次梁，板为双向板。
3. 支撑：在A轴和D轴的5-6跨和9-10跨各设置十字交叉柔性支撑，支撑杆件用双角
钢，焊缝连接。
4. 基础：由于工程所在地的地质良好，采用柱下独立浅基础方案设计。
5．屋面：不上人屋面，采用柔性卷材防水，苯板保温。
6．墙体：考虑北方冬天天气寒冷，保温采暖要求及宾馆商业建筑的居住、办公要求。
应当采用保温性能好，隔声效果好的墙体，所以我选择水泥空心砌块300×250×160 做为墙体材料。
第二章结构方案设计
一．设计依据
1.建筑工程专业（本科）2005年毕业设计任务书。
2.国家现行标准、规范。
《建筑结构荷载规范》(GB50009-2001)
《混凝土结构设计规范》(GB50010-2002)
《建筑地基基础设计规范》(GBJ50007-2002)
《建筑抗震设计规范》(GB50011-2001)
《钢结构设计规范》（GBJ50017-2003）
二．设计规模
1．本设计为中等规模宾馆。
总建筑面积：6800m2。
2．共5层，底层层高4.2 m，其余各层层高3.9m，室内外高差：0.45m。
三．结构方案
1采用钢框架——支撑结构体系方案。
2楼板采用压型钢板钢筋混凝土结构。
楼梯为混凝土楼梯。
3室内一层地面标高为±0.00。
四．建筑技术条件
1.设计基准期50年。
2.基本风压0.50kN/m2 ，基本雪压为0.4kN/m2
3.工程地质条件：
抗震设防烈度为7度，设计基本加速度为0.1m/s2，Ⅱ类场地。
建筑地点冰冻深
度-1.20m。
地质情况见表1。
建筑地层一览表表1
注：1.地下稳定水位距地表-8米，表中给定土层深度由自然地坪算起。
五．主要建筑结构做法
1．屋面：不上人屋面。
a.防水层：二毡三油
b.20mm厚1:3水泥沙浆找平层。
c.80mm厚苯板保温板。
d.焦渣找坡（最薄处30mm厚，最厚处150mm）。
e.100mm压型钢板混凝土组合结构层。
f .轻钢龙骨吊顶。
2．楼面：
a．20mm大理石面层。
b．5mm1:1水泥沙浆结合层
c．20mm1：3干硬性水泥沙浆找平层
d．100mm厚压型钢板混凝土组合结构层。
e轻钢龙骨吊顶。
3．门窗：门为实木门；窗为塑钢玻璃窗。
4．墙体：
a．外墙为300mm厚水泥空心砖墙，外水泥砂浆抹面10mm厚，大理石饰面20mm，内抹灰20mm厚刮大白；
b．内墙为160mm厚水泥空心砖墙，内外混合砂浆抹面各20厚，室内刮大白，卫生间采用C型轻钢龙骨隔墙
5．基础：柱下独立基础。
基础底面标高边柱-2.55，中柱-2.65基础高均为1.2m
六．材料选用
1．钢材：所有构件均采用Q235－BF。
2. 混凝土：所有用混凝土处混凝土强度等级均为C25，钢筋为Ⅰ级。
七．主要参数及结构计算方法
1．根据其使用功能的重要性，该建筑抗震设防类别为丙类：地震作用计算及抗震措施均按设防烈度考虑。
2．总高度不超过40m，平立面规则，质量分布及刚度变化均匀，且质量、刚度分布较均匀，故采用底部剪力法计算水平地震作用。
3．采用修正反弯点法（D值法）计算水平地震作用下的框架内力。
4．采用弯矩二次分配法，计算竖向荷载作用下内力。
八．计算简图
柱网布置及计算单元
九．初选结构构件尺寸
1, 钢框架－支撑结构按每平米5－8kN/m2计算竖向荷载，长细比λ＝80－100，此处取7kN/m2，则：
A,D轴一层竖向荷载标准值N＝7×9.0×4.8/2×5＝756kN，设计值取N＝1.3×756＝982.8kN2.475。
长细比λ＝80 (取较小刚度平面即Y轴，因有支撑，则计算长度系数μ=1)，按b类截面查得φ＝0.688，则所需要面积A≥N/（φf）＝982800/(0.688х215)＝6644.13mm2，考虑弯矩及倾覆压力作用的影响取（1.3-1.5）A＝8637.37mm2，回转半径i
＝5700/80＝71.25mm。
y
1－2层选择H350×300×12×19，2,3层选择H300×300×10×15。
4,5层选择H300×250×10×12
B,C轴一层竖向荷载表标准值N＝7×4.8×（6＋9）/2×5＝1260.6kN，设计值取N ＝1.3×1260.6 ＝1638kN 。
长细比λ＝80 (取较小刚度平面即Y轴，因有支撑，则计算长度系数μ=1)，按b类截面查得φ＝0.688，则所需要面积A≥N/（φf）＝1638000/0.688/215＝11073.55mm2，考虑弯矩作用影响取（1.3-1.5）A＝1.3×11073.55mm2＝14395.62 mm2，回转半径i
y
＝5700/80＝71.25mm。
1－2层选择394×398×11×18，2,3层选择H350×350×12×19,4,5层选择350×300×12×19.
2．梁截面：按钢与混凝土组合截面考虑
长横向框架梁高L/（18～20）＝9000/20＝450mm，
短横向框架梁高L/(18~20)=6000/20=300mm
纵向框架梁L/（18～20）＝4800/20＝240mm ，
柱、梁选用见下表；压型钢板：YX70－200－600（V200），板厚1mm，有效截面惯性
矩I
ef ＝100.64cm4/m,有效截面抵抗矩W
ef
＝27.37cm3/m，自重0.135KN/m2。
H型钢截面特性。
