pelco协议设置预置点问题

高速球设置高速球的设置主要包括协议的选择和消息的发送。

高速球的型号是：TMD－SCS18DN使用的协议有：BO1，ALEC，PELCO－9600，PELCO－4800，PELCO－2400，AO1，SANTACH1650,PEARMAIN,KONY19.2KB KONY20.832,HD600,LILIN,KALATEL,VCL,TOTA,WJ-FS616,PHILIPS,AD.厂家设置的是PELCO-2400.该协议的具体内容如下：PELCO-D协议一般用于矩阵和其它设备之间的通信。

它的格式如下：所有的值都是用的 16进制表示。

同步字通常都是 $FF。

地址码是指与矩阵通信的那台设备的逻辑地址，可以在设备中设置。

命令字 1和命令字2设置如下：Sence码与Bit4和Bit3有关。

在Bit4和Bit3为1的情况下，如果Sence码为1，则命令就是自动扫描和和摄像机打开；如果Sence 码为0，则命令就是手动扫描和摄像机关闭。

当然如果Bit4或Bit3为0的话那命令就无效了。

数据1表示镜头左右平移的速度，数值从$00(停止)到$3F(高速)，另外还有一个值是$FF，表示最高速。

数据2表示镜头上下移动的速度，数值从$00(停止)到$3F(最高速)。

校验码是指Byte2到Byte6这5个数的和(若超过255则除以256然后取余数)。

PELCO-P协议PELCO-P协议一般采用RS-485传输，波特率为4800，1位起始位和停止位，8位数据位，无校验。

其格式如下：起始码是固定值$A0。

地址码是设备的逻辑地址，可由接收设备上的DIP开关来设定。

数据位1到4的意义如下：停止码是固定值 $AF 。

校验码是 Byte2 到 Byte6 这 5 个数的异或值(XOR)。

地址码是从 0编起的，所以地址码$00表示第一台设备。

PELCO-D和PELCO-P协议另有一些特殊命令，可对设备进行一些高级控制，EXTENDED COMMANDS：In addition to the “PTZ” commands shown above, there are control commands that allow you access to the more advanced features of some equipment. The response to one of these commands is four bytes long. The first byte is the synchronization character (FF), the second byte is the receiver address, the third byte contains the alarm information and the fourth byteis the check sum.PTZ命令控制说明：⒈当控制云台水平、上下方向动作或“IRIS”、“FOCUS”、“ZOOM”时需要使相应的控制位为“1”，不用控制的相应位置为“0”⒉当需要云台PAN/TILT两方向同时动作时，只需将PAN/TILT的相应控制位置“1”即可，PAN/TILT 的速度控制由WORD5/WORD6决定⒊将WORD3、WORD4的所有位置为“0”可以停止云台的动作5、扩充命令。

控制协议1、通令参数：标准速率为4800bps,无校验， 8位数据位，1位停止位2、命令串格式：一个PTZ控制命令为7字节的十六进制代码，格式如下：同步字节为＄ＦＦ。

地址字节为受控制的PG解码器的十六进制地址，从1开始编号校验字节为Word2到Word 6的检验和（CheckSum）校验码 = MOD[（字节2 + 字节3 + 字节4 + 字节5 + 字节6）/100H] Command 1 and C ommand 2 如下：注：云台自动由Command １的Bit 7和Bit ４控制：为＄９０时云台自动开。

Data1(Word5)数据码1控制水平方向速度00-3FHData2(Word6)数据码2控制垂直方向速度00-3FH。

注：停止命令停止当前云台及镜头的动作，其Word３到Word6全为０。

辅助继电器开关命令也为７字节长度，其Word 1、Word２、Word ７同上，控制线连接方式：A 485+B 485-TX+ 485+TX- 485-解码器控制代码示例若非特意注明，控制１号解码器为例一、云台动作命令上：（按下）FF 01 00 08 00 2F 38 （弹起）FF 01 00 00 00 00 01２号上：（按下）FF 02 00 08 00 2F 39 （弹起）FF 02 00 00 00 00 02下：（按下）FF 01 00 10 00 2F 40 （弹起）FF 01 00 00 00 00 01左：（按下）FF 01 00 04 2F 00 34 （弹起）FF 01 00 00 00 00 01右：（按下）FF 01 00 02 2F 00 32 （弹起）FF 01 00 00 00 00 01自动：（开）FF 01 90 00 00 00 91 （关） FF 01 00 00 00 00 01二、镜头控制命令光圈：开（按下）FF 01 02 00 00 00 03 （弹起）FF 01 00 00 00 00 01关（按下）FF 01 04 00 00 00 05 （弹起）FF 01 00 00 00 00 01变倍：小（按下）FF 01 00 20 00 00 21 （弹起）FF 01 00 00 00 00 01大（按下）FF 01 00 40 00 00 41 （弹起）FF 01 00 00 00 00 01聚焦：近（按下）FF 01 01 00 00 00 02 （弹起）FF 01 00 00 00 00 01远（按下）FF 01 00 80 00 00 81 （弹起）FF 01 00 00 00 00 01三、辅助继电器控制命令AU×1：（断开）FF 01 00 0B 00 01 0D （闭合）FF 01 00 09 00 01 0B AU×2：（断开）FF 01 00 0B 00 02 0E （闭合）FF 01 00 09 00 02 0C AU×3：（断开）FF 01 00 0B 00 03 0F （闭合）FF 01 00 09 00 03 0D AU×4：（断开）FF 01 00 0B 00 04 10 （闭合）FF 01 00 09 00 04 0E 说明：1、云台上下左右及镜头控制按钮弹起时必须发出停止命令。

PELCO D、P通讯协议一、PELCO协议介绍1、PELCO主控与前端解码器是通过RS422\RS485通信格式传输。

2、除PELCO原装设备支持RS422和RS485兼容接口，国内大部分厂家主控和接收设备仅支持RS485接口，RS485接口是半双工通信模式，即发送端发过去的控制命令，只管发出去，不管你收不收得到，有的厂家连续发，有的间隔发，总类很多。

停止命令往往发1、2条。

如PELCO\PANASONIC、三星等大厂做的通信接口，主控发出去命令，接收端收到命令返回SCK 命令给主控，叫回答命令，告知发送端我已收到命令，不用再发了，这就是RS422通信模式的一种用途。

3、PELCO协议内容包括云台控制命令、摄像机控制命令、辅助控制命令、预置位设置和调用命令。

注意：网上PELCO协议版本众多，建议看家选择英文版本，中文版本很多错误。

4、Pelco P protocol details are proprietary, non-public documents. In almost all cases, Pelco's publicly available ASCII, G, or D protocols can be used in place of Pelco P with the appropriate translator. Pelco Product Support technicians may be able to assist you in obtaining the use of these protocols for your application. ASCII, G, and D protocols can be obtained be filling out our online registration form located. For further assistance please contact Pelco Product Support at (800)298-9100 or (559)292-1981.二、PELCO-D协议数据格式：1位起始位、8位数据、1位停止位，无效验位。

PELCO协议一、背景PELCO协议是一种用于视频监控设备之间通信的标准协议。

它由PELCO公司开发，旨在提供一种统一的通信方式，使不同厂商生产的视频监控设备能够互相兼容和交互操作。

该协议已经成为视频监控行业中最为广泛使用的协议之一，被许多厂商和行业组织所采用。

二、目的本协议的目的是规范PELCO协议的标准格式，确保各厂商生产的视频监控设备之间能够正确地进行通信和交互操作。

通过统一的协议标准，可以提高视频监控设备的互操作性和兼容性，为用户提供更加便捷和高效的视频监控解决方案。

三、协议内容1. 协议版本PELCO协议的当前版本为V1.0。

2. 数据格式PELCO协议使用二进制数据格式进行通信。

数据包由起始字节、命令码、数据长度、数据内容和校验码组成。

起始字节：协议数据包的起始标识，固定为0xFF。

命令码：用于标识不同的命令操作，占据一个字节。

数据长度：用于标识数据内容的长度，占据一个字节。

数据内容：根据不同的命令操作而变化，占据长度不定的字节。

校验码：用于校验数据包的完整性，占据一个字节。

3. 命令操作PELCO协议定义了一系列的命令操作，用于控制和管理视频监控设备的功能。

以下是一些常用的命令操作：- 云台控制命令：用于控制云台的运动，包括上下左右移动、变焦、变倍等。

- 镜头控制命令：用于控制镜头的调节，包括焦距、光圈、聚焦等。

- 预置点命令：用于设置和调用预置点，可以将云台和镜头的位置和参数保存为预置点，方便快速定位。

- 巡航路径命令：用于设置和执行巡航路径，可以按照预先设定的路径自动巡航。

- 报警命令：用于处理设备的报警信息，包括接收和发送报警信号。

4. 数据传输PELCO协议使用串口进行数据传输，支持RS-232和RS-485等接口。

数据传输速率可根据实际需求进行设置，通常为9600bps。

5. 错误处理在数据传输和命令操作过程中，可能会出现错误情况。

PELCO协议定义了一套错误处理机制，包括错误码和错误回应。

控制协议1、通令参数：标准速率为4800bps,无校验，8位数据位，1位停止位2、命令串格式：同步字节为。

地址字节为受控制的PG解码器的十六进制地址，从1开始编号校验字节为Word2到Word 6的检验和(Checksum校验码=MOD[(字节2 + 字节3 + 字节4 + 字节5 + 字节6) /100H]Comma nd 1 and Comma nd 2 女口下：注：云台自动由的和控制：为时云台自动开。

Data1(Word5)数据码1控制水平方向速度00-3FHData2(Word6)数据码2控制垂直方向速度00-3FH。

注：停止命令停止当前云台及镜头的动作，其Word 3至U Word6全为0。

控制线连接方式：A 485+B 485-TX+ 485+TX- 485-解码器控制代码示例若非特意注明，控制1号解码器为例、镜头控制命令 光圈：开（按下）FF 01 02 00 00 00 03 （弹起） FF 01 00 00 00 00 01 关（按下） FF 01 04 00 00 00 05（弹起） FF 01 00 00 00 00 01 变倍：小（按下）FF 01 00 20 00 00 21（弹起） FF 01 00 00 00 00 01 大（按下） FF 01 00 40 00 00 41（弹起） FF 01 00 00 00 00 01 聚焦：近（按下）FF 01 01 00 00 00 02（弹起） FF 01 00 00 00 00 01 远（按下） FF 01 00 80 00 00 81（弹起） FF 01 00 00 00 00 01三、辅助继电器控制命令AU X 1 : （断开） FF 01 000B 00 010D （闭合） FF01 00 09 00 01 0BAU X 2: （断开） FF 01 00 0B 00 02 0E （闭合） FF 01 00 09 00 02 0CAU X 3： （断开） FF 01 00 0B 00 03 0F （闭合） FF 01 00 09 00 03 0DAU X 4： （断开） FF 01 00 0B 00 04 10 （闭合） FF 01 00 09 00 04 0E说明：1、 云台上下左右及镜头控制按钮弹起时必须发出停止命令。

PELCO协议一、协议介绍PELCO协议是一种用于视频监控系统的通信协议，旨在实现视频设备之间的互操作性和数据传输。

本协议定义了一套通信规则和命令格式，以确保不同厂商生产的视频设备可以相互通信和控制。

二、协议版本当前的PELCO协议版本为2.0，该版本是在之前版本的基础上进行了改进和优化。

本协议适用于支持串口通信的视频设备，如摄像机、云台和录像机等。

三、协议功能1. 云台控制：PELCO协议支持对云台进行控制，包括云台的方向控制（上、下、左、右）、变焦控制、聚焦控制和光圈控制等。

2. 预置位设置：用户可以通过PELCO协议设置云台的预置位，以便在需要时快速定位到指定位置。

3. 巡航路径设置：PELCO协议支持设置云台的巡航路径，可以按照预设的路径自动巡航。

4. 视频参数设置：用户可以通过PELCO协议设置视频设备的参数，如亮度、对比度、色彩等。

5. 报警触发：PELCO协议支持通过报警输入触发相应的动作，如自动转向某个预置位、自动录像等。

6. 视频数据传输：PELCO协议定义了视频数据传输的格式和方式，以保证视频设备之间的数据传输的稳定和可靠。

四、协议结构PELCO协议的命令格式如下：起始码 | 地址码 | 命令码 | 数据1 | 数据2 | 校验和1. 起始码：协议起始码是一个字节的固定值，用于标识一条协议的开始。

2. 地址码：地址码用于指定要控制的设备地址，通常是一个字节的值。

3. 命令码：命令码用于指定要执行的具体操作，如云台控制、参数设置等。

4. 数据1和数据2：数据1和数据2用于传递具体的参数或者数据，根据命令码的不同而有所变化。

5. 校验和：校验和用于校验协议的完整性，通常是通过对其他字段进行求和或异或运算得到的。

五、协议命令PELCO协议定义了一系列的命令码，用于执行不同的操作。

以下是一些常用的命令码示例：1. 云台控制命令：- 上：0x08- 下：0x10- 左：0x04- 右：0x02- 停止：0x002. 变焦控制命令：- 变焦放大：0x20- 变焦缩小：0x40- 停止：0x003. 预置位设置命令：- 设置预置位：0x03- 转到预置位：0x074. 巡航路径设置命令：- 设置巡航路径：0x06- 开始巡航：0x07- 停止巡航：0x005. 视频参数设置命令：- 设置亮度：0x0A- 设置对比度：0x0B- 设置色彩：0x0C六、协议应用PELCO协议广泛应用于视频监控系统中，为不同厂商的视频设备提供了一种标准的通信方式。

[推荐]快球控制常用协议--PELCO协议（含D协议和P协议）协议, PELCO, 字节, 波特, 快球D型控制协议1.云台和镜头控制命令数据格式：1位起始位、8位数据、1位停止位，无校验位。

波特率：2400B/S命令格式：字节1 字节2 字节3 字节4 字节5 字节6 字节7同步字节地址码指令码1 指令码2 数据码1 数据码2 校验码该协议中所有数值都为十六进制数,云台镜头控制命令在需保持动作时，需在1秒以内重复发码。

同步字节始终为FFH；地址码为摄像机的逻辑地址号，地址范围：00H - FFH；指令码的格式如下：BIT7 BIT6 BIT5 BIT4 BIT3 BIT2 BIT1 BIT0指令码1 0 0 0 Auto Scan 0 Iris Close Iris Open Focus Near指令码2 Focus Far Zoom Wide Zoom Tele Down Up Left Right 0（1）指令码1：BIT7，BIT6，BIT5，BIT3位始终为0；BIT4为自动扫描功能控制位（1/0：打开/关闭该功能）；BIT2光圈缩小（1有效）；BIT1光圈扩大（1有效）；BIT0近距离聚焦（1有效）；（2）指令码2：BIT7远距离聚焦（1有效）；BIT6和BIT5控制摄像机的变倍，BIT6远离物体（1有效），BIT5接近物体（1有效）；BIT4、BIT3、BIT2、BIT1分别控制下、上、左、右移动（1有效）；BIT0始终为0。

（3）数据码1控制水平方向速度00-3FH（4）数据码2控制垂直方向速度00-3FH（5）校验码 = MOD[（字节2 + 字节3 + 字节4 + 字节5 + 字节6）/100H]2.设置预置点命令和调用预置点命令:“D”型控制协议最多设置和调用64个预置点，且1-32号预置点的设置和调用命令与33-64号预置点的设置和调用命令不同。

(1)1-32号预置点设置和调用命令：设置预置点命令字节1 字节2 字节3 字节4 字节5 字节6 字节7同步字节地址码 00 03H 00 预置点号校验码调用预置点命令字节1 字节2 字节3 字节4 字节5 字节6 字节7同步字节地址码 00 07H 00 预置点号校验码(2)33-64号预置点的设置和调用命令设置预置点命令字节1 字节2 字节3 字节4 字节5 字节6 字节7同步字节地址码 02H FFH 预置点号 01H 校验码调用预置点命令字节1 字节2 字节3 字节4 字节5 字节6 字节7同步字节地址码 02H FFH 预置点号 00H 校验码例：在2号摄像机上先设置一个15号预置点，再调用这个预置点号，命令如下：设置预置点：FF 01 00 03 00 0F 13调用预置点：FF 01 00 07 00 0F 17在2号摄像机上设置一个40号预置点，再调用这个预置点号，命令如下：设置预置点：FF 01 02 FF 07 01 0A调用预置点：FF 01 02 FF 07 00 093.开始和停止自动扫描：在执行自动扫描命令前需先设置63号预置点和64号预置点，分别为自动扫描的左限位和右限位。

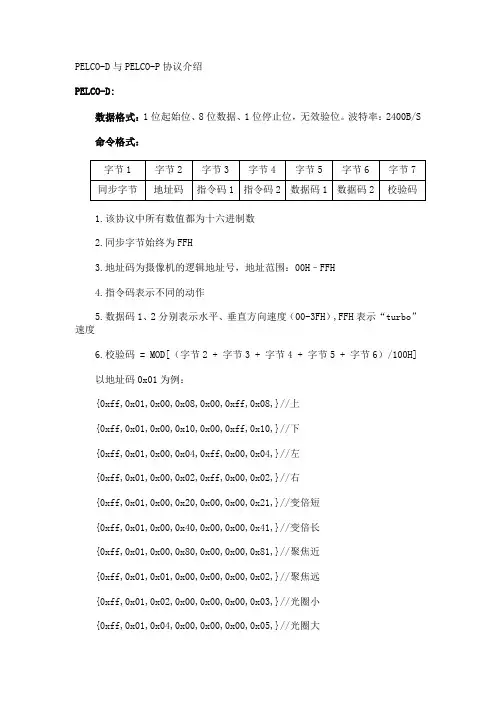

PELCO-D与PELCO-P协议介绍PELCO-D:数据格式：1位起始位、8位数据、1位停止位，无效验位。

波特率：2400B/S命令格式：1.该协议中所有数值都为十六进制数2.同步字节始终为FFH3.地址码为摄像机的逻辑地址号，地址范围：00H–FFH4.指令码表示不同的动作5.数据码1、2分别表示水平、垂直方向速度（00-3FH）,FFH表示“turbo”速度6.校验码 = MOD[（字节2 + 字节3 + 字节4 + 字节5 + 字节6）/100H]以地址码0x01为例：{0xff,0x01,0x00,0x08,0x00,0xff,0x08,}//上{0xff,0x01,0x00,0x10,0x00,0xff,0x10,}//下{0xff,0x01,0x00,0x04,0xff,0x00,0x04,}//左{0xff,0x01,0x00,0x02,0xff,0x00,0x02,}//右{0xff,0x01,0x00,0x20,0x00,0x00,0x21,}//变倍短{0xff,0x01,0x00,0x40,0x00,0x00,0x41,}//变倍长{0xff,0x01,0x00,0x80,0x00,0x00,0x81,}//聚焦近{0xff,0x01,0x01,0x00,0x00,0x00,0x02,}//聚焦远{0xff,0x01,0x02,0x00,0x00,0x00,0x03,}//光圈小{0xff,0x01,0x04,0x00,0x00,0x00,0x05,}//光圈大{0xff,0x01,0x00,0x0b,0x00,0x01,0x0d,}//灯光关{0xff,0x01,0x00,0x09,0x00,0x01,0x0b,}//灯光开{0xff,0x01,0x00,0x07,0x00,0x01,0x09,}//转至预置点001{0xff,0x01,0x00,0x03,0x00,0x01,0x05,}//设置预置点001{0xff,0x01,0x00,0x05,0x00,0x01,0x07,}//删除预置点001以上对应的停命令均是:{0xff,0x01,0x00,0x00,0x00,0x00,0x01,}//停命令PELCO-P:数据格式：1位起始位、8位数据、1位停止位，无效验位。

PELCO-P云台控制通信协议数据格式：1位起始位、8位数据、1位停止位，无效验位。

波特率：9600B/S 命令格式：字节1 字节2 字节3 字节4 字节5 字节6 字节7 字节8 STX 地址码指令码1 指令码2 数据码1 数据码2 ETX 校验码1.该协议中所有数值都为十六进制数2.STX始终为A0H3.地址码为摄像机的逻辑地址号，地址范围：00H–1FH4.指令码表示不同的动作5.数据码1、2分别表示水平、垂直方向速度（00-3FH）,在有关预制点的操作时，数据码2表示预制点值6.ETX始终为AFH7.校验码(XOR Bytes 2-6) = 字节2 ^ 字节3 ^ 字节4 ^ 字节5 ^ 字节6以地址码0x01为例：{0xa0,0x01,0x00,0x02,0x10,0x00,0xaf,0x13,}//右{0xa0,0x01,0x00,0x04,0x10,0x00,0xaf,0x15,}//左{0xa0,0x01,0x00,0x08,0x00,0x30,0xaf,0x39,}//上{0xa0,0x01,0x00,0x10,0x00,0x30,0xaf,0x21,}//下{0xa0,0x01,0x00,0x20,0x00,0x00,0xaf,0x21,}//变倍长{0xa0,0x01,0x00,0x40,0x00,0x00,0xaf,0x41,}//变倍短{0xa0,0x01,0x01,0x00,0x00,0x00,0xaf,0x00,}//聚焦远{0xa0,0x01,0x02,0x00,0x00,0x00,0xaf,0x03,}//聚焦近{0xa0,0x01,0x04,0x00,0x00,0x00,0xaf,0x05,}//光圈大{0xa0,0x01,0x08,0x00,0x00,0x00,0xaf,0x09,}//光圈小{0xa0,0x01,0x00,0x96,0x00,0x00,0xaf,0x97,}//自动巡航{0xa0,0x01,0x00,0x98,0x00,0x00,0xaf,0x99,}//关闭自动巡航{0xa0,0x01,0x00,0x03,0x00,0x01,0xaf,0x03,}//设置预置点01{0xa0,0x01,0x00,0x05,0x00,0x01,0xaf,0x05,}//删除预置点01{0xa0,0x01,0x00,0x07,0x00,0x01,0xaf,0x07,}//转至预置点01{0xa0,0x01,0x00,0x92,0x00,0x00,0xaf,0x93,}//灯光开{0xa0,0x01,0x00,0x94,0x00,0x00,0xaf,0x95,}//灯光关{0xa0,0x01,0x00,0x9A,0x00,0x00,0xaf,0x9b,}//报警开{0xa0,0x01,0x00,0x9C,0x00,0x00,0xaf,0x9d,}//报警关以上对应的停命令均是（上下左右、变倍、聚焦、光圈均有停命令）:{0xa0,0x01,0x00,0x00,0x00,0x00,0xaf,0x01,}注：pelco-p缺省地址码是0。
