三维激光扫描仪解决方案

法如三维激光扫描仪用于数字化工厂
南京龙测测绘技术有限公司
主要任务
•1、对现有厂房的土建结构、管道线路和输送等工艺设备进行现场数据采集扫描工作，通过激光扫描技术采集老厂房现有状态数据，为建立高精度激光扫描点云三维模型做技术支持。

•2、在项目施工跟踪过程，扫描现场施工数据与模型做比对，用于检查模型数据的质量，提高Layout数据的准确性和完整性。

通过上述服务工作，为后续相关二次规划提供准确的三维数字扫描参考模型，减少将来规划过程中模型不一致问题，提高规划质量和效率。

外业扫描
设站设置公共点（标靶或
参考球）
按键扫描
相机补充
参考球和标靶板
•单站扫描精度小于2MM •PTS/PTX/XYZ不同格式输出
网络发布
某汽车工厂三维扫描数字化工程
项目要点：
整个生产车间数字化测量
数万平方米区域
1天采集2000平方米左右
保证下次测量数据匹配问题
如果任意位置发生改动
可以及时更新总体数据库
用于虚拟安装后期添加更换设备
其他应用：干涉和布局。

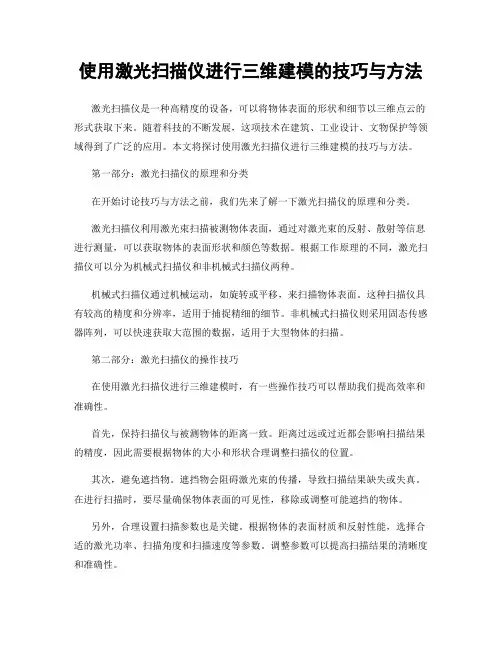

使用激光扫描仪进行三维建模的技巧与方法激光扫描仪是一种高精度的设备，可以将物体表面的形状和细节以三维点云的形式获取下来。

随着科技的不断发展，这项技术在建筑、工业设计、文物保护等领域得到了广泛的应用。

本文将探讨使用激光扫描仪进行三维建模的技巧与方法。

第一部分：激光扫描仪的原理和分类在开始讨论技巧与方法之前，我们先来了解一下激光扫描仪的原理和分类。

激光扫描仪利用激光束扫描被测物体表面，通过对激光束的反射、散射等信息进行测量，可以获取物体的表面形状和颜色等数据。

根据工作原理的不同，激光扫描仪可以分为机械式扫描仪和非机械式扫描仪两种。

机械式扫描仪通过机械运动，如旋转或平移，来扫描物体表面。

这种扫描仪具有较高的精度和分辨率，适用于捕捉精细的细节。

非机械式扫描仪则采用固态传感器阵列，可以快速获取大范围的数据，适用于大型物体的扫描。

第二部分：激光扫描仪的操作技巧在使用激光扫描仪进行三维建模时，有一些操作技巧可以帮助我们提高效率和准确性。

首先，保持扫描仪与被测物体的距离一致。

距离过远或过近都会影响扫描结果的精度，因此需要根据物体的大小和形状合理调整扫描仪的位置。

其次，避免遮挡物。

遮挡物会阻碍激光束的传播，导致扫描结果缺失或失真。

在进行扫描时，要尽量确保物体表面的可见性，移除或调整可能遮挡的物体。

另外，合理设置扫描参数也是关键。

根据物体的表面材质和反射性能，选择合适的激光功率、扫描角度和扫描速度等参数。

调整参数可以提高扫描结果的清晰度和准确性。

第三部分：数据处理和建模软件的选择获取到三维点云数据后，我们需要进行数据处理和建模。

选择合适的软件工具可以帮助我们更好地处理数据和进行建模。

常见的数据处理软件有CloudCompare、MeshLab等，它们可以用来进行点云的滤波、重建、配准等操作。

通过滤波可以去除扫描过程中产生的噪声和杂点，重建可以将点云转化为平滑的表面模型，配准可以对多次扫描的数据进行融合。

在进行建模时，我们可以选择不同的软件工具根据需求进行操作。

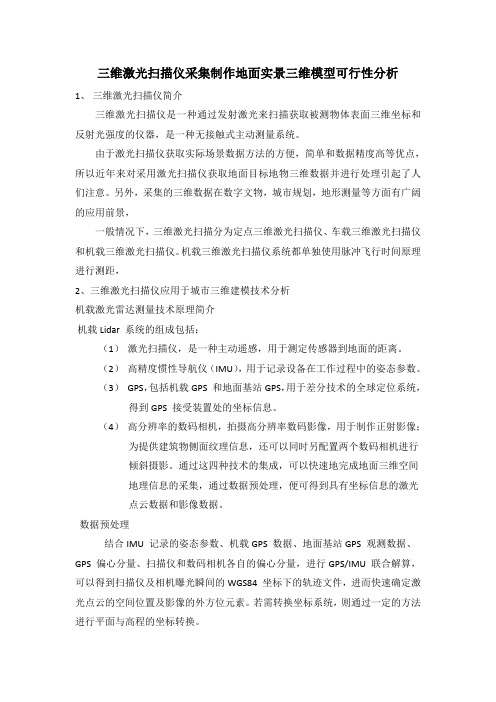

三维激光扫描仪采集制作地面实景三维模型可行性分析1、三维激光扫描仪简介三维激光扫描仪是一种通过发射激光来扫描获取被测物体表面三维坐标和反射光强度的仪器，是一种无接触式主动测量系统。

由于激光扫描仪获取实际场景数据方法的方便，简单和数据精度高等优点，所以近年来对采用激光扫描仪获取地面目标地物三维数据并进行处理引起了人们注意。

另外，采集的三维数据在数字文物，城市规划，地形测量等方面有广阔的应用前景，一般情况下，三维激光扫描分为定点三维激光扫描仪、车载三维激光扫描仪和机载三维激光扫描仪。

机载三维激光扫描仪系统都单独使用脉冲飞行时间原理进行测距，2、三维激光扫描仪应用于城市三维建模技术分析机载激光雷达测量技术原理简介机载Lidar 系统的组成包括：（1）激光扫描仪，是一种主动遥感，用于测定传感器到地面的距离。

（2）高精度惯性导航仪（IMU），用于记录设备在工作过程中的姿态参数。

（3）GPS，包括机载GPS 和地面基站GPS，用于差分技术的全球定位系统，得到GPS 接受装置处的坐标信息。

（4）高分辨率的数码相机，拍摄高分辨率数码影像，用于制作正射影像；为提供建筑物侧面纹理信息，还可以同时另配置两个数码相机进行倾斜摄影。

通过这四种技术的集成，可以快速地完成地面三维空间地理信息的采集，通过数据预处理，便可得到具有坐标信息的激光点云数据和影像数据。

数据预处理结合IMU 记录的姿态参数、机载GPS 数据、地面基站GPS 观测数据、GPS 偏心分量、扫描仪和数码相机各自的偏心分量，进行GPS/IMU 联合解算，可以得到扫描仪及相机曝光瞬间的WGS84 坐标下的轨迹文件，进而快速确定激光点云的空间位置及影像的外方位元素。

若需转换坐标系统，则通过一定的方法进行平面与高程的坐标转换。

使用商业处理软件，可以快速将地面数据与非地面数据分离，得到纯地表数据，生成DEM；初始的影像外方位元素一般达不到精度要求，利用纯地表数据对影像外方位元素通过寻找同名像点的方式进行校正，可以快速生成DOM。

精品文档供您编辑修改使用专业品质权威编制人：______________审核人：______________审批人：______________编制单位：____________编制时间：____________序言下载提示：该文档是本团队精心编制而成，希望大家下载或复制使用后，能够解决实际问题。

文档全文可编辑，以便您下载后可定制修改，请根据实际需要进行调整和使用，谢谢!同时，本团队为大家提供各种类型的经典资料，如办公资料、职场资料、生活资料、学习资料、课堂资料、阅读资料、知识资料、党建资料、教育资料、其他资料等等，想学习、参考、使用不同格式和写法的资料，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of classic materials for everyone, such as office materials, workplace materials, lifestylematerials, learning materials, classroom materials, reading materials, knowledge materials, party building materials, educational materials, other materials, etc. If you want to learn about different data formats and writing methods, please pay attention!三维激光扫描点云数据处理及应用技术引言随着技术的不息进步，三维激光扫描点云数据已经成为得到高精度三维信息的一种重要手段。

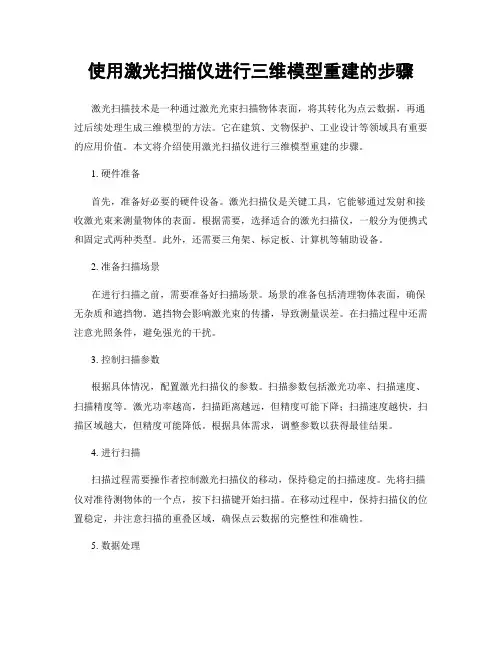

使用激光扫描仪进行三维模型重建的步骤激光扫描技术是一种通过激光光束扫描物体表面，将其转化为点云数据，再通过后续处理生成三维模型的方法。

它在建筑、文物保护、工业设计等领域具有重要的应用价值。

本文将介绍使用激光扫描仪进行三维模型重建的步骤。

1. 硬件准备首先，准备好必要的硬件设备。

激光扫描仪是关键工具，它能够通过发射和接收激光束来测量物体的表面。

根据需要，选择适合的激光扫描仪，一般分为便携式和固定式两种类型。

此外，还需要三角架、标定板、计算机等辅助设备。

2. 准备扫描场景在进行扫描之前，需要准备好扫描场景。

场景的准备包括清理物体表面，确保无杂质和遮挡物。

遮挡物会影响激光束的传播，导致测量误差。

在扫描过程中还需注意光照条件，避免强光的干扰。

3. 控制扫描参数根据具体情况，配置激光扫描仪的参数。

扫描参数包括激光功率、扫描速度、扫描精度等。

激光功率越高，扫描距离越远，但精度可能下降；扫描速度越快，扫描区域越大，但精度可能降低。

根据具体需求，调整参数以获得最佳结果。

4. 进行扫描扫描过程需要操作者控制激光扫描仪的移动，保持稳定的扫描速度。

先将扫描仪对准待测物体的一个点，按下扫描键开始扫描。

在移动过程中，保持扫描仪的位置稳定，并注意扫描的重叠区域，确保点云数据的完整性和准确性。

5. 数据处理扫描完成后，就得到了点云数据。

点云数据是由测量到的物体表面点所构成的三维坐标集合。

为了生成三维模型，需要对点云数据进行后续处理。

处理软件可以对点云数据进行滤波、配准、重建等操作，以获得更加准确、完整的模型。

6. 生成三维模型在数据处理的基础上，可以使用三维建模软件来生成三维模型。

根据具体需求和点云数据的特点，选择合适的建模方法，例如体素化、多边形网格、曲面重建等。

通过将点云数据转化为三维模型，可以对物体进行可视化、分析、修改和制造等应用。

7. 模型后期处理生成的三维模型可能存在一些不完善之处，需要进行后期处理。

后期处理可以包括去除无效部分、填充孔洞、优化拓扑结构等。

使用激光扫描仪进行城市三维模型构建的步骤与技巧近年来，随着科技的快速发展，激光扫描技术已经广泛应用于城市规划、建筑设计等领域。

激光扫描仪通过利用激光束对目标进行扫描，并以此获取目标的三维坐标数据，从而实现精确的三维模型构建。

本文将为您介绍使用激光扫描仪进行城市三维模型构建的步骤与技巧。

第一步，选用合适的激光扫描仪在使用激光扫描仪进行城市三维模型构建之前，我们首先需要选用适合的激光扫描仪。

市场上有各种不同类型的激光扫描仪，包括长距离扫描仪、短距离扫描仪等。

根据实际需求选择合适的设备，并确保设备的性能稳定、数据采集精准。

第二步，制定扫描计划在进行城市三维模型构建之前，我们需要制定详细的扫描计划。

首先，确定扫描的范围和目标，明确要扫描的城市区域或建筑物。

其次，确定扫描的密度和精度要求，根据实际需求决定扫描的参数设置。

最后，制定扫描的路径和时间安排，确保扫描过程的高效进行。

第三步，进行激光扫描在进行激光扫描时，需要将激光扫描仪安装固定或移动在扫描区域内。

通过激光束的发射和接收，激光扫描仪可以记录下目标的三维坐标数据。

在扫描过程中，需要注意避免遮挡物的干扰，确保数据的准确性和完整性。

第四步，数据处理与拼接获取到的三维坐标数据需要进行后期的处理与拼接。

首先，对扫描数据进行预处理，包括去除噪点、平滑数据等。

其次，对多个扫描点云数据进行配准，将其拼接成完整的三维模型。

在进行数据处理与拼接的过程中，需要使用专业的软件工具，如点云处理软件和三维建模软件等。

第五步，质量检查与修正在数据处理与拼接完成后，需要对生成的三维模型进行质量检查与修正。

通过与实际情况对比，检查模型的准确性和完整性，并及时进行修正。

在进行质量检查时，可以比对地面控制点数据和现场测量数据，以验证生成模型的准确性。

第六步，应用与优化完成城市三维模型构建后，可以将其应用于城市规划、建筑设计等领域。

通过三维模型，可以进行虚拟漫游、可视化分析等工作，为城市规划和建筑设计提供有力的支持。

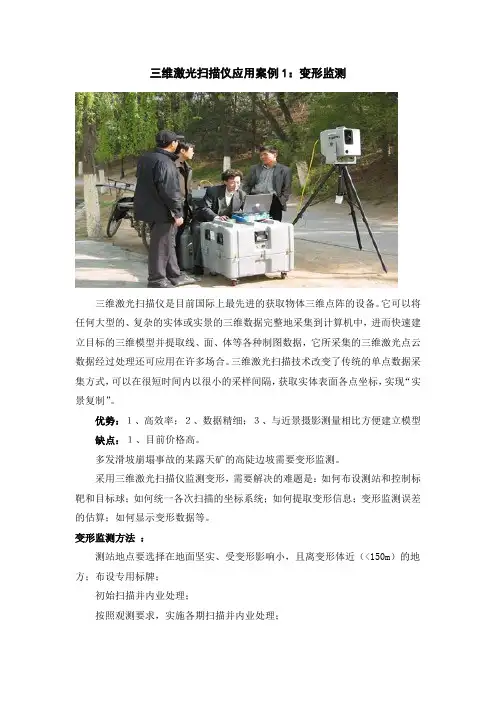

三维激光扫描仪应用案例1：变形监测三维激光扫描仪是目前国际上最先进的获取物体三维点阵的设备。

它可以将任何大型的、复杂的实体或实景的三维数据完整地采集到计算机中，进而快速建立目标的三维模型并提取线、面、体等各种制图数据，它所采集的三维激光点云数据经过处理还可应用在许多场合。

三维激光扫描技术改变了传统的单点数据采集方式，可以在很短时间内以很小的采样间隔，获取实体表面各点坐标，实现“实景复制”。

优势：１、高效率；２、数据精细；３、与近景摄影测量相比方便建立模型缺点：１、目前价格高。

多发滑坡崩塌事故的某露天矿的高陡边坡需要变形监测。

采用三维激光扫描仪监测变形，需要解决的难题是：如何布设测站和控制标靶和目标球；如何统一各次扫描的坐标系统；如何提取变形信息；变形监测误差的估算；如何显示变形数据等。

变形监测方法：测站地点要选择在地面坚实、受变形影响小，且离变形体近（<150m）的地方；布设专用标牌；初始扫描并内业处理；按照观测要求，实施各期扫描并内业处理；提交数据和结论：由于点云数据极其密集，靠视力很难分辨一个点的变形情况，所以必须对变形体进行处理，以方便提取变形信息。

方法一：在变形体表面安装多个涂色的球形标志，根据颜色和形状，可以从扫描点云中将球形标志分辨出来，用Cyclone软件建立球模型并输出球心坐标，通过比较各时段扫描数据中相同球心坐标变化来提取变形信息。

模型（DTM），让所有时段的变形体模型的坐标方法二：根据所有点云数据建立变形体的数字地面系统一致，直接分析所有模型的变形。

对于滑坡监测，可以采用数字高程模型（DEM）。

根据DEM提取变形信息：由于不同时间段的DEM并不完全相同，为了比较相同水平坐标点的高程变化，需要以初始扫描时建立的DEM数据作为参考，将后面的DEM进行内插计算。

以该坐标相邻点的高程加权平均值作为该点高程。

最后比较相同点的高程变化来分析变形。

变形结果输出和显示：提取出的地形变化可以用Matlab和CAD下自主开发的软件来表示。

三维激光扫描仪矿山测量解决方案在矿山测量领域，三维激光扫描仪被广泛应用于地质勘探、矿石开采、矿山安全监测等方面。

三维激光扫描仪能够高速、高精度地获取矿山环境的三维点云数据，为地质勘探和矿石开采提供有力支持。

本文将介绍三维激光扫描仪在矿山测量中的解决方案。

首先，三维激光扫描仪在矿山测量中能够快速获取大范围的地质表面数据。

传统的测量方法需要人工测量，费时费力，并且容易出现误差。

而激光扫描仪通过发射激光束并接收反射回来的光，可以在短时间内获取大范围的点云数据。

这些数据可以被用来生成高精度的地形模型和地质剖面图，为勘探和开采提供可靠的依据。

其次，三维激光扫描仪可以精确测量矿山内部的空间结构。

在矿山开采过程中，了解矿石体的几何形态和结构分布是非常重要的。

传统的测量方法往往只能获取局部点云数据，难以全面了解矿山内部的情况。

而激光扫描仪可以通过多个角度和位置进行扫描，获取全方位的点云数据，从而准确了解矿山内部的空间结构。

此外，三维激光扫描仪还可以用于矿山安全监测。

矿山开采过程中，往往会出现地质灾害风险，如岩层塌方、地表塌陷等。

传统的地质灾害监测方法往往需要人工巡视，不仅费时费力，而且存在安全风险。

而激光扫描仪可以通过远程无人值守的方式，实时监测矿山内部的地质灾害风险。

一旦发现异常情况，可以及时采取措施，保障矿工的安全。

最后，三维激光扫描仪在矿山测量中还可以应用于矿山环境的变化监测。

矿山开采过程中，地质环境会发生变化，如岩层移动、地表塌陷等。

传统的测量方法往往需要频繁地对矿山环境进行测量，费时费力，并且无法全面获取信息。

而激光扫描仪可以周期性地对矿山进行扫描，获取点云数据，并通过比对数据的变化趋势，分析矿山环境的变化情况，为矿山管理者提供决策支持。

总之，三维激光扫描仪在矿山测量中具有快速、高精度、无人值守等优势。

它可以帮助地质勘探人员准确了解地质环境，为矿石开采提供可靠依据；可以帮助矿山管理者监测矿山的安全风险和环境变化情况。

HSCAN300三维扫描仪技术方案1 公司介绍杭州思看科技有限公司是由海归博士、行业专家、青年科技骨干组成的高科技企业。

公司坐落在浙江杭州的未来科技城内，毗邻阿里巴巴淘宝城，主要从事手持式三维激光扫描仪、激光二维传感器等智能视觉检测设备的开发、研制和销售。

公司研发团队由美国海归博士领衔，依托浙江大学、浙江工业大学雄厚的科研实力，开发出一系列具有自主知识产权的、国内外领先的机电产品，包括手持式激光三维扫描仪、全局摄影测量系统和激光二维传感器等，公司产品已在国内许多大专院校、科研院所、汽车整车及零配件生产厂、大型机械加工企业和造型设计公司使用，深得用户的信赖和好评。

2产品介绍2.1概述思看科技HSCAN系列手持式激光三维激光扫描仪是杭州思看科技有限公司历时五年、自主研发的产品，也是国内第一台面向工业检测的手持式激光三维扫描仪，打破了国外公司在该领域的垄断。

目前该产品不仅在国内拥有众多用户，同时远销德国、捷克、挪威、日本、韩国、俄罗斯、澳大利亚和智利等众多海外市场，获得国内外用户一致认可和好评。

HSCAN系列扫描仪工作时采用多条线束激光来获取物体表面的三维点云，操作者将设备握在手上，实时调整仪器与被测物体之间的距离和角度，操作灵活方便简单易学。

在扫描大体积物体时，可以配合全局摄影测量系统，消除累计误差，提高全局扫描的精度。

该扫描仪可以方便携带到工业现场或者生产车间，并根据被扫描物体的大小、形状以及扫描的工况环境进行高效精确的扫描。

2.2 工作原理1)仪器上的两组相机可以分别获得投影到被扫描对象上的激光，该激光随对象形状发生变形，由于这两组相机事先经过准确标定，就可以通过计算获得激光线所投影的线状三维信息；2)仪器根据固定在被检测物体表面的视觉标记点来确定扫描仪在扫描过程中的空间位置，这些空间位置被用于空间位置转换；3)利用第1步获得的线状三维信息和第2步的扫描仪空间相对位置，当扫描仪移动时，不断获取激光所经过位置的三维信息，从而形成连续的三维数据。

使用激光扫描仪进行城市三维模型构建的步骤与技巧近年来，随着科技的发展，激光扫描技术在城市规划、建筑设计和文化遗产保护等领域得到了广泛应用。

使用激光扫描仪进行城市三维模型构建可以快速、准确地获取大量的地理数据，为城市设计与规划提供了有力支持。

本文将介绍使用激光扫描仪进行城市三维模型构建的步骤与技巧。

一、设备准备在使用激光扫描仪进行城市三维模型构建之前，首先需要准备好相应的设备。

激光扫描仪是基于光电子技术原理的高精度测量设备，它通过激光束扫描周围环境，并记录下扫描点的坐标和反射强度。

同时，还需要配备相应的三脚架、存储设备和电脑软件等辅助设备。

二、扫描数据采集在进入城市进行扫描之前，需要事先进行详细的规划和准备。

根据实际需求确定扫描区域的范围和顺序，以及扫描仪的扫描参数，如扫描角度、扫描密度等。

在开始扫描时，将激光扫描仪放置在三脚架上，并连接至电脑进行控制和数据记录。

通过激光扫描仪的旋转和倾斜，完成对指定区域的扫描。

扫描过程中，需要注意保持扫描仪的稳定和正确的扫描位置，避免因移动不当导致数据误差。

同时，应根据实际情况，选取不同的扫描模式，如全景扫描、局部扫描和斜面扫描等，以保证扫描数据的全面性和准确性。

三、数据后处理完成扫描任务后，需要对采集到的原始数据进行后处理。

首先，将扫描仪中记录的点云数据导入到电脑软件中进行处理。

通过点云配准算法，将不同扫描视角下的点云数据进行融合，生成完整的三维点云模型。

接下来，对点云数据进行滤波和降噪处理，去除无关或干扰的杂点，保留有效的地理信息。

然后，根据需要进行采样和平滑处理，以获得更精细和真实的模型表示。

最后，根据点云数据生成三维模型。

可以使用三维建模软件，将点云数据转换为三维网格模型，进一步进行编辑和优化。

也可以直接在点云数据上进行三维渲染和可视化，以满足不同应用的需求。

四、数据应用完成城市三维模型的构建后，可以将其应用于各个领域。

在城市规划和设计中，可以利用三维模型进行可视化分析和优化，在空间布局和景观设计中提供参考。

如何利用三维激光扫描仪进行建筑物模型重建标题: 三维激光扫描仪：建筑物模型重建的技术奇迹引言:建筑物模型重建是一项关键性的任务，对于建筑师、设计师和文化遗产保护者来说具有重要意义。

传统的建筑物模型重建方法存在一些限制和困难。

然而，随着现代科技的进步，三维激光扫描仪的出现为建筑物模型重建带来了技术的飞跃。

本文将探讨如何利用三维激光扫描仪进行建筑物模型重建，进而实现精准还原和文化遗产保护的目标。

第一部分: 三维激光扫描仪的原理及应用领域三维激光扫描仪利用激光束对目标进行扫描，通过测量激光束的反射时间和角度，可以获取目标物体的形状和结构信息。

三维激光扫描仪具有高精度、高效率、非接触式扫描等优势，因此被广泛应用于测绘、建筑、文化遗产保护等领域。

第二部分: 建筑物模型重建过程1.数据采集使用三维激光扫描仪进行建筑物模型重建的第一步是数据采集。

扫描仪会通过激光束对建筑物进行扫描，将扫描得到的大量点云数据记录下来。

这些点云数据包含了建筑物的几何形状和细节信息。

2.数据处理在数据采集完成后，需要对采集到的点云数据进行处理。

这一步主要包括数据过滤、数据配准、数据融合等操作。

通过数据处理，可以提高建筑物模型的精度和完整度。

3.模型重建在数据处理完成后，可以开始进行建筑物模型的重建。

根据点云数据，可以使用三维建模软件或建筑物信息模型（BIM）软件进行模型重建。

通过对点云数据进行建模操作，可以生成精确的建筑物模型。

第三部分: 三维激光扫描仪在建筑物模型重建中的优势1.高精度重建相比传统的测量方法，三维激光扫描仪能够以极高的精度获取丰富的建筑物结构数据。

这使得建筑物模型的重建更加准确和精细，能够还原建筑物的真实面貌。

2.时间与成本节约传统的建筑物测量和模型重建方法需要大量的人力和时间成本，而激光扫描仪能够在较短的时间内完成数据采集和模型重建，并且减少了人工操作的需求，从而降低了时间和成本。

3.文化遗产保护对于文化遗产的保护和修复，三维激光扫描仪具有重要的意义。

利用激光扫描仪进行三维模型重建的方法与步骤人类对于三维物体的认知一直以来都是基于我们在现实世界中所观察到的空间关系和形状。

然而，传统的手工建模方式限制了我们对于复杂三维物体的理解和表达。

随着科技的进步，利用激光扫描仪进行三维模型重建成为了一种高效且精确的方法。

本文将介绍利用激光扫描仪进行三维模型重建的方法与步骤。

一、激光扫描仪的原理和工作方式激光扫描仪是一种能够快速获取物体表面形状和细节的设备。

它通过发射激光束并记录其在物体表面的反射情况来实现三维数据的捕捉。

激光扫描仪通常由激光发射器、接收器和控制系统组成。

激光发射器会发射激光束，并记录激光束在物体表面的投影点。

接收器则接收并记录激光束的反射情况。

控制系统则负责激光束的发射和接收。

二、三维模型重建的步骤1. 设定扫描参数：在进行三维模型重建之前，我们需要先设定扫描的相关参数，包括扫描的范围、分辨率和精度等。

这些参数的设定将直接影响到最终模型的质量和精度。

2. 扫描物体表面：在设定好参数后，我们可以开始对物体进行扫描。

激光扫描仪会发射激光束并记录激光在物体表面的反射情况。

通过不断改变激光的角度和位置，我们可以获取到物体表面的大量数据点。

3. 数据处理与配准：获取到物体表面的数据点后，我们需要对其进行处理和配准以生成连续的三维模型。

数据处理的步骤包括去除噪点、填补缺失数据和对数据进行滤波等。

配准则是将多个扫描数据融合为一个整体，并确保各个扫描之间的连续性和一致性。

4. 三维模型生成与优化：在完成数据的配准后，我们可以开始生成三维模型。

根据配准后的数据点，我们可以采用诸如点云重构、曲面重构等算法来生成三维模型。

生成的模型可能存在一些缺陷和不完整的部分，因此需要进行优化和修复。

优化的步骤包括去除孤立点、填补缺失区域和修复边缘等。

5. 模型后处理：生成的三维模型可能还需要进行一些后处理操作，以提升模型的质量和精度。

常见的后处理操作包括模型平滑、纹理映射和色彩增强等。

三维激光扫描变形监测方案设计激光扫描技术在工程领域中得到了广泛的应用，尤其在变形监测方面具有重要作用。

本文将介绍一种基于三维激光扫描的变形监测方案设计，旨在实现高精度、高效率的变形监测。

一、引言变形监测在工程领域中具有重要意义，可以帮助工程师及时检测和预警结构物的变形情况，从而采取相应的措施进行修复或加固。

传统的变形监测方法存在着精度低、效率低等问题，而三维激光扫描技术则能够有效地解决这些问题。

二、激光扫描原理激光扫描是一种通过激光器发射激光束，并通过接收器接收反射回来的激光束来获取目标物体表面的三维坐标信息的技术。

通过扫描设备的旋转和激光束的扫描，可以获取整个目标物体的三维点云数据。

三、变形监测方案设计基于三维激光扫描的变形监测方案设计主要包括以下几个步骤：1. 数据采集：使用激光扫描仪对目标物体进行扫描，获取目标物体的三维点云数据。

为了提高数据采集的精度和效率，可以采用多个激光扫描仪进行同时扫描。

2. 数据处理：对采集到的三维点云数据进行处理，包括去噪、配准和拟合等操作。

去噪可以去除采集过程中的杂散点，提高数据的质量。

配准可以将多次扫描得到的点云数据进行对齐，得到一个完整的三维模型。

拟合可以对三维模型进行曲面拟合，得到更加平滑的模型。

3. 变形分析：通过对比变形前后的三维模型，可以计算出目标物体的变形情况。

可以采用形状匹配或者点云配准的方法进行变形分析，得到目标物体各个点的位移信息。

4. 结果展示：将变形分析的结果进行可视化展示，可以通过三维模型的颜色或者箭头等方式来表示目标物体的变形情况。

同时，还可以生成变形监测报告，对变形情况进行详细的描述和分析。

四、方案优势基于三维激光扫描的变形监测方案相比传统方法具有以下优势：1. 高精度：激光扫描技术可以实现亚毫米级的测量精度，能够准确捕捉目标物体的微小变形。

2. 高效率：激光扫描仪可以快速获取目标物体的三维点云数据，大大提高了数据采集的效率。

3. 非接触式：激光扫描技术是一种非接触式的测量方法，可以避免对目标物体造成损伤。

3D激光扫描仪的使用技巧与数据处理流程近年来，随着科技的飞速发展，3D激光扫描技术在各个领域得到广泛应用。

3D激光扫描仪作为一种高精度、高效率的测量工具，被广泛用于建筑、文化遗产保护、工业设计等多个领域。

本文将介绍3D激光扫描仪的使用技巧与数据处理流程。

一、3D激光扫描仪的使用技巧1. 确定扫描对象：在使用3D激光扫描仪之前，首先需要确定扫描的对象。

根据需要进行扫描的目标，可选择不同类型的扫描仪。

例如，需要测量建筑物内部结构的，可以选择手持式扫描仪；需要扫描大型建筑物或场景的，可以选择移动式扫描仪。

2. 调整扫描仪参数：根据扫描对象的特点，调整激光扫描仪的参数是关键。

其中包括激光束的频率、扫描角度、扫描距离等参数。

合理的参数设置可以保证扫描结果的准确度和精度。

3. 扫描仪位置选择：为了获得全面的扫描数据，选择合适的扫描仪位置是必要的。

通常情况下，选择高处或者中心位置进行扫描，可以获得更全面、更准确的扫描结果。

4. 点云数据捕获：通过激光扫描仪进行扫描后，会得到大量的点云数据。

在捕获点云数据时，需要保持扫描仪的稳定，并尽可能避免遮挡物的存在。

捕获的数据越完整，后续数据处理的效果就越好。

二、3D激光扫描仪的数据处理流程1. 数据导入与预处理：将扫描仪获取的点云数据导入到数据处理软件中。

在导入之前，需要进行预处理，包括数据格式转换、数据校正等操作，确保数据的准确性。

2. 数据对齐与配准：在导入后，点云数据需要进行对齐和配准。

对齐是指将不同角度或位置扫描的点云数据合成为一个整体；配准是指将多个扫描仪扫描的点云数据进行匹配，使其在同一坐标系下。

3. 整理与清理：扫描仪获取的点云数据通常会存在一些无关的噪点或异常点。

在数据处理过程中，需要对这些数据进行整理与清理，以提高数据的质量。

4. 表面重建与模型生成：在清理完点云数据后，可以利用数据处理软件进行表面重建与模型生成。

通过追踪点云数据之间的边界，生成三维模型，以便后续分析和应用。

使用激光扫描仪进行三维建模的步骤和方法在现代科技的推动下，三维建模技术已经得到了广泛应用。

而其中，激光扫描仪作为一种高精度的工具，被广泛应用于三维建模领域。

本文将介绍使用激光扫描仪进行三维建模的步骤和方法。

首先，为了能够正常使用激光扫描仪进行三维建模，我们需要明确所需要扫描的对象。

激光扫描仪适用于对各种物体的扫描，包括建筑物、文物、工件等。

在确定目标之后，我们需要准备相应的设备和软件。

接下来是实际使用激光扫描仪进行扫描的步骤。

首先，我们需要将激光扫描仪放置在一个适合的位置，保证其能够全面地覆盖到需要扫描的对象。

然后，通过激光扫描仪上的相机获取物体的影像，并通过光线测量得到物体表面的坐标点信息。

在获取到物体表面的坐标点信息后，我们需要将其转化为三维建模软件能够识别的格式。

这一步需要使用相应的软件对扫描得到的点云数据进行处理和清洗，去除噪点和杂质。

然后，将清洗后的点云数据导入到三维建模软件中。

在导入点云数据后，我们可以通过三维建模软件对点云进行进一步处理。

例如，通过点云之间的连接，我们可以生成具有一定几何形状的三维模型。

同时，还可以对模型进行编辑、优化和修整，使其更符合实际需求。

除了生成模型，激光扫描仪还可以帮助我们进行测量和分析。

通过对三维模型的测量，我们可以准确地获取物体的尺寸和体积信息。

同时，我们还可以通过对模型的分析，进行形态和结构的研究，帮助我们更好地理解和应用扫描对象。

需要注意的是，激光扫描仪在使用过程中也存在一定的限制和注意事项。

例如，扫描对象需要具备一定的反射性，以保证激光扫描仪能够准确地获取点云数据。

同时，在扫描过程中，我们需要保持扫描仪和被扫描对象的相对稳定，以避免产生扫描误差。

总结起来，使用激光扫描仪进行三维建模需要一系列的步骤和方法。

从准备设备和软件，到实际扫描和数据处理，再到生成模型和进行测量分析，每个步骤都需要仔细操作和注意细节。

通过合理地运用激光扫描仪，我们能够获得高精度和高质量的三维模型，为各行各业带来更多的可能性和应用前景。
