汽车半轴综合分析报告

汽车半轴断裂原因分析及对策研究摘要在当今社会，汽车已经走入了寻常百姓的家里，可以说汽车已经成为了我们生活中的一个重要部分。

而半轴是汽车传动系统的一个重要组成部分，它是差速器与驱动轮之间传递扭矩的实心轴，其内端一般通过花键与半轴齿轮连接，外端与轮毂连接。

根据其支承型式不同，可分为全浮式半轴和半浮式半轴。

汽车半轴在使用过程中常出现弯曲、扭曲和断裂以及花键齿磨损或扭斜等敌障。

我们课题将对半轴所出现的断裂问题进行分析，并对其提出相应的对策。

首先是对半轴材料以及处理工艺上进行分析，找出其对于半轴断裂的影响，并提出解决方案；其次是对半轴结构上的受力分析，运用ANSYS有限元分析软件，对半轴模型施加不同作用力，通过分析其位移云图，节点等效应力图，位移矢量图等，分析半轴受力与变形情况，对此在半轴结构上提出相应的解决对策。

最终，我们通过分析研究，发现对于半轴材料及处理工艺上，往往是在材料选取上以及热处理工艺上出现不达标等问题造成的。

而你对于半轴结构的受力分析，我们通过对软件结构进行分析，最终得出半轴两端部以及花键，变直径等应力集处，最容易产生断裂现象，所以在半轴的设计与制造时，应当尽量避免这些不利因素。

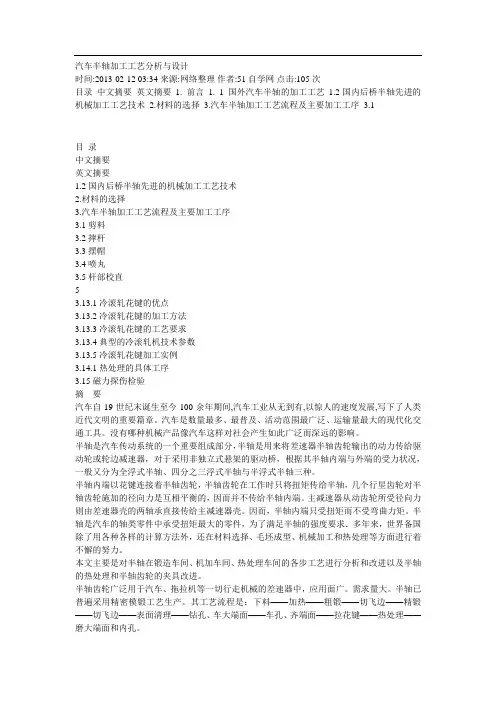

关键词汽车半轴全浮式半浮式 ANSYS软件受力分析引言汽车自19世纪末诞生至今100余年期间,汽车工业从无到有,以惊人的速度发展,写下了人类近代文明的重要篇章。

汽车是数量最多、最普及、活动范围最广泛、运输量最大的现代化交通工具。

而汽车半轴是汽车的一个重要部件，它是差速器与驱动轮之间传递转矩的实心轴，其内端一般通过花键与半轴齿轮连接，外端以凸缘与轮毂连接。

汽车半轴的结构形式取决于驱动车轮的结构，根据半轴的受力情况，半轴分为全浮式半轴和半浮式半轴。

由此可见汽车半轴是汽车正常行驶的一个重要的部件，半轴性能的好坏对于汽车的安全行驶起着重要的因素。

我们的课题将对汽车半轴常出现的断裂问题进行分析，通过查找资料并运用ANSYS有限元分析软件，找到半轴断裂原因并提出相应的解决方案。

Professional目录1 概述 (1)2 校核目的 (1)3 B35-1车型前传动轴(驱动半轴)运动校核 (1)3.1左传动轴跳动角度校核 (1)3.2 右传动轴跳动角度校核(2WD) (5)3.3右传动轴跳动角度校核(4WD) (9)3.4 前传动轴（驱动半轴）跳动过程中与周边件最小间隙校核 (13)4 B35-1车型后传动轴（驱动半轴）运动校核 (15)4.1 后驱动半轴跳动上极限校核 (16)4.2 后驱动半轴跳动下极限校核 (17)5 B35-1车型中间传动轴运动校核 (17)6 结论 (18)参考文献 (21)传动轴跳动校核报告1概述在车辆行驶过程中，传动轴在跳动极限和转向极限范围，要求传动轴角度关系和伸缩量在允许范围内，以及传动轴在极限状态时与周边零部件具有允许的最小间隙，以保证汽车行驶的安全性。

下面按照有关标准的规定和要求，对B35-1车型进行传动轴跳动校核。

2校核目的2.1传动轴跳动的上下极限位置及最大夹角是否符合设计要求。

2.2传动轴在车辆行驶过程中，与周围部件是否干涉及最小间隙是否满足技术要求。

3B35-1车型前传动轴(驱动半轴)运动校核3.1左传动轴跳动角度校核B35-1车型左传动轴校核主要是分析前驱动半轴在左转跳动上极限、右转跳动上极限、左转跳动下极限、右转跳动下极限四个状态下，驱动半轴角度关系应在允许范围内，以及在极限状态校核驱动半轴与周边零部件具有允许的最小间隙情况。

根据厂家提供图纸的技术要求，固定节最大允许角度46°，移动节最大允许角度为23°，移动节滑移量范围为：-23.0mm~25.9mm。

通过对左传动轴各状态数模的分析测量，得到以下数据。

表1 左传动轴校核参数图1左传动轴移动节的滑移线图由此可见，移动节最大滑移量为-5.5mm小于-23mm，移动节最大夹角为16.8°小于23°，所以左传动轴的移动节满足工作要求。

图2 左传动轴跳动上极限图3 左传动轴左转跳动上极限图4 左传动轴右转跳动上极限图5 左传动轴跳动下极限图6 左传动轴左转跳动下极限1图7 左传动轴右转跳动下极限3.2 右传动轴跳动角度校核(2WD)B35-1车型右传动轴校核主要是分析右传动轴在左转极限跳动上极限、右转极限跳动上极限、左转极限跳动下极限、右转极限跳动下极限四个状态下，传动轴角度关系及伸缩量应在允许范围内，以及在极限状态时右传动轴与周边零部件最小间隙校核。

锻造半轴检测报告锻造半轴是金属材料工业中的重要部件，其质量直接影响到生产的效率、产品的质量、生产的成本。

因此，我们要对锻造半轴进行检测。

主要内容：产品用途：主要用于锻压设备中，对锻件进行锻造、热处理、淬火等工艺。

检验项目及标准：尺寸、重量、外形尺寸；长度、宽度及厚度；强度、刚度；淬火温度；回火温度等。

一、项目简介锻造半轴是指在高温高压下，依靠钢锭自身的热、力变形来制取具有一定规格的锻件，用于锻造大型零件，如汽车变速箱壳体、航空发动机转子等。

锻造半轴具有结构合理、重量轻、精度高、效率高等特点，可有效提高劳动生产率和生产效率。

本公司的产品主要应用于国内各大钢厂，如宝钢集团股份有限公司（宝钢德盛）。

国内主要大型钢厂生产的钢锭都是在600℃以上高温锻造而成。

目前生产锻造半轴时都是通过轧机轧制而成，主要的工艺流程有：原材料→半成品→轧件→成品（轧辊）。

二、检测目的为生产的质量控制、产品的安全生产提供科学、准确的依据。

在锻造过程中，必须保证锻造温度均匀一致，以确保锻件各部位金属流动方向相互平行，防止产生偏析。

在锻造过程中，应使工件截面上温度均匀分布（图3）。

在加热过程中，要根据零件图纸的尺寸范围、结构特点和材料性能等对加热过程进行控制。

三、检测设备在对锻造半轴的检测过程中，可以采用以下几种检测方法：1、表面粗糙度测试仪：利用粗糙度仪对锻造半轴进行表面粗糙度测试，能够测出锻件实际表面的粗糙度和测量精度等。

2、电子游标卡尺；通过测量其长度，即可得到其实际尺寸的大小。

3、超声波探伤仪：利用超声波测出其内部是否有缺陷进行检测。

四、检测方法1、外观检测：用游标卡尺测量锻造半轴的长度、宽度；2、金相检测：用金相显微镜测量锻半轴表面是否有缺陷；3、硬度检测：利用硬度计检测锻造半轴的硬度；4、其他检测方法：利用洛氏硬度计进行硬度测试，或利用电火花分析仪进行表面缺陷的检测。

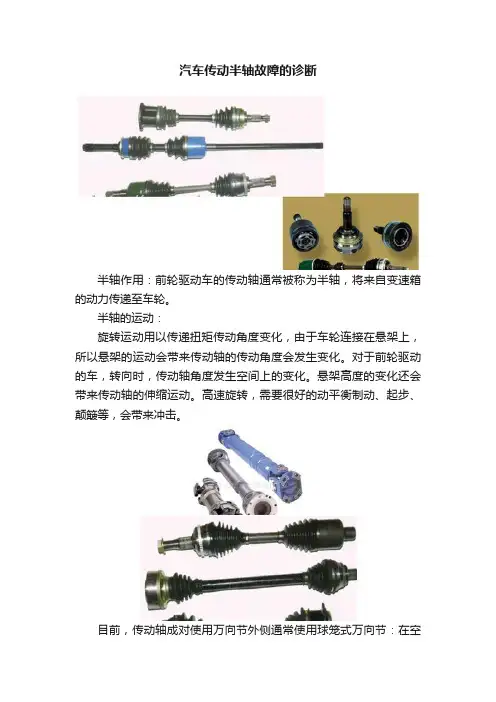

汽车传动半轴故障的诊断半轴作用：前轮驱动车的传动轴通常被称为半轴，将来自变速箱的动力传递至车轮。

半轴的运动：旋转运动用以传递扭矩传动角度变化，由于车轮连接在悬架上，所以悬架的运动会带来传动轴的传动角度会发生变化。

对于前轮驱动的车，转向时，传动轴角度发生空间上的变化。

悬架高度的变化还会带来传动轴的伸缩运动。

高速旋转，需要很好的动平衡制动、起步、颠簸等，会带来冲击。

目前，传动轴成对使用万向节外侧通常使用球笼式万向节：在空间角度变化的情况下传递扭矩内侧通常使用三销轴（自由三枢轴）万向节：在角度变化的情况下传递扭矩，有伸缩运动。

由于传动轴传递载荷大，有冲击，而且面临滑动和滚动摩擦，所以对润滑条件要求是很高的。

目前我们见到的大部分故障是由于万向节润滑不良和磨损导致的故障。

内万向节（内球笼）的主要故障是车辆加速时的摆动外万向节（外球笼）主要故障是转向（加速）时的异响。

半轴故障故障的原因：润滑不良导致的万向节磨损：防尘套破损，润滑脂丧失。

进入水和灰尘，造成变质和加剧磨损。

副厂万向节或维修不当冲击导致万向节损坏或半轴弯曲。

内球笼典型的故障现象：通常出现在40~70KM/h，加速时，车身的左右摆动，收油滑行时，摆动消失。

客户抱怨车抖动、晃动，较高车速也不明显。

外球笼典型的故障现象：转弯，通常是接近转向极限角度时，加速时，车辆前部会听到“咔咔咔”的连续异响。

方向盘、地板上有震感。

问诊：出现故障的车速，故障现象的提描述，是车身晃动还是方向盘的震动。

出现在加速时还是滑行时。

故障出现前/后，是否进行过底盘零件的维修，是否有碰撞事故或其它行驶中的意外撞击。

查询是否有相关维修史，特别是半轴或球笼万向节的维修。

检查：球笼防尘套是否破损，有大量的润滑脂被甩出。

球笼周围的车身或悬架上是否有陈旧的油泥（长时间破损，球笼油甩出，球笼内已经无油）。

是否有维修过的痕迹，是否能看出是副厂件传动轴及周围车身、悬架是否有撞击痕迹和变形。

是否安装到位球笼的间隙检查，在360°范围内，晃动球笼和轴，检查万向节的间隙。
