17 脚轮/椅子底座耐久性测试–循环性(参看图表17a至17e) 17,1 基座椅子的脚轮/椅子底座耐久性测试17.1.1 适用性此测试应用于附有脚轮的基座椅子。
7.1.2 测试的目的此测试的目的是评核椅子底座及脚轮抵受将椅子前后移动所引致的疲痨压力及磨损的能力。
17.1.3 测试装置a)将一个类似图表17c循环器附加于附有脚轮的椅子或椅子底座。
b)椅子该在有三个如图表17a所显示的障碍物的平滑而坚硬的平面上循转，障碍物就如图表17b的平面图所显示的。
c)如果要测试的是整张椅子，将102公斤(225磅) 的荷载加于椅子的座位上，如果是使用安置器的，测试组件(底座组件、装置器及重力) 的重量应相等于102公斤(255磅)加完全装配好的椅子的重量(参看图表表17c)，底部及脚轮应可自由旋转的。
d)循转器的行程长度应调较至可供应不少于762毫米(30吋)行程，行程须作定向，以使脚轮能在测试平台及如图17b显示的障碍物之上转动。
e)循转器应做出每分钟10 ± 2次循环的速率，一次循环应包括循环器的向前及向后的行程。
17.1.4 测试程序a) 椅子或椅子底部应在如图表17b显示的障碍物上作2,000次循环，然后再在平滑坚硬无障碍物之平面作98,000次循环。
b) 依据第17.1.5.1部份可接受水平评估产品。
c) 在终结循转时，于每一个轮柄的中线位置向脚轮施加22N(5lbf) 拉力。
a)根据17.1.5.2.部份的可接受水平评估产品。
17.1.5 可接受水平17.1.5.1 耐用度循环这里不该出现失去效用的情况。
17.1.5.2脚轮保持力经过22N (5 lbf) 力度施加后，脚轮不应与底座分离。
图表17d – 具椅脚椅子障碍平面图图表17e – 具椅脚椅子机械简图 图表17d 及17e - 脚轮/椅子底座耐久性测试 – 循环性障碍平面图及机械简图行程的中線 90º 足夠距離以使腳輪 經常可通過障礙之上 102公斤 (225磅) 荷載 200 – 400毫米 (8-15.5吋) 行程長度 762毫米 (30吋) 200 – 400毫米 (8-15.5吋)17 脚轮/椅子底座耐久性测试–循环性(承上)。

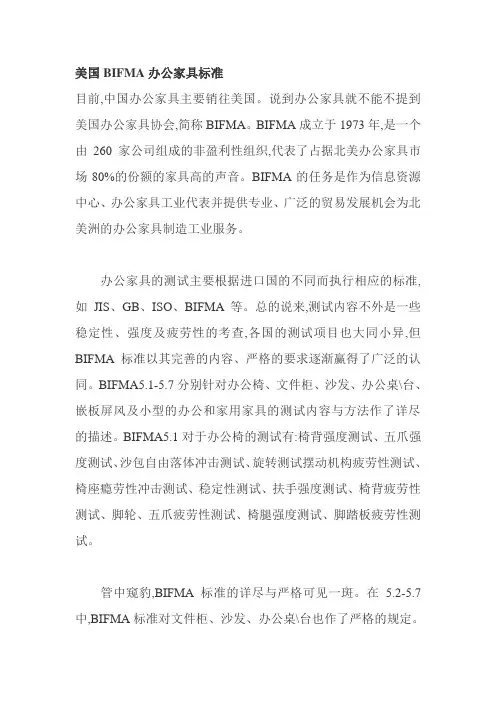

美国BIFMA办公家具标准目前,中国办公家具主要销往美国。
说到办公家具就不能不提到美国办公家具协会,简称BIFMA。
BIFMA成立于1973年,是一个由260家公司组成的非盈利性组织,代表了占据北美办公家具市场80%的份额的家具高的声音。
BIFMA的任务是作为信息资源中心、办公家具工业代表并提供专业、广泛的贸易发展机会为北美洲的办公家具制造工业服务。
办公家具的测试主要根据进口国的不同而执行相应的标准,如JIS、GB、ISO、BIFMA 等。
总的说来,测试内容不外是一些稳定性、强度及疲劳性的考查,各国的测试项目也大同小异,但BIFMA标准以其完善的内容、严格的要求逐渐赢得了广泛的认同。
BIFMA5.1-5.7分别针对办公椅、文件柜、沙发、办公桌\台、嵌板屏风及小型的办公和家用家具的测试内容与方法作了详尽的描述。
BIFMA5.1对于办公椅的测试有:椅背强度测试、五爪强度测试、沙包自由落体冲击测试、旋转测试摆动机构疲劳性测试、椅座瘾劳性冲击测试、稳定性测试、扶手强度测试、椅背疲劳性测试、脚轮、五爪疲劳性测试、椅腿强度测试、脚踏板疲劳性测试。
管中窥豹,BIFMA标准的详尽与严格可见一斑。
在 5.2-5.7中,BIFMA标准对文件柜、沙发、办公桌\台也作了严格的规定。
通过BIFMA测试再看ISO标准则是小菜一碟,通过BIFMA标准虽有一定难度,但经过设计人员及专门的共同努力,也不是高不可攀。
专家指出,在对美国出口市场的占有率中,中国只有十几个百分点,而加拿大却占了6成。
中国要想拿下巨大的潜力市场,做好BIFMA无疑是一条行之有效的途径。
(据广州展快报)一般说来，由于办公家具比家用家具的功能性更高，所以买家通常在下订单之前，都会要求生产厂家能够提供产品通过相关测试的证书，以确保其功能性与安全性。
为此，特别针对销往欧美市场的办公家具生产商，介绍有关的国际检测要求与指令。
美国市场测试要求：根据美国国家标准/商业及家具制造商协会所颁布的X5.1-1993法规一般检测项目包括：a.静止状态承载性b.力度承载性c.耐久性测试或产品生命周期测试类别Ⅰ：可倾斜式座椅检测项目及功能测试分别为：a.静止状态承载性椅背强度测试b.力度承载性坠落测试c.产品生命周期座椅撞击测试d.力度承载性稳定度测试e.产品生命周期倾斜机械装置测试f.产品生命周期椅背耐久性测试类别Ⅱ-1：椅背可倾斜座椅检测项目及功能测试分别为：a.静止状态承载性椅背强度测试b.力度承载性坠落测试c.产品生命周期座椅撞击测试d.力度承载性稳定度测试e.产品生命周期椅背耐久性测试类别Ⅱ-2：固定椅背或手调式椅背座椅检测项目及功能测试分别为：a.静止状态承载性椅背强度测试b.力度承载性坠落测试c.产品生命周期座椅撞击测试d.力度承载性稳定度测试e.产品生命周期椅背耐久性测试旋转座椅检测项目及功能测试分别为：产品生命周期旋转测试座椅底座检测项目及功能测试分别为：a.静止状态承载性底座测试b.产品生命周期脚轮/椅座耐久性测试一般式椅脚或雪车式座底检测项目及功能测试分别为：静止状态承载性（针对类别Ⅱ座椅）椅脚强度测试（包含前椅脚及侧椅脚）扶手检测项目及功能测试分别为：静止状态承载性扶手强度测试（包含垂直及水平）脚轮检测项目及功能测试分别为：产品生命周期（针对类别Ⅰ及类别Ⅱ座椅）脚轮/椅座耐久性测试脚凳检测项目及功能测试分别为：产品生命周期（针对类别Ⅰ及类别Ⅱ座椅）脚凳垂直度的耐久性测试欧洲市场测试标准：根据EN1335-1:2000办公家具-办公座椅对尺寸要求的测试项目1、座椅高度、长度、宽度2、座椅表面的长度3、座椅表面的倾斜度4、从座椅表面起椅背支撑点的高度、椅背靠垫的高度、座椅表面起椅背的高度5、椅背的宽度6、椅背的水平半径7、椅背倾斜调整幅度8、扶手的长度9、扶手的宽度10、坐垫至扶手的高度11、从扶手前方到座椅前边缘的距离12、两个扶手的间距13、底座最大的支架14、稳定度测试标准：依据EN1335-2:2000办公家具-办公座椅的安全检测要求1、一般设计上的要求2、测试的顺序3、使用期间的稳定度4、空载时座椅滚动的阻力5、强度及耐久度6、使用信息测试标准：根据EN1335-3:2000办公家具-办公座椅的安全检测方法（稳定度的检测要求）1、前端的失衡测试2、向前的失衡测试3、侧面的失衡测试4、向后的失衡测试测试标准：依照EN1022:1997对稳定度的测试要求适用于各类座椅的实验方式1、座椅的向前失衡测试2、无扶手座椅的侧面失衡测试3、有扶手座椅的向后失衡测试4、有椅背座椅的向后失衡测试座椅实验方式的几何变数1、一般检测2、可倾斜座椅3、摇椅4、有脚凳的活动躺椅5、脚凳测试6、无脚凳的活动躺椅向舒适度靠向暖色调变高档办公家具不再冷冰冰文章来源：中国办公家具网添加人：xuzongxun168添加时间：2006-9-1 10:56:36昨日，几家企业负责人正在挑选办公家具，令他们没想到的是，各类办公产品一扫以往冷冰冰的样子，开始向居家家具靠拢，越来越舒适。

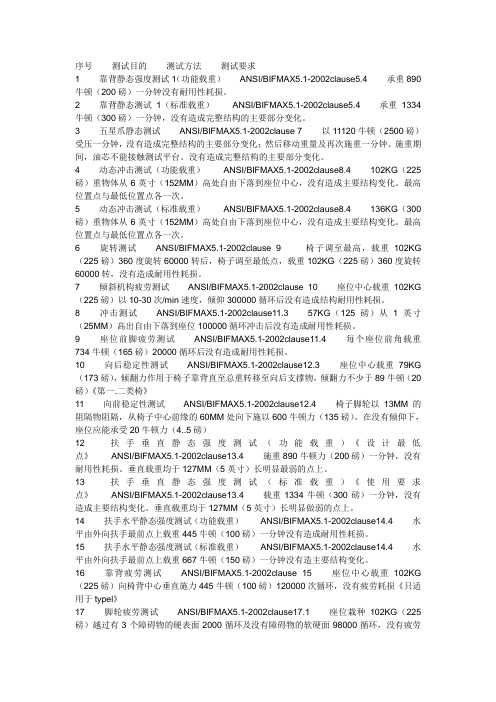

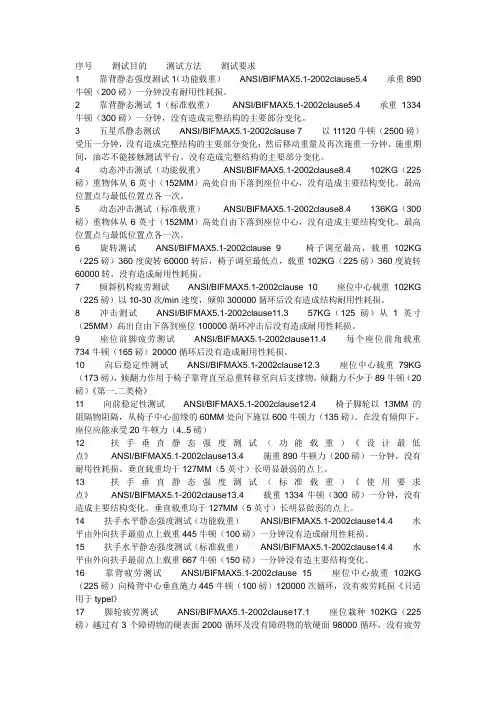

序号测试目的测试方法测试要求1 靠背静态强度测试1（功能载重） ANSI/BIFMAX5.1-2002clause5.4 承重890牛顿（200磅）一分钟没有耐用性耗损。
2 靠背静态测试1（标准载重） ANSI/BIFMAX5.1-2002clause5.4 承重1334牛顿（300磅）一分钟，没有造成完整结构的主要部分变化。
3 五星爪静态测试 ANSI/BIFMAX5.1-2002clause 7 以11120牛顿（2500磅）受压一分钟，没有造成完整结构的主要部分变化；然后移动重量及再次施重一分钟。
施重期间，油芯不能接触测试平台。
没有造成完整结构的主要部分变化。
4 动态冲击测试（功能载重） ANSI/BIFMAX5.1-2002clause8.4 102KG（225磅）重物体从6英寸（152MM）高处自由下落到座位中心，没有造成主要结构变化。
最高位置点与最低位置点各一次。
5 动态冲击测试（标准载重） ANSI/BIFMAX5.1-2002clause8.4 136KG（300磅）重物体从6英寸（152MM）高处自由下落到座位中心，没有造成主要结构变化。
最高位置点与最低位置点各一次。
6 旋转测试 ANSI/BIFMAX5.1-2002clause 9 椅子调至最高，载重102KG （225磅）360度旋转60000转后，椅子调至最低点，载重102KG（225磅）360度旋转60000转，没有造成耐用性耗损。
7 倾斜机构疲劳测试 ANSI/BIFMAX5.1-2002clause 10 座位中心载重102KG （225磅）以10-30次/min速度，倾仰300000循环后没有造成结构耐用性耗损。
8 冲击测试 ANSI/BIFMAX5.1-2002clause11.3 57KG（125磅）从1英寸（25MM）高出自由下落到座位100000循环冲击后没有造成耐用性耗损。
9 座位前脚疲劳测试 ANSI/BIFMAX5.1-2002clause11.4 每个座位前角载重734牛顿（165磅）20000循环后没有造成耐用性耗损。
序号测试目的测试方法测试要求1 靠背静态强度测试1（功能载重） ANSI/BIFMAX5.1-2002clause5.4 承重890牛顿（200磅）一分钟没有耐用性耗损。
2 靠背静态测试1（标准载重） ANSI/BIFMAX5.1-2002clause5.4 承重1334牛顿（300磅）一分钟，没有造成完整结构的主要部分变化。
3 五星爪静态测试 ANSI/BIFMAX5.1-2002clause 7 以11120牛顿（2500磅）受压一分钟，没有造成完整结构的主要部分变化；然后移动重量及再次施重一分钟。
施重期间，油芯不能接触测试平台。
没有造成完整结构的主要部分变化。
4 动态冲击测试（功能载重） ANSI/BIFMAX5.1-2002clause8.4 102KG（225磅）重物体从6英寸（152MM）高处自由下落到座位中心，没有造成主要结构变化。
最高位置点与最低位置点各一次。
5 动态冲击测试（标准载重） ANSI/BIFMAX5.1-2002clause8.4 136KG（300磅）重物体从6英寸（152MM）高处自由下落到座位中心，没有造成主要结构变化。
最高位置点与最低位置点各一次。
6 旋转测试 ANSI/BIFMAX5.1-2002clause 9 椅子调至最高，载重102KG （225磅）360度旋转60000转后，椅子调至最低点，载重102KG（225磅）360度旋转60000转，没有造成耐用性耗损。
7 倾斜机构疲劳测试 ANSI/BIFMAX5.1-2002clause 10 座位中心载重102KG （225磅）以10-30次/min速度，倾仰300000循环后没有造成结构耐用性耗损。
8 冲击测试 ANSI/BIFMAX5.1-2002clause11.3 57KG（125磅）从1英寸（25MM）高出自由下落到座位100000循环冲击后没有造成耐用性耗损。
9 座位前脚疲劳测试 ANSI/BIFMAX5.1-2002clause11.4 每个座位前角载重734牛顿（165磅）20000循环后没有造成耐用性耗损。

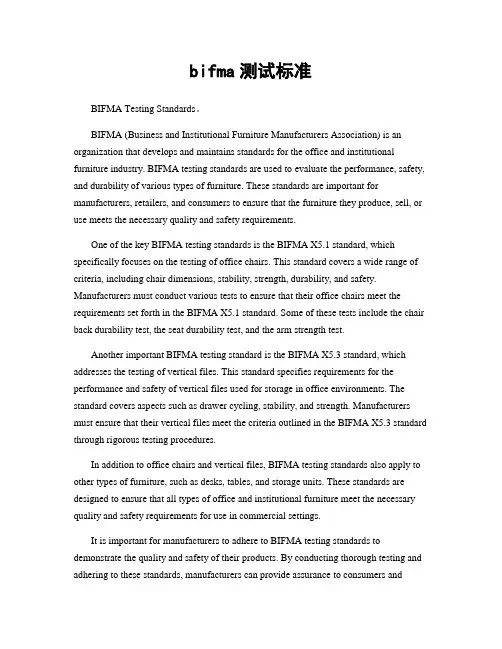

bifma测试标准BIFMA Testing Standards。
BIFMA (Business and Institutional Furniture Manufacturers Association) is an organization that develops and maintains standards for the office and institutional furniture industry. BIFMA testing standards are used to evaluate the performance, safety, and durability of various types of furniture. These standards are important for manufacturers, retailers, and consumers to ensure that the furniture they produce, sell, or use meets the necessary quality and safety requirements.One of the key BIFMA testing standards is the BIFMA X5.1 standard, which specifically focuses on the testing of office chairs. This standard covers a wide range of criteria, including chair dimensions, stability, strength, durability, and safety. Manufacturers must conduct various tests to ensure that their office chairs meet the requirements set forth in the BIFMA X5.1 standard. Some of these tests include the chair back durability test, the seat durability test, and the arm strength test.Another important BIFMA testing standard is the BIFMA X5.3 standard, which addresses the testing of vertical files. This standard specifies requirements for the performance and safety of vertical files used for storage in office environments. The standard covers aspects such as drawer cycling, stability, and strength. Manufacturers must ensure that their vertical files meet the criteria outlined in the BIFMA X5.3 standard through rigorous testing procedures.In addition to office chairs and vertical files, BIFMA testing standards also apply to other types of furniture, such as desks, tables, and storage units. These standards are designed to ensure that all types of office and institutional furniture meet the necessary quality and safety requirements for use in commercial settings.It is important for manufacturers to adhere to BIFMA testing standards to demonstrate the quality and safety of their products. By conducting thorough testing and adhering to these standards, manufacturers can provide assurance to consumers andretailers that their furniture meets the necessary performance and safety requirements. This can help to build trust and confidence in the products they produce and sell.For retailers and consumers, BIFMA testing standards provide a valuable benchmark for evaluating the quality and safety of furniture products. When purchasing office furniture, it is important to look for products that have been tested and certified to meet BIFMA standards. This can help to ensure that the furniture will perform as expected and provide a safe and comfortable environment for users.In conclusion, BIFMA testing standards play a crucial role in the office and institutional furniture industry. These standards help to ensure the quality, performance, and safety of various types of furniture, providing assurance to manufacturers, retailers, and consumers. By adhering to these standards, manufacturers can demonstrate the quality of their products, while retailers and consumers can make informed decisions when purchasing furniture for commercial settings. Adhering to BIFMA testing standards is essential for maintaining the integrity of the furniture industry and ensuring the satisfaction and safety of end users.。
序号测试目的测试方法测试要求1 靠背静态强度测试1（功能载重） ANSI/BIFMAX5.1-2002clause5.4 承重890牛顿（200磅）一分钟没有耐用性耗损。
2 靠背静态测试1（标准载重） ANSI/BIFMAX5.1-2002clause5.4 承重1334牛顿（300磅）一分钟，没有造成完整结构的主要部分变化。
3 五星爪静态测试 ANSI/BIFMAX5.1-2002clause 7 以11120牛顿（2500磅）受压一分钟，没有造成完整结构的主要部分变化；然后移动重量及再次施重一分钟。
施重期间，油芯不能接触测试平台。
没有造成完整结构的主要部分变化。
4 动态冲击测试（功能载重） ANSI/BIFMAX5.1-2002clause8.4 102KG（225磅）重物体从6英寸（152MM）高处自由下落到座位中心，没有造成主要结构变化。
最高位置点与最低位置点各一次。
5 动态冲击测试（标准载重） ANSI/BIFMAX5.1-2002clause8.4 136KG（300磅）重物体从6英寸（152MM）高处自由下落到座位中心，没有造成主要结构变化。
最高位置点与最低位置点各一次。
6 旋转测试 ANSI/BIFMAX5.1-2002clause 9 椅子调至最高，载重102KG （225磅）360度旋转60000转后，椅子调至最低点，载重102KG（225磅）360度旋转60000转，没有造成耐用性耗损。
7 倾斜机构疲劳测试 ANSI/BIFMAX5.1-2002clause 10 座位中心载重102KG （225磅）以10-30次/min速度，倾仰300000循环后没有造成结构耐用性耗损。
8 冲击测试 ANSI/BIFMAX5.1-2002clause11.3 57KG（125磅）从1英寸（25MM）高出自由下落到座位100000循环冲击后没有造成耐用性耗损。
9 座位前脚疲劳测试 ANSI/BIFMAX5.1-2002clause11.4 每个座位前角载重734牛顿（165磅）20000循环后没有造成耐用性耗损。

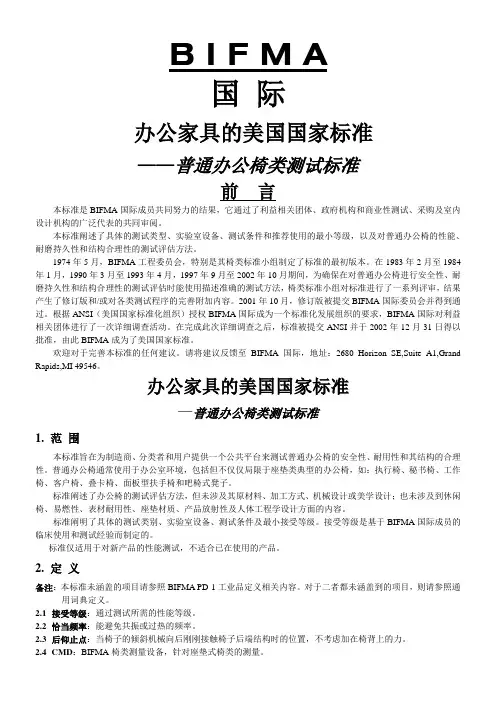

B I F M A国际办公家具的美国国家标准——普通办公椅类测试标准前言本标准是BIFMA国际成员共同努力的结果，它通过了利益相关团体、政府机构和商业性测试、采购及室内设计机构的广泛代表的共同审阅。
本标准阐述了具体的测试类型、实验室设备、测试条件和推荐使用的最小等级，以及对普通办公椅的性能、耐磨持久性和结构合理性的测试评估方法。
1974年5月，BIFMA工程委员会，特别是其椅类标准小组制定了标准的最初版本。
在1983年2月至1984年1月，1990年3月至1993年4月，1997年9月至2002年10月期间，为确保在对普通办公椅进行安全性、耐磨持久性和结构合理性的测试评估时能使用描述准确的测试方法，椅类标准小组对标准进行了一系列评审，结果产生了修订版和/或对各类测试程序的完善附加内容。
2001年10月，修订版被提交BIFMA国际委员会并得到通过。
根据ANSI （美国国家标准化组织）授权BIFMA国际成为一个标准化发展组织的要求，BIFMA国际对利益相关团体进行了一次详细调查活动。
在完成此次详细调查之后，标准被提交ANSI并于2002年12月31日得以批准，由此BIFMA成为了美国国家标准。
欢迎对于完善本标准的任何建议。
请将建议反馈至BIFMA国际，地址：2680 Horizon SE,Suite A1,Grand Rapids,MI 49546。
目录章节………………………………………………………………………………………………页数1. 范围 (4)2. 定义 (5)3. 概述 (7)3.1测试类型 (7)3.2 制造商指示 (7)3.3 图形 (8)3.4 图形象征 (8)3.5 测量 (8)3.6 公差 (8)3.7 推荐的测试报告形式 (8)4. 椅子类型 (9)5. 椅背强度测试——静态——Ⅰ型 (10)6. 椅背强度测试——静态——Ⅱ/Ⅲ型 (12)7. 脚架测试——静态 (14)8. 冲击测试——动态 (15)9. 旋转测试——循环/次数 (16)10. 倾仰测试——循环/次数 (17)11. 座垫耐磨持久性测试——循环/次数..................................................................... . (18)12. 稳定性测试 (20)13. 扶手强度测试——垂直方向——静态 (22)14. .扶手强度测试——水平方向——静态 (23)15. 椅背耐磨持久性测试——循环/次数——Ⅰ型 (24)16. 椅背耐磨持久性测试——循环/次数——Ⅱ/Ⅲ型 (26)17. 脚轮/脚架耐磨持久性测试——循环/次数................................................................ .. (28)18. 腿架强度测试——前端/侧面施力......................................................................... (30)19. 脚踏板耐磨持久性测试——垂直方向——循环/次数 (32)20. 扶手耐磨持久性测试——循环/次数 (33)21. 座垫深度调节测试——可手动调节座深的椅子............................................................ (34)22. 面板型扶手静态负荷测试 (35)23. 面板型扶手负荷解除测试——循环/次数 (36)附录A (37)图表椅类测试向导…………………………………………………………………………………………………图形（略……）办公家具的美国国家标准1.范围本标准旨在为制造商、分类者和用户提供一个公共平台来测试普通办公椅的安全性、耐用性和其结构的合理性。
B I F M A国际办公家具的美国国家标准——普通办公椅类测试标准前言本标准是BIFMA国际成员共同努力的结果，它通过了利益相关团体、政府机构和商业性测试、采购及室内设计机构的广泛代表的共同审阅。
本标准阐述了具体的测试类型、实验室设备、测试条件和推荐使用的最小等级，以及对普通办公椅的性能、耐磨持久性和结构合理性的测试评估方法。
1974年5月，BIFMA工程委员会，特别是其椅类标准小组制定了标准的最初版本。
在1983年2月至1984年1月，1990年3月至1993年4月，1997年9月至2002年10月期间，为确保在对普通办公椅进行安全性、耐磨持久性和结构合理性的测试评估时能使用描述准确的测试方法，椅类标准小组对标准进行了一系列评审，结果产生了修订版和/或对各类测试程序的完善附加内容。
2001年10月，修订版被提交BIFMA国际委员会并得到通过。
根据ANSI（美国国家标准化组织）授权BIFMA国际成为一个标准化发展组织的要求，BIFMA国际对利益相关团体进行了一次详细调查活动。
在完成此次详细调查之后，标准被提交ANSI并于2002年12月31日得以批准，由此BIFMA成为了美国国家标准。
欢迎对于完善本标准的任何建议。
请将建议反馈至BIFMA国际，地址：2680 Horizon SE,Suite A1,Grand Rapids,MI 49546。
办公家具的美国国家标准—普通办公椅类测试标准1.范围本标准旨在为制造商、分类者和用户提供一个公共平台来测试普通办公椅的安全性、耐用性和其结构的合理性。
普通办公椅通常使用于办公室环境，包括但不仅仅局限于座垫类典型的办公椅，如：执行椅、秘书椅、工作椅、客户椅、叠卡椅、面板型扶手椅和吧椅式凳子。
标准阐述了办公椅的测试评估方法，但未涉及其原材料、加工方式、机械设计或美学设计；也未涉及到休闲椅、易燃性、表材耐用性、座垫材质、产品放射性及人体工程学设计方面的内容。
标准阐明了具体的测试类别、实验室设备、测试条件及最小接受等级。
17 脚轮/椅子底座耐久性测试–循环性(参看图表17a至17e) 17,1 基座椅子的脚轮/椅子底座耐久性测试
17.1.1 适用性
此测试应用于附有脚轮的基座椅子。
7.1.2 测试的目的
此测试的目的是评核椅子底座及脚轮抵受将椅子前后移动所引致的疲痨压力及磨损的能力。
17.1.3 测试装置
a)将一个类似图表17c循环器附加于附有脚轮的椅子或椅子底
座。
b)椅子该在有三个如图表17a所显示的障碍物的平滑而坚硬的
平面上循转，障碍物就如图表17b的平面图所显示的。
c)如果要测试的是整张椅子，将102公斤(225磅) 的荷载加
于椅子的座位上，如果是使用安置器的，测试组件(底座组
件、装置器及重力) 的重量应相等于102公斤(255磅)加完
全装配好的椅子的重量(参看图表表17c)，底部及脚轮应可
自由旋转的。
d)循转器的行程长度应调较至可供应不少于762毫米(30吋)
行程，行程须作定向，以使脚轮能在测试平台及如图17b显
示的障碍物之上转动。
e)循转器应做出每分钟10 ± 2次循环的速率，一次循环应包括
循环器的向前及向后的行程。
17.1.4 测试程序
a) 椅子或椅子底部应在如图表17b显示的障碍物上作2,000次
循环，然后再在平滑坚硬无障碍物之平面作98,000次循环。
b) 依据第17.1.5.1部份可接受水平评估产品。
c) 在终结循转时，于每一个轮柄的中线位置向脚轮施加22N
(5lbf) 拉力。
a)根据17.1.5.2.部份的可接受水平评估产品。
17.1.5 可接受水平
17.1.5.1 耐用度循环
这里不该出现失去效用的情况。
17.1.5.2脚轮保持力
经过22N (5 lbf) 力度施加后，脚轮不应与底座分离。
图表17d – 具椅脚椅子障碍平面图
图表17e – 具椅脚椅子机械简图 图表17d 及17e - 脚轮/椅子底座耐久性测试 – 循环性
障碍平面图及机械简图
行程的中線 90º 足夠距離以使腳輪 經常可通過障礙之上 102公斤 (225磅) 荷載 200 – 400毫米 (8-15.5吋) 行程長度 762毫米 (30吋) 200 – 400毫米 (8-15.5吋)
17 脚轮/椅子底座耐久性测试–循环性(承上)。
