网络图绘制方法网络图绘制方法，是指绘制网络拓扑图或流程图等网络图形的方法，是网络工程师和IT技术人员必不可少的基础技能之一。

本文将针对网络图绘制方法进行详细介绍，主要包括网络图的分类、绘制工具的选择、绘制步骤、绘制注意事项以及常见问题解决方法等方面的内容。

一、网络图的分类网络图按照用途和形式可分为多种类型，如拓扑图、流程图、时序图、系统结构图等。

其中，拓扑图是最常见和重要的网络图形之一，是指表达网络结构和连接关系的图形。

网络拓扑图主要包括三种类型：总体拓扑图、区域拓扑图、细节拓扑图。

总体拓扑图主要表达整个网络的物理结构和主要设备之间的逻辑连接关系，通常用于整体的规划、设计和配置。

区域拓扑图是指按照网络的分区或功能进行划分，表达局部网络的结构和设备之间的连接关系，通常用于细化网络规划和故障诊断。

细节拓扑图是指针对具体的设备或连接进行详细的展示和描述，通常用于问题的定位和解决。

二、绘制工具的选择网络图的绘制通常需要借助于专业的绘图工具，如Visio、PPT、CAD等。

其中，Visio是最常用和最受欢迎的网络图绘制工具之一，它具有简单易用、功能丰富、支持多种格式输出等特点。

PPT和CAD也是常用的绘图工具，它们分别具有动态演示和三维建模的优势。

当然，还有一些开源的绘图工具可供选择，如DIA、Grafana等，它们免费并且功能不弱，但需要一定的学习成本。

三、绘制步骤下面按照总体拓扑图为例，介绍网络图绘制的步骤：1、确定绘制对象和边界范围：首先要确定绘制对象，即网络中的设备、机房、区域等，然后确定边界范围，即绘制的总体范围，一般以网络的核心层为中心，向外扩展。

2、绘制基础框架和连接线：根据边界范围，绘制基础布局框架，并连接主要设备之间的连接线。

要注意设备之间的物理距离和逻辑连接关系，选择不同的连接线类型和端口标识。

3、添加设备节点和属性：在绘制好的基础框架上，添加设备节点，包括路由器、交换机、防火墙、服务器等，然后添加设备的基本属性，如名称、IP地址、类型、状态等。

网络拓扑结构图怎么画导语：网络拓扑图是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。

根据结构，可以分为分布式结构、树型结构、网状结构等。

本文将为你介绍讲解具体的绘制方法。

免费获取网络拓扑图软件：/network/网络拓扑图绘制软件有哪些？亿图图示是一款适合新手的入门级拓扑图绘制软件，软件界面简单，包含丰富的图表符号，中文界面，以及各类图表模板。

软件智能排版布局，拖曳式操作，极易上手。

与MS Visio等兼容，方便绘制各种网络拓扑图、电子电路图，系统图，工业控制图，布线图等，并且与他人分享您的文件。

软件支持图文混排和所见即所得的图形打印，并且能一键导出PDF, Word, Visio, PNG, SVG 等17种格式。

目前软件有Mac, Windows和Linux三个版本，满足各种系统需要。

亿图图示绘制“思科网络图”的特点1.专业的教程：亿图图示的软件为用户制作了使用教程的pdf以及视频。

2.可导出多种格式：导出的文件Html，PDF，SVG，Microsoft Word, PowerPoint，Excel等多种格式。

3.支持多系统：支持Windows，Mac 和Linux的电脑系统，版本同步更新。

4.软件特色：智能排版布局，拖曳式操作，兼容Office。

5.云存储技术：可以保存在云端，不用担心重要的数据图表丢失。

6.丰富的图形符号库助你轻松设计思科网络图网络拓扑图怎么画？步骤一：打开绘制网络拓扑图的新页面双击打开网络拓扑图制作软件点击‘可用模板’下标题类别里的‘网络图’。

双击打开一个绘制网络拓扑图的新页面，进入编辑状态。

步骤二：从库里拖放添加从界面左边的符号库里拖动网络符号到画布。

步骤三：放大或缩小图形为了让图形更加的美观，我们还可以对编辑好的图形做一定的放大缩小改动，点击图形四周的绿色小方块拉动鼠标方向键进行相应的调整。

步骤四：添加连接线点击开始菜单里的连接线功能，将光标放在图形的连接点上。

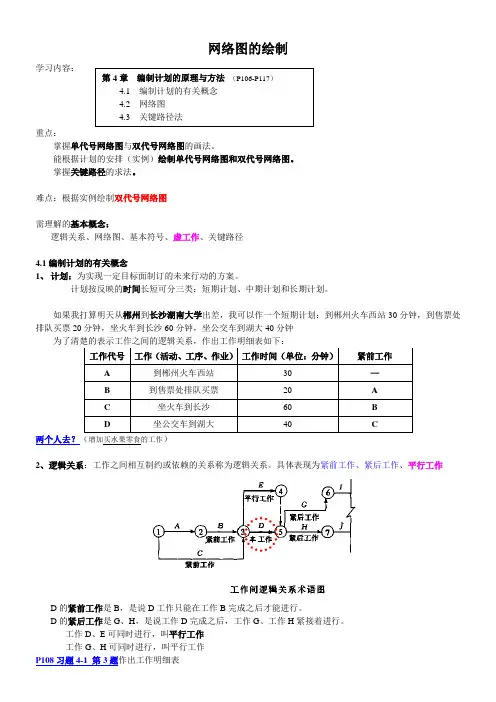

网络图的绘制学习内容：第4章编制计划的原理与方法（P106-P117）4.1 编制计划的有关概念4.2 网络图4.3 关键路径法重点：掌握单代号网络图与双代号网络图的画法。

能根据计划的安排（实例）绘制单代号网络图和双代号网络图。

掌握关键路径的求法。

难点：根据实例绘制双代号网络图需理解的基本概念：逻辑关系、网络图、基本符号、虚工作、关键路径4.1编制计划的有关概念1、计划：为实现一定目标面制订的未来行动的方案。

计划按反映的时间长短可分三类：短期计划、中期计划和长期计划。

如果我打算明天从郴州到长沙湖南大学出差，我可以作一个短期计划：到郴州火车西站30分钟，到售票处排队买票20分钟，坐火车到长沙60分钟，坐公交车到湖大40分钟为了清楚的表示工作之间的逻辑关系，作出工作明细表如下：工作代号工作（活动、工序、作业）工作时间（单位：分钟）紧前工作A 到郴州火车西站30—B 到售票处排队买票20 AC 坐火车到长沙60 BD 坐公交车到湖大40 C两个人去？（增加买水果零食的工作2、逻辑关系：工作之间相互制约或依赖的关系称为逻辑关系。

具体表现为紧前工作、紧后工作、平行工作D的紧前工作是B，是说D工作只能在工作B完成之后才能进行。

D的紧后工作是G、H，是说工作D完成之后，工作G、工作H紧接着进行。

工作D、E可同时进行，叫平行工作工作G、H可同时进行，叫平行工作P108习题4-1 第3题作出工作明细表4.2网络图1.网络图的概念：网络计划的表达形式是网络图。

(对一些与时间因素相关密切的工作来说，用网络图对计划作务进行描述分析，是常用的方法。

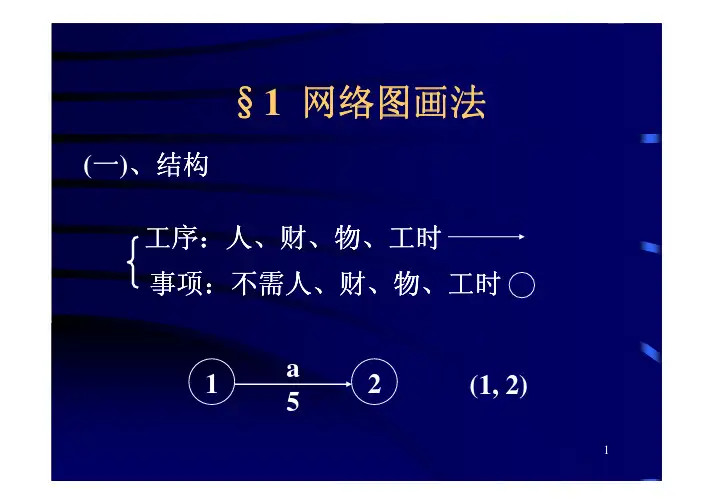

) 所谓网络图是指由箭线和节点组成的、用来表示工作流程的有向、有序的网状图形。

分类：按箭线和节点所代表的含义不同，可分为两大类 单代号网络图双代号网络图2.单代号网络图(节点式网络图)以节点(圆圈)表示工作，以箭线表示工作之间的逻辑关系的网络图称为单代号网络图。

即每一个节点表示一项工作，节点所表示的工作代号和持续时间等标注在节点内，如图所示。

网络图绘制技术一、网络计划技术基本概念（一）归纳与总结主要内容细化内容知识要点网络图网络图由节点和箭线组成，表示工作流程的有向、有序网状图形分为双代号和单代号两种虚工作虚工作既不消耗时间，也不消耗资源双代号网络图中，虚箭线表示虚工作单代号网络图中，虚工作只能出现在起点或终点节点处逻辑关系工艺关系生产性工作之间由工艺过程决定非生产性工作之间由工作程序决定组织关系因组织安排或(劳动力、原材料、施工机具等)调配需要具体表现紧前工作、紧后工作、平行工作、先行工作、后续工作线路、关键线路和关键工作线路定义及表示方法关键线路总持续时间最长的线路；不只一条；执行过程中会发生转移关键工作关键线路上的工作称为关键工作（二）、工作间逻辑关系术语图示。

二、网络图的绘制主要内容细化内容知识要点网络图的绘制双代号网络图绘制规则1. 按照已定的逻辑关系绘制2. 严禁出现循环回路三、网络计划时间参数的计算（一）、网络计划时间参数的概念（二）、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算。

A．按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。

这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。

此外，还应计算网络计划的计算工期。

为了简化计算，网络计划时间参数中的开始时间和完成时间都应以时间单位的终了时刻为标准。

如第3天开始即是指第3天终了（下班）时刻开始，实际上是第4天上班时刻才开始；第5天完成即是指第5天终了（下班）时刻完成。

下面是按工作计算法计算时间参数的过程。

1．计算工作的最早开始时间和最早完成时间工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。

其计算步骤如下：（1）以网络计划起点节点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零。

（2）工作的最早完成时间可利用公式（3—3）进行计算：EFi-J=ESi-j+Di—j 公式（3—3）（3）其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值。

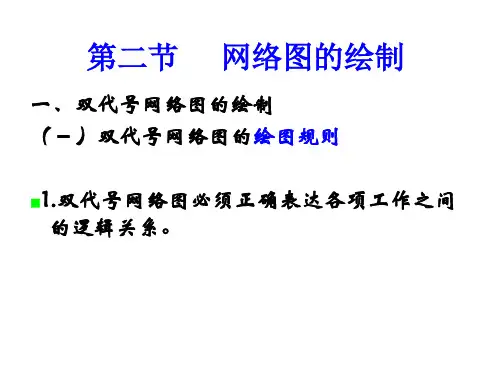

网络图的绘制规则和方法(2)绘图方法。

当已知每一项工作的紧前工作时，可按下述步骤绘制双代号网络图：1)绘制没有紧前工作的工作箭线，使它们具有相同的开始节点，以保证网络图只有一个起点节点。

2)依次绘制其它工作箭线。

这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。

在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接画在其紧前工作箭线之后即可。

②当所要绘制的工作有多项紧前工作时，应按以下四种情况分别予以考虑：a. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在一项只作为本工作紧前工作的工作(即在紧前工作栏目中，该紧前工作只出现一次)，则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

b. 对于所要绘制的工作(本工作)而言，如果在其紧前工作之中存在多项只作为本工作紧前工作的工作，应先将这些紧前工作箭线的箭头节点合并，再从合并后的节点开始，画出本工作箭线，最后用虚箭线将其它紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

c. 对于所要绘制的工作(本工作)而言，如果不存在情况a.和情况b.时，应判断本工作的所有紧前工作是否都同时作为其它工作的紧前工作(即在紧前工作栏目中，这几项紧前工作是否均同时出现若干次)。

如果上述条件成立，应先将这些紧前工作箭线的箭头节点合并后，再从合并后的节点开始画出本工作箭线。

d. 对于所要绘制的工作(本工作)而言，如果既不存在情况a.和情况b.，也不存在情况c.时，则应将本工作箭线单独画在其紧前工作箭线之后的中部，然后用虚箭线将其各紧前工作箭线的箭头节点与本工作箭线的箭尾节点分别相连，以表达它们之间的逻辑关系。

3)当各项工作箭线都绘制出来之后，应合并那些没有紧后工作之工作箭线的箭头节点，以保证网络图只有一个终点节点(多目标网络计划除外)。
