二极管特性实验报告二极管特性实验报告引言：二极管是一种常见的电子元件，具有非常重要的特性和应用。
本次实验旨在通过实际操作和测量，深入了解二极管的特性，并探索其在电路中的应用。
通过实验，我们可以更好地理解二极管的工作原理和特性。
实验目的：1. 了解二极管的基本结构和工作原理；2. 掌握二极管的伏安特性曲线的测量方法；3. 研究二极管的整流特性和稳压特性；4. 探索二极管在电路中的应用。
实验器材与原理：1. 实验器材：二极管、直流电源、电阻、万用表、示波器等；2. 实验原理：二极管是一种具有非线性特性的电子元件。
它由P型半导体和N 型半导体组成，具有一个PN结。
当二极管正向偏置时，电流可以流过PN结，形成通路；而反向偏置时，电流无法流过PN结，形成截止状态。
实验步骤：1. 搭建二极管的伏安特性测量电路。
将二极管连接到直流电源的正负极，通过电阻限流，将万用表调至电流测量档位，用示波器测量电压。
2. 正向偏置测量：将电源正极接到二极管的P端，负极接到N端，逐渐增加电压，记录电流和电压的变化。
3. 反向偏置测量：将电源正负极与之前相反地接到二极管的端口，逐渐增加电压，记录电流和电压的变化。
实验结果与分析：1. 正向偏置测量结果：我们可以观察到，当正向电压超过二极管的正向压降（一般为0.6-0.7V）时，电流急剧增加，呈指数增长。
这表明二极管在正向偏置时具有导通特性。
2. 反向偏置测量结果：我们发现，无论反向电压如何增加，电流都非常小，接近于零。
这说明二极管在反向偏置时具有截止特性。
实验讨论：1. 二极管的整流特性：通过实验我们发现，二极管在正向偏置时可以将交流电信号转换为直流电信号。
这是因为在正半周，二极管导通，电流可以流过；而在负半周，二极管截止，电流无法流过。
因此，二极管可以用作整流器，将交流电转换为直流电。
2. 二极管的稳压特性：二极管在正向偏置时，具有稳定的电压降。
这使得二极管可以用作稳压器，将输入电压稳定在一定范围内。
仿真实验一 二极管特性仿真实验
1. 实验目的和要求
掌握Multisim 10的基本使用方法；
通过仿真，验证二极管的V －I 特性规律及主要参数。
2. 实验平台
Multisim 10和Excel 软件
3. 实验内容
基于二极管的V －I 特性公式：/(1)d T V V
d s I I
e =-进行二极管的特性验证；
二极管正向伏安特性仿真如图1所示。
图1
按照图1中的仿真图，分别调节R2的百分比，然后将到的对应的测量值填入表1中。
R2
10% 20% 30% 40% 50% 60% 70% 80% 90% d V /mV d I /mA
4. 实验原理
基于二极管的V －I 特性公式：/(1)d T V V s I I e =-进行二极管的特性验证
5. 实验步骤
第1步：在Multisim 10软件中，搭建如图1所示的仿真图；
第2步：按照图1中的仿真图，分别调节R2的百分比，然后将到的对应的测量值填入表1中；
第3步：用EXCEL 对得到的数据进行曲线拟合，得到V-I 拟合曲线。
第4步：对仿真结果进行总结分析，得出自己对此次实验的心得。
6. 分析和讨论
对仿真结果进行总结分析，得出自己对此次实验的心得：。

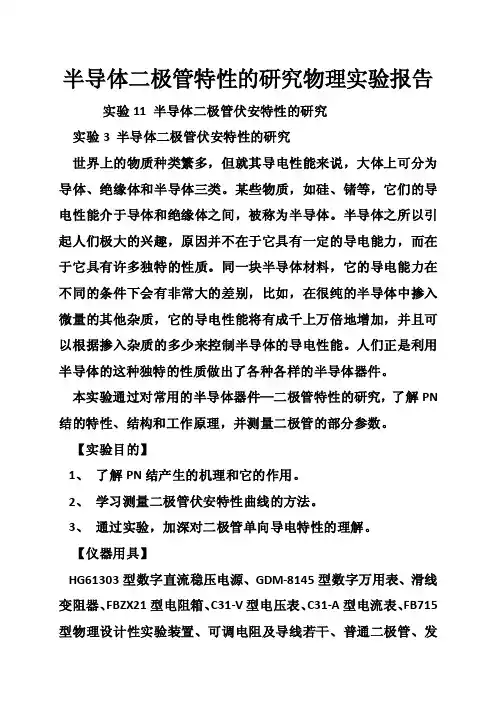

半导体二极管特性的研究物理实验报告实验11 半导体二极管伏安特性的研究实验3 半导体二极管伏安特性的研究世界上的物质种类繁多，但就其导电性能来说，大体上可分为导体、绝缘体和半导体三类。
某些物质，如硅、锗等，它们的导电性能介于导体和绝缘体之间，被称为半导体。
半导体之所以引起人们极大的兴趣，原因并不在于它具有一定的导电能力，而在于它具有许多独特的性质。
同一块半导体材料，它的导电能力在不同的条件下会有非常大的差别，比如，在很纯的半导体中掺入微量的其他杂质，它的导电性能将有成千上万倍地增加，并且可以根据掺入杂质的多少来控制半导体的导电性能。
人们正是利用半导体的这种独特的性质做出了各种各样的半导体器件。
本实验通过对常用的半导体器件—二极管特性的研究，了解PN 结的特性、结构和工作原理，并测量二极管的部分参数。
【实验目的】1、了解PN结产生的机理和它的作用。
2、学习测量二极管伏安特性曲线的方法。
3、通过实验，加深对二极管单向导电特性的理解。
【仪器用具】HG61303型数字直流稳压电源、GDM-8145型数字万用表、滑线变阻器、FBZX21型电阻箱、C31-V型电压表、C31-A型电流表、FB715型物理设计性实验装置、可调电阻及导线若干、普通二极管、发光二极管、稳压二极管等【实验原理】1. 电学元件的伏安特性在某一电学元件两端加上直流电压，在元件内就会有电流通过，通过元件的电流与其两端电压之间的关系称为电学元件的伏安特性。
一般以电压为横坐标，电流为纵坐标作出元件的电压-电流关系曲线，称为该元件的伏安特性曲线。
对于碳膜电阻、金属膜电阻、线绕电阻等电学元件，在通常情况下，通过元件的电流与加在元件两端的电压成正比，即其伏安特性曲线为一通过原点的直线，这类元件称为线性元件，如图3-1的直线a。
至于半导体二极管、稳压管、三极管、光敏电阻、热敏电阻等元件，通过元件的电流与加在元件两端的电压不成线性关系变化，其伏安特性为一曲线，这类元件称为非线性元件，如图3-1的曲线b、c。
二极管应用实验报告二极管应用实验报告引言：二极管是一种重要的电子元件，具有单向导电性质，广泛应用于电子电路中。
本实验旨在通过实际操作和观察，探究二极管在不同应用场景下的特性和效果。
实验一：二极管的整流特性实验目的：通过搭建整流电路，观察二极管在交流电源下的整流效果，并分析其特性。
实验步骤：1. 准备材料：二极管、变压器、电阻、电容、示波器等。
2. 搭建整流电路：将二极管串联在交流电源电路中，通过变压器调节电压大小。
3. 接入示波器：将示波器连接到电路中，观察输出波形。
实验结果：在交流电源下，二极管实现了电流的单向导通，输出波形呈现出明显的半波整流效果。
通过调节电压大小，我们发现输出波形的峰值与输入电压呈线性关系。
实验分析：二极管的整流特性使其在电源转换和电路稳定性方面具有重要应用。
通过实验，我们验证了二极管在交流电源下的整流效果，并了解了其在电路中的作用。
实验二：二极管的稳压特性实验目的：通过搭建稳压电路，研究二极管在稳定电压输出方面的应用。
实验步骤：1. 准备材料：二极管、电阻、电容、稳压二极管等。
2. 搭建稳压电路：将稳压二极管与电阻、电容等元件连接，形成稳压电路。
3. 测量输出电压：通过示波器或万用表等工具，测量稳压电路输出的电压大小。
实验结果：在稳压电路中，二极管通过调节电流大小，实现了稳定的输出电压。
我们发现，无论输入电压如何变化，稳压二极管都能保持输出电压的稳定性。
实验分析：二极管的稳压特性使其在电源稳定和电路保护方面起到重要作用。
通过实验，我们深入了解了稳压二极管的工作原理，并验证了其在稳压电路中的应用效果。
实验三：二极管的信号调制特性实验目的：通过搭建调制电路，研究二极管在信号传输和调制方面的应用。
实验步骤：1. 准备材料：二极管、电容、电阻、信号发生器等。
2. 搭建调制电路：将信号发生器与二极管、电容、电阻等元件连接，形成调制电路。
3. 观察输出信号：通过示波器等工具，观察调制电路输出的信号波形。
二极管特性的研究实验报告二极管特性的研究实验报告引言：二极管是一种基本的电子元件，具有非常重要的应用价值。
本实验旨在通过研究二极管的特性，深入了解其工作原理和应用。
实验目的：1. 研究二极管的正向工作特性；2. 研究二极管的反向工作特性；3. 探究二极管的导通电压和截止电压。
实验仪器和材料：1. 二极管（正向工作时使用硅二极管，反向工作时使用锗二极管）；2. 直流电源；3. 电阻箱；4. 数字万用表；5. 示波器；6. 连接线等。
实验步骤：1. 正向工作特性的研究将二极管连接到直流电源的正极，通过电阻箱调节电流大小，使用数字万用表测量二极管的正向电压和电流。
记录不同电流下的电压和电流值，并绘制出二极管的正向工作特性曲线。
2. 反向工作特性的研究将二极管连接到直流电源的负极，通过电阻箱调节电流大小，使用数字万用表测量二极管的反向电压和电流。
记录不同电流下的电压和电流值，并绘制出二极管的反向工作特性曲线。
3. 导通电压和截止电压的测量在正向工作特性曲线上，找到二极管开始导通的电压值，即导通电压；在反向工作特性曲线上，找到二极管开始截止的电压值，即截止电压。
通过实验测量得到的数值，与理论值进行比较和分析。
实验结果与分析：1. 正向工作特性根据实验数据，我们得到了二极管的正向工作特性曲线。
通过观察曲线，我们可以看到，当正向电压小于导通电压时，二极管处于截止状态，电流几乎为零；当正向电压大于导通电压时，二极管开始导通，电流急剧增加。
这说明二极管具有单向导电性。
2. 反向工作特性根据实验数据，我们得到了二极管的反向工作特性曲线。
观察曲线可以发现，在反向电压较小时，二极管的反向电流非常小，可以忽略不计；但当反向电压超过截止电压时，反向电流急剧增加，这是因为电压超过一定值后，二极管内部的PN结会被击穿，形成电流通路。
这也是二极管用作电路保护元件的原理之一。
3. 导通电压和截止电压通过实验测量，我们得到了二极管的导通电压和截止电压的数值。
实验一晶体二极管特性分析实验目的：1.熟悉仿真软件Multisim的使用，掌握基于软件的电路设计和仿真分析方法；2.熟悉NI myDAQ硬件实验平台，掌握基本功能的使用方法；3.通过软件仿真和硬件实验验证，掌握晶体二极管的基本特性。
实验内容：一、仿真实验1.根据图1-1所示电路，在Multisim中进行仿真分析，得到二极管的伏安特性。
图1-1. 二极管伏安特性实验电路仿真任务：二极管选取型号1N3064，对直流电压源V1进行DC扫描，扫描范围0~1V，步长0.01V，测量二极管中的电流，得到二极管伏安特性曲线。
仿真设置：Simulate→ Analyses → DC Sweep，设置电压扫描范围和输出变量;二极管伏安特性曲线：2.根据图1-2所示的二极管半波整流电路，在Multisim中进行仿真分析，得到输出电压随不同参数的变化情况。
图1-2. 二极管半波整流电路仿真任务及分析方法：a.固定输入信号频率为50Hz，振幅5V，直流电压0V，负载电容C1=10μF，改变负载电阻，采用Agilent示波器（Agilent Oscilloscope）观察输入输出波形，测量输出电压的平均值和纹波电压，并完成表1-1。
表1-1：负载电阻（kΩ） 1 10 100输出电压（V） 2.15 3.85 4.31输出纹波峰峰值（V） 2.890.655090.07863负载1kΩ：负载10kΩ：负载100kΩ：b.固定输入信号频率为50Hz，振幅5V，直流电压0V，负载电阻R1=10kΩ，采用Agilent示波器观察输入输出波形，测量输出电压的平均值和纹波电压，并完成表1-2。
表1-2：负载电容（μF）10 47 220输出电压（V） 3.85 3.93 3.93输出纹波峰峰值（V）0.65509 0.14304 0.0306负载10μF：负载47μF：负载220μF：c.根据仿真实验数据，给出输出电压的平均值和纹波电压与负载电阻和负载电容的相互关系。
一、 实验目的：1、 验证晶体二极管的单向导电特性。
2、 学会测量晶体二极管的伏安特性曲线。
3、 掌握几种常用特种功能二极管的性能和使用方法。
二、 实验前准备：1、 复习晶体二极管结构和伏安特性。
2、 阅读光电二极管、发光二极管和稳压管的特性和使用范围。
3、 复习用万用表测量晶体二极管的方法。
阅读用图示仪测试晶体二极管及用示波 器测量输出电压的方法。
三、 实验设备：KJ120学习机一台数字式万用表一块指针式万用表 一块(20KQ N DC )四、 实验原理：晶体二极管由一个 PN 结构成，具有单向导电作用。
1.1所示。
实验极管特性实验几种常用二极管的符号如图(b) (C)图1.1几种常见二极管的符号图 1.1 (a )为普通二极管，如 In4001;1 n4148;2A P 图1.1 ( b )〜(C)为稳压管、发光二极管等。
如稳压管，它工作在反向击穿区。
使用时，利用反向电流在击穿区很大范围内变 化而电压基本恒定的特性来进行稳压。
发光二极管是一种把电能变成光能的半导体器件。
有发红光的，发黄光的，发绿光的等等。
发光二极管工作电压较低(1.6〜3V ),正向工作电流只需几毫安到几十毫安，故 常作线路通断指示和数字显示。
若将万用表黑表笔接二极管正极，红表笔接二极管负极，则二极管处于正向偏置, 呈现低阻，表针偏转大；反之，二极管处于反向偏置，呈现高阻，表针偏转小。
根据 等。
发光二极管有各种颜色，例如2、测量2AP 的伏安特性。
(1) 测量2AP 正、反向伏安特性的线路见图 测量2AP 伏安特性的线路。
(2) 将电位器R w 中心滑臂旋至地端，接通电源。
调节R w 阻值使输出电压逐渐增 大。
按实验报告表1-2要求测量2AP 或2CK 的正向伏安特性，并将数据填入 该表，在直角坐标上绘成曲线。
(3) 按实验报告表1-2要求，测量2AP 或2CK 的反向伏安特性。
注意2AP 型管 反向电流不要超过 400 U A 。
二极管的特性研究实验报告二极管的特性研究实验报告引言：二极管是一种常见的电子元件，具有非常重要的应用价值。
本实验旨在通过对二极管的特性进行研究，探索其在电子电路中的作用和应用。
通过实验，我们将深入了解二极管的工作原理、特性以及其在电子设备中的应用。
一、实验目的本实验的主要目的是通过对二极管的特性研究，掌握以下内容：1. 了解二极管的基本结构和工作原理；2. 掌握二极管的伏安特性曲线；3. 研究二极管的整流特性；4. 探究二极管在电子电路中的应用。
二、实验原理二极管是一种具有两个电极的电子元件，由P型半导体和N型半导体组成。
当二极管两端施加正向电压时，电流可以流过二极管，此时二极管处于导通状态；而当施加反向电压时，电流无法通过二极管，此时二极管处于截止状态。
这种特性使得二极管在电子电路中有着广泛的应用，例如整流电路、电压稳压器等。
三、实验步骤1. 搭建实验电路：将二极管与电源、电阻等元件连接，搭建出所需的电路；2. 测量伏安特性曲线：通过改变施加在二极管上的电压，测量不同电压下的电流值，并记录下来；3. 研究二极管的整流特性：将二极管连接到适当的电路中，观察并记录电流的变化情况；4. 探究二极管在电子电路中的应用：将二极管应用到不同的电子电路中，观察其在电路中的作用和效果。
四、实验结果与分析通过实验测量和记录，我们得到了二极管在不同电压下的电流值，并绘制出了伏安特性曲线。
通过分析曲线，我们可以发现二极管的导通电压和截止电压。
此外，我们还观察到了二极管在整流电路中的作用，即将交流信号转化为直流信号。
通过实验，我们深入了解了二极管的特性和应用。
五、实验总结本次实验通过对二极管的特性研究，我们对二极管的工作原理、特性以及其在电子设备中的应用有了更深入的了解。
通过测量伏安特性曲线和研究整流特性，我们掌握了二极管的重要特性，并了解了其在电子电路中的应用。
这对我们以后的学习和研究具有重要的意义。
六、参考文献[1] 《电子技术基础》. 电子工业出版社, 2018.[2] 张三, 李四. 二极管的特性研究与应用. 电子学报, 2019, 27(3): 45-50.以上是本次二极管的特性研究实验报告的简要内容。

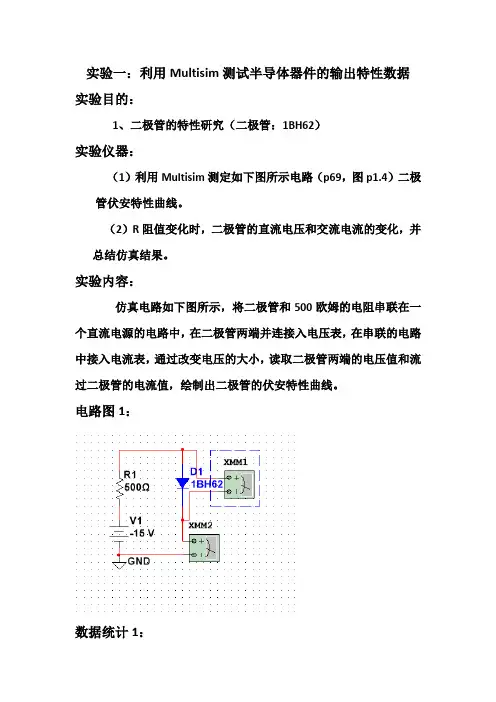

实验一：利用Multisim测试半导体器件的输出特性数据实验目的：
1、二极管的特性研究（二极管：1BH62）
实验仪器：
（1）利用Multisim测定如下图所示电路（p69，图p1.4）二极管伏安特性曲线。
（2）R阻值变化时，二极管的直流电压和交流电流的变化，并总结仿真结果。
实验内容：
仿真电路如下图所示，将二极管和500欧姆的电阻串联在一个直流电源的电路中，在二极管两端并连接入电压表，在串联的电路中接入电流表，通过改变电压的大小，读取二极管两端的电压值和流过二极管的电流值，绘制出二极管的伏安特性曲线。
电路图1：
数据统计1：
实验课一：数据.xl
sx
通过Matlab绘制伏安特性曲线1：
实验结论1：
通过实验1测得的实验数据和绘制的伏安特性曲线，可得出二极管的正向特性为指数曲线。
当二极管（1BH62）的外加反向电压的数值达到-120伏左右时则被击穿。
电路图2：
交流电流时电路图：
数据统计及关系图：
直流电压时电路图：
数据2.xlsx
根据数据分析可得下图：
实验结论2：
在交流电路中，电压额定，在改变电阻的情况下，随着电阻的增大电流减小；在直流电压中，随着电阻的增大电电压减小。
习题1.2
解：电路图如图所示：
Ui和Uo波形如下图所示：
产生上图所示的原因是：二极管具有单向导通的性能，当交流电压为负值时，二极管处于截止状态，所以在Ui的正弦交流电为负值时Uo两端的电压为零。
1.3
解：电路图如下图所示;
Uo两端的电压：Uo的幅值为3V
Ui两端电压波形图：Ui的幅值为4V。
二极管实验报告引言：二极管是一种电子元件，具有基本的电子特性以及多种应用。
本次实验旨在通过对二极管的实际测量，深入了解其工作原理和性能参数。
实验一：二极管的直流特性测量在实验中，我们使用了直流电源、电阻箱和万用电表等器材。
首先，将二极管连接到直流电源和电阻箱上，通过调节电阻箱的阻值，改变二极管的电流。
然后，使用万用电表测量二极管的电压和电流值，并记录数据。
实验数据表明，二极管存在一个正向电压和逆向电压的阈值，当正向电压小于该阈值时，电流非常小；而当正向电压大于阈值时，电流迅速增大。
逆向电压下，电流几乎为零。
实验二：二极管的交流特性测量为了进一步探究二极管的特性，我们进行了交流特性的测量实验。
实验装置包括交流信号发生器、示波器等器材。
在实验中，我们将交流信号发生器与示波器相连，并将二极管连接到这一电路中。
通过调节交流信号发生器的频率和幅度，我们可以观察到二极管的正向和逆向电流的变化情况。
实验结果表明，随着交流信号频率的增加，二极管的正向电流增大，逆向电流逐渐减小。
这是由于二极管的载流子寿命和带宽限制引起的。
实验三：二极管的温度特性测量为了研究二极管的温度特性，我们进行了一系列温度变化下的实验。
实验装置包括恒温箱、温度计等器材。
我们将恒温箱的温度从低到高逐渐升高，同时测量二极管的电流和电压。
实验结果显示，随着温度的升高，二极管的正向电流增加，逆向电流减小。
这是因为温度能够改变载流子浓度和载流子电子流动性，进而影响二极管的电导率。
结论：通过三个实验，我们深入了解了二极管的直流、交流和温度特性。
根据实验数据，我们可以看出二极管具有非线性电性质，只能使电流在一个方向上流动。
二极管的特性参数包括正向电压阈值、逆向电压阈值、正向漏电流和温度系数等。
将这些特性应用于实际电路设计中可以实现整流、限幅和开关等功能。
此外，二极管还有很多其他应用，如光电二极管、二极管激光器等。
总结：通过本次实验，我们对二极管的工作原理及其相关特性有了深入了解。
二极管的伏安特性实验报告二极管的伏安特性实验报告引言：二极管是一种常见的电子元件，具有非常重要的应用价值。
它是一种具有单向导电性的电子器件，能够将电流限制在一个方向上流动。
本实验旨在通过测量二极管在不同电压下的电流变化，探究其伏安特性，并分析其在电子设备中的应用。
实验装置：本实验所需的装置主要包括：二极管、直流电源、电阻、万用表等。
实验过程：1. 首先，将二极管与直流电源和电阻连接起来，组成一个电路。
2. 调节直流电源的电压，从0V开始逐渐增加，每次增加一个固定的电压值。
3. 在每个电压值下，使用万用表测量二极管的电流，并记录下来。
4. 根据测得的电压和电流数据，绘制伏安特性曲线图。
实验结果：根据实验数据绘制的伏安特性曲线图显示，二极管的伏安特性呈现出明显的非线性特性。
在正向偏置时，电流随着电压的增加而迅速增大；而在反向偏置时，电流保持在一个极低的水平上。
讨论与分析：1. 正向偏置时，二极管的导通特性使得电流能够顺利通过。
当电压增加到二极管的正向压降（正向电压）时，电流急剧增加，呈指数增长。
这是由于二极管内部的PN结在正向偏置下形成了导电通道，电流能够自由地流动。
这种特性使得二极管在电子设备中广泛应用于整流、放大、开关等电路中。
2. 反向偏置时，二极管的导通特性被阻断，电流无法通过。
在反向电压下，二极管的电流仅仅是由于少量的载流子扩散而产生的，因此电流非常微弱。
这种反向电流被称为反向饱和电流。
反向偏置使得二极管具有了单向导电性，可以用于保护电路免受反向电压的损害。
3. 二极管的伏安特性曲线图中，还可以观察到一个重要的参数——二极管的截止电压。
截止电压是指当二极管的电压低于一定值时，电流基本上为零。
截止电压是二极管的重要参数之一，它决定了二极管在电路中的工作状态和特性。
结论：通过本次实验，我们深入了解了二极管的伏安特性及其在电子设备中的应用。
二极管具有单向导电性，能够将电流限制在一个方向上流动。
它在正向偏置下具有导通特性，在反向偏置下具有阻断特性。
二极管特性的研究
一、题目
研究二极管对直流量和交流量表现的不同特点
二、仿真电路
仿真电路如图所示。
因为只是在低频小信号下二极管才能等效成一个电阻，所以图中交流信号的频率为1KH、数值为10mV(有效值)。
由于交流信号很小，输出电压不失真，故可以认为直流电压表（测平均值）的读数是电阻上直流电压值。
（a）、直流电源电压为1V时的情况
（a）、直流电源电压为4V时的情况
三、仿真内容
（1）、在直流电流不同时二极管压降的变化。
利用直流电压表测电阻上电压，从而得到二极管管压降。
（2）、在直流电流不同时二极管交流等效电阻的变化。
利用示波器测得电阻上交流电压的峰值，从而得到二极管交流电压的峰值。
四、仿真结果
仿真结果如图所示，表中交流电压均为峰值。
直流电源V1/V 交流信号
V2/mV
R直流电压表
读数U R
R交流电压
Ur/mV
二极管直流
电压U D/V
二极管交流
电压U d/mV
1 10 353.847mV 9.32
2 0.6461653≈
0.65V
0.678
4 10 3.296V 9.920 0.704V 0.080
五、结论
（1）、比较直流电源在1V和4V两种情况下二极管的直流管压降可知，二极管的直流电流越大，管压降越大，直流管压降不是常量。
（2）、比较直流电源在1V和4V两种情况下二极管的直流管压降可知，二极管的直流电流越大，其交流管压降越小，说明随着静态电流的增大，动态电阻将减小；两种情况下电阻的交流压降均接近输入交流电压值，说明二极管的动态电阻很小。
二极管伏安特性实验报告二极管伏安特性实验报告引言：二极管是一种常见的电子元件，具有非常重要的应用价值。
为了深入了解二极管的特性和性能，我们进行了二极管伏安特性实验。
本实验旨在通过测量二极管在不同电压下的电流变化，探究二极管的非线性特性和正向、反向工作状态。
实验步骤：1. 实验前准备：a. 准备好所需的实验仪器和材料，包括二极管、直流电源、电流表、电压表等。
b. 搭建实验电路，确保连接正确稳定。
2. 实验过程：a. 将二极管连接到实验电路中，确保正极连接到正极，负极连接到负极。
b. 将直流电源的电压调至初始值，记录下电压和电流的初始值。
c. 逐渐增加直流电源的电压，每次增加一个固定的步长，记录下相应的电压和电流值。
d. 持续增加电压，直至二极管达到饱和状态，记录下此时的电压和电流值。
e. 逆向连接二极管，重复上述步骤，记录反向电流和电压值。
实验结果：通过实验测量，我们得到了二极管在不同电压下的电流变化数据。
将这些数据绘制成伏安特性曲线图，可以清晰地观察到二极管的特性。
1. 正向工作状态：在正向工作状态下，二极管的电流随着电压的增加而迅速增加，形成了一个非线性的特性曲线。
当电压达到一定值时，二极管开始导通，电流急剧上升。
这是因为在正向偏置下，二极管的P区和N区之间形成了正向电压，使得电子能够顺利通过二极管。
随着电压进一步增加，电流逐渐达到饱和状态，二极管呈现出一个近似恒定的电流值。
2. 反向工作状态：在反向工作状态下，二极管的电流非常微弱，几乎可以忽略不计。
这是因为在反向偏置下，二极管的P区和N区之间形成了反向电压，阻止了电子的流动。
只有当反向电压超过二极管的击穿电压时，二极管才会发生击穿现象，电流急剧增加。
讨论与分析：通过观察伏安特性曲线，我们可以得出以下结论：1. 二极管具有明显的非线性特性，适用于许多电子电路中的整流、开关和保护等功能。
2. 正向工作状态下，二极管的导通电压约为0.7V。
这是因为在正向偏置下，需要克服二极管的PN结内固有的电位垒才能使电流通过。
半导体二极管特性的研究实验报告半导体二极管特性的研究实验报告引言半导体二极管作为一种重要的电子元件，在电子技术领域中发挥着重要的作用。
本次实验旨在通过对半导体二极管特性的研究，深入了解其工作原理和特性参数的测量方法。
一、实验目的本次实验的主要目的是研究半导体二极管的特性，包括正向电压-电流关系、反向电压-电流关系以及温度对二极管特性的影响。
通过实验数据的测量和分析，我们将能够深入理解半导体二极管的工作原理和特性。
二、实验原理半导体二极管是由P型和N型半导体材料组成的，其中P型半导体材料富含空穴，N型半导体材料富含电子。
当二极管处于正向电压时，空穴和电子会在P-N结附近重新组合，形成电流流动。
而在反向电压下，由于P-N结的电场作用，电流会被阻挡。
三、实验步骤1. 实验仪器准备：准备好直流电源、万用表、半导体二极管以及温度计等实验仪器。
2. 正向电压-电流关系测量：将二极管连接到直流电源和万用表上，逐渐增加正向电压，并记录相应的电流数值。
3. 反向电压-电流关系测量：将二极管连接到直流电源和万用表上，逐渐增加反向电压，并记录相应的电流数值。
4. 温度对二极管特性的影响测量：使用温度计测量二极管的温度，并记录相应的电流数值。
四、实验结果与分析1. 正向电压-电流关系：通过实验测量数据，绘制出二极管的正向电压-电流关系曲线。
根据曲线的斜率，可以计算出二极管的动态电阻，从而判断其导通特性和工作状态。
2. 反向电压-电流关系：通过实验测量数据，绘制出二极管的反向电压-电流关系曲线。
根据曲线的斜率，可以判断二极管的反向击穿电压和反向漏电流，从而评估其反向电压承受能力。
3. 温度对二极管特性的影响：通过实验测量数据，分析二极管在不同温度下的电流变化情况。
根据温度的变化，可以判断二极管的温度系数和热稳定性。
五、实验结论通过本次实验，我们深入了解了半导体二极管的特性和工作原理。
根据实验结果和分析，我们可以得出以下结论：1. 正向电压-电流关系曲线呈指数增长，表明二极管在正向电压下具有导通特性。
电子技术实验报告实验目的：1.检验IN4001整流二极管在电路中的表现2.测量绘制各二极管伏安特性曲线，并与MultiSIM仿真数据对比3.测量红色发光二极管发光时电压与电流实验原理：首先用万用表测量电阻的实际阻值R，输入电压Vi由信号发生器提供，其电压值可直接由信号发生器读出，用万用表测量电阻两端电压Vr，于是二极管可以由Id=Ir=Vr/R求得，二极管电压可由Vd=Vi-Vr 求得，由此画出伏安特性曲线。
实验器材：3.6V稳压二极管，10V稳压二极管，1N4001整流二极管，1N4148开关二极管，1N5819检流二极管，红色发光二极管，示波器，1.2K Ω电阻，信号发生器，导线，Multisim等实验过程：（1）按照图1依次选取IN4001二极管连接电路，首先选用Vi=10sin60V输入电压，观察示波器输出波形图1其输出波形如图2图2由示波器图像分析得，横轴下部峰值电压V≈0.7V，即为IN4001整流管的正向管压降，横轴上方峰值电压约为5V，即电压输入峰值的1/2，因此起到了半波整流的效果。
（2）二极管测量电路按照图3连接，依次将IN4001，IN4148，IN5819，3.6V稳压管，10V稳压管接入电路测量其伏安特性曲线图2实验数据处理：通过对各二极管数据的测定和记录，可以绘出各二极管的实验伏安特性曲线和IN4001整流管Multisim仿真得到的理想伏安特性曲线。
具体数据见伏安特性试验分析.xlsx，伏安特性曲线如下：实验误差分析：观察对比可知试验中二极管性能表现与仿真所得表现有所不同，可能原因有如下几点：1.信号发生器内阻分压的影响致使实际输出电压小于所示电压；2.万用表测量精度不够；。
电工电子实验报告电工电子实验报告电工电子实验是电子工程学生必修的实验之一，通过实验可以加深对电子学原理的理解，提高实验能力和动手能力。
以下是三个电工电子实验案例的报告。
案例一：二极管特性实验实验目的：通过实验了解二极管的基本结构和特性。
实验器材：示波器、可变电阻器、半导体二极管、直流电源。
实验步骤：1、将二极管连接好，接入直流电源。
2、使用示波器观察二极管的正向和反向电压的变化。
3、随着正向电压升高，可以观察到二极管的电流也随之升高，但是反向电压升高时，二极管处于截止状态。
实验结论：通过实验可以知道，二极管是一种可以实现正向导电，反向截止的半导体器件。
在实际中，二极管常被用于整流、放大、开关等电路中。
案例二：晶体管放大电路实验实验目的：通过实验了解晶体管放大电路的基本原理和特性。
实验器材：示波器、晶体管、电阻、直流电源。
实验步骤：1、按照电路原理图连接好晶体管放大电路。
2、接入直流电源，使用示波器观察输入和输出信号的变化。
3、调节电位器使输出信号的幅度尽量大。
实验结论：通过实验可以知道，晶体管是一种可以进行信号放大的半导体器件。
在实际中，晶体管常被用于放大、开关、振荡等电路中。
案例三：555计时器实验实验目的：通过实验了解555计时器的基本原理和工作特性。
实验器材：可变电阻、电解电容、LED灯、555计时器、直流电源。
实验步骤：1、按照电路原理图连接好555计时器电路。
2、调节可变电阻和电解电容的值，改变输出信号的频率和占空比。
3、将LED灯连接到输出端口，观察LED灯的闪烁情况。
实验结论：通过实验可以知道，555计时器是一种可以进行频率调节、占空比调节的定时器器件。
在实际中，555计时器常被用于脉冲调制、计时、振荡等电路中。
综上所述，电工电子实验对于电子工程学生来说是非常重要的，通过实验可以更加深入地了解电子学原理，提高实验能力和动手能力。
以上三个案例是电工电子实验中较为常见的实验内容，希望可以帮助其他同学更好地完成实验任务。
实验一二极管特性的研究
一．题目
研究二极管对直流量和交流量表现的不同特点。
二．仿真电路
仿真电路如图所示。
因为只有在低频小信号下二极管才能等效成一个电阻，所以图中交流信号的频率为1kHz，数值为10Mv（有效值）。
由于交流信号很小，输出电压不失真，故可以认为直流电压表（测平均值）的读数是电阻上直流电压值。
三．仿真内容
（1）在直流电流不同时二极管管压降的变化。
利用直流电压表测电阻上电压，从而得到二极管管压降。
（2）在直流电流不同时二极管交流等效电阻的变化。
利用示波器测得电阻上交流电压的峰值，从而得到二极管交流电压的峰值。
四．仿真结果
仿真结果如图所示，表中交流电压均为峰值。
仿真数据
五．结论
（1）比较直流电源在1V和4V两种情况下二极管的直流管压降可知，二极管的直流电流越大，管压降越大，直流管压降不是常量。
（2）比较直流电源在1V和4V两种情况下二极管的交流管压降可知，二极管的直流电流越
大，其交流管压降越小，说明随着静态电流的增大，动态电阻将减小；两种情况下电阻的交
流压降均接近输入交流压降均接近输入交流电压值，说明二极管的动态电阻很小。
