电路基本物理量的测量

电学基本测量实验报告电学基本测量实验报告引言：电学基本测量是电工学科中非常重要的一部分，它涉及到电流、电压、电阻等基本物理量的测量和分析。

本实验旨在通过实际操作测量电路中的各种参数，加深对电学基础知识的理解，并掌握相应的测量技术和仪器的使用。

实验一：电流测量在本实验中，我们使用了电流表来测量电路中的电流。

在测量之前，我们需要先选择合适的量程，并将电流表与电路正确连接。

在测量过程中，我们发现电流表的内阻对测量结果有一定的影响，因此需要对电路进行修正。

通过实验数据的分析，我们可以得出电流与电压之间的关系，并进一步了解欧姆定律的应用。

实验二：电压测量电压是电路中的另一个重要参数，我们使用电压表来进行测量。

在实验中，我们需要注意选择合适的量程，并将电压表正确接入电路。

同时，为了减小电压表对电路的影响，我们需要选择合适的测量方式，如并联法或串联法。

通过实验数据的分析，我们可以研究电压与电流之间的关系，并探究电路中的功率转换。

实验三：电阻测量电阻是电路中的重要元件，我们使用电阻表进行测量。

在测量电阻之前，我们需要将电路断开，并将电阻表正确接入电路。

通过实验数据的分析，我们可以研究电阻与电流、电压之间的关系，并进一步了解欧姆定律和功率定律的应用。

此外，我们还可以通过测量不同电阻的值，验证电阻的串联和并联规律。

实验四：电功率测量电功率是电路中能量转换的重要指标，我们使用功率表进行测量。

在测量电功率之前，我们需要将功率表正确接入电路，并选择合适的量程。

通过实验数据的分析，我们可以研究电功率与电流、电压之间的关系，并探究电路中的能量转换和损耗情况。

此外，我们还可以通过测量不同电器的功率消耗，了解电器的能效和使用效果。

结论：通过本次实验，我们深入学习了电学基本测量的原理和方法，掌握了电流表、电压表、电阻表和功率表的使用技巧。

通过实际操作和数据分析，我们加深了对电路中各种参数之间关系的理解，并进一步认识到电学基础知识在实际应用中的重要性。

电路基本物理量电路基本物理量是指在电路中常用的一些物理量，包括电压、电流、电阻和功率等。

这些物理量在电路中起着重要的作用，它们相互之间有着紧密的联系和相互影响。

首先是电压，它是电路中最基本的物理量之一。

电压是指电荷在电路中移动时所具有的能量状态，也可以理解为电荷在电路中的“推动力”。

电压的单位是伏特（V），它可以通过电压表或示波器来测量。

在电路中，电压的作用是提供能量，推动电荷在电路中流动。

不同的元件对电压的要求不同，比如电阻器对电压的要求较小，而电容器和电感对电压的要求较高。

其次是电流，它是电荷在电路中流动的物理量。

电流是指单位时间内通过某一截面的电荷量，通常用安培（A）来表示。

电流是电路中能量传递和信号传输的载体，它的大小和方向直接影响着电路的工作状态。

在电路中，电流的流动是由电压的作用推动的。

不同的元件对电流的要求也不同，比如电阻器对电流的要求较小，而电容器和电感对电流的要求较高。

接下来是电阻，它是电路中存在的一种阻碍电流流动的物理量。

电阻的大小决定了电流通过的难易程度，它的单位是欧姆（Ω）。

电阻是电路中的一个重要参数，它能够限制电流的大小，保护电路中的其他元件不受过大的电流损害。

不同的元件对电阻的要求也不同，比如电阻器就是专门用来提供电阻的元件。

最后是功率，它是电路中的能量转换和能量传输的物理量。

功率是指单位时间内能量转化或传输的速率，通常用瓦特（W）来表示。

功率可以通过电压和电流的乘积来计算，即功率等于电压乘以电流。

在电路中，功率的大小和方向决定了电路中的能量转换和传输情况。

不同的元件对功率的要求也不同，比如电阻器会将电能转化为热能，而发电机则会将机械能转化为电能。

总结起来，电压、电流、电阻和功率是电路中的基本物理量，它们相互之间密切相关，共同构成了电路的工作原理和基本特性。

了解和掌握这些物理量的特性和相互关系，对于电路的设计、分析和故障排除都具有重要的意义。

在实际应用中，我们需要根据电路的需要，合理选择和控制这些物理量，以确保电路的正常工作和性能的达到要求。

用电表测量电路中的电流和电压实验掌握电流和电压是电路中非常重要的两个物理量，它们的准确测量对于电路的设计和故障检修至关重要。

本文将介绍如何使用电表来测量电路中的电流和电压，并通过实验来掌握相关技巧和知识。

一、实验目的通过本实验，我们的目标是掌握以下几个方面的内容：1. 了解电流和电压的基本概念和定义。

2. 掌握使用电表测量电流和电压的方法。

3. 熟悉电流表和电压表的使用注意事项和技巧。

二、实验器材和材料准备本实验所需的器材和材料如下：1. 直流电源2. 变阻器3. 导线4. 电流表5. 电压表三、实验步骤1. 将直流电源接入电路中，通过变阻器调节电路中的电流强度。

可以选择不同的电流数值来进行测量。

2. 将电流表与电路连接，使其串联于电路中，注意电流表接线的正确性。

3. 读取电流表的示数，记下电路中的电流数值。

4. 切断电流源，拆除电流表与电路之间的连接。

四、实验数据记录与处理在每一组实验中，我们需要记录电路中的电流值，以及使用电表的示数。

可以使用表格或者图表的形式进行数据的整理和记录。

根据测量到的数据，我们可以计算电路中的电阻值，或者画出电流随电压变化的曲线图。

五、实验注意事项在进行实验的过程中，需要注意以下几点：1. 确保电源电压适宜，防止电路过载或者短路。

2. 合理选择电流和电压的量程，以保证测量结果的准确性。

3. 注意电表的安装和接线，确保连接正确牢固。

4. 实验结束后，切断电源，拔除电表与电路的连接。

六、实验总结通过本次实验，我们深入了解了电流和电压的测量方法和技巧。

合理使用电表，我们可以准确测量电路中的电流和电压，并通过数据分析和处理来进一步了解电路的性质和特点。

掌握这些基本的测量技巧对于电子工程师来说是非常重要的，它们将帮助我们更好地设计电路和解决故障。

七、拓展应用除了测量电流和电压，电表还可以用于测量其他电路参数，比如电阻、功率等。

在实际工程中，我们可以通过多种仪器的组合和切换，实现对电路中各个参数的准确测量和监测。

描述电路基本物理量电路基本物理量是指在电路中用来描述电流、电压、电阻等物理现象的量。

电路基本物理量的了解对于理解电路的工作原理和性能具有重要意义。

本文将从电流、电压和电阻三个方面来介绍电路的基本物理量。

一、电流是电荷在单位时间内通过导体横截面的量度，通常用字母I表示，单位是安培（A）。

在电路中，电流是指正电荷（即正电子）的流动方向，与电子的流动方向相反。

电流大小与电荷数目和流动速度有关，当电荷数目或流动速度增加时，电流也随之增大。

电流可以通过电流表进行测量，电流表的连接方式有串联和并联两种。

二、电压是电势差的量度，通常用字母U表示，单位是伏特（V）。

电压可以理解为电荷在电路中移动时所具有的能量，也可以理解为电流在电路中流动时所受到的驱动力。

电压的大小取决于电源的电动势和电路中的电阻。

在电路中，电压可以通过电压表进行测量，电压表的连接方式有串联和并联两种。

三、电阻是物质对电流流动的阻碍程度，通常用字母R表示，单位是欧姆（Ω）。

电阻是电路中的重要组成部分，它会消耗电能，产生热量。

电阻的大小取决于物质的导电性能和物体的几何形状。

在电路中，电阻可以通过电阻表进行测量，电阻表的连接方式有串联和并联两种。

在电路中，电流、电压和电阻之间存在着重要的关系。

根据欧姆定律，电流与电压成正比，与电阻成反比。

即I=U/R，其中I表示电流，U表示电压，R表示电阻。

当电压一定时，电阻越大，电流越小；当电阻一定时，电压越大，电流越大。

这个关系在电路分析和设计中具有重要的应用。

除了电流、电压和电阻外，电路中还存在其他重要的物理量，如功率、电能和电荷等。

功率是电路中能量转换的速率，通常用字母P 表示，单位是瓦特（W）。

功率可以表示为P=UI，其中P表示功率，U表示电压，I表示电流。

电能是电路中的能量，通常用字母E表示，单位是焦耳（J）。

电能的大小取决于电压和电流的大小及其作用时间。

电荷是电子的基本单位，通常用字母Q表示，单位是库仑（C）。

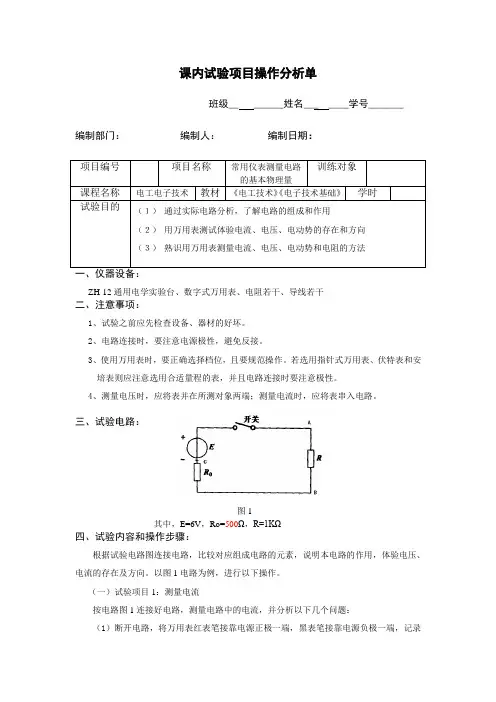

课内试验项目操作分析单班级__ ______姓名___ ____学号_______编制部门：编制人：编制日期：ZH-12通用电学实验台、数字式万用表、电阻若干、导线若干二、注意事项：1、试验之前应先检查设备、器材的好坏。

2、电路连接时，要注意电源极性，避免反接。

3、使用万用表时，要正确选择档位，且要规范操作。

若选用指针式万用表、伏特表和安培表则应注意选用合适量程的表，并且电路连接时要注意极性。

4、测量电压时，应将表并在所测对象两端；测量电流时，应将表串入电路。

三、试验电路：图1其中，E=6V，Ro=500Ω，R=1KΩ四、试验内容和操作步骤：根据试验电路图连接电路，比较对应组成电路的元素，说明本电路的作用，体验电压、电流的存在及方向。

以图1电路为例，进行以下操作。

（一）试验项目1：测量电流按电路图1连接好电路，测量电路中的电流，并分析以下几个问题：（1）断开电路，将万用表红表笔接靠电源正极一端，黑表笔接靠电源负极一端，记录此时电流大小于表1中。

（2）按照第（1）步骤，将数字式万用表两表笔互换，再测量此时电流，并将结果记于表1中。

（3）比较分析两次电流值，说明原因。

（二）试验项目2：测量电压1、直流电压U按电路图1连接好电路，测量电阻两端的电压。

并分析以下几个问题：（1）用数字式万用表（红表笔接A，黑表笔接B）测量电压大小，记于表1中。

（2）用数字式万用表（红表笔接B，黑表笔接A）测量电压大小，记于表1中。

（3）根据两次测量结果，分析测得的电压有正、负之分说明了什么问题。

2、测量交流电压u（1）用数字万用表测量电源插座电压u（将表笔正反两次接），将结果记于表1中。

（三）试验项目3：电位的测量1、选择C点为参考点，测量A点、B点的电位。

（1）用数字万用表10V直流电压档测量V A记入表2中。

（2）用数字万用表10V直流电压档测量V B记入表2中。

2、选择A点为参考点，测量B点、C点的电位，与试验1中的数据进行比较分析。

电流和电压的测量方法电流和电压是电学中两个基本的物理量，它们的准确测量对于电路的设计和故障排查至关重要。

本文将介绍一些常见的电流和电压的测量方法，并对其原理和步骤进行详细解释。

一、电流的测量方法电流的测量是电路分析和设计的基础，下面将介绍两种常用的电流测量方法。

1. 电流表测量法电流表是直接测量电流的仪器，按照量程分为模拟式和数字式两种。

下面以数字式电流表为例进行说明。

（1）接线方法首先将电流表的两根线分别接到待测电路的测量点，保证极性正确。

应注意电流表内部的电阻很小，接线时要保证电路的安全。

（2）量程选择根据待测电流的估计范围，选择合适的电流量程。

电流表的量程应大于待测电流，但也要注意不要设置过大的量程，以免电流表过载。

（3）读数记录待测电路正常工作后，观察数字显示屏，并记录所测得的电流值。

2. 电压法测量电流较大或无法接入电流表的电路，可以使用电压法来间接测量电流。

（1）外接电阻法在待测电路的电路中串联一个已知阻值的电阻（如1欧姆）。

通过测量电阻两端的电压，再结合欧姆定律（U = R × I），可以由电压计算出电流值。

（2）霍尔效应测量法利用霍尔元件，通过测量磁场的变化来求解电流。

这种方法适用于测量较大电流。

二、电压的测量方法电压的测量对于电路工程师来说是常见的任务，下面将介绍几种常用的电压测量方法。

1. 电压表测量法电压表是直接测量电压的仪器，按照量程分为模拟式和数字式两种。

以下以数字式电压表为例进行说明。

（1）接线方法将电压表的两根线分别接到待测电路的测量点，保证极性正确。

应注意电压表的量程应大于待测电压，但也要注意不要设置过大的量程，以免电压表过载。

（2）量程选择根据待测电压的估计范围，选择合适的电压量程。

电压表的量程应大于待测电压，但也要注意不要设置过大的量程，以免电压表过载。

（3）读数记录待测电路正常工作后，观察数字显示屏，并记录所测得的电压值。

2. 示波器测量法对于复杂的电压波形或交流电压，可以使用示波器进行测量。

电流的测量与计算电流是指电子在电路中流动的数量，是电路中最基本的物理量之一。

在电路分析和设计过程中，准确测量和计算电流是非常重要的。

本文将介绍电流的测量方法和计算公式，以及相关的注意事项。

一、电流的测量方法1. 电流表测量法电流表是测量电流最常用的仪器。

根据电流表的连接方式，可以分为串联电流表和并联电流表。

（1）串联电流表串联电流表的内阻较大，可以直接连接在电路的部分路径上，用来测量通过该路径的电流。

使用串联电流表时，一定要注意选择合适的量程，避免过流导致仪器损坏。

（2）并联电流表并联电流表的内阻较小，可以与电路中的负载并联连接，用来测量整个电路的电流。

使用并联电流表时，需要确保电流表的额定电流大于电路中的最大电流。

2. 母线电流测量法在高电流系统中，使用母线电流测量法可以更方便地获取电流数值。

母线电流测量法基于法拉第定律，通过测量母线两端的电压和电阻值，可以计算出母线上的电流。

3. 电场感应测量法电场感应测量法利用磁场的感应原理测量电流。

通过在电流所在的导线周围放置磁场感应元件，当电流通过导线时，会在感应元件中产生感应电动势，从而测量电流。

二、电流的计算公式在电路分析和设计中，经常需要根据电流和其他已知量计算出未知量。

以下是几个常见的电流计算公式。

1. 电流计算公式一：欧姆定律欧姆定律是电路中最基本的关系之一，它描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（U）除以电阻（R）。

I = U / R2. 电流计算公式二：串联电路中的电流分配当电路中存在多个串联的电阻时，根据串联电路中电流分配的特性，可以根据总电压（U）和各个电阻的电阻值（R1，R2，...，Rn）计算出每个电阻上的电流（I1，I2，...，In）。

I1 = U / R1I2 = U / R2...In = U / Rn3. 电流计算公式三：并联电路中的电流分配当电路中存在多个并联的电阻时，根据并联电路中电流分配的特性，可以根据各个电阻的电阻值（R1，R2，...，Rn）和总电流（I）计算出每个电阻上的电流（I1，I2，...，In）。

实验十二用多用电表测量电学中的物理量一、欧姆表原理(多用电表测电阻原理)1.构造如图1所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

,图1)欧姆表内部：电流表、电池、调零电阻串联。

外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2.工作原理闭合电路欧姆定律I＝ER g＋R＋r＋R x。

3.刻度的标定红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零。

(1)当I＝I g时，R x＝0，在满偏电流I g处标为“0”。

(图甲)(2)当I＝0时，R x→∞，在I＝0处标为“∞”。

(图乙)(3)当I＝I g2时，R x＝R g＋R＋r，此电阻值等于欧姆表的内阻值，R x叫中值电阻。

二、多用电表1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

2.外形如图2所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。

图23.多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。

三、二极管的单向导电性1.晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图3甲所示。

图32.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。

当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。

3.将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极。

1.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

电路中电流与电压的实验测量与结果分析在电路中，电流和电压是两个重要的物理量。

电流代表了电荷在电路中的流动情况，而电压则表示了电荷在电路中的能量变化。

了解电流和电压的准确测量方法以及结果分析对于电路设计和故障排查都具有重要意义。

本文将探讨电流和电压的实验测量方法，并对实验结果进行分析。

一、电流的实验测量电流的实验测量可以通过电流表或电压表进行。

电流表是专门用来测量电路中电流的仪器，而电压表则是测量电压的仪器。

在实验中，我们可以通过串联电流表或并联电压表的方式来测量电流。

为了准确测量电流，我们需要注意以下几点。

首先，选择合适的量程。

电流表的量程应该大于待测电流的最大值，以避免过载损坏电流表。

其次，正确连接电流表。

电流表应该与电路串联连接，以保证电流通过电流表。

最后，观察电流表的指针或数字读数，记录测量结果。

二、电压的实验测量电压的实验测量可以通过电压表或万用表进行。

电压表是专门用来测量电路中电压的仪器，而万用表则可以测量电压、电流、电阻等多种物理量。

在实验中，我们可以通过并联电压表或万用表的方式来测量电压。

为了准确测量电压，我们需要注意以下几点。

首先，选择合适的量程。

电压表的量程应该大于待测电压的最大值，以避免过载损坏电压表。

其次，正确连接电压表。

电压表应该与电路并联连接，以保证电压通过电压表。

最后，观察电压表的指针或数字读数，记录测量结果。

三、实验结果分析在进行电流和电压的实验测量后，我们需要对实验结果进行分析。

首先，比较实验结果与理论值的差异。

理论值是基于电路元件的参数计算得出的，而实验结果则是通过测量获得的。

通过比较两者的差异，我们可以判断实验中是否存在误差，并进行进一步的调整和改进。

其次，分析电流和电压的变化规律。

在电路中，电流和电压随着电路元件的变化而变化。

通过观察实验结果，我们可以得到电流和电压的变化趋势，并进一步分析其原因。

例如，当电阻值增大时，电流会减小，电压会增大。

这种分析有助于我们理解电路中的能量转换和元件之间的相互作用。

测量电路应用举例及原理测量电路是电子工程中常见的一种电路，用于测量电压、电流、电阻、频率等物理量。

测量电路的应用广泛，包括仪器仪表、通信系统、控制系统等。

本文将从这些应用领域中选取几个典型的例子，并对其原理进行解析。

1. 电压测量电路电压是电子测量中最基本的物理量之一，常用于测量电源电压、信号电平等。

电压测量电路的原理是基于电压的分压原理。

最简单的电压测量电路是电压分压器，由分压电阻和测量电阻组成。

通过改变电压分压比，可以获得不同的测量范围。

2. 电流测量电路电流是电子设备中常见的物理量，例如测量电器的工作电流或者电子元件的漏电流等。

电流测量电路的原理是利用电流经过电阻时产生的电压降进行测量。

常用的电流测量电路包括串联电阻法和电感法等。

3. 电阻测量电路电阻是电子设备中经常测量的参数，通常用于测量线路或元件的电阻。

经典的电阻测量电路是四端口电桥，由两组相等的电阻和两个电压表组成，通过调整电桥平衡条件，可以获得被测电阻的准确值。

4. 频率测量电路频率是衡量信号周期性的物理量，常用于测量周期信号的频率。

频率测量电路的原理是通过对信号进行计数，并与给定的时间间隔进行比较来测量频率。

常见的频率测量电路包括计数器、频率计等。

5. 温度测量电路温度是电子设备中需要测量的重要参数。

常见的温度测量电路是热电偶电路。

热电偶是由两种不同金属制成的线材连接而成，当其两端温度不同时，将产生电动势。

通过测量热电偶的电动势，可以确定温度的大小。

6. 光强测量电路光强是光学设备中常见的物理量，例如测量光强传感器的输出。

光强测量电路的原理是利用光敏元件的光电特性进行测量。

常见的光强测量电路包括光敏电阻电路、光敏二极管电路等。

7. 气体浓度测量电路气体浓度是环境检测等领域中需要测量的参数。

气体浓度测量电路的原理是利用气敏元件的气体敏感性进行测量。

常见的气体浓度测量电路包括气敏电阻电路、化学电池等。

综上所述，测量电路在电子工程中有着广泛的应用。

电路中的电流和电压电路中电流和电压的测量和计算电路中的电流和电压：测量和计算在电路中，电流和电压是两个基本的物理量。

准确地测量和计算电路中的电流和电压对于电路设计、分析和故障排除至关重要。

本文将介绍电流和电压的测量方法，并讨论在不同电路元件中计算电流和电压的技巧。

一、电流的测量和计算电流是电荷通过导体单位时间内的流动量，通常以安培（A）为单位。

电流的测量可以使用电流表（也称为安培表）进行，其原理是通过测量导体两端的电压降来计算电流值。

以下是一些常见的电流测量方法：1. 直流电流的测量：在直流电路中，电流的测量相对简单。

只需将电流表的正负极正确地接入电路中，即可读取电流值。

需要注意的是，电流表的量程要与待测电流相匹配，过大或过小的量程都可能导致测量不准确。

2. 交流电流的测量：对于交流电路中的电流测量，需要使用交流电流表（也称为交流安培表）。

由于交流电流会产生正负半周期的波动，所以交流电流表通常能够测量有效值，即RMS值。

根据测得的RMS值，可以进一步计算出交流电流的峰值和峰峰值。

计算电路中的电流值可以利用欧姆定律，即I = V/R，其中I为电流，V为电压，R为电阻。

根据电路的具体连接方式，可以采用串联电阻和并联电阻的电流计算公式。

二、电压的测量和计算电压是电势差，是指电荷在电路中沿两点之间移动所产生的能量变化。

通常以伏特（V）为单位。

电压的测量可以使用万用表或电压表进行。

以下是一些常见的电压测量方法：1. 直流电压的测量：直流电压的测量相对简单。

将万用表或电压表的正负极正确接入电路中，即可读取电压值。

需要注意的是，电压表的量程要与待测电压相匹配，过大或过小的量程都可能导致测量不准确。

2. 交流电压的测量：对于交流电路中的电压测量，同样可以使用万用表或电压表。

由于交流电压会产生正负半周期的波动，所以通常读取的是RMS值。

根据测得的RMS值，可以进一步计算出交流电压的峰值和峰峰值。

计算电路中的电压值可以利用欧姆定律或基尔霍夫定律。

三相交流电路电压电流的测量在实际的三相交流电路中，进行电压和电流的测量显得尤为重要。

电流和电压是电路中最基本的物理量，了解电流和电压的大小以及变化，可以帮助我们更好地掌握电路的运行状态，并最终帮助我们正确地配置电路。

三相系统是一种非常常见的电源分配方案，它可以在商业、工业和住宅应用中使用。

三相交流电路可以提供更稳定、更平滑的电源输出，并且可以带动更多的电器设备。

因此，了解三相电路的电压和电流测量方法，对于维护和保护电路的设备来说，是非常重要的。

一、三相电压测量在三相交流电路中，电压测量通常使用相峰对相峰法。

这种方法是通过将三相电路中的三个电压测量进行比较，以计算它们之间的差异来获得电压测量结果。

电压测量可以使用万用表、示波器和特殊的电压表。

1. 万用表用于三相电路电压测量的万用表可以选择AC电压测量模式，使用AC电压表笔通过测量三相线之间的电压来测量电压值。

必须记住，每个测试针都应放置在每个相位的电压线上，才能精确地测量电压。

2. 示波器示波器可以用于对三相电路的电压进行实时、精确的测量。

它们允许测量电压信号的振幅、频率和相位。

示波器还可以显示大型三相系统的运行状态和变化情况，这对于调试和检查三相电路是非常有用的。

3. 特殊电压表除了普通电压表和示波器之外，还有一些专用的三相电压表可以用于三相电路的测量。

这些电压表有三支电线，分别与三相电线链接。

特殊电压表可以根据电压波形的频率、振幅和相位，输出三个不同的数值，它们分别代表每个相之间的电压值。

三相电流测量比电压测量更加复杂。

三相电流在三相电路的不同部分中流动，因此，为了精确测量三相电流，需要使用专门的电流传感器或夹式电流表。

1. 电流传感器电流传感器可以通过结构简单、置放位置灵活、使用方便等特点来精确测量三相电流。

电流传感器是连接电路的安全方法，可以外接电路而不需要断开电路连接。

可以使用多种类型的电流传感器测量三相电流，包括嵌入式电流传感器、表面型电流传感器和铁芯电流传感器。

了解电流和电压的测量方法在现代社会中，电流和电压是电力系统中最基本的物理量，也是我们日常生活中经常遇到的概念。

为了确保电力系统的正常运行和使用电器设备的安全，准确测量电流和电压至关重要。

本文将介绍一些常见的电流和电压测量方法，以便读者更好地了解和使用电力设备。

一、电流测量方法1. 熔断法熔断法是最常见和简单的电流测量方法之一。

它利用熔断器的原理，在电路中串联一个额定电流较小的熔断器，当电流超过熔断器额定值时，熔断器会熔断，起到保护电路的作用。

通过观察熔断器的熔断情况，可以粗略判断电流是否超过了熔断器的额定电流。

2. 磁场法磁场法是一种常用的电流测量方法，它基于电流会产生磁场的原理。

通过将电流所经过的导线或电缆绕制成圈状，通过感应电流产生的磁场来间接测量电流的大小。

该方法适用于较大电流的测量，但需要特殊的设备和技术支持。

3. 电压法电压法是一种常见的电流测量方法，它利用欧姆定律和电流与电压之间的关系进行测量。

通过在电路中加入一个已知电阻，然后测量电阻两端的电压，再根据欧姆定律即可计算出电流的大小。

这种方法简单易行，且不会对被测电路产生干扰，因此广泛应用于实际电流的测量中。

二、电压测量方法1. 直流电压测量直流电压测量是电力系统中常见的一种测量方法。

通常使用电压表或万用表进行直流电压的测量。

在进行测量之前，需要选择适当的量程，并正确连接测量引线，以确保测量的准确性。

同时，还需注意保护万用表或电压表免受过高电压的损害，避免电路短路和触电等危险。

2. 交流电压测量为了测量交流电压，我们通常使用交流电压表或示波器等设备。

在进行测量之前，需要选择适当的量程，并与测量引线连接。

在测量交流电压时需要注意，交流电压通常是随时间变化的，因此需要选择合适的观测时间段或频率范围来正确测量。

3. 无接触电压测量无接触电压测量是一种安全、方便的电压测量方法。

它利用电磁感应原理，通过感应电压引起电路中的电流，从而间接测量电压的大小。
