5.1.2垂线正式版(1)

5.1.2垂线第课时1.知道垂直是相交的特殊情况,理解垂线的概念.2.会用三角尺或量角器过一点画已知直线的垂线.通过操作、探究等活动,培养学生的动手能力,并通过活动使学生对知识的学习从感性认识上升到理性认识.通过生动、有趣的活动,使学生积极参与到数学活动中,并在活动中感受成功的快乐.【重点】垂线的定义,用三角尺或量角器过一点画已知直线的垂线.【难点】过一点画已知直线的垂线.【教师准备】相交线模型、三角尺、量角器.【学生准备】三角尺、直尺、量角器、硬纸条、图钉.导入一:出示意大利比萨斜塔图片.师:同学们,你们认识这个世界著名的建筑吗?对!是意大利的比萨斜塔.那么这个斜塔倾斜多少度呢?如图所示,直线AB可以看成地平面,射线OC可以看成塔身所在的直线.要回答这个问题,就涉及我们要学习的垂线问题.[设计意图]从学生比较熟悉的事物中抽象出数学问题,更能唤起学生探求新知的欲望.导入二:(学生事先准备宽约为1 cm,长约为20 cm的两张硬纸条,图钉一个)课堂操作:学生用图钉在中间把两张纸条订在一起,提示学生可以把两张纸条看作是两条直线,观察两条直线相交有几个交点?如图所示,可以看到,直线AB与CD相交,只有一个交点,可以说明直线AB,CD相交于点O.【思考】两条直线相交所构成的四个角能否相等?[设计意图]用现实生活中的例子,引入相交线所成的角,为理解垂直的定义做认知准备,同时也会激发学生的学习兴趣,有利于进入新的知识学习.导入三:如图所示,直线AB,CD相交于点O,若∠1=90°,求其他三个角.教师出示问题,学生独立解决问题,并在练习本上书写解答过程.在这一过程中,教师应当关注学生是否能够独立完成问题,并且能否较规范地写出解答过程.然后学生口述过程并说明理由.[设计意图]通过练习,一是复习上节课的邻补角和对顶角的概念及性质,二是逐步培养学生的推理论证能力.一、探究垂线的概念思路一利用相交线模型引入直线相互垂直的概念.教师出示相交线模型,如图(1)所示,固定其中一个木条a,转动另一个木条b,在这一过程中,它们的交角∠α在不停地变化,这一过程中,一定会出现它们的交角等于90°的情况,这时我们说a与b互相垂直,这时其中一条直线叫另一条直线的垂线,记作a⊥b,它们的交点叫做垂足,如图(2)所示,可记作:AB⊥CD,垂足为O.推理过程如下:因为∠AOC=90°(已知),所以AB⊥CD(垂直定义).[设计意图]通过模型的展示让学生认识到,垂直是相交的一种特殊情形,使学生对垂直首先有一个感性的认识,进而引入相关的概念.同时通过教师对图形的描述,使学生逐步学习用几何语言描述图形的语句.[知识拓展](1)垂直是相交线中一种特殊形式,当垂直时,这个公共点即为垂足.(2)线段与线段、线段与射线、射线与射线、线段与直线或射线与直线垂直,特指它们所在的直线互相垂直.(3)根据两条直线互相垂直的定义可知:若两条直线互相垂直,则所成的四个角都为直角;反之,若两条直线相交所成的四个角中的任意一个角等于90°,则这两条直线互相垂直.2.感受生活中互相垂直的实例.【思考】生活中有许多垂直的例子,你能举出一些例子吗?教师出示图片:(提示学生观察铁轨和枕木之间的位置关系)学生从中观察相互垂直的直线,然后举出一些互相垂直的例子.[设计意图]通过对实物的感知,使学生认识到生活中处处有数学图形,在感受生活中的数学的同时加深对垂线的理解与掌握.3.例题讲解(自设).如图所示,三条直线相交于点O.若CO⊥AB,∠1=56°,则∠2等于()A.30°B.34°C.45°D.56°〔解析〕∠1和∠2既不是对顶角也不是邻补角,这就需要根据给出的∠1的度数和相关位置进行思考.根据已知条件,把CO⊥AB转化为∠AOC=∠COB=90°是关键.发现∠AOD,∠DOB分别是∠2的邻补角和对顶角后,问题即可解决.方法1:因为CO⊥AB,所以∠COB=90°,所以∠DOB=90°-∠1=90°-56°=34°.所以∠2=∠DOB=34°(对顶角相等).方法2:因为CO⊥AB,所以∠COB=90°,所以∠AOD=90°+∠1=90°+56°=146°.所以∠2=180°-146°=34°(邻补角互补).故选B.[设计意图]角度计算题,目的是考查学生利用垂直定义以及对顶角性质解决问题的能力.思路二1.实验探究.教师自制教具,将两根木条钉在一起(如图所示),固定其中一根木条a,转动木条b,请学生观察:问题:在木条b的转动过程中,哪个量也随之发生改变?师生活动:学生发言,相互补充.教师借机和学生一起回忆上节课学习的内容:对顶角和邻补角的概念和性质.教师追问(1):当a与b所成角α为90°时,其余各角分别为多少度?师生活动:教师引导学生发现,当a与b所成角α为90°时,其余各角都为90°,是木条相交中最特殊的一种情况.教师追问(2):这时木条a与b有何位置关系呢?师生活动:学生根据小学已学的知识可以知道,此时木条a与b互相垂直.[设计意图]让学生借助已有的知识发现数学问题,并解决问题,进一步提高对垂直概念的认识.2.变换角度,认识垂直.仔细观察下图,当两条直线相交时所形成的4个角中,有一个角为90°,可以得出这两条直线有何位置关系呢?师生活动:学生回答,并归纳概括出垂直的定义.教师补充指出垂线和垂足的概念,并给出垂直的符号表示.教师追问(1):如图所示,如何用符号语言表示垂直的定义呢?师生活动:学生观察图形,独立完成用符号语言表示垂直的定义,教师点拨,规范学生的书写过程.如图所示,若AB和CD相交,且∠1=90°,则直线AB和CD互相垂直,记作“AB⊥CD”(或CD⊥AB),读作“AB 垂直于CD”.如果垂足是O,记作“AB⊥CD,垂足为O”.一般地,垂直在图中用“”表示,在推理计算的过程中用“⊥”表示.教师追问(2):如何判定两条射线互相垂直?两条线段呢?师生活动:学生积极踊跃发言,教师做总结,提醒学生注意:两条线段垂直、两条射线垂直、射线与直线垂直、线段与射线垂直、线段与直线垂直,都是指它们所在的直线垂直.根据两条直线互相垂直的定义可知:若两条直线互相垂直,则相交所成的四个角为直角;反之,若两条直线的交角为直角,则这两条直线互相垂直.如图所示,这个推理过程可以写成:因为AB⊥CD(已知),所以∠AOC=∠COB=∠BOD=∠AOD=90°(垂直的定义);反之,因为∠AOC=90°(已知),所以AB⊥CD.[设计意图]教师引导学生用几何语言描述图形的位置关系,并学会用符号语言表示,培养学生表达几何图形的能力.教师追问(3):你能举出一些生活中与垂直有关的实例吗?[设计意图]学生列举身边的实物,能由实物的形状想象出直线的垂直关系,将新知识应用到对周围环境的直接感知中,有利于学生建立直观、形象的数学模型.1.用三角尺或量角器画已知直线l的垂线,这样的垂线能画出几条?2.经过直线l上一点A画l的垂线,这样的垂线能画出几条?3.经过直线l外一点B画l的垂线,这样的垂线能画出几条?画法点拨:过一点画已知直线的垂线,可以用直角三角板来画,具体步骤为:(1)贴:将三角板的一条直角边紧贴在已知直线上;(2)过:使三角板的另一直角边经过已知点;(3)画:沿已知点所在直角边画出所求的直线.如图所示,图(1)是点在直线l上,图(2)是点在直线l外.两直线垂直的概念中的核心内容是直角,所以在画垂线时这个直角的位置就显得相当重要了,画错了位置,已知直线的垂线也就画错了.在画垂线时要注意让直角的一边与已知直线重合,而另一边要过已知点(即过此点画已知直线的垂线),在画垂线时要注意只有满足上述条件时,这两条直线才是垂直的.另外要画的已知直线的垂线是一条直线,千万不要画成线段或射线.提示:(1)过一点画射线或线段的垂线,是指画它们所在直线的垂线,垂足有时在延长线上.(2)过一点包括两种情况:①点在直线外;②点在直线上.活动方式:教师出示问题,学生分小组讨论尝试,然后找学生回答讨论的结果,并找学生到黑板上画一画.师生共同归纳结论:经过一点,能画出已知直线的一条垂线,并且只能画出一条垂线,即在同一平面内,过一点有且只有一条直线与已知直线垂直.[设计意图]通过尝试、讨论、探究,找到画已知直线垂线的方法,使学生手脑并用,加深印象.通过师生的共同总结,培养学生的归纳总结能力,同时让学生认识到作已知直线的垂线的两种情况.(补充)如图(1)所示,在三角形ABC中,∠BCA为钝角.(1)画出过点C且与线段BA垂直的直线;(2)画出过点A且与线段BC垂直的直线.〔解析〕利用三角尺的直角正确画出图形,注意垂足的位置.(1)过点C作AB的垂线,垂足在线段AB 上.(2)因为∠BCA是钝角,过点A画BC的垂线时,垂足在BC的延长线上.解:(1)过点C画AB的垂线,交AB于D,CD就是所求,如图(2)所示.(2)过点A画BC的垂线,交BC的延长线于E点,AE就是要求的垂线,如图(2)所示.[知识拓展](1)在同一平面内,经过直线上一点或直线外一点画已知直线的垂线,只能画出一条.(2)经过一点画射线或线段的垂线,是指画它们所在直线的垂线,垂足有时在射线的反向延长线或线段的延长线上(如图所示).(3)画垂线时是实线,此时如需延长线段或反向延长射线,要用虚线延长或反向延长.1.垂线的概念:当两条直线相交所成的四个角中,有一个角是直角时,就说这两条直线互相垂直,其中一条直线叫做另一条直线的垂线,它们的交点叫做垂足.2.垂线的性质:(1)在同一平面内,过一点有且只有一条直线与已知直线垂直.(2)“有且只有”中,“有”指“存在性”,“只有”指“唯一性”.(3)“过一点”中的“点”在直线上或直线外都可以.1.下列说法中,正确的个数是()①相等的角是对顶角;②在同一平面内,过一点有且只有一条直线和已知直线垂直;③两条直线相交有且只有一个交点;④两条直线相交成直角,则这两条直线互相垂直.A.1B.2C.3D.4解析:两角相等指的是数量关系上的相等,对顶角是特殊位置关系的相等的角,故①错误;在同一平面内,过一点有且只有一条直线和已知直线垂直,故②正确;两条直线相交有且只有一个交点,故③正确;两条直线相交成直角,则这两条直线互相垂直,故④正确.即正确的个数是3.故选C.2.下列四个条件中能判断两条直线互相垂直的有()①两条直线相交所成的四个角中,有一个角是直角;②两条直线相交所成的四个角相等;③两条直线相交所成的四个角中,有一组相邻的角相等;④两条直线相交所成的四个角中,有一组对顶角的和为180°.A.4个B.3个C.2个D.1个解析:①两条直线相交所成的四个角中有一个角是直角,是定义,能判断;②两条直线相交所成的四个角相等,则四个角都是直角,能判断;③两条直线相交所成的四个角中有一组相邻的角相等,根据邻补角的定义能求出这两个角都是直角,能判断;④两条直线相交所成的四个角中有一组对顶角的和为180°,根据对顶角相等求出这两个角都是直角,能判断.所以四个条件都能判断两条直线互相垂直.故选A.3.如图所示,过P点,画出射线OA,OB的垂线.解析:图(1)的P点在射线OA,OB之外,图(2)的P点在射线OA之外,在射线OB之上.图(2)过点P作射线OA的垂线时,要注意垂足在射线OA的反向延长线上,需要用虚线表示延长线.解:如图所示.4.如图所示,直线AB,CD相交于点O,OE⊥CD,OF⊥AB,∠BOD=25°,求∠AOE和∠DOF的度数.解:因为OE⊥CD,OF⊥AB,∠BOD=25°,所以∠AOE=90°-25°=65°,∠DOF=90°+25°=115°.第1课时1.探究垂线的概念当两条直线相交所成的四个角中,有一个角是直角时,就说这两条直线互相垂直,其中一条直线叫做另一条直线的垂线,它们的交点叫做垂足.例12.垂线的画法和性质在同一平面内,过一点有且只有一条直线与已知直线垂直.例2一、教材作业【必做题】教材第5页练习第1,2题.【选做题】教材第8页习题5.1第3,4题.二、课后作业【基础巩固】1.如图所示,已知点O在直线AB上,CO⊥DO于点O,若∠1=145°,则∠3的度数为()A.35°B.45°C.55°D.65°2.两条直线相交所构成的四个角中:①有三个角都相等;②有一对对顶角互补;③有一个角是直角;④有一对邻补角相等.其中能判定这两条直线垂直的有()A.1个B.2个C.3个D.4个3.如图所示,在正方体中和AB同在一个平面,且和AB垂直的边有()A.1条B.2条C.3条D.4条4.如图所示,已知AB,CD相交于O,OE⊥CD于O,∠AOC=30°,则∠BOE等于()A.30°B.60°C.120°D.130°【能力提升】5.如图所示,已知直线AB和CD相交于O点,CO⊥OE,OF平分∠AOE,∠COF=34°,求∠BOD的度数.6.如图所示,已知OC⊥AB于O,∠AOD∶∠COD=1∶2.(1)若OE平分∠BOC,求∠DOE的度数;(2)若∠AOE的度数比∠COE的度数的3倍多30°,试判断OD与OE的位置关系,并说明理由.7.如图所示,直线AB,CD相交于点O,∠BOD=40°,按下列要求画图并回答问题.(1)在直线AB上方画射线OE,使OE⊥AB;(2)分别在射线OA,OE上截取线段OM,ON,使OM=ON,连接MN;(3)画∠AOD的平分线OF,交MN于点F;(4)直接写出∠COF和∠EOF的度数:∠COF=度,∠EOF=度.【拓展探究】8.(1)在图(1)中以P为顶点画∠P,使∠P的两边分别和∠1的两边垂直;(2)量一量图(1)中∠P和∠1的度数,它们之间的数量关系是;(3)同样在图(2)和图(3)中以P为顶点作∠P,使∠P的两边分别和∠1的两边垂直,分别写出图(2)和图(3)中∠P和∠1之间的数量关系(不要求写出理由).图2:,图3:;(4)由上述三种情形可以得到一个结论:如果一个角的两边分别和另一个角的两边垂直,那么这两个角.(不要求写出理由)【答案与解析】1.C(解析:因为∠1=145°,所以∠2=180°-145°=35°,因为CO⊥DO,所以∠COD=90°,所以∠3=90°-∠2=90°-35°=55°.故选C.)2.D(解析:根据垂直的定义:两直线的交角为90°时,这两条直线互相垂直进行分析即可.)3.D(解析:因为正方体的每一个面都是正方形,即每一个角都为90°,所以与AB垂直的边有4条.故选D.)4.C(解析:因为OE⊥CD,所以∠EOD=90°,因为∠AOC=30°,所以∠BOD=∠AOC=30°,所以∠BOE=∠EOD+∠BOD=90°+30°=120°.故选C.)5.解:因为CO⊥OE,所以∠COE=90°.因为∠COF=34°,所以∠EOF=90-34°=56°.又因为OF平分∠AOE,所以∠AOF=∠EOF=56°.因为∠COF=34°,所以∠AOC=56°-34°=22°.则∠BOD=∠AOC=22°.6.解:(1)因为OC⊥AB于O,所以∠AOC=∠BOC=90°.因为∠AOC=90°,∠AOD∶∠COD=1∶2,所以∠DOC=60°.因为OE平分∠BOC,∠BOC=90°,所以∠COE=45°,∠DOE=∠DOC+∠COE=60°+45°=105°. (2)OD⊥OE.理由如下:OC⊥AB于O,所以∠AOC=∠BOC=90°.因为∠AOC=90°,∠AOD∶∠COD=1∶2,所以∠DOC=60°,因为∠AOE-∠COE=2∠COE+30°,且∠AOE-∠COE=90°,所以2∠COE+30°=90°,所以∠COE=30°.因为∠DOE=∠DOC+∠COE=60°+30°=90°,所以OD⊥OE.7.解:(1)如图所示的射线OE. (2)如图所示的ON,OM,线段MN. (3)如图所示的OF平分∠AOD,交MN于点F. (4)110208.解:(1)如图(1)所示. (2)∠P+∠1=180°(3)如图(2)(3)所示. ∠P=∠1∠APB+∠1=180°(4)相等或互补在这堂课中,学生的主体地位突出,真正经历了知识形成的全过程.在自主学习、合作交流的活动中升华了对知识的理解.教学实践也证明,在自由探索与合作交流的学习方式中,学生认识活动的强度和力度要比单纯接受知识大得多.在本节课中的每一个学习活动,都以学生个性思维、自我感悟为前提,多次设计了让学生自主探索、合作交流的活动.通过学生和谐有效地互动,强化了学生的自主学习意识.(1)在教学过程中学生归纳的少,教师说明的多,没有让学生充分发表自己的见解.(2)在学习画垂线的过程中,部分学生画的不够规范,教师在指导上不够到位.对于知识的形成,教师要充分让学生探索、观察,用自己的语言表述发现的问题,然后充分发挥集体的合力,取长补短,逐步完善,教师再给以适当的点拨,形成结论.画已知直线的垂线,教师要注意画图的指导,一要注意规范,二要注意对知识的分析与强化,使学生对垂线有更深一步的认识.从而达到对知识的理解和掌握,对于学生出现的问题一定要及时点评.。

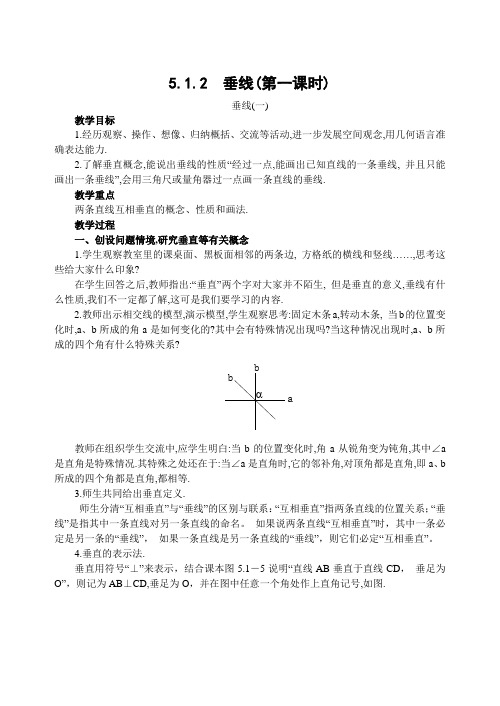

5.1.2 垂线(第一课时)垂线(一)教学目标1.经历观察、操作、想像、归纳概括、交流等活动,进一步发展空间观念,用几何语言准确表达能力.2.了解垂直概念,能说出垂线的性质“经过一点,能画出已知直线的一条垂线, 并且只能画出一条垂线”,会用三角尺或量角器过一点画一条直线的垂线. 教学重点两条直线互相垂直的概念、性质和画法. 教学过程一、创设问题情境,研究垂直等有关概念1.学生观察教室里的课桌面、黑板面相邻的两条边, 方格纸的横线和竖线……,思考这些给大家什么印象?在学生回答之后,教师指出:“垂直”两个字对大家并不陌生, 但是垂直的意义,垂线有什么性质,我们不一定都了解,这可是我们要学习的内容.2.教师出示相交线的模型,演示模型,学生观察思考:固定木条a,转动木条, 当b 的位置变化时,a 、b 所成的角a 是如何变化的?其中会有特殊情况出现吗?当这种情况出现时,a 、b 所成的四个角有什么特殊关系?bb a教师在组织学生交流中,应学生明白:当b 的位置变化时,角a 从锐角变为钝角,其中∠a 是直角是特殊情况.其特殊之处还在于:当∠a 是直角时,它的邻补角,对顶角都是直角,即a 、b 所成的四个角都是直角,都相等. 3.师生共同给出垂直定义.师生分清“互相垂直”与“垂线”的区别与联系：“互相垂直”指两条直线的位置关系；“垂线”是指其中一条直线对另一条直线的命名。

如果说两条直线“互相垂直”时，其中一条必定是另一条的“垂线”， 如果一条直线是另一条直线的“垂线”，则它们必定“互相垂直”。

4.垂直的表示法.垂直用符号“⊥”来表示，结合课本图5.1－5说明“直线AB 垂直于直线CD ， 垂足为O”，则记为AB ⊥CD,垂足为O ，并在图中任意一个角处作上直角记号,如图.O D CBA5.简单应用(1)学生观察课本P6图5.1-6中的一些互相垂直的线条, 并再举出生活中其他实例.(2)判断以下两条直线是否垂直:①两条直线相交所成的四个角中有一个是直角;②两条直线相交所成的四个角相等;③两条直线相交,有一组邻补角相等;④两条直线相交,对顶角互补.二、画图实践,探究垂线的性质1.学生用三角尺或量角器画已知直线L的垂线.(1)已知直线L(教师在黑板上画一条直线L),画出直线L的垂线.待学生上黑板画出L的垂线后,教师追问学生:还能画出L的垂线吗?能画几条?通过师生交流, 使学生明确直线L 的垂线有无数多条,即存在,但有不确定性.教师再问:怎样才能确定直线L的垂线位置?在学生道出:在直线L上取一点A,过点A画L的垂线,并且动手画出图形.教师板书学生的结论:经过直线上一点有且只有一条直线与已知直线垂直.(2)经过直线L外一点B画直线L的垂线,这样的垂线能画出几条?从中你又得出什么结论?教师板书学生的结论:经过直线外一点有且只有一条直线与已知直线垂直.教师让学生通过画图操作所得两条结论合并成一条,并板书:垂线性质1:过一点有且只有一条直线与已知直线垂直.2.变式训练,巩固垂线的概念和画法,如图根据下列语句画图:(1)过点P画射线MN的垂线,Q为垂足;(2)过点P画射线BN的垂线,交射线BN反向延长线于Q点;(3)过点P画线段AB的垂线,交线AB延长线于Q点.PM A NPBPBA学生画完图后,教师归结:画一条射线或线段的垂线, 就是画它们所在直线的垂线.三、小结本节学习了互相垂直、垂线等概念, 还学习了过一点画已知直线的垂线的画法,并得出垂线一条性质,你能说出相关的内容吗?四、作业1.课本P7练习,P9.3,4,5,9.2.选用课时作业设计. 一、判断题.1.两条直线互相垂直,则所有的邻补角都相等.( )2.一条直线不可能与两条相交直线都垂直.( )3.两条直线相交所成的四个角中,如果有三个角相等,那么这两条直线互为垂直.( ) 二、填空题.1.如图1,OA ⊥OB,OD ⊥OC,O 为垂足,若∠AOC=35°,则∠BOD=________.(1)ODC B(2)O DCBAE(3)O D CBA2.如图2,AO ⊥BO,O 为垂足,直线CD 过点O,且∠BOD=2∠AOC,则∠BOD=________.3.如图3,直线AB 、CD 相交于点O,若∠EOD=40°,∠BOC=130°,那么射线OE 与直线AB 的位置关系是_________. 三、解答题.1.已知钝角∠AOB,点D 在射线OB 上. (1)画直线DE ⊥OB;(2)画直线DF ⊥OA,垂足为F.2.已知:如图,直线AB,垂线OC 交于点O,OD 平分∠BOC,OE 平分∠AOC.试判断OD 与OE 的位置关系.E DC BA3.你能用折纸方法过一点作已知直线的垂线吗?5.1.2垂线(第2课时)垂线(二)教学目标1.经历观察、操作、想像、归纳概括、交流等活动，进一步发展空间观念，用几何语言准确表达能力。

O D C B A §5.1.2 垂线（1）一、自学新知1、复习回顾：若∠1=60°，那么∠2=_______、∠3=_______、∠4=_____2、探究：阅读课本P3的图，所画图形中两条直线的关系是__________，知道：________是两条直线相交的特殊情况。

3、 垂直定义两条直线相交，所成四个角中有一个角是_____时，我们称这两条直线__________其中一条直线是另一条的_____，他们的交点叫做_____。

4、垂直的表示方法：垂直用符号“⊥”来表示，如图，直线AB 与直线CD 互相 __，记作 ，垂足为 .5、垂直的几何语言（推理中的一部分）：（1）∵∠AOD=90°（2）∵ AB ⊥CD∴AB CD ∴ ∠AOD=6、用三角尺或量角器画已知直线L 的垂线.(1)已知直线L ，画出直线L 的垂线，能画 条，这样的直线有不 性。

L (2)怎样才能确定直线L 的垂线位置呢?①在直线L 上取一点A,过点A 画L 的垂线, 能画 条,②经过直线L 外一点B 画直线L 的垂线,这样的垂线能画出 条.B ．L L从中你得到的结论是：___________________________________________二、例题展示例1 已知钝角∠AOB,点D 在射线OB 上.(1)画直线DE ⊥OB(2)画直线DF ⊥OA,垂足为F.三、自我检测1、如图，已知直线AB、CD、EF相交于点O，AB⊥CD，∠DOE=127°，则∠COE= °，∠AOF= °．2、如图，已知AB、CD相交于点O，OE⊥AB，∠EOC=28°，则∠AOD= 度．3、如图，∠1=30°，AB⊥CD，垂足为O，EF经过点O．求∠2、∠3的度数．4、如图，直线AB、CD相交于点OF⊥CD，∠AOF与∠BOD的度数之比为3：2，求∠AOC的度数．四、拓展提优1、如图,直线AB,射线OC交于点O,OD平分∠BOC,OE平分∠AOC.试判断OD 与OE的位置关系.EDCBA。

5.1.2 垂线（第一课时）【概念】1.如图，当∠AOC=90°时，直线AB,CD互相垂直，记作AB⊥CD, 交点O叫做垂足。

读作AB垂直于CD。

其中，直线AB（或CD）叫做直线CD（AB）的垂线。

2.画垂线的基本方法：一贴：三角尺的一条直角边贴住已知直线；二靠；另一条直角边靠住已知点三画：按要求画垂线3.在同一个平面内，过一点有且只有一条直线与已知直线垂直4.连结直线外一点与直线上各点的所有线段中，垂线段最短。

【典型例题】1.如图，直线AB、CD相交于O点，当︒∠90AOC时，∠BOD=________°，=∠BOC=________°直线AB、CD的位置是_________关系，记作____________。

2.如图，AB、CD相交于点O,OE⊥AB于O，∠1=30°，则∠1=___________°，∠COA=___________°3.画一条线段或射线的垂线，就是画它们所在直线的垂线，如图，请过点P画出线段AB的垂线PN。

4.如图，直线AB、CD相交于点O，（1）若AB⊥CD,则∠AOC=∠BOC=∠BOD=∠AOD=_________°；（垂直的定义）（2）若∠AOC=90°，则AB⊥_______。

（垂直的定义）5.如图，直线AB，CD相交于点O，OE⊥AB于O，∠COE=55°，则∠BOD的度数是（）A.40°B.45°C.30°D.35°6.已知，如图，（1）在图①中过点P画直线AB的垂线PN，垂足为N；（2）在图①中过点P画AP的垂线MP，交AB于M；（3）在图②中过点P画PC⊥AB,垂足为C.图①图②7.如图，已知直线MN和PQ互相垂直，O是垂足，RS是过O点的直线，∠1=50°则∠1=（）A.50°B.40°C.60°D.以上都不对8.如图，AB⊥CD与点B，BE是∠ABD的平分线，则∠CRE的度数为___________。
