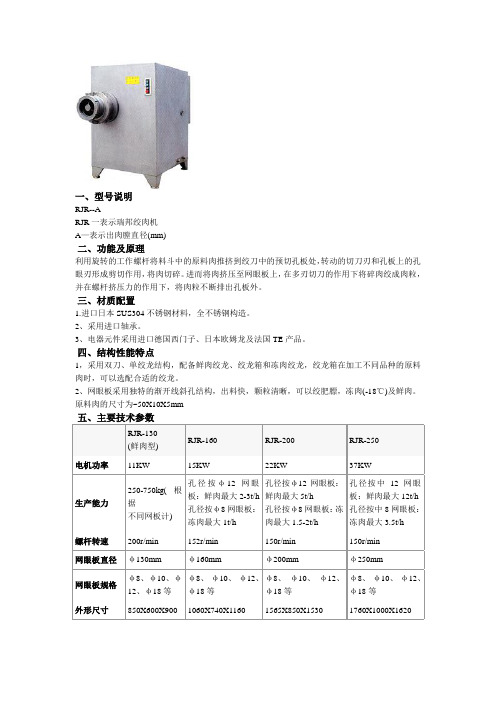

一、型号说明RJR--ARJR一表示瑞邦绞肉机A—表示出肉膛直径(mm)二、功能及原理利用旋转的工作螺杆将料斗中的原料肉推挤到绞刀中的预切孔板处，转动的切刀刃和孔板上的孔眼刃形成剪切作用，将肉切碎。
进而将肉挤压至网眼板上，在多刃切刀的作用下将碎肉绞成肉粒，并在螺杆挤压力的作用下，将肉粒不断排出孔板外。
三、材质配置1.进口日本SUS304不锈钢材料，全不锈钢构造。
2、采用进口轴承。
3、电器元件采用进口德国西门子、日本欧姆龙及法国TE产品。
四、结构性能特点1，采用双刀、单绞龙结构，配备鲜肉绞龙、绞龙箱和冻肉绞龙，绞龙箱在加工不同品种的原料肉时，可以选配合适的绞龙。
2、网眼板采用独特的渐开线斜孔结构，出料快，颗粒清晰，可以绞肥膘，冻肉(-18℃)及鲜肉。
原料肉的尺寸为~50X10X5mm五、主要技术参数RJR-130(鲜肉型)RJR-160 RJR-200 RJR-250电机功率11KW 15KW 22KW 37KW生产能力250-750kg(根据不同网板计)孔径按φ12网眼板：鲜肉最大2-3t/h孔径按φ8网眼板：冻肉最大1t/h孔径按φ12网眼板：鲜肉最大5t/h孔径按φ8网眼板：冻肉最大1.5-2t/h孔径按中12网眼板：鲜肉最大12t/h孔径按中8网眼板：冻肉最大3.5t/h螺杆转速200r/min 152r/min 150r/min 150r/min 网眼板直径φ130mm φ160mm φ200mm φ250mm网眼板规格φ8、φ10、φ12、φ18等φ8、φ10、φ12、φ18等φ8、φ10、φ12、φ18等φ8、φ10、φ12、φ18等外形尺寸850X600X900 1060X740X1160 1565X850X1530 1760X1000X1620杭州艾博机械工程有限公司BJRJ系列绞肉机可将块状肉及食品绞至∮3-∮25mm的颗粒。
有单绞笼轴和双绞笼轴、普通和去筋腱两种结构形式。
特别是去筋腱绞肉机，其去筋腱装置及绞刀、孔板均从德国进口，能在绞肉过程中将肉块中的筋腱及碎杂骨剔除。
sanylhw@ 需要CAD或pro/E或protel图纸（看需要）、外文文献及翻译、目录等等的联系我 这里全部是中等成绩以上的毕业设计，非诚勿扰 中等的意思就是还算好的那种目录中文摘要 (3)Abstract (3)第1章绪论 (4)第2章结构及工作原理 (5)2.1绞肉机的结构 (5)2.1.1送料机构 (5)2.1.2切割机构 (5)2.1.3驱动机构 (5)2.2绞肉机的工作原理 (5)第3章螺旋供料器的设计 (7)3.1绞笼的设计 (7)3.1.1绞笼的材料 (7)3.1.2螺旋直径 (7)3.1.3螺旋供料器的转速 (7)3.1.4螺旋节距 (8)3.2绞筒的设计 (8)第4章传动系统的设计 (9)4.1电机的选择 (9)4.2带传动的设计 (9)4.2.1设计功率 (9)4.2.2 选定带型 (10)4.2.3 传动比 (10)4.2.4 小带轮基准直径 (10)4.2.5 大带轮基准直径 (10)4.2.6 带速验算 (10)4.2.7 初定轴间距 (10)4.2.8 所需带的基准长度 (10)4.2.9 实际轴间距 (11)4.2.10 小带轮包角 (11)4.2.11单根V带的基本额定功率 (11)i时单根V带型额定功率增量 (11)4.2.12 14.2.13 V带的根数 (11)4.2.14 单根V带的预紧力 (11)4.2.154.2.16带轮的结构和尺寸……………………………………………………………………………4.3齿轮传动设计……………………………………………………………………………………4.3.1选择材料，确定limF及精度等级 (12)H和lim4.3.2按接触强度进行初步设计 (12)4.3.2.1确定中心距 (12)4.3.2.2 确定模数 (13)4.3.2.3确定齿数 (13)4.3.2.4计算主要的几何尺寸 (13)4.3.3校核齿面接触强度 (14)4.3.4校核齿根的强度 (16)4.3.5齿轮及齿轮副精度的检验项目计算 (17)4.3.5.1确定齿厚偏差代号 (17)4.3.5.2确定齿轮的三个公差组的检验项目及公差值 (17)4.3.5.3确定齿轮副的检验项目与公差值 (17)4.3.5.4 确定齿坯的精度 (18)4.4轴的设计 (18)4.4.1按扭转强度计算 (18)第5章绞刀的设计 (20)5.1绞刀的设计 (20)5.1.1刀刃的起讫位置 (21)5.1.2刀刃的前角 (21)5.1.3刀刃的后角 (23)5.1.4刀刃的刃倾角 (23)5.1.5刀刃上任一点位量上绞肉速度 (24)5.1.6绞刀片的结构 (26)第6章生产能力分析 (27)6.1绞刀的切割能力 (27)6.2 绞肉机的生产能力 (27)6.3功率消耗 (27)设计总结 (28)参考文献 (29)致谢 (30)摘要本文论述了肉类加工机械—绞肉机的工作原理、主要技术参数、传动系统、典型零件的结构设计及生产能力分析。
家庭用小型绞肉机的设计目录家庭用小型绞肉机的设计 (1)摘要 (2)第1章绪论 (3)第2章结构及工作原理 (4)绞肉机的结构 (4)切割机构 (4)驱动机构 (4)绞肉机的工作用原理 (5)第3章传动系统的设计 (6)电机的选择 (6)齿轮传动的设计 (7)确定模数m EMBED (7)计算主要的几何尺寸 (7)轴的设计 (8)选择轴的材料，确定许用应力 (8)按扭转强度估算轴径 (8)设计轴的结构 (9)第4章绞刀的设计 (9)绞刀的设计 (9)刀刃的起讫位置 (10)刀刃的前角 (11)刀刃的刃倾角 (14)刀刃上任一点位量上绞肉速度 (15)刀片的结构 (16)第5章生产能力的分析 (17)绞刀的切割能力 (17)绞肉机的生产能力G (18)功率消耗n (18)总结 (18)鸣谢 (19)参考文献 (20)摘要本文论述了肉类加工电动—绞肉机的工作原理、主要技术参数、传动系统、典型零件的结构设计及生产能力分析。
此绞肉机采用电动，结构紧凑，运转平稳，工作可靠。
该设备制造简单，线条流畅，没有可藏污的缝隙及伤害操作者的锐边，易于清洁，此绞肉机适合家庭个人使用。
此绞肉机工作利用电动机的转动使切刀刃将肉切碎。
该绞肉机使用范围广泛，不仅能切肉，还能绞豆制品。
【关键词】绞肉机、铰刀、电机第1章绪论发展肉类制品生产是人民生活的需要。
由于现代生活的快节奏，人们迫切希望简化家务劳动。
而肉类制品中的熟制品属于方便食品，如灌肠、肉松、肉干等，消费者购买之后，可立即食用或稍处理后就可食用。
面临着需求量越来越多的问题，食品机械便是不必可少的了.所以家庭绞肉机就应孕而生.食品工业的现代化水平，在很大程度上依赖于食品机械的发展及其现代化水，离开现代仪器和设备，现代食品工业就无从谈起。
食品工业的发展是设备和工艺共同发展的结果，应使设备和工艺达到最佳配合，以设备革新和创新促进工艺的改进和发展，以工艺的发展进一步促进设备的发展和完善。
目录中文摘要Abstract第一章导言第二章绞肉组织造及作业原理2.1绞肉机的构造2.1.1送料组织2.1.2切开组织2.1.3驱动组织2.2绞肉机的作业原理2.3 绞肉机的运用办法第三章螺旋供料器的规划3.1绞笼的规划3.1.1绞笼的资料3.1.2螺旋直径3.1.3螺旋供料器的转速3.1.4螺旋节距3.2绞筒的规划第四章传动系统的规划4.1电机的挑选4.2带传动的规划4.2.1规划功率4.2.2 选定带型4.2.3 传动比4.2.4 小带轮基准直径4.2.5 大带轮基准直径4.2.6 带速验算4.2.7 初定轴距离4.2.8 所需带的基准长度4.2.9 实践轴距离4.2.10 小带轮包角4.2.11单根V带的根本额定功率4.2.12 时单根V带型额定功率增量4.2.13 V带的根数4.2.14 单根V带的预紧力4.2.15效果在轴上的力4.2.16带轮的构造和尺度4.3齿轮传动规划4.3.1挑选资料，断定和及精度等级4.3.2按触摸强度进行开始规划4.3.2.1断定基地距4.3.2.2 断定模数4.3.2.3断定齿数4.3.2.4核算首要的几许尺度4.3.3校核齿面触摸强度4.3.4校核齿根的强度4.3.5齿轮及齿轮副精度的查验项目核算4.3.5.1断定齿厚误差代号4.3.5.2断定齿轮的三个公役组的查验项目及公役值4.3.5.3断定齿轮副的查验项目与公役值4.3.5.4 断定齿坯的精度4.4轴的规划4.4.1按扭转强度核算18第五章绞刀的规划5.1绞刀的规划5.1.1刀刃的起讫方位15.1.2刀刃的前角5.1.3刀刃的后角5.1.4刀刃的刃倾角5.1.5刀刃上任一点位量上绞肉速度5.1.6绞刀片的构造第六章出产才干剖析6.1绞刀的切开才干6.2 绞肉机的出产才干6.3功率耗费规划总结参阅文献称谢…附录A附录B摘要这篇文章论说了肉类加工机械—绞肉机的作业原理、首要技术参数、传动系统、典型零件的构造规划及出产才干剖析。

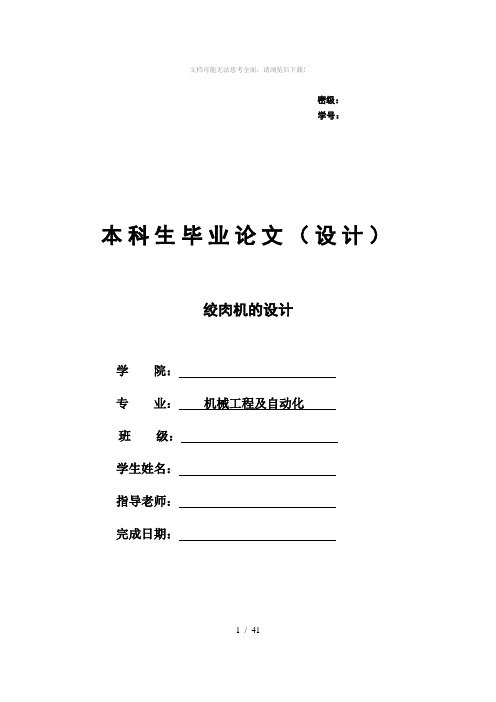

密级：学号：本科生毕业论文（设计）绞肉机的设计学院：专业：机械工程及自动化班级：学生姓名：指导老师：完成日期：1 / 41学士学位论文原创性申明学位论文作者签名（手写）：指导老师签名（手写）：签字日期：年月日签字日期：年月日2 / 41摘要本文章论述肉类加工机械——绞肉机工作原理和它的主要技术参数、生产能力及分析典型零件的结构设计。
此绞肉机采用全封闭式的联轴器转动，具有很高的防护等级，运转平稳，结构紧凑，工作较可靠。
该设备制造简单，线条流畅，没有可隐藏污渍的缝隙及伤害操作者的毛坯边，便于清洗，此绞肉机适合任何酒店、宾馆、餐厅、食堂绞肉馅之用。
此绞肉机主要是靠绞筒将托盘中的肉类推挤到推料螺杆的挤肉样板处，充分利用转动的切刀刃和挤肉样板上的排列有序的孔眼形成剪切的作用最后将肉切碎，并且在绞筒的作用下，将粗细均匀的肉粒不断排出挤肉样板外。
这样，绞肉机料斗中的肉不断通过托盘进入绞筒，而肉馅不断被排出机外。
由于绞肉机在日常生活中使用范围很广泛，能将大块的原料肉按要求绞成颗粒或肉泥状，这样更有利于和其它辅助调料混合，大大的满足了不同肉类加工的需要。
关键词：绞肉机；挤肉样板；绞刀1 / 41AbstractThe principle, technical pare-maters and main parts structure of mincing ma-chine were introduced. The typical parts of the structure design and production capacity analysis.This stage adopts the fully closed coupling turn, compact structure .smooth operation ,reliable.This equipment manufacture simple, smooth lines, no pollution to hide the gap and damage of the operator cutting edge , easy to clean, this stage for any restaurant ,hotel, stranding meat in the dining room.This stage mainly by the ground work rotating cylinder of raw meat hopper will be pushed to push of the screw crowded meat model place , make use of turning the blade and cut the meat of turning the holes on the crowded model of shearing action will chop the meat. And in the ground tube, under the action of meat from crowded meat model place continuously .so, the meat continuously through stage hopper into the ground tube, and meat is expelled constantly cake layer. This stage wide usage, can have a lump of raw meat according to requirement of process cut into particle or paste, facilitate and other materials mixed, meet different meat products need.Key words: stage, crowded meat model, reamer2 / 41目录第一章绪论....................................................................................................... 错误!未定义书签。
