光纤复习资料

光纤通信技术复习题（非考试题序）一、填空题P9 1、（1）：光纤通信是指利用（光纤）作为传输介质，实现（光信号）传输的通信方式。

（5）WDM的含义是（波分复用），FTTH的含义是（光纤入户）。

（这是名词解释的题目）SDH:同步数字系统WDM:波分复用系统DWDM：密集波分复用系统OTDR:光时域反射仪P44 1、（3）：未经涂覆和套塑的光纤称为裸光纤，是由（纤芯）和（包层）构成的。

（6）纤芯的折射率n1（大于）（大于或小于）包层的折射率n2。

（7）按折射率分布划分，光纤可分为（阶跃型光纤）、（渐变型光纤）。

（9）光纤通信中常用的三个低损耗窗口的中心波长是（0.85）（1.31）（1.55），最低损耗窗口的中心波长是（1.55）。

（24）按缆芯结构的特点，光缆可分为（层绞式）光缆、（中心管式）光缆和（骨架式）光缆等。

（25）按线路敷设方式分类，光缆可分为（架空）光缆、（管道）光缆、（直埋）光缆、隧道光缆和水底光缆等。

P65 1、（3）：光的发射和吸收行为，包括三种基本过程，即（自发辐射）、（受激吸收）和（受激辐射）。

（8）激光器是由三个部分组成的，即：（工作物质）、（谐振腔）和（泵浦源或激励源）。

（14）发光二级管，发出的是（荧光），光谱的谱线（宽），发散角（大）。

而半导体激光器，发出的是（激光），光谱的谱线（窄），发散角很（小）。

P113 （9）光发送机的消光比越（大）越好，即全“0”时，发光功率越（小）越好，但在实际上，消光比越（大），光接收机的灵敏度会下降。

（10）在光端机中，除了光发送机外，还有（光发射机）机。

（11）当光电检测器受到光束照射时，光束横截面上包括（光子）数目的随机起伏，引起（电子--空穴对）的随机起伏，使光电检测器的（光生载流子）了随机起伏，这种随机起伏产生的的噪声就是量子噪声。

（12）暗电流是指（无光）照射时光电检测器中产生的电流。

（13）光接收机灵敏度是指在保证给定的（误码率）条件下，所需的最（小）平均接收光功率。

光纤通信复习资料必看(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--复习提纲第一章知识点小结：1.什么是光纤通信 3、光纤通信和电通信的区别。

2.基本光纤通信系统的组成和各部分作用。

第二章知识点小结1、光能量在光纤中传输的必要条件（对光纤结构的要求）。

2、突变多模光纤数值孔径的概念及计算。

3、弱导波光纤的概念。

4、相对折射率指数差的定义及计算。

5、突变多模光纤的时间延迟。

6、渐变型多模光纤自聚焦效应的产生机理。

7、归一化频率的表达式。

8、突变光纤和平方律渐变光纤传输模数量的计算。

第三章知识点小结1、纤通信中常用的半导体激光器的种类。

2、半导体激光器的主要由哪三个部分组成3、电子吸收或辐射光子所要满足的波尔条件。

4、什么是粒子数反转分布5、理解半导体激光产生激光的机理和过程。

6、静态单纵模激光器。

7、半导体激光器的温度特性。

8、DFB激光器的优点。

9、LD与LED的主要区别 10、常用光电检测器的种类。

11、光电二极管的工作原理。

12、PIN和APD的主要特点。

13、耦合器的功能。

14、光耦合器的结构种类。

15、什么是耦合比 16、什么是附加损耗17、光隔离器的结构和工作原理。

第四章知识点小结1、数字光发射机的方框图。

2、光电延迟和张驰振荡。

3、激光器为什么要采用自动温度控4、数字光接收机的方框图。

5、光接收机对光检测器的要求。

6、什么是灵敏度7、什么是误码和误码率 8、什么是动态范围9、数字光纤通信读线路码型的要求。

10、数字光纤通信系统中常用的码型种类。

第五章知识点小结1、SDH的优点。

2、SDH传输网的主要组成设备。

3、SDH的帧结构（STM-1）。

4、SDH的复用原理。

5、三种误码率参数的概念。

6、可靠性及其表示方法。

7、损耗对中继距离限制的计算。

8、色散对中继距离限制的计算。

第七章点知识小结1、光放大器的种类2、掺铒光纤放大器的工作原理3、掺铒光纤放大器的构成方框图4、什么WDM5、光交换技术的方式6、什么是光孤子7、光孤子的产生机理 8、相干光通信信号调制的方式9、相干光通信技术的优点光纤通信复习第一章1.什么是光纤通信光纤通信，是指利用光纤来传输光波信号的一种通信方式2.光纤通信和电通信的区别。

光纤通信复习（各章复习要点）光纤通信复习（各章复习要点）第⼀章光纤的基本理论1、光纤的结构以及各部分所⽤材料成分2、光纤的种类3、光纤的数值孔径与相对折射率差4、光纤的⾊散5、渐变光纤6、单模光纤的带宽计算7、光纤的损耗谱8、多模光纤归⼀化频率，模的数量第⼆章光源和光发射机1、光纤通信中的光源2、LD的P-I曲线，测量Ith做法3、半导体激光器的有源区4、激光器的输出功率与温度关系5、激光器的发射中⼼波长与温度的关系6、发光⼆极管⼀般采⽤的结构7、光源的调制8、从阶跃响应的瞬态分析⼊⼿，对LD数字调制过程出现的电光延迟和张弛振荡的瞬态性质分析（p76）9、曼彻斯特码10、DFB激光器第三章光接收机1、光接收机的主要性能指标2、光接收机主要包括光电变换、放⼤、均衡和再⽣等部分3、光电检测器的两种类型4、光电⼆极管利⽤PN结的什么效应第四章光纤通信系统1、光纤通信系统及其⽹管OAM2、SDH系统3、再⽣段距离的设计分两种情况4、EDFA第五章⽆源光器件和WDM1、⼏个常⽤性能参数2、波分复⽤器的复⽤信道的参考频率和最⼩间隔3、啁啾光纤光栅4、光环形器的各组成部分的功能及⼯作原理其他1、光孤⼦2、中英⽂全称：DWDM 、EDFA 、OADM 、SDH 、SOA第⼀章习题⼀、单选题1、阶跃光纤中的传输模式是靠光射线在纤芯和包层的界⾯上（B）⽽是能量集中在芯⼦之中传输。

A、半反射B、全反射C、全折射D、半折射2、多模渐变折射率光纤纤芯中的折射率是（A）的。

A、连续变化B、恒定不变C、间断变换D、基本不变3、⽬前，光纤在（B）nm处的损耗可以做到0.2dB/nm左右，接近光纤损耗的理论极限值。

A、1050B、1550C、2050D、25504、普通⽯英光纤在波长（A）nm附近波导⾊散与材料⾊散可以相互抵消，使⼆者总的⾊散为零。

A、1310B、2310C、3310D、43105、⾮零⾊散位移单模光纤也称为（D）光纤，是为适应波分复⽤传输系统设计和制造的新型光纤。

第一章同步数字体系（SDH）技术单项选择1、SDH传输网最基本的同步传送模块是STM-1，其信号速率为（A）kbit/s。

A、155520B、622080C、2488320D、99532802、STM-1帧频8kHz，即每秒传送8000帧；一帧的周期为（A）?s。

A、125B、225C、325D、4253、ADM是一个（B）设备，它的输出和输入均为STM-N光信号，支路信号可以是准同步的，也可以是同步的。

A、四端口B、三端口C、二端口D、单端口4、SDH网络中对于双向环复用段倒换既可用2纤方式也可用4纤方式，而对于通道倒换环只用（）方式。

A、2纤B、3纤C、4纤D、55、SDH在2纤双向环自愈保护中，每个传输方向用一条光纤，且在每条光纤上将（A）容量分配给业务通路。

A、一半B、三分之一C、四分之一D、五分之一多项选择1、SDH网络单元主要有（ABCD）。

A、同步光缆线路系统B、终端复用器C、分/插复用器D、同步数字交叉连接设备2、SDXC具有复用、（ABCD）和网络管理等功能。

A、配线B、网络连接C、保护与恢复D、监控3、网络节点所要完成的功能包括（ABCD）等多种功能。

A、信道终结B、复用C、交叉连接D、交换4、SDH复用映射结构中的容器是一种用来装载各种不同速率的信息结构主要有（ABCD）和C-4几种。

A、C-11B、C-12C、C-2D、C-35、SDH复用映射结构中的支路单元是一种在低阶通道层和高阶通道层间提供适配功能的信息结构，它由信息净负荷和指示净负荷帧起点相对于高阶VC帧起点偏移量的支路单元指针组成，有（ABCD）几种。

A、TU11B、TU12C、TU2D、TU36、SDH技术中低阶通道开销主要由（ABCD）和增强型远端缺陷指示组成。

A、通道状态和信号标记字节B、通道踪迹字节C、网络操作者字节D、自动保护倒换通道7、SDH网络的基本物理拓朴有（ABCD）和网孔形等类型。

A、线型B、星形C、树形D、环形8、SDH自愈保护的方式主要有（ABCD）。

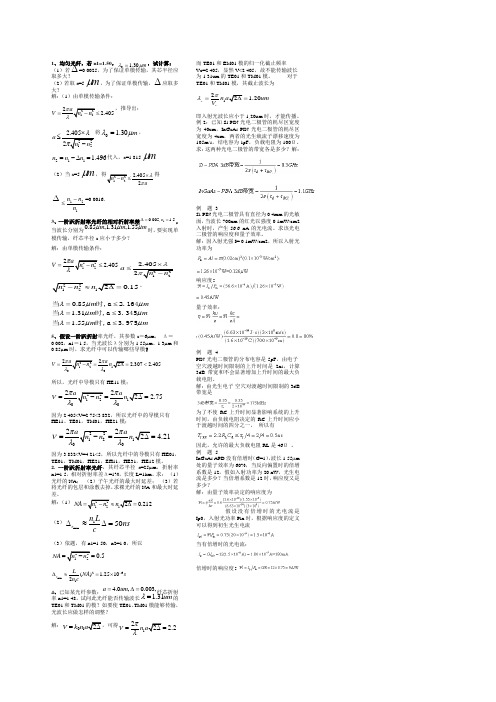

1、均匀光纤，若n1=1.50，m μλ30.10=，试计算：（1）若∆=0.0025，为了保证单模传输，其芯半径应取多大？（2）若取a=5m μ，为了保证单模传输，∆应取多大？解：（1）由单模传输条件：22122 2.405a V n n πλ=-≤，推导出：22122an n π≤-将m μλ30.10=，211 1.496n n n =-∆=代入，a=1.815m μ（2）当a=5m μ，得2212 2.4052n n aλπ⨯-≤得∆121n n n -≤=0.0016.3、一阶跃折射率光纤的相对折射率差10.005, 1.5n ∆==，当波长分别为0.85,1.31,1.55m m m μμμ时，要实现单模传输，纤芯半径a 应小于多少？解：由单模传输条件：22122 2.405aV n n πλ=-≤22122.4052a n n λπ⨯≤-2212120.15n n n -≈∆=。

0.851.311.55m m m mm mλμμλμμλμμ=≤=≤=≤当时,a 2.164当时,a 3.345当时,a 3.9755、假设一阶跃折射率光纤，其参数a ＝6µm ， Δ＝0.002，n1＝1.5，当光波长λ分别为1.55µm 、1.3µm 和0.85µm 时，求光纤中可以传输哪些导模？221210222 2.307 2.405a aV n n n ππλλ=-=∆=< 所以，光纤中导模只有HE11模；221210222 2.75a a V n n n ππλλ=-=∆=因为2.405<V=2.75<3.832，所以光纤中的导模只有HE11、TE01，TM01，HE21模；221210222 4.21a aV n n n ππλλ=-=∆=因为3.832<V=4.21<5，所以光纤中的导模只有HE01，TE01，TM01，HE21，EH11，HE31，HE12模。

光纤通信复习题答案1. 光纤通信中，光纤的类型主要有哪两种？答案：光纤通信中，光纤的类型主要有两种，分别是单模光纤和多模光纤。

2. 光纤通信中，光信号的调制方式有哪些？答案：光纤通信中，光信号的调制方式主要包括幅度调制（AM）、频率调制（FM）、相位调制（PM）以及脉冲编码调制（PCM）。

3. 光纤通信中，光放大器的作用是什么？答案：光纤通信中，光放大器的作用是放大光信号，以补偿光纤传输过程中的损耗，从而延长通信距离。

4. 光纤通信中，色散是如何产生的？答案：光纤通信中，色散是由于光纤中不同波长的光信号传播速度不同，导致信号到达接收端的时间不同而产生的。

5. 光纤通信中，波分复用（WDM）技术是如何实现的？答案：光纤通信中，波分复用（WDM）技术是通过在同一根光纤中同时传输多个不同波长的光信号来实现的，这样可以大幅度提高光纤的传输容量。

6. 光纤通信中，光时分复用（OTDM）技术的原理是什么？答案：光纤通信中，光时分复用（OTDM）技术的原理是将时间划分为多个时隙，每个时隙传输一个光脉冲，通过这种方式实现多个光信号在同一光纤中的高速传输。

7. 光纤通信中，光纤的损耗主要由哪些因素造成？答案：光纤通信中，光纤的损耗主要由散射损耗、吸收损耗和非线性损耗等因素造成。

8. 光纤通信中，光纤的非线性效应有哪些？答案：光纤通信中，光纤的非线性效应主要包括自相位调制（SPM）、交叉相位调制（XPM）、四波混频（FWM）和受激拉曼散射（SRS）等。

9. 光纤通信中，光纤的连接方式有哪些？答案：光纤通信中，光纤的连接方式主要有熔接、机械接续和光纤连接器连接等。

10. 光纤通信中，光纤的维护和检测方法有哪些？答案：光纤通信中，光纤的维护和检测方法包括光纤端面的清洁、光纤损耗的测量、光纤的弯曲半径检测以及光纤的折射率分布测量等。

光纤复习整理光纤复习整理-----郭1、物质内部三种跃迁过程，半导体激光器发光原理。

⼯作物质和泵浦源是实现光的⾃发发射、受激吸收和受激发射的最基本条件。

⾃发发射：⼤量处于⾼能级的粒⼦，各⾃分别发射⼀列⼀列频率为ν=(E2 -E1) /h ) 的光波，但各列光波之间没有固定的相位关系，可以有不同的偏振⽅向，沿所有可能的⽅向传播。

各光⼦彼此⽆关。

LED受激发射：处于⾼能级：E2的粒⼦受到光⼦能量为ε的光照射时，粒⼦会由于这种⼊射光的刺激⽽发射出与⼊射光⼀模⼀样的光⼦，并跃迁到低能级 E1上。

有相同的偏振⽅向和传播⽅向。

LD受激吸收:低能级粒⼦吸收光⼦能量跃迁⾄⾼能级。

2、LD 采⽤双异质结结构的好处：（简答题）双异质结中存在的禁带宽度的差加强了对载流⼦的限制作⽤，存在的折射率差加强了对光⼦的限制作⽤，对光⼦和载流⼦限制作⽤的加强，提⾼了载流⼦的利⽤效率，减⼩了光⼦的损失，因⽽激光器的阈值电流降低，激光器的输出功率提⾼。

3、常⽤的线路编码码型：扰码、字变换码、插⼊型码。

mBnB码的缺点是在信号传输速率不变的情况下提⾼了线路信号传输速率。

4、PIN与APD的⼯作原理PIN：让中间吸收层尽量较厚，扩散区尽量变薄是降低扩散分量，提⾼响应速度的⼀种⽅法。

APD：利⽤雪崩倍增效应实现内部电流增益的半导体光电转换器件。

（不改变量⼦效率）5、接收机灵敏度基本概念光接收机灵敏度是表征光接收机调整到最佳状态时，接收微弱光信号的能⼒。

6、光隔离器⽤途：放置于激光器及光放⼤器前⾯，防⽌系统中的反射光对器件性能的影响甚⾄损伤，即只允许光单向传输。

结构：由起偏器、检偏器和旋光器组成。

（填空题）7、SDH帧结构的组成部分及其作⽤（简答题）1）信息净负荷，作⽤：STM-N帧中放置各种业务信息的地⽅。

2）段开销，作⽤：对STM-N整体信号流进⾏性能监控。

3）管理单元指针，作⽤：定位低速信号在STM-N帧的净负荷中的位置，使低速信号在⾼速信号中的位置可预知。

光纤通信复习题库（整合版）一、填空题1.有规律地破坏长连“0”和长连“1”的码流，以便时产生信号的提取，称_扰码电路 __ 。

2.PIN光电二极管是在P型材料和N型材料之间加一层_ _I___型材料，称为__耗尽层。

3.APD中促使其电流猛增的是__倍增效应。

碰撞电离4．在半导体激光器的P—I 曲线上，当I＞It 时，激光器发出的是激光，反之为荧光5. EDFA在光纤通信系统中主要的应用形式主要有作前置放大器使用、作功率放大器使用和作_线路放大器使用。

6. SDH网有一套标准化的信息结构等级，称为_同步传送模块STM-N_。

7.从波动理论的观点看，光波作为一种电磁波来处理。

8.目前光纤通信的长波波长低损耗工作窗口是 1.31μm和1.55um 。

9.光纤主要由纤芯和包层两部分构成。

10.LED适用于模拟的光纤传输系统。

11．光纤中的传输信号由于受到光纤的损耗和色散的影响，使得信号的幅度受到衰减，波形出现失真。

12．光纤数值孔径的物理意义是表示光纤端面_ 集光 _的能力。

接受和传输光13.准同步数字体系的帧结构中，如果没有足够的开销字节，就不能适应网络管理、运行和维护。

14.SDH中STM—1的速率是 155Mb/s 。

15. 按照泵浦方式的不同，EDFA可分为正向泵浦结构、反向泵浦结构和双向泵浦结构等三种形式。

16.响应度和量子效率都是描述光电检测器光电转换能力的一种物理量。

17.目前光纤通信三个实用的低损耗工作窗口是0.85um ,1.55um 和__1.31um_。

18.PDH复用成SDH信号必须经过映射、定位、复用三个步骤。

19.受激辐射过程中发射出来的光子与外来光子不仅频率相同，而且相位、偏振方向、传播方向都相同，因此，称它们是_相干光 ___。

20. SDH中STM—4的速率是 622 Mb/s 。

21.常用的SDH设备有：终端复用器、__再生器_和数字交叉连接设备等。

22.在光接收机中，与___光检测器__紧相连的放大器称为前置放大器。
